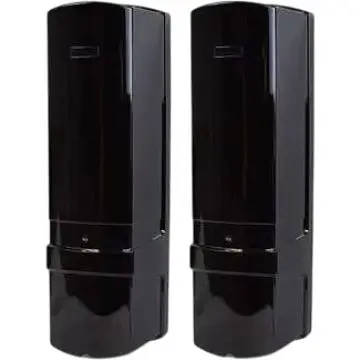

Активный инфракрасный трехлучевой барьер Lightwell LBX-200 AF с режимом "антитуман" до 200м

Активный инфракрасный трехлучевой барьер LBX-200 AF с режимом "антитуман".

ПРЕДНАЗНАЧЕНИЕ
Предназначен для обнаружения нарушителя как в помещении, так и на улице. Барьер рекомендуется использовать для защиты дверей, окон, ворот, складов с высокими стеллажами и охраны периметров.

ПРИНЦИП РАБОТЫ ИК-БАРИЕРА LBX-200 AF
Бариер состоит из двух частей: передатчика (TRANSMITTER) и приемника (RECEIVER). В передатчике находятся диоды, излучающие инфракрасные лучи, а в приемнике - диоды, которые их принимают. Если хотя бы два инфракрасных луча перекрываются посторонним предметом или существом, барьер переходит в режим "ТРЕВОГА", и приемник передает сигнал на центральный блок охранной сигнализации.

Режим "антитуман" снижает чувствительность устройства, позволяя сократить количество ложных срабатываний ИК-барьера в неблагоприятных погодных условиях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип датчика: проводной

Количество инфракрасных лучей: 3

Длина ИК-луча на улице: 200 м

Длина ИК-луча в помещении: 600 м

Горизонтальный угол настройки луча: 180 градусов (± 90 градусов)

Вертикальный угол настройки луча: 20 градусов (± 10 градусов)

Настройка чувствительности: 50 мс, 100 мс, 300 мс, 700 мс

Количество адресов: 4

Тампер: NC

Выходы реле: NC/CO/COM (30 В/1 А)

Питание: DC 12 В/AC 24 В

Потребляемый ток: 200 мА макс.

Степень защиты: IP65

Диапазон температур: -25°C...+55°C

Размеры: 90.5 х 290, 8х92мм

Вес: 1900г

УСТАНОВКА ИК-БАрьЕРА
Выберите подходящее место для установки барьера.
Убедитесь, что передающая часть находится напротив приемной, и что диоды приемника и передатчика расположены на одном уровне. Когда диоды находятся на одном уровне при включенном питании, ИК-барьер находится в режиме "ОХРАНА". Если диоды не расположены напротив друг друга, барьер перейдет в режим "ТРЕВОГА".
Убедившись, что приемник и передатчик направлены правильно, закрепите обе части барьера с помощью шурупов и крепежных элементов.
КОМПЛЕКТАЦИЯ LBX-200 AF
ИК-барьер, состоящий из передатчика и приемника
комплект крепежных элементов
инструкция
