Комплект распределительных блоков с шиной Bus Bar с 5-ю шпильками М6 для соединения кабелей 150А, 48 VDC/300VAC (101168)

Черный и красный распределительные блоки для коммутации низковольтных электрических кабелей до 48 вольт с общим рабочим током до 150 ампер

Распределительные блоки Bus Bar предназначены для коммутации низковольтных кабелей постоянного тока с напряжением до 48 вольт или кабелей переменного тока до 300 вольт, опрессованных клеммами с отверстиями под размер болта М6 в единую систему. Распределительные блоки имеют шину из никелированной меди с 5-ю шпильками M6, высотой 15 мм, что позволяет соединить между собой до 10 клемм (по 2 клеммы на шпильку).

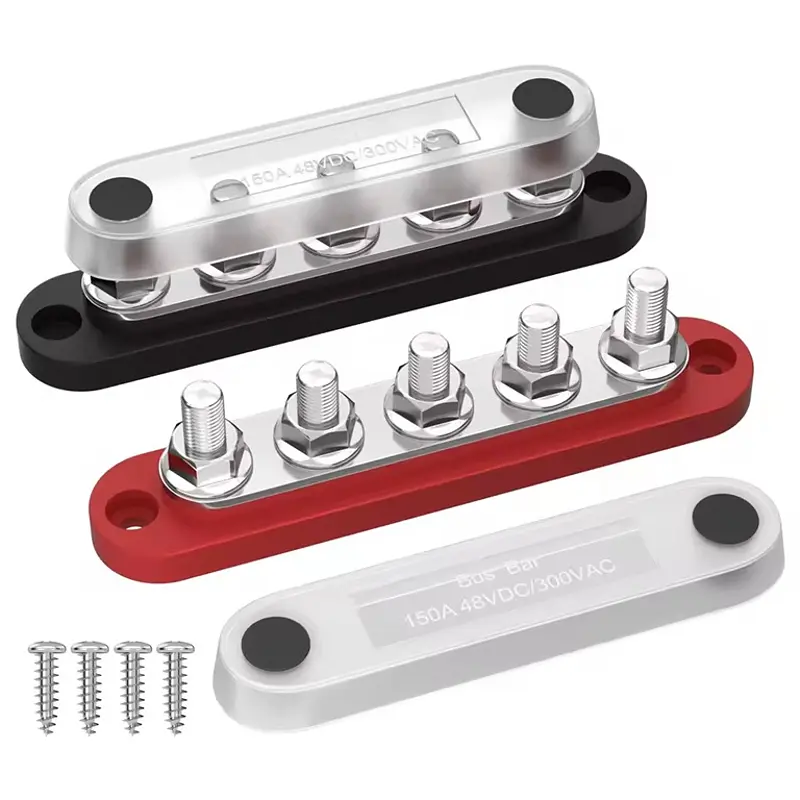

В комплект входят 2 распределительных блока с шиной черного и красного цвета.

Распределительные блоки выдерживают до 150 ампер тока постоянной нагрузки или по 30 ампер тока на каждую шпильку при напряжении постоянного тока до 48 вольт или выдерживают до 130 ампер тока постоянной нагрузки или по 26 ампер тока на каждую шпильку при  напряжении переменного тока до 300 вольт.

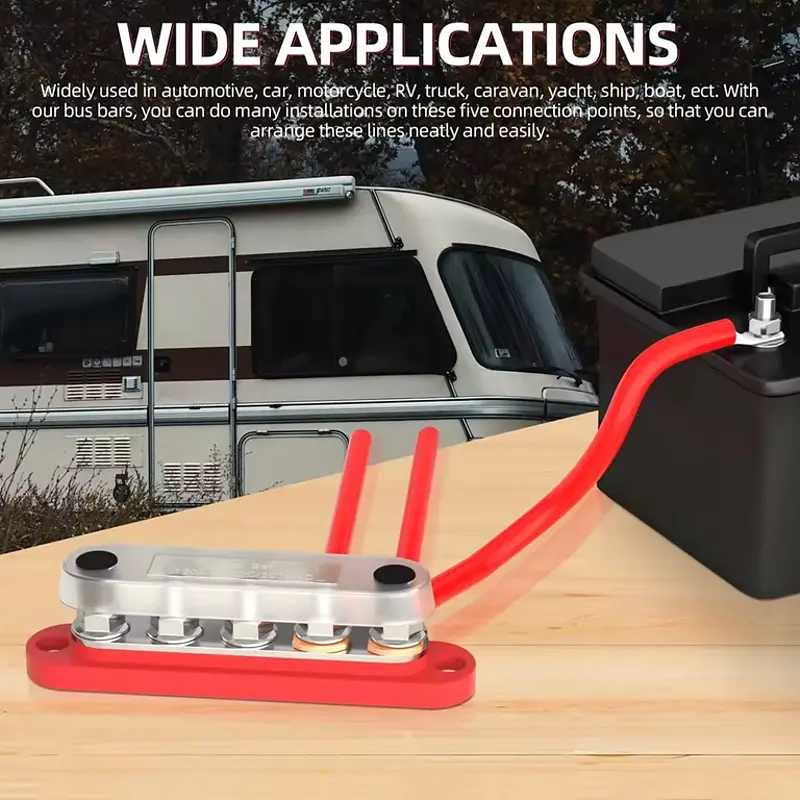

Рекомендуется для соединения в единую систему кабелей постоянного или переменного тока в автомобилях, автодомах, яхтах и в другом электрическом оборудовании, соответствующем характеристикам шины.

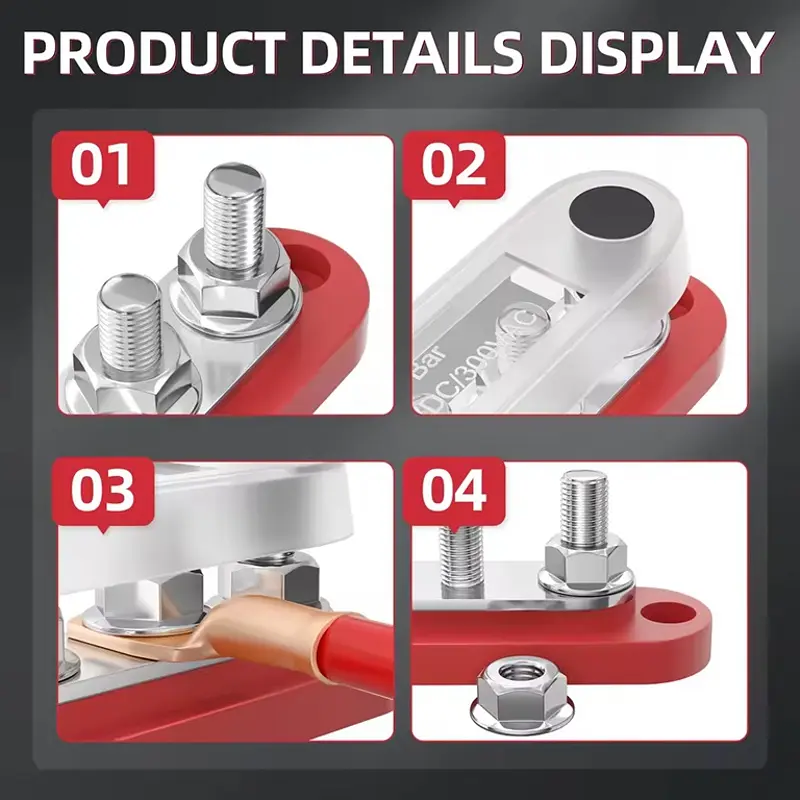

Основные особенности

• Медная шина, покрытая никелем с постоянным током нагрузки до 150 ампер.
• 5 шпилек из нержавеющей стали размера М6 и высотой 15 мм для подключения опрессованных проводов с соответствующими клеммами. Максимальный выдерживаемый ток на одну шпильку - до 30 ампер.
• Возможность соединения до 10 проводов с соответствующими клеммами (по 2 клеммы на штырь).
• Нейлоновая диэлектрическая основа, крепящаяся на любую плоскую поверхность двумя шурупами.
• Крышка из прозрачного пластика защищает от случайного прикосновения к булавкам.

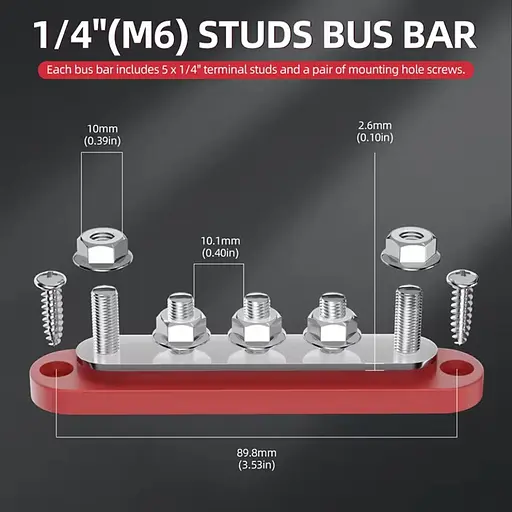

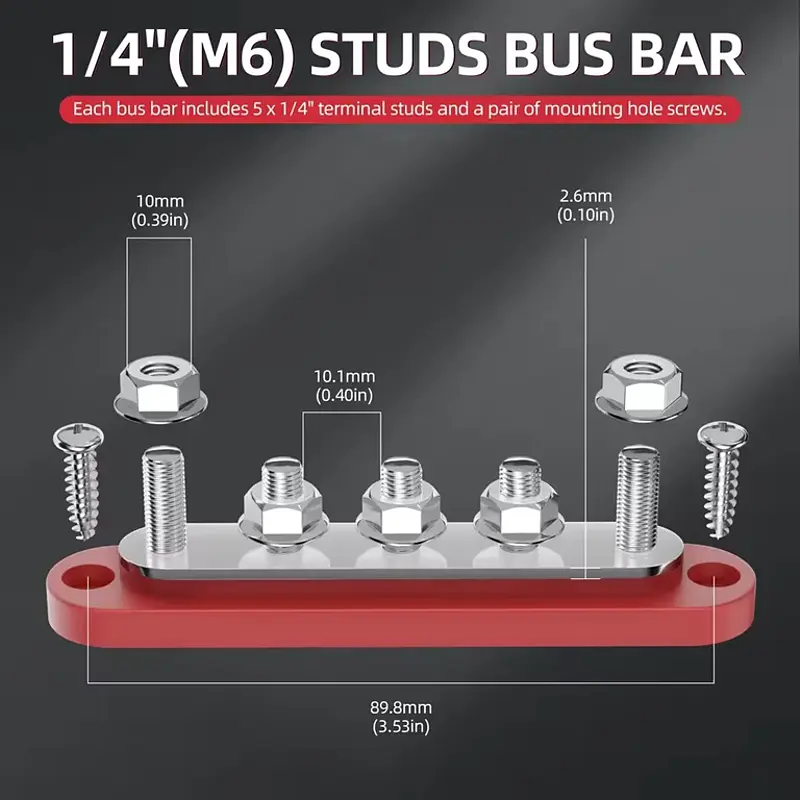

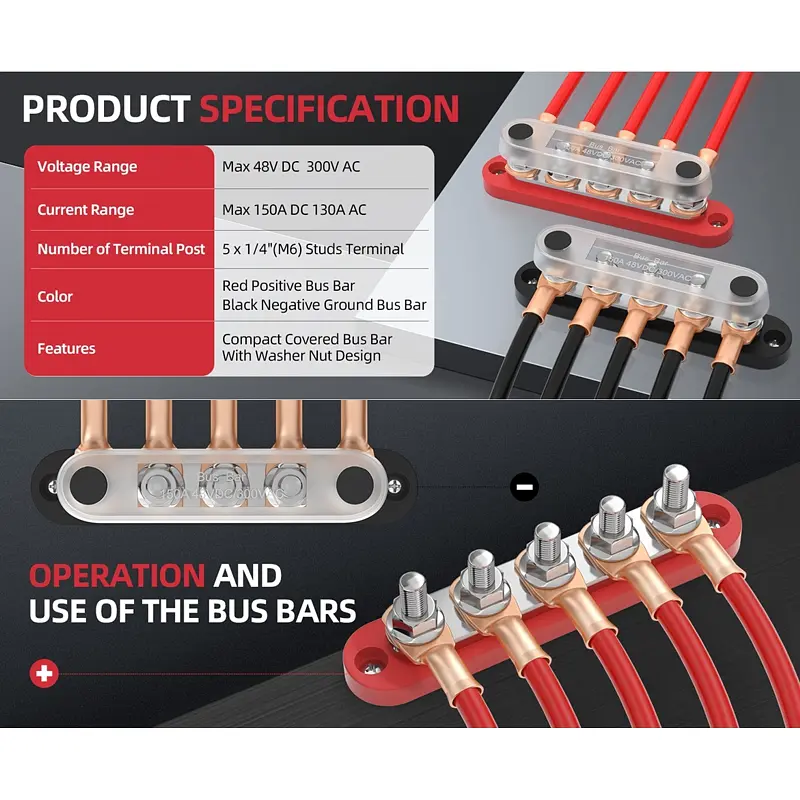

Технические характеристики

• Количество шпилек - 5 штук.
• Размер шпильки – M6.
• Расстояние между центрами шпилек: 16 мм.
• Высота шпильки: 15 мм.
• Максимальный ток на одну шпильку: до 30 Ампер.
• Максимальный ток, выдерживаемый шиной: 150 Ампер для постоянного тока и 130 Ампер для переменного тока.
• Рекомендуемое напряжение: до 48 вольт постоянного тока или до 300 вольт переменного тока.
• Материал шины: никелированная медь.

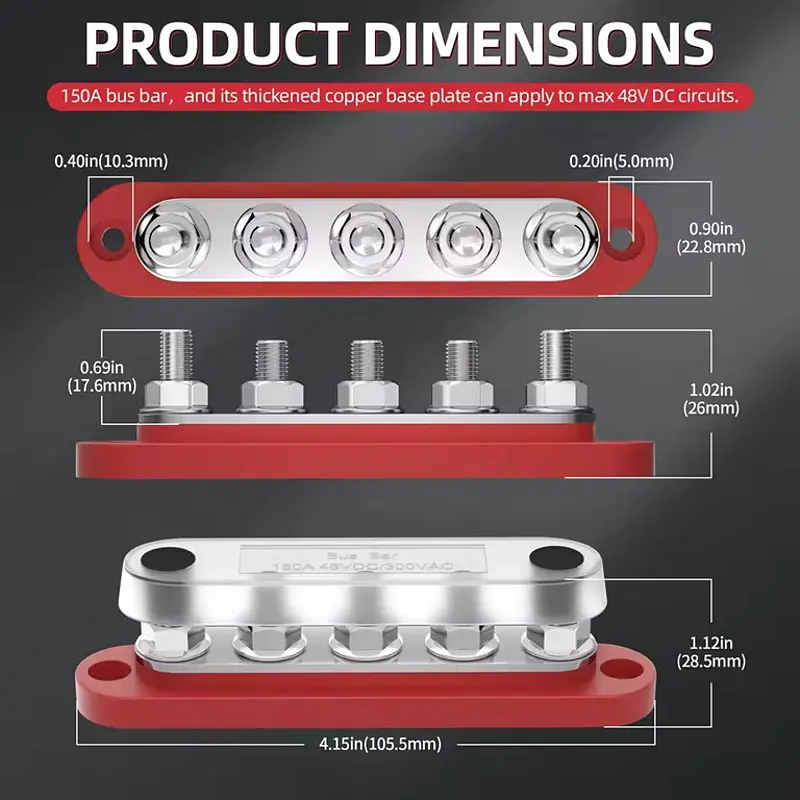

• Размеры: 105,5x28,5x22,8 мм.
• Цвет корпуса: черный и красный.

Комплектация

• Черный распределительный блок – 1 шт.
• Красный распределительный блок – 1 шт.
• Гайка M6 – 10 шт.
• Шуруп для крепления основания – 4 шт.
