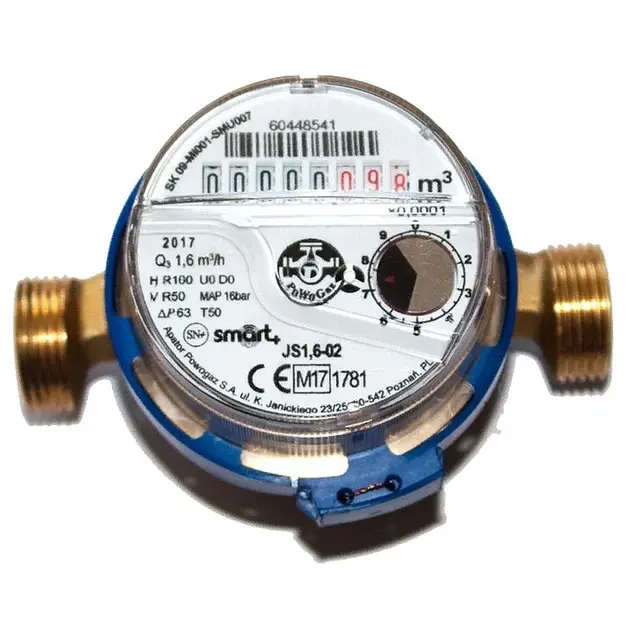

Счетчик холодной воды Apator Powogaz SDC Smart plus 15 R80 110 мм 30412

Рабочие условия эксплуатации счетчика

-объемный расход отQ1 до Q3;

-температура окружающей среды от 5 град С до 55 град С;

-относительная влажность до 93 % при температуре 40 град С;

-атмосферное давление от 86 кПа до 106 кПа;

-частота вибрации от 5 Гц до 25 Гц при амплитуде вибрации 0,1 мм (механические условия по классу М1).
Основные технические данные счетчика

Счётчик соответствует классу точности 2 по ГОСТ ENISO 4064-1: 2014.

Пространственное положение — горизонтальное (Н), шкале вверх или вертикальное (V).

Пределы допускаемой погрешности счетчиков: +/- 5% в диапазоне объемного расхода (нижняя область) от Q1 (включительно) до Q2; +/- 2% в диапазоне объемного расхода (верхняя область) от Q2 (включительно) до Q4 (включительно) (Для измерения количества воды с температурой от О,1 град С до 30 град С)

Счетчик остается герметичным по избыточному давлению 2,5 МПа (25 Бар).

Счетчик не предназначен для измерения обратного потока. При обратном направлении потока воды счетчик выдерживает случайный обратный поток.

Класс чувствительности к возмущениям потока U0/D0.

Счетчики имеют герметичную конструкцию, степень защиты IP65.

Детали счетчика, контактирующие с водой, изготовлены из материалов, не ухудшающих качество воды, устойчивых к ее влиянию в пределах рабочего диапазона температур и допущенные к применению центральным органом исполнительной власти в сфере здравоохранения.

Средняя наработка до отказа счетчика не менее 100000 часов.
Устройство и принцип действия счетчика

Счетчик состоит из литого латунного корпуса, имеющего патрубки для подключения к трубопроводу с помощью монтажных штуцеров, крыльчатки, магнитной муфты, счетного механизма с редуктором и показывающего устройства.

Принцип действия счетчика основан на преобразовании числа оборотов крыльчатки, которая вращается за счет кинетической энергии жидкости.

Вода, поступающая в измерительную емкость счетчика через сетчатый фильтр, вращает крыльчатку, число оборотов которой пропорционально объему воды, протекающей через счетчик. На крыльчатке закреплена ведущая часть магнитной муфты, которая передает обороты крыльчатки ведомой части магнитной муфты, являющаяся частью счетного механизма.

Редуктор счетного механизма преобразует обороты крыльчатки в показатели показывающего устройства, которые выражены в единицах измерений объема (м3).

Показывающее устройство счетчиков SDCSMART+, SDHSMART+имеет оцифрованные ролики черного цвета для отсчета объема воды в кубических метрах, а также оцифрованные ролики красного цвета и круговые шкалы отсчета объема воды в долях кубического метра и сигнальный диск (дисковый обтюратор) для быстрого контроля считывания с помощью внешних электронных средств, которые превращают зарегистрированые сигналы в числовые данные. На одном из круговых стрелочных указателей красного цвета счетчика воды установлен постоянный магнит или металлическая пластина для работы с датчиком низкочастотных импульсов.

На показывающее устройство счетчика можно дополнительно монтировать, без повреждения метрологических пломб счетчика, датчик низкочастотных импульсов (геркон или индукционное устройство в зависимости от комплектации) в специальное гнездо для дистанционного снятия данных. Датчик низкочастотных импульсов не входит в комплект поставки счетчика.
