Осциллограф цифровой портативный с аккумулятором KKMOON DS0120M, 120 МГц 500 Мб / с, генератор сигнала (100735)

Осциллограф цифровой портативный с аккумулятором KKMOON DS0120M, 120 МГц 500 Мб / с, генератор сигнала - это универсальный, очень практичный, экономичный ручной осциллограф для индустрии технического обслуживания и радиолюбителей с частотой дискретизации в реальном времени до 500 Мвыб/с и аналоговой полосой пропускания 120 МГц. С функцией полного запуска (одиночный, нормальный, автоматический), он может быть использован свободно как для периодического аналогового сигнала, так и для непериодического цифрового сигнала. Встроенный модуль защиты от высокого напряжения, может выдерживать до 400 В непрерывного напряжения.

В комплекте поставки щуп с делителем 1:10, позволяющий приводить высокое напряжение к диапазону измерения осциллографа и не беспокоиться о сгорании входа осциллографа, вызванном высоким напряжением. Прибор выводит изображение форм сигналов на ЖК-дисплей высокой четкости с 2,4" диагональю и разрешением в 320 х 240 точек. Данное разрешение достаточно велико для компактного дисплея в 2,4 дюйма. Чрезвычайно удобна и быстра функция хранения сигналов во встроенную память, которая может хранить до 2500 изображений форм сигналов. Процесс хранения прост и быстр, сохраняет форму сигнала в любое время и в любом месте. Встроенный литий-ионный аккумулятор высокого качества 3000 мАч, может использоваться непрерывно в течение 6 часов при полной зарядке. Время зарядки длится около 3 часов.

Корпус оснащен высококачественным силиконовым защитным чехлом, нетоксичным и не содержащим вредных веществ. Также корпус противоскользящий, противоударный и с высокой диэлектрической способностью, мягкой текстурой. Такой компактный корпус удобен и эргономичен. Внизу прибора находится выключатель питания. Сверху расположены разъем BNC для подключения щупа и контакт выхода генератора сигнала (калибратор). Данный генератор в первую очередь нужен для калибровки схемы компенсации паразитной емкости щупа, которая находится в самом щупе. Данная калибровка выполняется с включенным делителем на 1:10 и вращая подстраиваемый резистор у разъема BNC щупа нужно добиться максимально прямоугольного сигнала (на фронте и спаде).

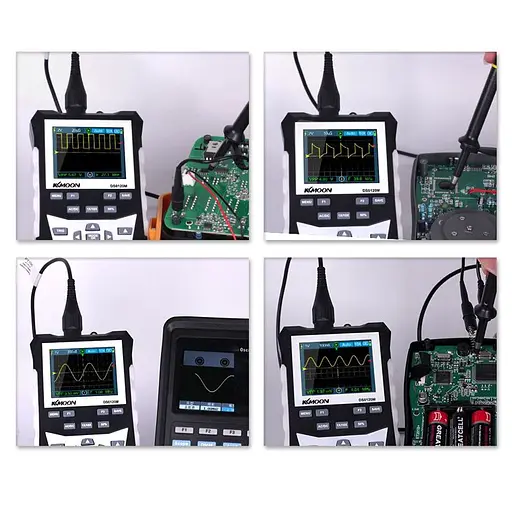

Осциллограф KKMOON DS0120M - это универсальный многофункциональный портативный прибор, который подходит для работ ремонтных групп на выездах, сервисов и для начинающих радиолюбителей, так как цена достаточно невысокая. Компактные размеры позволят удобно разместить прибор на рабочем месте с применением раскладных ножек сзади корпуса. Полоса пропускания 120 МГц, достаточная для решения большинства современных задач, как любителей, так и профессионалов.

Прибор был проверен и выбран нашими инженерами как модель с наилучшим соотношением цена/качество/характеристики. Рекомендуем и Вам, убедиться в этом!

• Четкий контрастный экран 320 х 240 LCD, на котором хорошо видно изображение.
• Пропускная способность 120 МГц и частота дискретизации 500 Мвыб/с.
• Генератор прямоугольного сигнала: 1 кГц, 10 кГц, 100 кГц, 1 МГц.
• 12 видов измерения параметров: Vpp, Vrms, Vavg, Vp, Vmax, Vmin, F, T, T +, T-. Du +, Du-.
• Три режима сканирования: автоматический, нормальный и одиночный.
• Может хранить 2500 осциллограмм, поддерживает просмотр.
• Параметры волновой формы, такие как база времени, амплитуда и наклон триггера, могут быть установлены автоматически.
• Силиконовая защита по обеим сторонам корпуса, антиизменяемая, ударопрочная, эргономичная.
• Компактные размеры и малый вес прибора.

• Материал корпуса: ABC + силикон.
• Импеданс: 1:1 (без делителя щупа) 1М Ом 1:10 (с делителем щупа) 10М Ом.
• Температура эксплуатации: 0 °С - 40 °С.
• Влажность эксплуатации: до 75% RH.
• Вертикальное разрешение: 8 бит.
• Вертикальная точность: +/- (5% до 0.2div).
• Точность напряжения: 10%.
• Точность частоты: 1%.
• Уровень триггера: В / -3.8div (0. 1div за шаг).
• Триггерная позиция: В / - 6div (0. 1div за шаг).
• Диапазон баз времени: 6ns / div, 50s / div.
• Режим сканирования: авто, одиночный, нормальный.

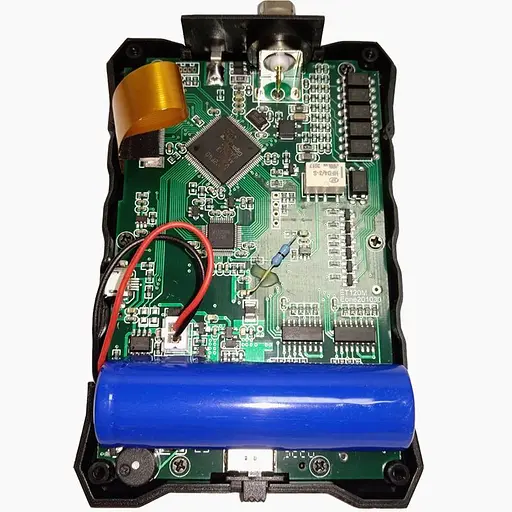

• Питание прибора: встроенный LiIon аккумулятор емкостью 3000мАч.
• Размеры: 190 х 140 х 45 мм.
• Вес упаковки: 390 грамм.
• Вес прибора 180 грамм.

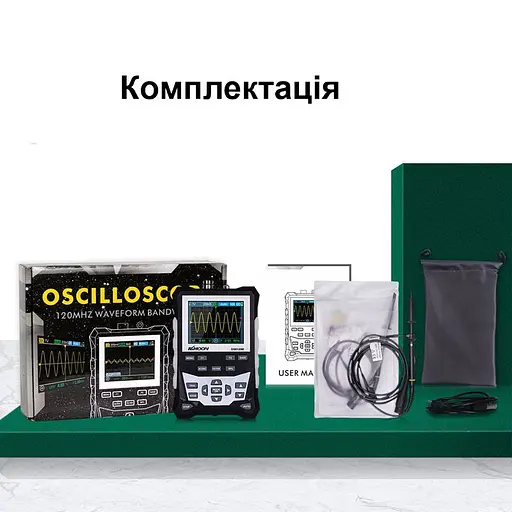

• Осциллограф KKMOON DS0120M - 1 шт.
• USB кабель - 1 шт.
• Чехол для переноски - 1 шт.
• Руководство пользователя (англ.) - 1 шт.
