Распределительный блок с шиной Bus Bar с 5-ю шпильками М6 для соединения кабелей 150А, 48 VDC/300VAC, красный (101168-1)

Красный распределительный блок для коммутации низковольтных электрических кабелей до 48 вольт с общим рабочим током до 150 ампер

Распределительный блок Bus Bar предназначен для коммутации низковольтных кабелей постоянного тока с напряжением до 48 вольт или кабелей переменного тока до 300 вольт, опрессованных клеммами с отверстиями под размер болта М6 в единую систему. Распределительный блок имеет шину из никелированной меди с 5-ю шпильками M6, высотой 15 мм, что позволяет соединить между собой до 10 клемм (по 2 клеммы на шпильку).

Распределительный блок выдерживает до 150 ампер тока постоянной нагрузки или по 30 ампер тока на каждый штырь при напряжении постоянного тока до 48 вольт или выдерживают до 130 ампер тока постоянной нагрузки или по 26 ампер тока на каждый штырь при напряжении переменного тока до 300 вольт.

Рекомендуется для соединения в единую систему кабелей постоянного или переменного тока в автомобилях, автодомах, яхтах и в другом электрическом оборудовании, соответствующем характеристикам шины.

Основные особенности

• Медная шина, покрытая никелем с постоянным током нагрузки до 150 ампер.
• 5 шпилек из нержавеющей стали размера М6 и высотой 15 мм для подключения опрессованных проводов с соответствующими клеммами. Максимальный выдерживаемый ток на одну шпильку - до 30 ампер.
• Возможность соединения до 10 проводов с соответствующими клеммами (по 2 клеммы на штырь).
• Нейлоновая диэлектрическая основа, крепящаяся на любую плоскую поверхность двумя шурупами.
• Крышка из прозрачного пластика защищает от случайного прикосновения к булавкам.

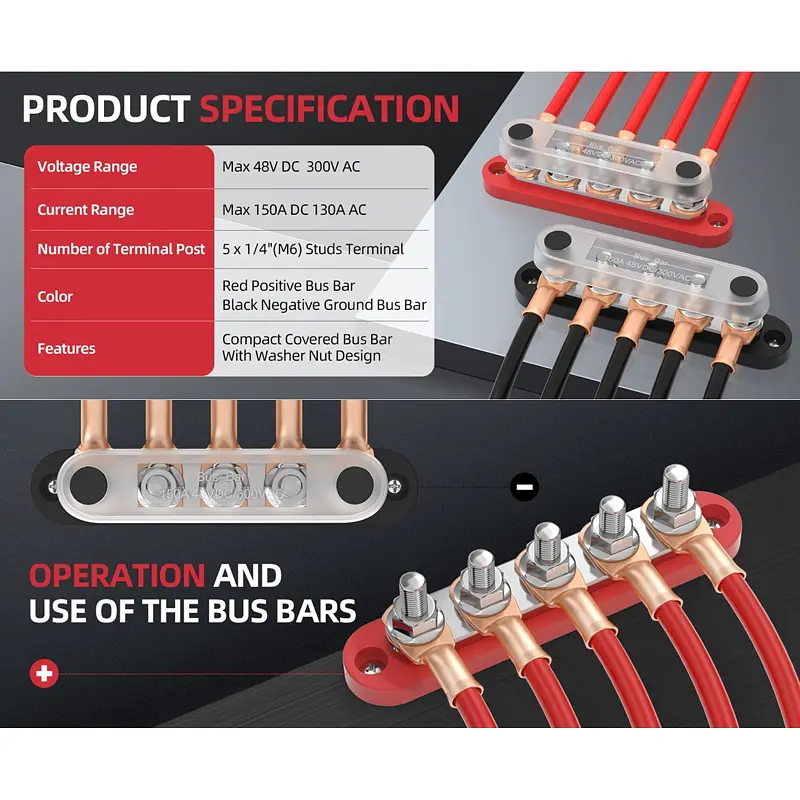

Технические характеристики

• Количество шпилек - 5 штук.
• Размер шпильки – M6.

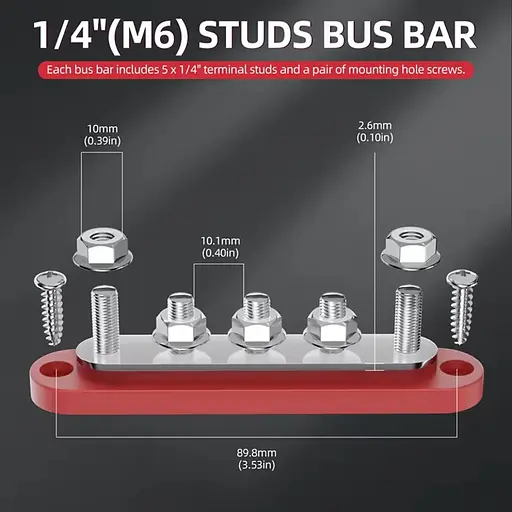

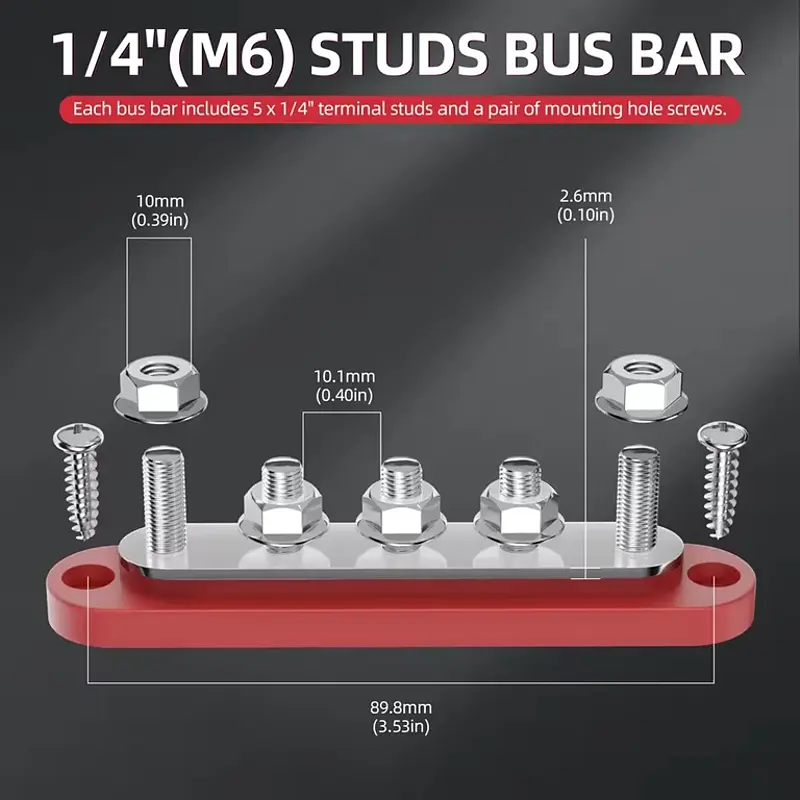

• Расстояние между центрами шпилек: 16 мм.
• Высота шпильки: 15 мм.
• Максимальный ток на одну шпильку: до 30 Ампер.
• Максимальный ток, выдерживаемый шиной: 150 Ампер для постоянного тока и 130 Ампер для переменного тока.
• Рекомендуемое напряжение: до 48 вольт постоянного тока или до 300 вольт переменного тока.
• Материал шины: никелированная медь.

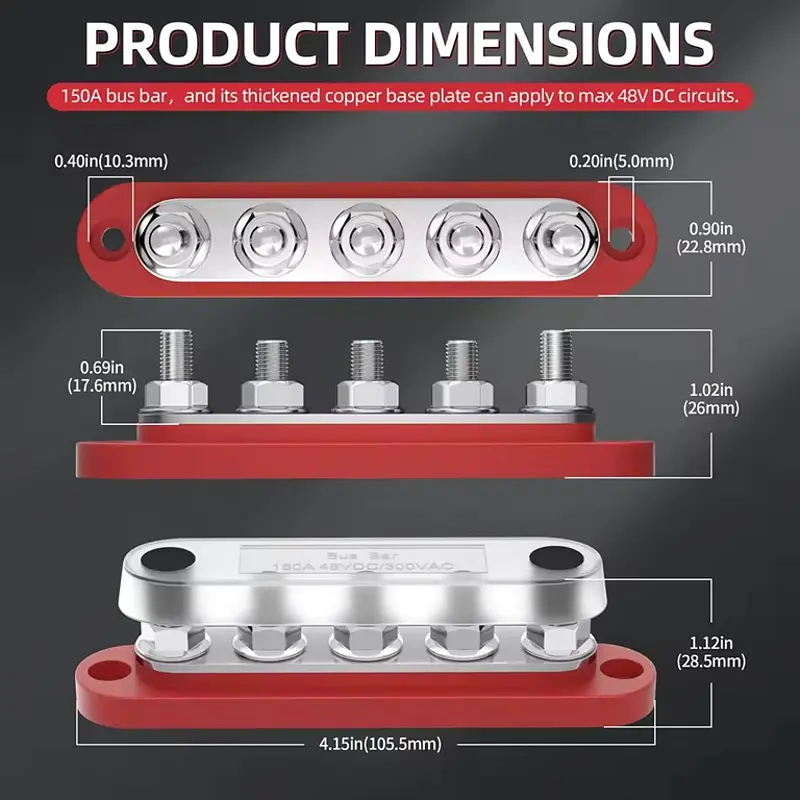

• Размеры: 105,5x28,5x22,8 мм.
• Цвет корпуса: красный.

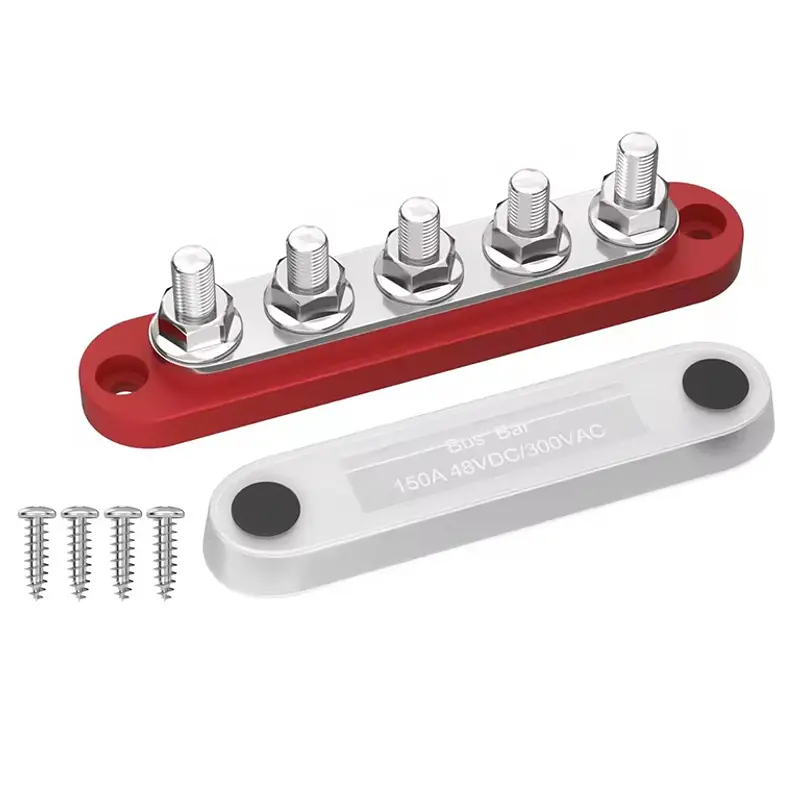

Комплектация

• Красный распределительный блок – 1 шт.
• Гайка M6 – 5 шт.
• Шуруп для крепления основания – 2 шт.
