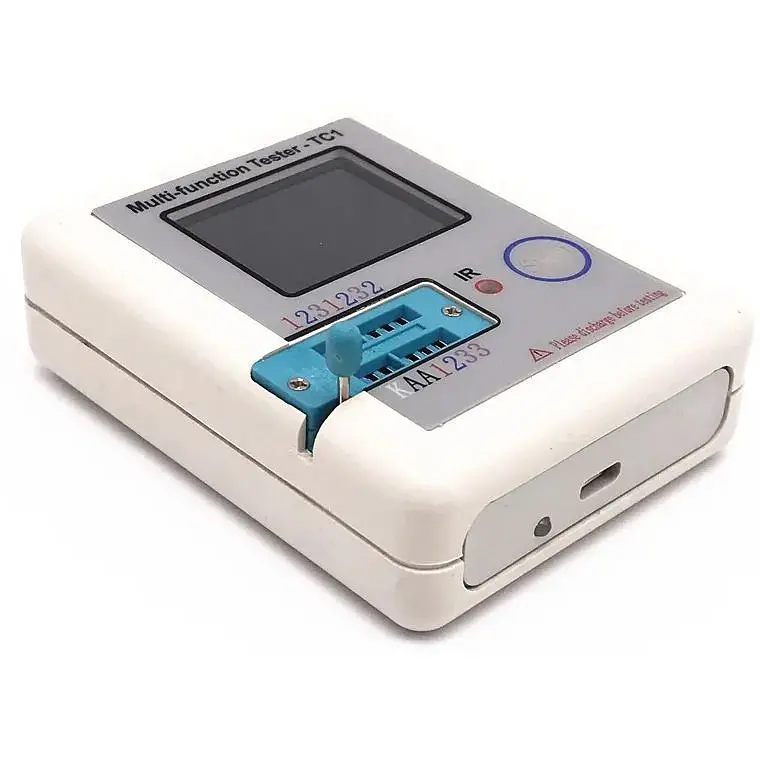

Тестер Voltronic FNIRSI LCR-TC1, измеритель ESR LCR, Box

Новая модель универсального тестера радиокомпонентов LCR-TC1 основана на микроконтроллере ATmega324PA. В эту версию устанавливается цветной дисплей TFT 1,8".

От других подобных тестеров отличается конструкцией в готовом корпусе и наличием литиевого аккумулятора емкостью 350 mAh. Наличием двух новых функций: распознавание ИК-посылок от пультов управления и проверка стабилитронов с напряжением до 30 В. Для стабилитронов в панельке есть специальные контакты, обозначенные как "К" и "А". Катод и анод соответственно. Подключаем стабилитрон, соблюдая полярность, нажимаем Start и видим параметры. В тестере собран преобразователь на два выходных напряжения. Одно около 8 подается на стабилизатор 7805 и идет на питание цифровой части. Второе, около 34 В предназначено для проверки стабилитронов. Здесь все просто, вместе с резистором на 10 ком Стабилитрон образует параметрический стабилизатор, напряжение с которого поступает на вход МК.

Отражает распиновку компонентов, графический рисунок:
1) Транзисторы - Биполярные, Полевые
2) Диоды< 4,5 В
3) Диодные сборки 0,01 - 4,5 В
4) Светодиоды
5) Измеряет напряжение 0,1 - 4,5 В
6) Тиристоры, Симисторы - IGT < 6mA
7) Стабилитроны - напряжение пробоя 0,01 - 30 В
8) Сопротивление (R) - 0 ... 50 МОм, макс. разрешение 0.01 Ом
9) Конденсаторы:
- Емкость (C) - 0...100000 мкФ, макс. разрешение 0.01 пФ;
- ESR макс. разрешение 0,01 Ом;
- Измерение потерь Vloss(%)
10) Индуктивность (L): 10 мкГн - 20 Гн, макс. разрешение 0.01 мГн;
- резонансный метод 0.1 МкГн - 2 мГн, макс. разрешение 0.01мкГн.

Кроме самого тестера в комплект входит:
Щупы
Перемычка для калибровки
Конденсатор на 1мкФ
Светодиод
Кабель MicroUSB для зарядки

Характеристики:
Цветной дисплей TFT 1,8" разрешением 160х128.
Встроенный аккумулятор емкостью 450 mAh.
Размер: 8,8 x 8x 2,8 см
Вес: 111,5 г
