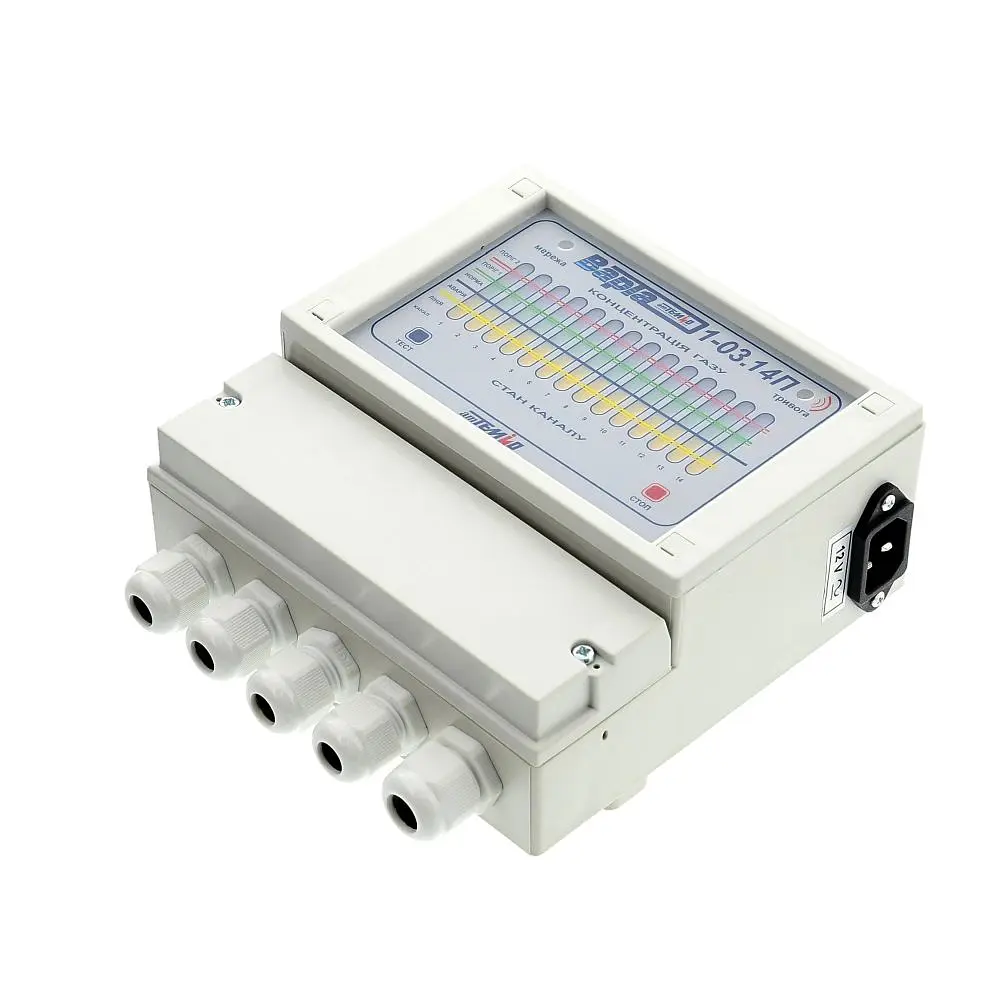

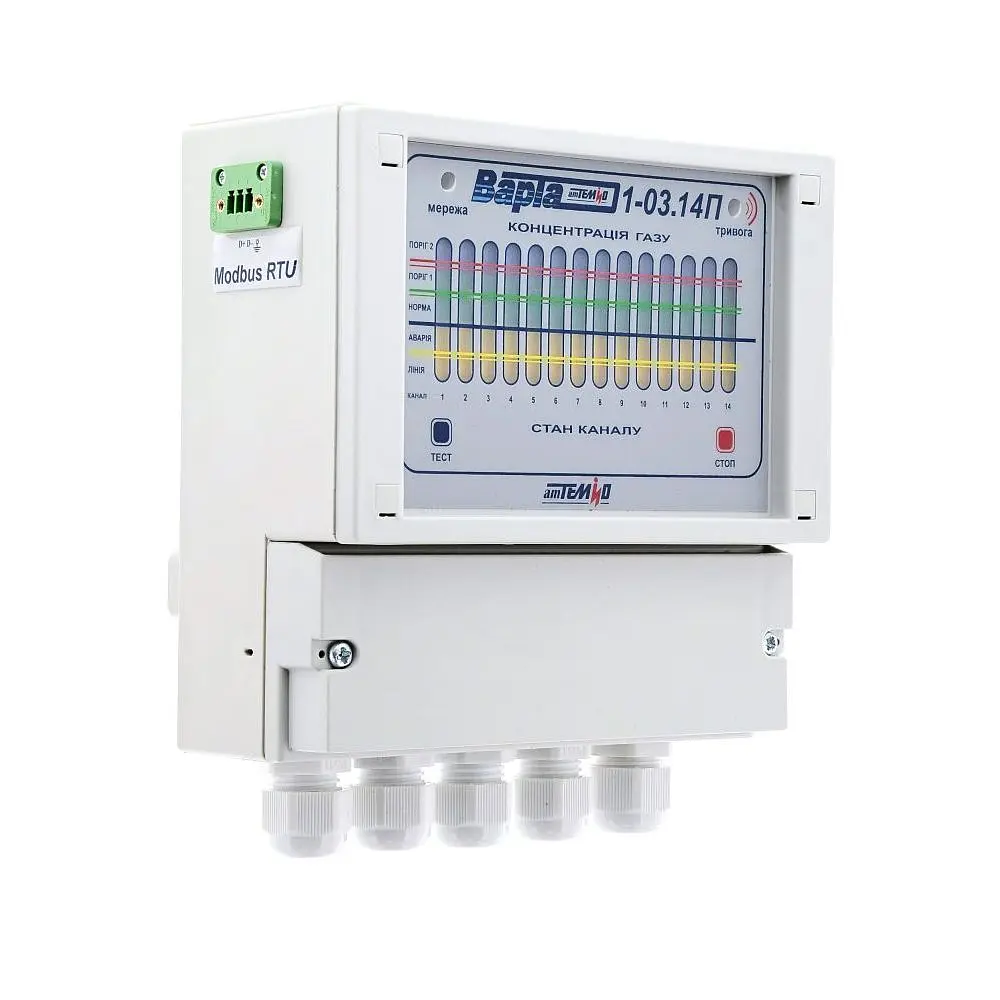

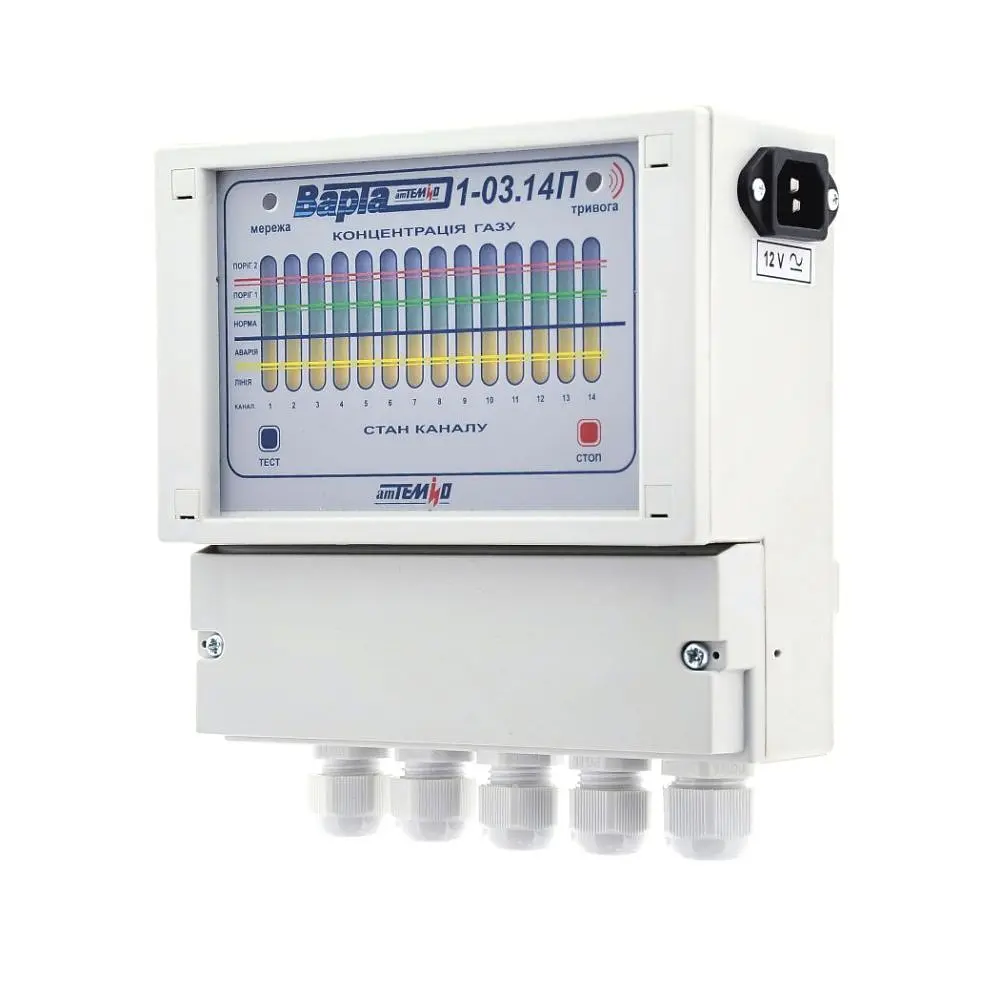

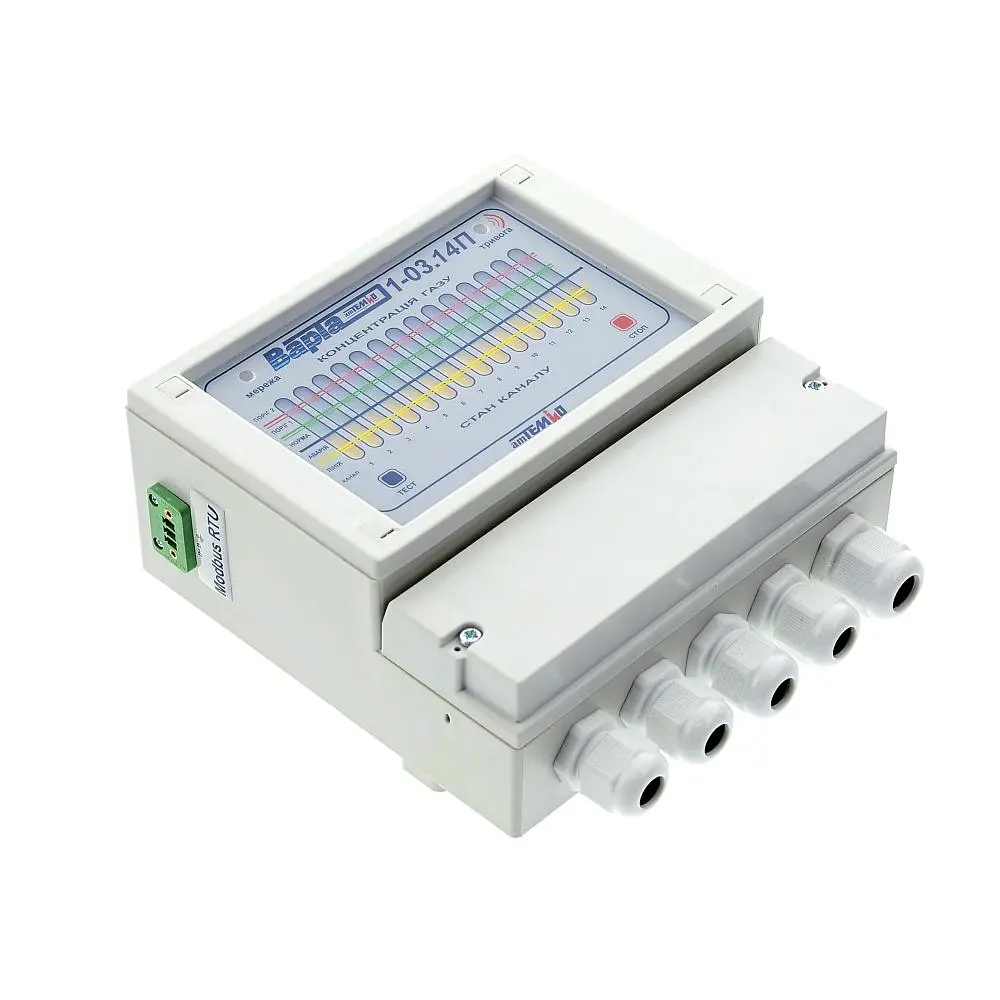

Блок управления газосигнализатора промышленного Темио ВАРТА 1-03.14П с протоколом Modbus RTU, с подключением до 14 датчиков, с питанием 12В (96-00071)

Блок управления промышленного газосигнализатора с протоколом Modbus RTU Темио ВАРТА 1-03.14 с возможностью подключения до 14 выносных датчиков на выбор, которые покупаются отдельно: метана, пропана/бутана, горючих газов, аммиака, оксида углерода (угарного газа), температуры. Оснащен световой и звуковой сигнализацией акустической мощностью 85 дБ, возможностью подключения до 5 внешних устройств и коммутации электрических цепей. Номинальное напряжение питания 12 В.

Применение

Темио ВАРТА 1-03.14 – главный элемент системы контроля утечки газа, который осуществляет автоматический и непрерывный мониторинг концентраций довзрывоопасных газов (метана, пропана/бутана, горючих газов), безопасного для человека уровня угарного газа, аммиака, а также температуры воздушной среды – в зависимости от подключенных датчиков, которые следует приобрести отдельно, обеспечивая своевременное оповещение о превышении допустимых концентраций. Предназначен для использования в промышленных и общественных объектах, таких как газовые котельные, компрессорные станции, производственные предприятия и другие места, где необходим постоянный контроль загазованности воздуха и уровня температуры.

Ключевые свойства и возможности

• Возможность интеграции сигнализатора в системы контроля высшего уровня через интерфейс RS485 (протокол Modbus RTU): устройство передает показатели концентрации газа, состояние тревоги или неисправности в систему контроля без возможности дистанционных изменений настроек.
• Поддержка подключения до 14 датчиков с цифровым выходом (метана, пропана/бутана, горючих газов, аммиака, угарного газа, температуры) в любых комбинациях – покупаются отдельно.
• Световая и звуковая сигнализация. Информация о концентрации контролируемых газов отображается на блоке управления одновременно. Каждому датчику отвечает свой индивидуальный светодиодный индикатор. Индикация показывает также обрыв кабеля, отсутствие или отказ датчика. При достижении граничной концентрации газа включается звуковой сигнал с уровнем звукового давления не менее 85 дБ, а также световая индикация для своевременного оповещения об опасности.
• Поддерживает 3 режима работы:
  • «ЧЕРГУВАННЯ» – непрерывный контроль уровня газа или температуры;
  • «ТРИВОГА» – активация световой и звуковой сигнализации при превышении пороговых значений;
  • «ТЕСТ» – режим самодиагностики и проверки работоспособности датчиков.
• Два уровня порогов срабатывания сигнализации – предупредительная (порог 1) и тревожная (порог 2):
  • метан: 0.5 % об. (порог 1), 1 % об. (порог 2);
  • пропан/бутан: 0.2 % об. (порог 1), 0.4 % об. (порог 2);
  • оксид углерода (угарный газ): 0.005 % об. (порог 1), 0.01 % об. (порог 2);
  • аммиак: 20 мг/м³ (порог 1), 60 мг/м³ (порог 2) или 200 мг/м³ (порог 1), 500 мг/м³ (порог 2);
  • пары бензина: 0.1 % об. (порог 1), 0.2% об. (порог 2);
  • пары дизельного топлива: 0.1 % об. (порог 1), 0.2 % об. (порог 2);
  • пар этилового спирта: 0.31 % об. (порог 1), 0.62 % об. (порог 2);
  • водород: 0.4 % об. (порог 1), 0.8 % об. (порог 2);
  • этилен: 0.23 % об. (порог 1), 0.46 % об. (порог 2);
  • бензол: 0.14 % об. (порог 1), 0.28 % об. (порог 2);
  • ацетон: 0.29 % об. (порог 1), 0.58 % об. (порог 2);
  • ацетилен: 0.23 % об. (порог 1), 0.46 % об. (порог 2);
  • диметиловый эфир: 0.27 % об. (порог 1), 0.54 % об. (порог 2);
  • температура: 70 °C (пороги 1 и 2).
• Время срабатывания сигнализации: до 60 секунд для метана и пропана, до 120 секунд для горючих газов, до 180 секунд для амиака и угарного газа.
• Возможность подключения до 5 внешних устройств, каналы управления:
  • 3 релейных выхода с напряжением AC 250 В/DC 28 В, током до 5 А;
  • 2 импульсных выхода с номинальным напряжением DC 12 В, пиковым 20 В.
• Диапазон напряжения питания 12-14 В, мощность потребления 10 Вт.
• Степень защиты корпуса по ДСТУ EN 60529 IP54.
• Может работать в температурном диапазоне от -20°C до +60°C, что обеспечивает эффективность в различных климатических условиях.
• Устойчив к воздействию электростатических разрядов.
• Средняя наработка на отказ – не менее 60000 часов, средний срок службы устройства составляет не менее 10 лет.
