Модуль LanCom23 Лунь (20-00055)

Лунь LanCom23 - это Ethernet-коммуникатор для организации канала передачи данных между охранно-пожарной сигнализацией, построенной на основе ППК "Лунь-11", "Лунь-9", "Лунь-7т", "Лунь-25mod.2" и ПЦС "Орлан" через Интернет. Подключение к сети осуществляется по кабелю "витая пара" UTP-5, скорость подключения - 100 Мбит. Для подключения к ППК "Лунь-7т", "Лунь-11" используется интерфейс MON, а для "Лунь-9", "Лунь-25mod.2" - интерфейс TAN. Напряжение питания - 10.8-14 В, ток потребления в дежурном режиме - 200 мА, максимальное потребление - 250 мА. Ethernet-коммуникатор Лунь LanCom23 поддерживает круглосуточную и непрерывную работу с ППК «Лунь-11», «Лунь-9», «Лунь-7т», «Лунь-25mod.2» и ПЦС «Орлан». Используя коммуникатор с ППК «Лунь-9» и «Лунь-7т» обеспечивается передача данных о событиях от ППК на ПЦС, а также получение подтверждения об информированности. При работе коммуникатора с ППК «Лунь-11», «Лунь-25mod.2» помимо вышеперечисленных возможностей, обеспечивается удаленное управление ППК и его конфигурация.

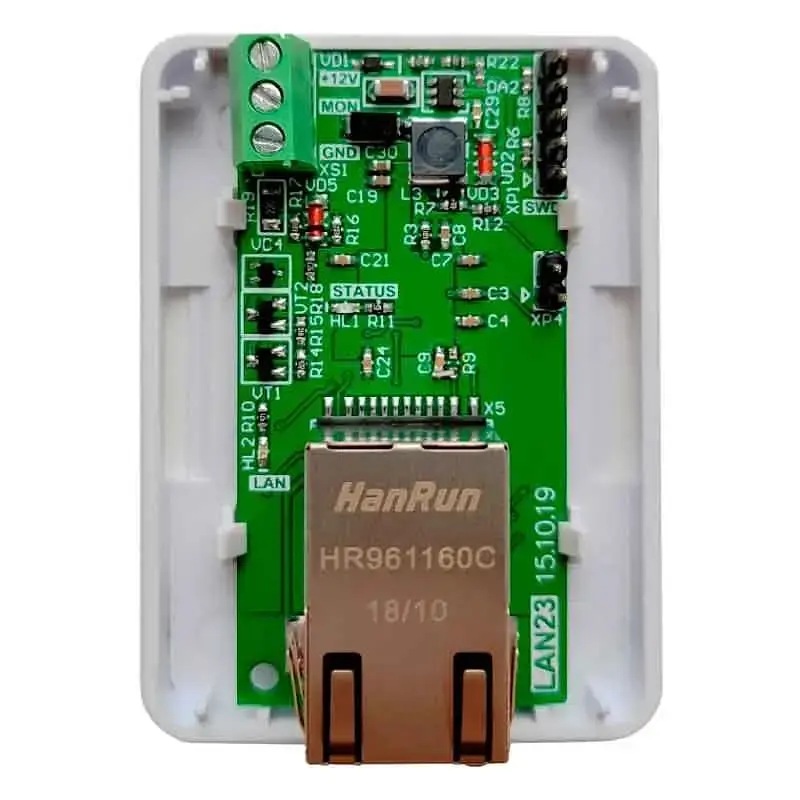

Коммуникатор выполнен в виде платы, установленной в пластиковый корпус. Для подключения к ППК используются имеющиеся на плате коммуникатора клеммы:

GND - общий контакт (-);

+12 В - напряжение питания;

MON - подключение к шине TAN / MON ППК.

Для индикации состояния коммуникатора имеются два встроенных светодиода: «STATUS» (HL1) — активируется при передаче сигнала на ПЦС и выключается при получении подтверждения о доставке; «LAN» (HL2) — светится, если подключен кабель Ethernet и установлено сетевое соединение. При неудачном обновлении программного обеспечения светодиоды синхронно мигают. Также на розетке Ethernet предусмотрены дополнительные индикаторы состояния сети: зеленый индикатор светится во время соединения по локальной сети, а мерцание желтого говорит об обмене данными по локальной сети.

Особенности модели:

Тип устройства: Ethernet-коммуникатор;

Сеть передачи данных: Ethernet;

Подключение: кабель UTP-5;

Скорость подключения: 100 Мбит;

Совместимость: Лунь-7т, Лунь-25mod.2, Лунь-9, Лунь-11;

Питание: 10.8-14 В;

Ток потребления (дежурный режим / максимальный) - 200/250 мА.
