Модуль LanCom23 Лунь (20-00055)

Лунь LanCom23 - це Ethernet-комунікатор для організації каналу передачі даних між охоронно-пожежною сигналізацією, побудованою на основі ППК "Лунь-11", "Лунь-9", "Лунь-7т", "Лунь-25mod.2" і ПЦС "Орлан" через Інтернет. Підключення до мережі здійснюється по кабелю "вита пара" UTP-5, швидкість підключення - 100 Мбіт. Для підключення до ППК "Лунь-7т", "Лунь-11" використовується інтерфейс MON, а для "Лунь-9", "Лунь-25mod.2" - інтерфейс TAN. Напруга живлення - 10.8-14 В, струм споживання в черговому режимі - 200 мА, максимальне споживання - 250 мА. Ethernet-комунікатор Лунь LanCom23 підтримує цілодобову і безперервну роботу з ППК "Лунь-11", "Лунь-9", "Лунь-7т", "Лунь-25mod.2" і ПЦС "Орлан". Використовуючи комунікатор з ППК "Лунь-9" та "Лунь-7т" забезпечується передача даних про події від ППК на ПЦС, а також отримання підтвердження про поінформованість. При роботі комунікатора з ППК "Лунь-11", "Лунь-25mod.2" крім перерахованих вище можливостей, забезпечується віддалене управління ППК і його конфігурація.

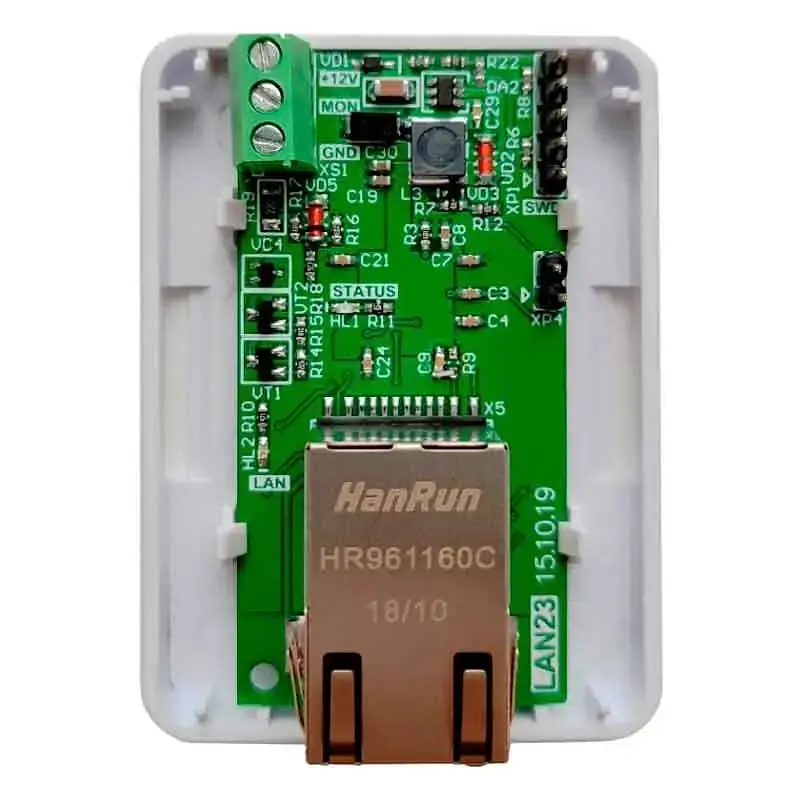

Комунікатор виконаний у вигляді плати, встановленої в пластиковий корпус. Для підключення до ППК використовуються наявні на платі комунікатора клеми:

GND - загальний контакт (-);

+12 В - напруга живлення;

MON - підключення до шини TAN / MON ППК.

Для індикації стану комунікатора, є два вбудованих світлодіоди: "STATUS" (HL1) - активується при передачі сигналу на ПЦС і вимикається при отриманні підтвердження про доставку; "LAN" (HL2) - світиться, якщо підключений кабель Ethernet і встановлено мережеве з'єднання. При невдалому оновленні програмного забезпечення світлодіоди синхронно блимають. Також на розетці Ethernet передбачені додаткові індикатори стану мережі: зелений індикатор світиться під час з'єднання по локальній мережі, а мерехтіння жовтого говорить про обмін даних по локальній мережі.

Особливості моделі:

Тип пристрою: Ethernet-комунікатор;

Мережа передачі даних: Ethernet;

Підключення: кабель UTP-5;

Швидкість підключення: 100 Мбіт;

Сумісність: Лунь-7т, Лунь-25mod.2, Лунь-9, Лунь-11;

Живлення: 10.8-14 В;

Струм споживання (черговий режим / максимальний) - 200/250 мА.
