Циркуляционный насос Wilo TOP-Z 25/10 EM RG (2061964)

Wilo TOP-Z 25/10 EM RG (2061964) – этот циркуляционный насос предназначен только для питьевой воды.

Применяется в циркуляционных системах ГВС в промышленности и оборудовании для зданий и сооружений.

Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением, возможен выбор ступеней частоты вращения для регулировки мощности.

Оснащение и функция.

• Ручная регулировка мощности с 3 ступенями частоты вращения.
• Насосы с 1-фазным электродвигателем:
  • P2 до 90 Вт: встроенная защита обмотки от перегрева;
  • P2 = 180 Вт: полная защита электродвигателя с помощью защитного контакта обмотки в сочетании с устройством отключения;
• Насосы с 3-фазным электродвигателем:
  • P2 до 90 Вт: встроенная защита обмотки от перегрева;
  • P2 ≥ 180 Вт: Полная защита электродвигателя со встроенной электронной системой отключения.
• Индикатор неисправности.
• Контакт для обобщенной сигнализации.
• Световой индикатор вращения.
• Электроподключение к сети 3~230 В с опциональным штекером переключения.
• Комбинированный фланец PN 6/PN 10 (при DN 40 – DN 65).
• Теплоизолирующие кожухи.
• Дополнительные функции с помощью дооснащаемого модуля защиты C:
  • Сигнализация неисправности SSM как беспотенциальный нормально замкнутый контакт
  • сигнализация рабочего состояния SMB как нормального беспотенциального разомкнутого контакта;
  • управляющий вход «Выкл. по приоритету» через внешний беспотенциальный контакт (нормально замкнутый контакт);
  • Определение блокировки.
  • Полная защита электродвигателя с устройством отключения
  • Цветение неисправности.
• Система управления сдвоенными насосами (два параллельно установленных одинарных насоса): основной/резервный режим работы (автоматическое переключение при неисправности/смена работы насосов по таймеру).

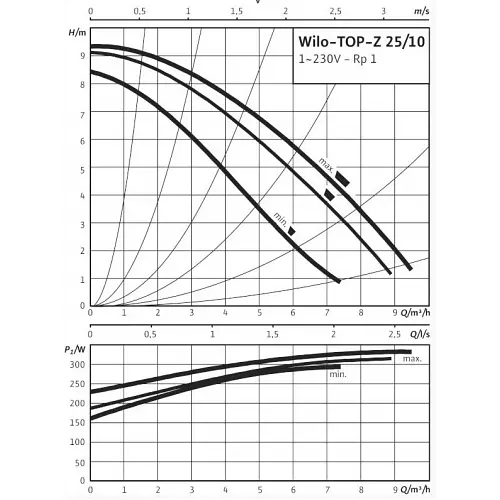

Гидравлические данные Wilo TOP-Z 25/10 EM RG (2061964):

1. Максимальное рабочее давление PN – 10 бар.
2. Максимальная высота подачи H.- 9,3 м.
3. Максимальная подача Q – 9,6 м³/час.
4. Минимальная температура среды T: 0 °C.
5. Макс. температура перекачиваемой среды при применении в HVAC T: 80 °C.
6. Мин. температура перекачиваемой среды в системах питьевой воды T: 0°C.
7. Макс. температура перекачиваемой среды в системах питьевой воды T: 80°C.
8. Макс. температура перекачиваемой среды в системах питьевой воды при кратковременной работе 2 часа T: 110 °C.
9. Минимальная температура окружающей среды T: 0 °C.
10. Макс. Температура окружающей среды T: 40 °C.
11. Макс. допустимая общая жесткость в системах циркуляции питьевой воды: 3,57 ммоль/л (20°dH) (3,21 ммоль/л (18°dH) для 20/4+25/6).

Данные двигателя:

1. Подключение к сети: 1~230 V, 50 Hz.
2. Номинальная мощность P2 P: 180 Вт.
3. Номинальный ток: 1,62A.
4. Максимальное число оборотов n: 2800 1/min.
5. Потребляемая мощность (мин.) P: 150 Вт.
6. Потребляемая мощность P 335 Вт.
7. Излучение помех EN 61000-6-3.
8. Устойчивость к помехам EN 61000-6-2.
9. Класс защиты двигателя – IPX4D.
10. Класс изоляции – H.
11. Кабельное резьбовое соединение: 2 x PG13.5.
12. Защита двигателя – защита полного сопротивления WSK.

Материалы:

• Корпус насоса – бронза, CC499K.
• Рабочее колесо – PPE-GF30.
• Вал – нержавеющая сталь.
• Материал подшипника – графит, пропитанный синтетической смолой.

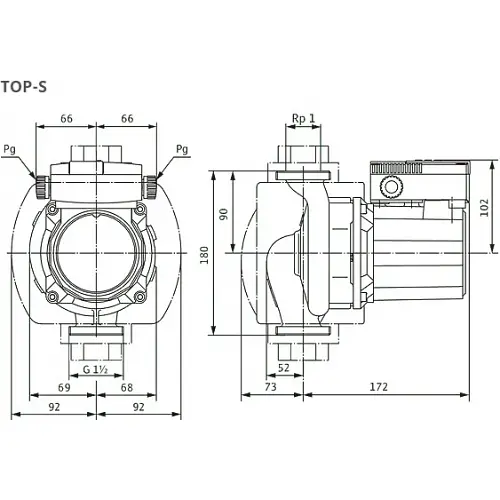

Монтажные размеры:

• Со всасывающей стороны – G 1½.
• Подключение к трубопроводу с напорной стороны – G 1½.
• Монтажная длина l0-180 мм.
