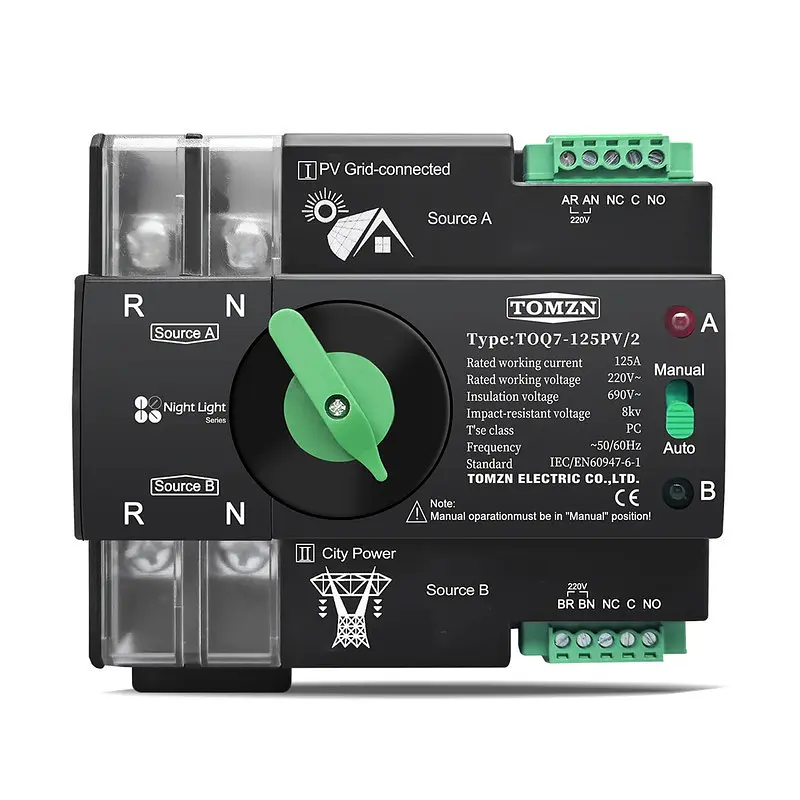

Автоматичне введення резерву АВР TOMZN TOQ7 PV 2P 230V 125A перемикач однофазний 2х полюсний для сонячних систем та інверторів (19629)

OMZN TOQ7 PV - автоматичний перемикач живлення (ATS) для фотоелектричних систем з інвертором, що забезпечує автоматичне перемикання навантаження між двома джерелами живлення. Основним джерелом є система PV + інвертор, а резервним — міська електромережа. У разі нестабільної напруги або зникнення основного живлення пристрій автоматично переводить навантаження на резервне джерело, а після відновлення основного живлення повертає навантаження назад.

Переваги

• Автоматичне перемикання: контролює два джерела живлення та автоматично вибирає доступне основне або резервне джерело.

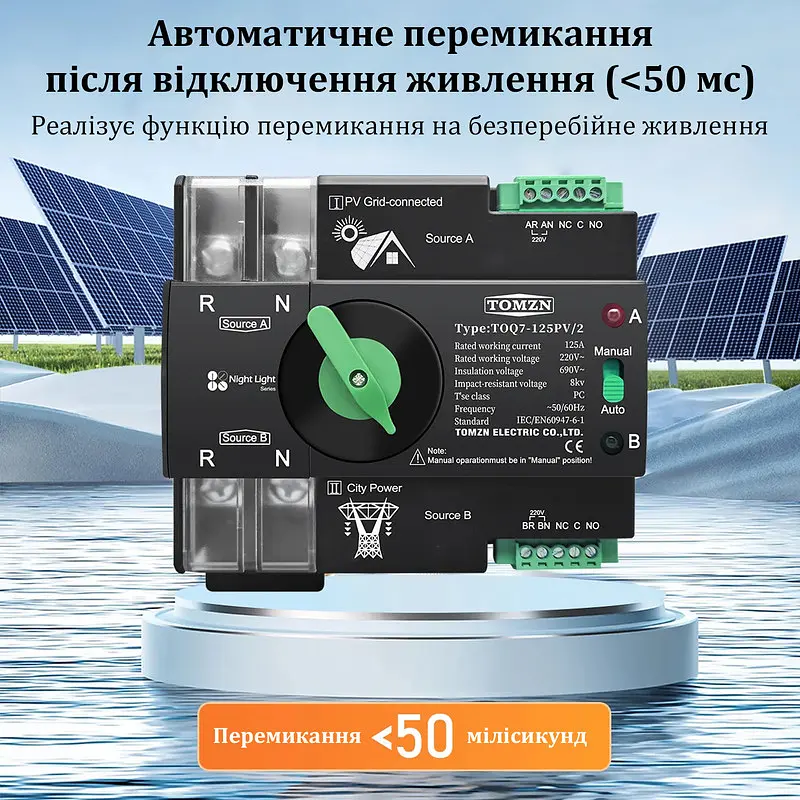

• Швидке перемикання: час перемикання між джерелами не перевищує 50 мс, що допомагає мінімізувати перерви в електроживленні.
• Сумісність із PV-системами: призначений для застосування в системах із сонячними панелями та інвертором.
• Два режими роботи: автоматичний режим AUTO для постійної експлуатації та ручний режим MANUAL для налаштування та обслуговування.
• Номінальний струм 125 А: підходить для використання в системах з високим струмовим навантаженням.

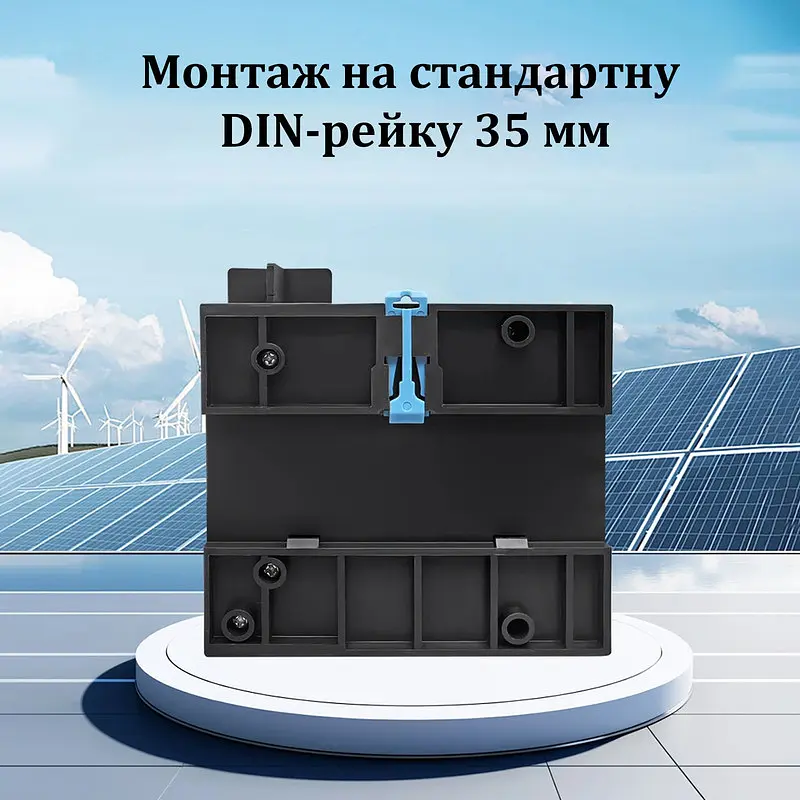

• Універсальний монтаж: підтримує встановлення на DIN-рейку або панельний монтаж.
• Широка сфера застосування: підходить для резервного електроживлення житлових та комерційних об'єктів, сонячних енергосистем та систем безперебійного живлення.

Особливості

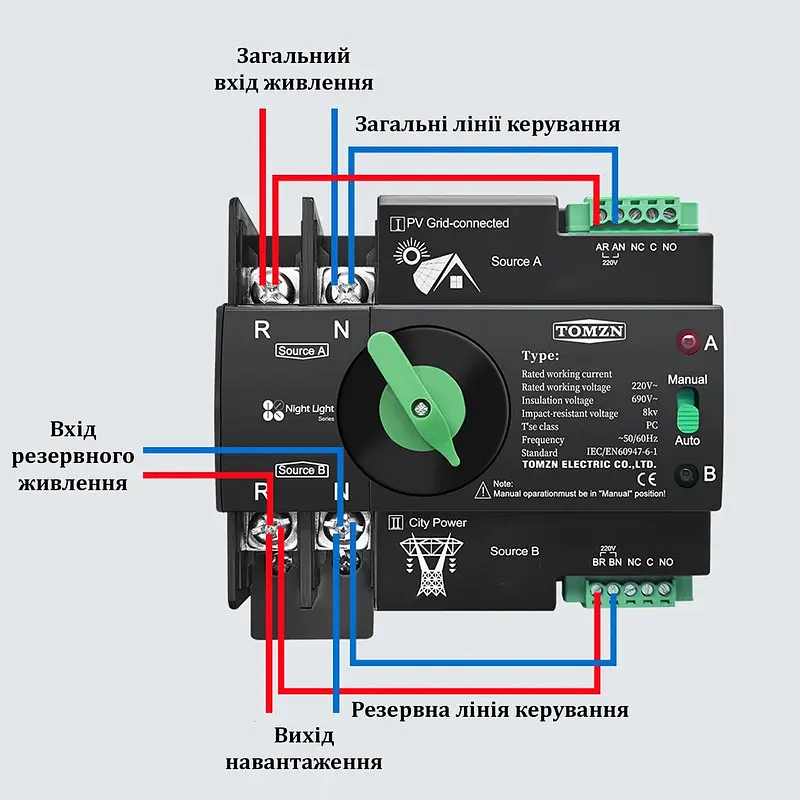

• Джерело система PV + інвертор використовується як основне джерело живлення.
• Джерело міська мережа використовується як резервне джерело.
• Автоматичний режим при стабільній роботі джерела A навантаження залишається підключеним до нього, а при падінні або зникненні напруги відбувається перемикання на джерело B.
• Автоматичне повернення: після відновлення основного джерела A навантаження автоматично переводиться назад.
• Ручний режим дозволяє вручну вибрати джерело A або B під час налаштування та технічного обслуговування.
• Захист при експлуатації: рекомендується використовувати АВР спільно з реле напруги або стабілізатором для захисту від підвищеної напруги.
• Попередження щодо перемикання: у режимі AUTO забороняється вручну перемикати АВР. Для ручного перемикання необхідно перевести пристрій у режим MANUAL.

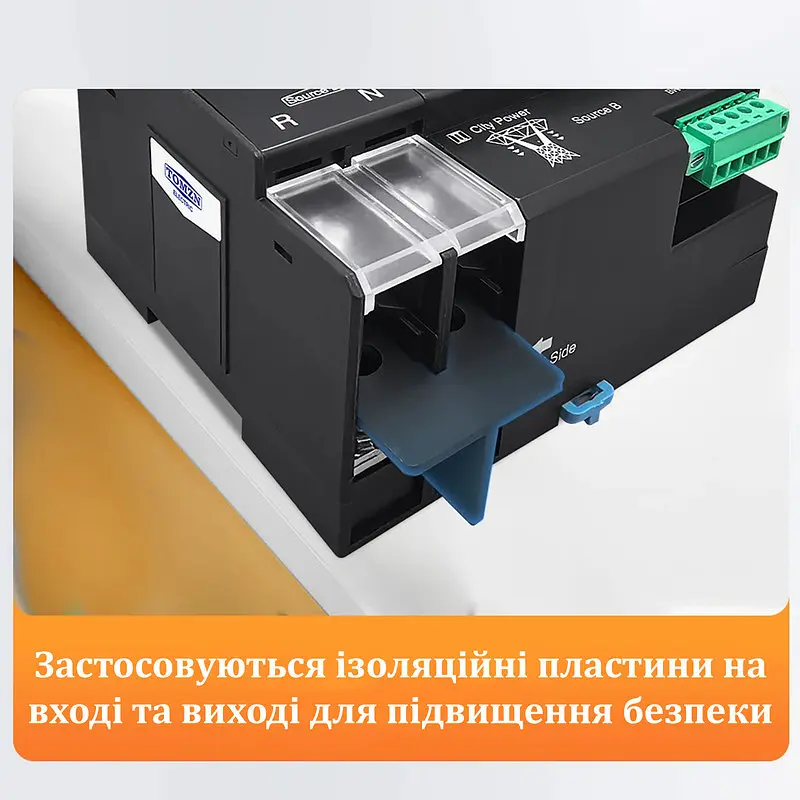

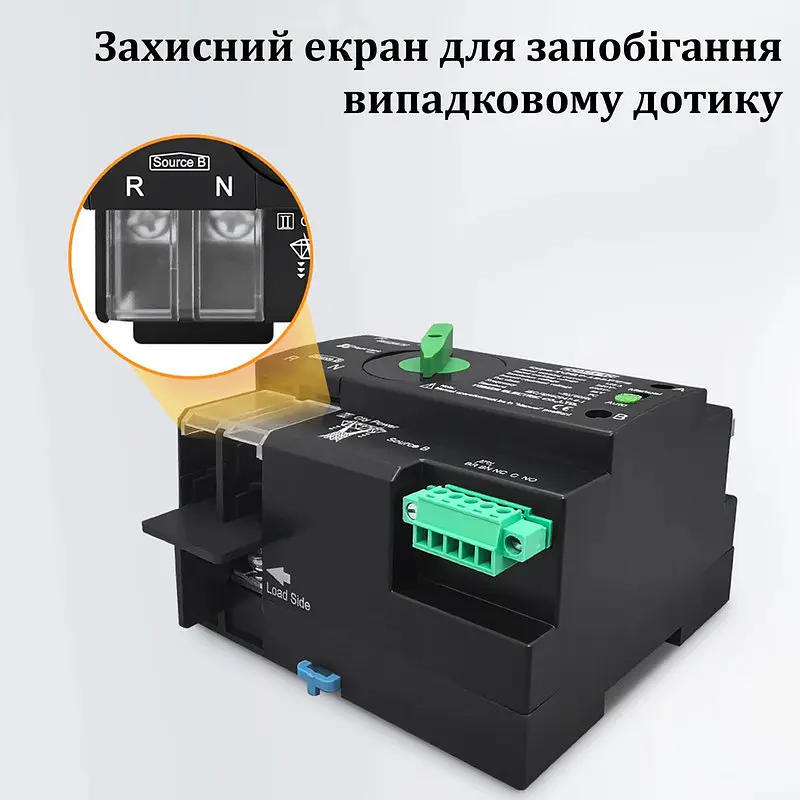

• Надійна конструкція: корпус виконаний із полікарбонату (PC) та розрахований на захист пристрою при короткому замиканні.

Характеристики

• Модель: OMZN TOQ7 PV
• Тип: автоматичний перемикач живлення (ATS)
• Кількість полюсів: 2P
• Номінальний струм: 125 А
• Номінальна робоча напруга: 230 В
• Номінальна ізоляційна напруга: 690 В
• Частота: 50/60 Гц
• Ступінь захисту: IP20
• Номінальна імпульсна напруга, що витримується: 8 кВ
• Короткозамикаючий струм: 63 А
• Запобіжник: RT16-00-63A
• Час перемикання: 50 мс
• Робочі умови: 85% Us – 110% Us
• Режими роботи: AUTO / MANUAL
• Монтаж: на DIN-рейку або панельний
• Електричний термін служби: 2000 циклів
• Механічна зносостійкість: 5000 циклів
• Матеріал корпусу: PC (полікарбонат)

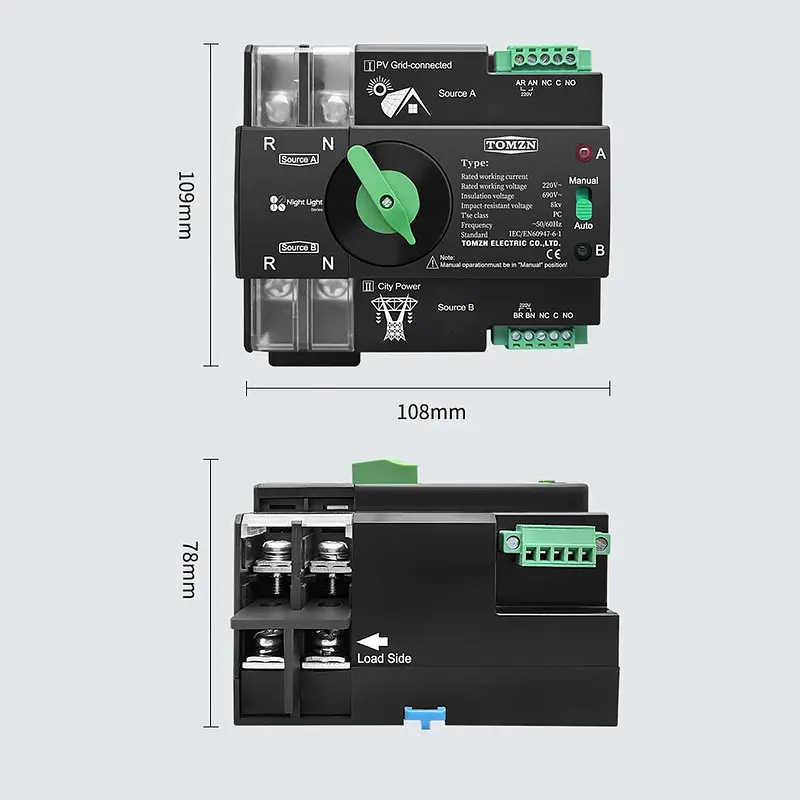

• Розміри: 108 x 109 x 78 мм
• Призначення: автоматичне перемикання між PV-системою з інвертором та міською електромережею, резервне електроживлення житлових та комерційних об'єктів, інтеграція в системи безперебійного живлення

Комплектація:

• Автоматичне введення резерву АВР TOMZN TOQ7 PV 2P 230V 125A
• Інструкція
