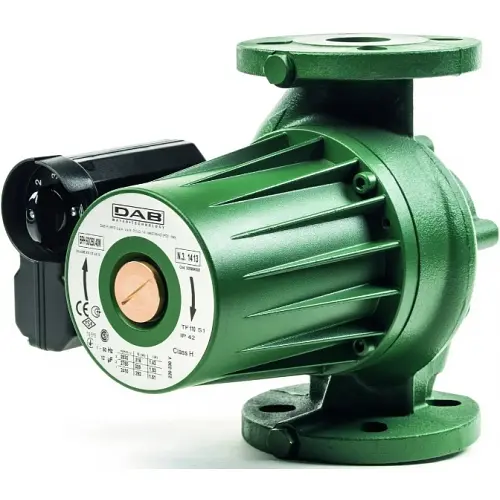

Циркуляційний насос DAB BPH 60/250.40T (505904622)

Область застосування:

Циркуляційний насос із мокрим ротором DAB BPH 60/250.40T (505904622) призначений для побутових відкритих та закритих систем опалення та кондиціювання повітря.

Поставляються в одинарному та здвоєному виконанні.

Конструктивні особливості:

1. Електродвигун із мокрим ротором, корпус гідравліки з чавуну.
2. Корпус електродвигуна – литий під тиском алюмінію.
3. Фланцеві з'єднання насосів мають різьбові отвори для підключення манометрів або контрольних датчиків.
4. Робоче колесо з технополімеру, вал двигуна із загартованої нержавіючої сталі обертається на графітових втулках, що змащуються рідиною, що перекачується.
5. Захисний кожух ротора та статора гільза з нержавіючої сталі.
6. Керамічний упорний підшипник.
7. Кільця ущільнювачів – EPDM.
8. Корок спуску повітря – латунь.
9. Чотирьохполюсний асинхронний електродвигун для насосів серії BMH та DMH, двополюсний асинхронний електродвигун для насосів серії BPH та DPH.
10. Однофазний циркуляційний насос працює на трьох швидкостях при напрузі 1×230, трифазний циркуляційний насос на двох при напрузі 3×230 В і трьох при напрузі 3×400 В.
11. Робоча швидкість насоса регулюється за допомогою спеціального перемикача в клемній коробці, залежно від необхідних характеристик системи.
12. Однофазне виконання має вбудований захист від навантаження.
13. Для трифазного виконання двигун повинен підключатись до джерела живлення через зовнішній контактор.
14. Котушка контактора повинна бути підключена до термозахисту, вбудованого в двигун для захисту його від навантаження на будь-яких швидкостях.
15. Вбудований зворотний клапан встановлений у корпусі гідравліки здвоєного виконання для запобігання перетіканню рідини, коли один з насосів не працює; у стандартній комплектації також поставляється фланець - заглушка, якщо є потреба у технічному обслуговуванні одного з двох насосів.

Стандартне виконання корпусу насоса : PN 10. Сумісний з фланцями PN 6, забезпечуючи взаємозамінність насосів у діючих системах.

Ступінь захисту : IP 44.

Клас ізоляції : H.

Кабельне введення : PG 11.

Напруга живлення : 3×230-400 В ~ 50 Гц.

Рівень шуму : 45 дБ(А).

Відповідність Європейському стандарту EN 60335-2-51

Технічні характеристики:

Робочий діапазон: витрати від 1,5 до 78 м3/год, натиск до 18м.

Діапазон температури рідини: для трифазного виконання: від -10°С до +120°С (для моделей BPH-DPH 150/340.65 T, BPH-DPH 150/360.80 T, BPH-DPH 150-180/280.50 T, BPH-DPH 16 18 18 +110°C).

Рідина, що перекачується: чиста, без жорстких включень і мінеральних масел, не в'язка, хімічно нейтральна, за характеристиками близька до води (макс. вміст гліколю 30%).

Максимальний робочий тиск: 10 бар (1000 кПа).

Стандартне фланцеве з'єднання : DN 40, DN 50, DN 65, DN 80 у PN 6/PN 10 (4 отвори).

Монтаж: вал двигуна в горизонтальному положенні на трубопроводі, що подає або зворотному, приймальний патрубок повинен бути розташований максимально близько до розширювального бака, над максимальним рівнем котла і максимально далеко від поворотів, колін і відгалужень трубопроводу щоб уникнути турбулентності води і виникаючих в результаті шумів.

Спеціальне виконання: електродвигуни для інших напруг та/або частот. DN 80 з PN 10/PN 16 (8 отворів).

Аксесуари: фланці у відповідь DN 40, DN 50, DN 65, DN 80 з PN 6/PN 10 (4 отвори).
