Циркуляційний насос DAB EVOPLUS B 60/250.40 M (60150951)

ЦИРКУЛЯЦІЙНІ НАСОСИ З ЕЛЕКТРОННИМ РЕГУЛЮВАННЯМ ДЛЯ СИСТЕМ ОПАЛЕННЯ І КОНДИЦІОНУВАННЯ ПОВІТРЯ.

ОБЛАСТИ ЗАСТОСУВАННЯ.
Циркуляційні насоси з електронним регулюванням EVOPLUS можуть бути використані в системах опалення, вентиляції та кондиціонування повітря для житлових та комерційних будівель, включаючи:

1. Великі житлові будинки
2. Багатоквартирні будинки
3. Клініки та лікарні
4. Школи
5. Офісні будинки
6. Об'єкти нерухомості

Всі моделі доступні як в одиночній так і в здвоєній версії.
Моделі із бронзовим корпусом використовуються для рециркуляції гарячої води. Поодинокі версії доступні з різьбовими патрубками 1½”, а також з фланцевими патрубками DN 32 та DN 40.
ЗАСТОСУВАННЯ В СИСТЕМАХ ОПАЛЕННЯ.

Нагрівання (температура), необхідне в різних приміщеннях, значно змінюється протягом дня/ночі через температуру навколишнього середовища та зміни рівня розміщення. Ця ситуація ускладнюється різними вимогами для різних приміщень та відкриттям або закриттям деяких «гілок» у складних системах. Електронний пристрій у насосів з «мокрим» ротором, здатний виявляти зміни, необхідні установкою, та автоматично адаптувати до них параметри насоса, завжди забезпечуючи при цьому максимальний ККД із мінімальним споживанням енергії.

ЗАСТОСУВАННЯ В СИСТЕМАХ КОНДИЦІОНУВАННЯ ПОВІТРЯ.

На відміну від звичайних насосів з електронним регулюванням, насоси EVOPLUS можуть бути використані також у системах кондиціонування повітря, де температура рідини, що перекачується нижче, ніж температура навколишнього середовища. У таких умовах на зовнішній поверхні насоса часто утворюється конденсат, але це не порушує нормальну роботу електронних і механічних частин. Конструкція пристрою розроблена таким чином, щоб конденсат міг зливатись, не пошкоджуючи компоненти конструкції.

ЗАСТОСУВАННЯ В СИСТЕМАХ ГАРЯЧОГО ВОДОПОСТАЧАННЯ .

Насоси версії SAN із корпусом із бронзи розроблені спеціально для систем гарячого водопостачання з лінією рециркуляції. Режим підтримання постійної робочої температури контролює температуру рідини в системі без необхідності використання термостатичних клапанів, таким чином, підтримуючи необхідну температуру води для користувача.

КОНСТРУКТИВНІ ОСОБЛИВОСТІ.

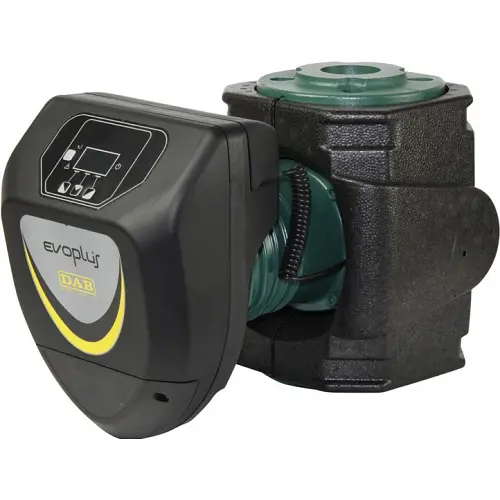

Єдиний корпус, що включає гідравлічну частину, виготовлену з чавуну та синхронний двигун з «мокрим» ротором. Корпус двигуна із алюмінію. Завдяки надточній конструкції і гладкій внутрішній поверхні, насоси мають високі гідравлічні характеристики. Фланцеві патрубки оснащені різьбовими отворами для підключення датчиків тиску та температури. Поодинокі насоси постачаються в комплекті з ізоляційними кожухами, щоб уникнути втрати тепла та/або утворення конденсату на корпусі насоса. Для здвоєних версій ізоляційний кожух поставляється монтажниками. Будьте дуже уважними, необхідно перевірити, щоб отвори зливу конденсату не виявилися закритими або частково засміченими, що може призвести до неправильної роботи насоса.

Робоче колесо з технополімеру, вал двигуна із загартованої нержавіючої сталі, встановлений в керамічні підшипники, що змащуються рідиною, що перекачується. Сорочка ротора та статора з нержавіючої сталі. Упорне кільце з кераміки, кільця ущільнювачів з етиленпропілену. Синхронний двигун із постійними магнітами. У здвоєних версіях напірний патрубок вбудований зворотний клапан перекидного типу, що запобігає рециркуляції рідини через непрацюючий насос. У стандартне постачання також входить глухий фланець, що встановлюється у випадку, коли один із двох двигунів знаходиться на обслуговуванні. Стандартне виконання корпусу насоса PN 16; насоси з фланцями DN 80 та DN 100 PN 16 (8 отворів) постачаються за запитом.

1. Ступінь захисту: IP 44
2. Клас електробезпеки: F.
3. Стандартна напруга: однофазна 220/240 В, 50/60 Гц.
4. Цей продукт відповідає європейським стандартам EN 61800-3 – EN 60335-1 – EN 60335-2-51.

КОНСТРУКТИВНІ ОСОБЛИВОСТІ EVOPLUS ДЛЯ ПОБУТОВИХ СИСТЕМ ОПАЛЕННЯ (ЕЛЕКТРОННИЙ ПРИСТРІЙ).

* EVOPLUS – циркуляційні насоси, керовані за допомогою IGBT – пристрою на базі NPT-технології останнього покоління для підвищення ефективності та надійності. Особливості включають:

1. Багатофункціональний модуль PWM.
2. Висока частота обертання, що практично усуває шуми.
3. Два спеціалізовані 32-бітові процесори: один призначений для керування двигуном другий – для інтерфейсу користувача, що дозволяє керувати такими функціями:

Контроль вкл/вимк.

Економічний режим

Аналоговий сигнал керування 0-10В

PWM сигнал управління

Аналоговий сигнал керування 4-20 mA

Сигнал керування температурним датчиком ΔT

Підключення до системи керування ModBus.

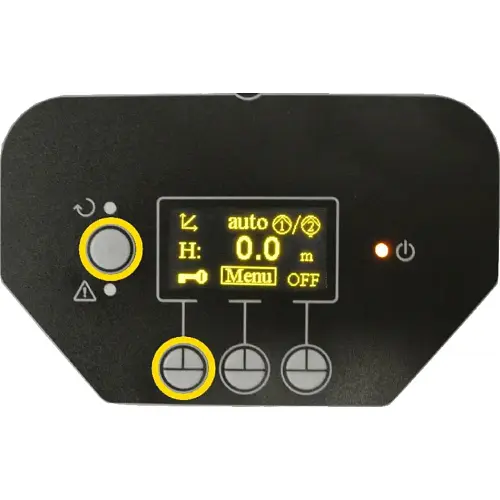

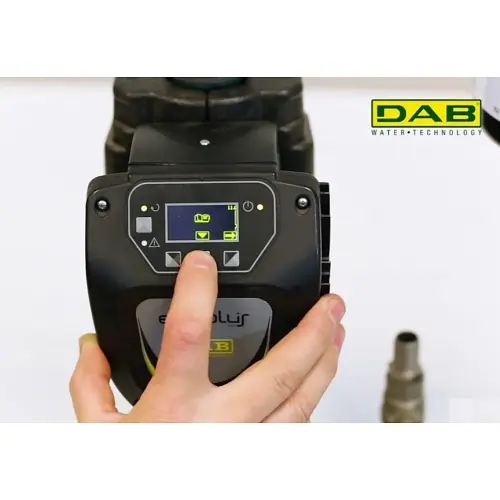

Інтуїтивно зрозумілий і функціональний інтерфейс користувача дуже зручний для будь-якого користувача. Рідкокристалічний дисплей, що легко читається, 4 кнопки управління, спливаюче меню відповідно до новітніх тенденцій в області мобільної телефонії і дуже широкий функціональний діапазон означає, що насоси EVOPLUS - воістину революційний продукт. Надійна та міцна конструкція, поєднана із сучасним та інноваційним дизайном, доповнює продукт також і з естетичної точки зору.

1. Робочий діапазон: від 3 до 75,6 м3/год з напором до 18 метрів;
2. Температура перекачуваної рідини: від -10 °С до + 110 °С.
3. Перекачувана рідина: чиста, без твердих включень і мінеральних масел, не в'язка, хімічно нейтральна, за характеристиками аналогічна воді. (макс. вміст гліколю – 30%).
4. Максимальний робочий тиск: 16 бар (1600 кПа);
5. Стандартне приєднання: DN 32, DN 40, DN 50, DN 65, PN 6/10/16 (4 відв.) DN 80 і DN 100, PN 6 (4 відв.); Макс. температура навколишнього середовища: +40 °С.
6. Спеціальні виконання на замовлення: DN 80, DN 100 PN 10 / PN 16 (8 отворів);
7. Аксесуари (зворотні фланці): 1/2”F, 3/4”F, 1”F, 11/4”F, 1”1/4M різьбові з'єднання 32 P 6 і 40 P 10 зворотні фланці.
