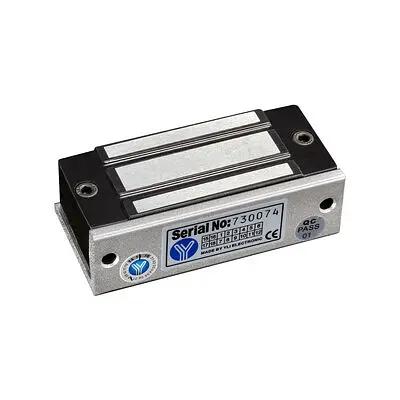

Електромагнітний замок Yli Electronic YM-60N накладний, сила утримання 60 кг, 80 х 36.5 х 24.1 мм

YM-60N – накладний електромагнітний замок із силою утримання до 60 кг на розрив.

Компанія-виробник Yli Electronic.

Призначений для внутрішньої установки на шафах.

ЩО ТАКЕ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

Магнітний або електромагнітний замок – пристрій для замикання дверей, принцип роботи якого ґрунтується на магнітній взаємодії. Складається з корпусу з електромагнітом і планки у відповідь з металу з високою магнітною проникністю.

ЯК ПРАЦЮЄ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК YM-60N

Електромагнітний замок встановлюється на дверну коробку, планка у відповідь – на двері. При подачі живлення (DC12V/DC24V) – замок примагнічує планку у відповідь, надійно замикаючи двері. За відсутності живлення – замок відкривається, що відповідає вимогам протипожежної безпеки.

Для компенсації бавовни при зачиненні дверей, на планці у відповідь передбачена гумова прокладка.

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

Електромагнітні замки використовуються як виконавчі пристрої в системах контролю та управління доступу (СКУД). Найчастіше встановлюються на вхідні двері у під'їздах, офісах, банках, бізнес-центрах та ін. приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОМАГНІТНОГО ЗАМКУ YM-60N

Сила утримання: 60 кг

Матеріал корпусу: анодований алюміній

Матеріал частини у відповідь: цинк

Живлення: DC12V | DC24V (перемикається перемичкою на замку)

Споживання: 12V/160mA | 24V/80mA

Розміри:

замок із кріпильною планкою: 80х36.5х22.4мм;

планка у відповідь: 75х32х10мм

КОМПЛЕКТАЦІЯ YM-60N

електромагнітний замок із кріпильною планкою

частина у відповідь

кріпильний комплект

монтажний стікер з розміткою

інструкція

ВСТАНОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ЗАМКУ

ВІДПОВІДНА ПЛАНКА

• Наклейте трафарет у місці встановлення частини у відповідь на двері;
• З зовнішньої частини дверей просвердліть отвір d=16мм (відповідно до інструкції, але не до кінця!), і два неглибоких отвори d=8мм у внутрішній стороні дверей для фіксації планки у відповідь;
• Закріпіть відповідну частину, встановивши болт із напівкруглою гладкою головкою із зовнішнього боку дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть частину у відповідь. Зафіксуйте гайку за допомогою шестигранного ключа

ВАЖЛИВО! Не сильно затягуйте гайку планки у відповідь - вона повинна трохи пружинити завдяки гумовій прокладці, для правильного і вільного примагнічування до замку.

КРІПЕЖНА ПЛАНКА ЗАМКУ

• Закріпіть кріпильну планку електромагнітного замка у верхньому кутку коробки, використовуючи шурупи з комплекту

ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

• Прикладіть електромагнітний замок до кріпильної планки та прикрутіть два шурупи (внизу замка) за допомогою маленького шестигранного ключа

ПІДКЛЮЧЕННЯ ЖИВЛЕННЯ

• Підключіть електромагнітний замок до живлення:

(+) до червоного дроту;

(-) до чорного
