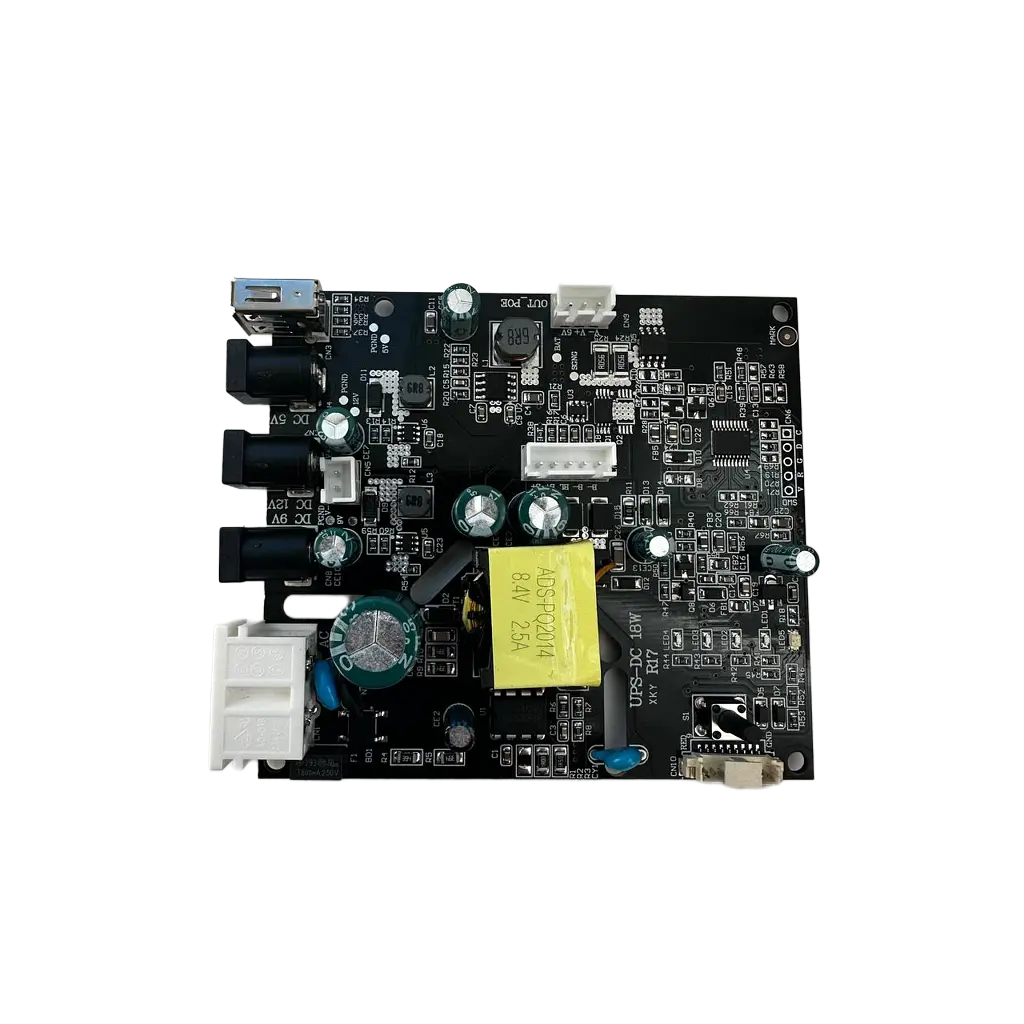

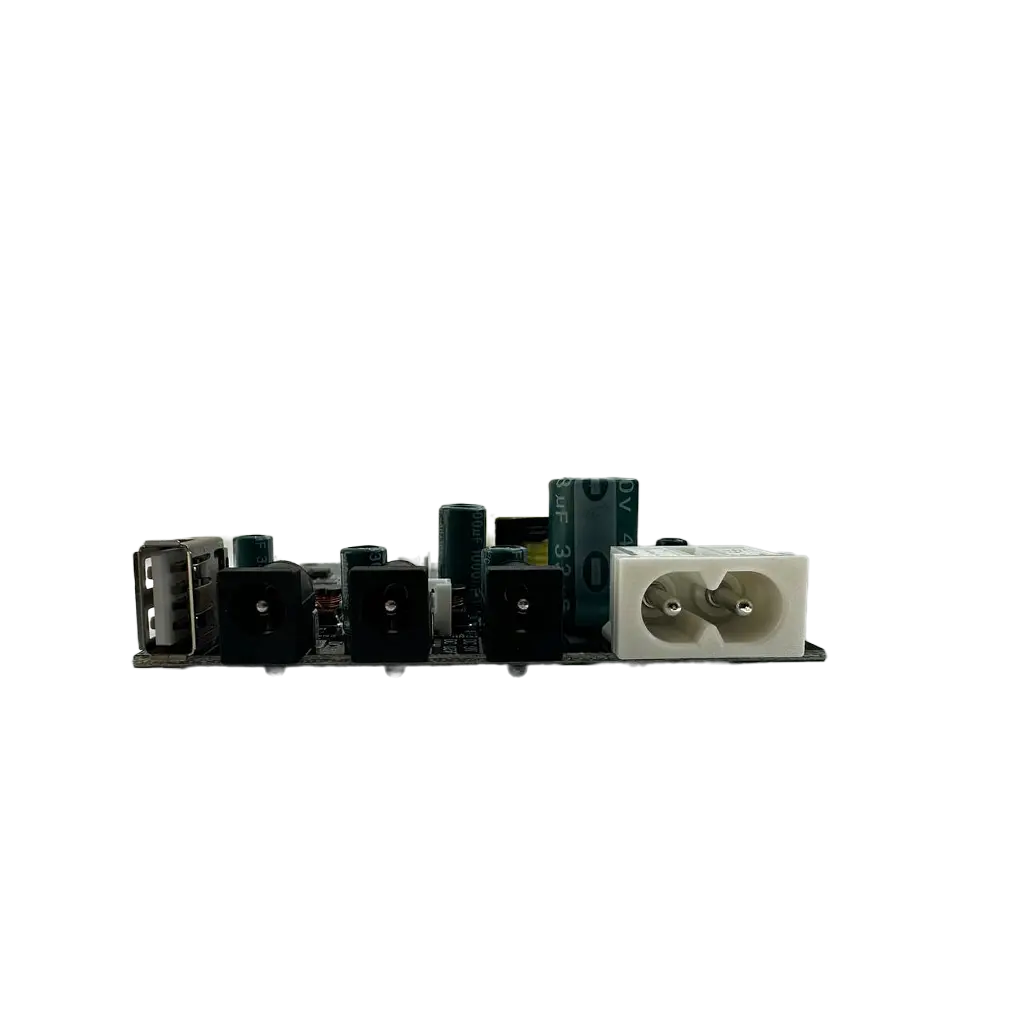

Головна плата керування для ДБЖ DC1018P (Ревізія XKY R17)

Головна плата керування для ДБЖ DC1018P (ревізія XKY R17)

Оригінальна плата керування DC1018P — повертає до життя ДБЖ, що перестав працювати. Ревізія XKY R17 поєднує зарядний пристрій, багаторівневий перетворювач напруги і систему захисту батарей.

Сумісність: старі версії DC1018 і DC1018P (зокрема без PoE або з зеленим текстолітом) і найновіші модифікації в чорних і білих корпусах.

Перед замовленням

• Перевірте сумісність. Розведення шлейфів, тип конекторів і розташування монтажних отворів можуть відрізнятися залежно від виробника (Telstream, Full Energy, Forter тощо). Порівняйте маркування на старій платі
• Лише батарея 2S2P. Плата працює виключно з Li-ion збірками 2S2P — дві послідовні пари паралельно з'єднаних елементів 18650: номінал 7,4 В, повний заряд 8,4 В. Інша батарея миттєво виведе плату з ладу
• Полярність під час монтажу перевіряйте мультиметром

Переваги

• Миттєве перемикання (0 мс) — роутер, ONU і камери не перезавантажуються при зникненні світла
• Інтелектуальна BMS — захищає батареї від перезаряду, глибокого розряду і короткого замикання, подовжує їхній ресурс
• Трансформатор PQ2014 — стабільна робота і мінімальний нагрів навіть на максимальному навантаженні
• Вхід 85–265 В — працює при суттєвих коливаннях напруги в мережі

Технічні характеристики

Можливості

• Окремі лінії 5, 9 і 12 В — роутер, медіаконвертер та інше дрібне обладнання одночасно
• PoE 15 або 24 В — живлення IP-камер і точок доступу через Ethernet-кабель
• Порт для розробників — нерозпаяний 9-контактний інтерфейс (R, G, 100, C75, W50, D25, KEY, 3V3, GND) для ESP32 / Arduino і віддаленого моніторингу ДБЖ через Wi-Fi
• 5 LED-індикаторів — статус роботи і рівень заряду 25 / 50 / 75 / 100%

Комплектація

• Головна плата керування DC1018P (ревізія XKY R17) — 1 шт

Товар для фахівців з ремонту електроніки. Самостійне встановлення потребує навичок і знань схемотехніки.
