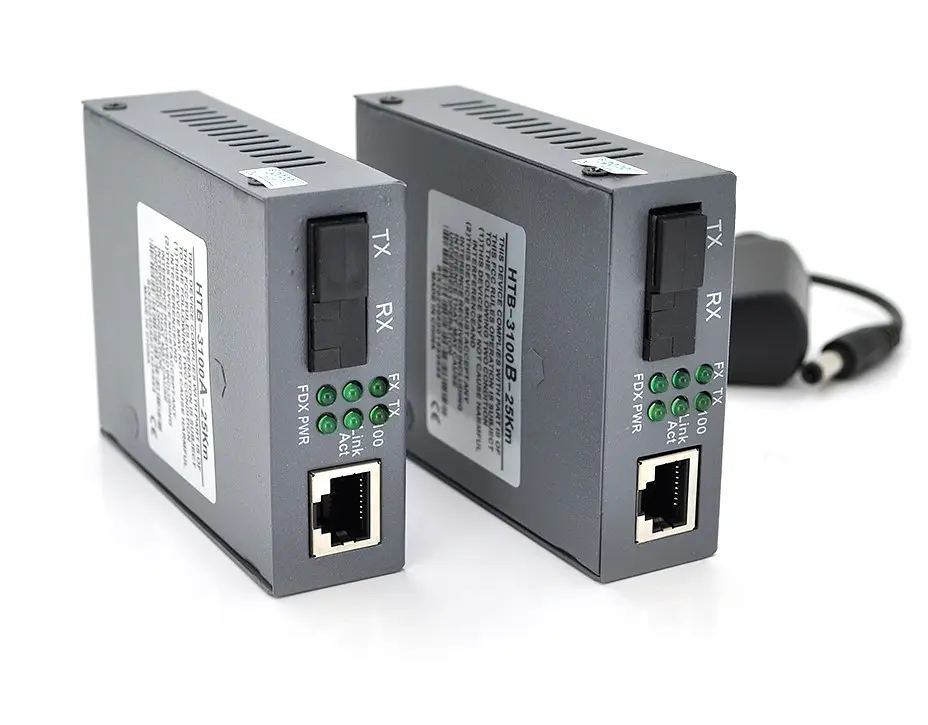

Медіаконвертер Voltronic NetLink A+B (IC+113), 1310+1550 WDM Full/Half duplex, SC 25km

Медіаконвертер пара HTB-3100 NetLink A+B (IC+113), 1310+1550 WDM, одноволоконний, Full/Half duplex, SC, 25 км (0–+70 °C), + блок живлення 5 В 1 А, ПАРА в КОРОБЦІ. Медіаконвертер Voltronic NetLink A+B (IC+113) HTB-3100 використовується для перетворення сигналу та подальшого з'єднання оптоволоконного кабелю 100 BASE-FX з крученою парою 100 Base-TX і навпаки. Пристрій підтримує технологію WDM, що дозволяє заощадити 50% вартості кабелю, оскільки передача та прийом здійснюються по одному й тому ж кабелю. Конвертер, який перетворює Ethernet на Fiber, позначений літерою A. Конвертер, який перетворює Fiber на Ethernet, позначений літерою B. Позначення нанесені на нижній стороні корпусів медіаконвертерів та на коробках. Для використання пари спочатку потрібно відключити живлення мережевих пристроїв, до яких будуть підключатися медіаконвертери, та переконатися, що ці пристрої неактивні в мережі. Далі до оптичних роз’ємів медіаконвертерів, позначених TX, потрібно підключити оптоволоконний кабель, який оснащений конекторами типу SC. Тепер до роз’ємів Ethernet медіаконвертерів потрібно підключити UTP-кабелі, які оснащені конекторами типу RJ45. UTP-кабелі повинні бути категорії Cat.5. Розпіновка проводів для підключення до порту

• При використанні в якості концентратора або ретранслятора (MPR): 1 до 3, 2 до 6, 3 до 1, 6 до 2 (кросовий кабель);
• При використанні в якості робочої станції (DTE): 1, 2, 3, 6 до 1, 2, 3, 6 (прямопровідний кабель);
• Режим повного дуплексу або напівдуплексу має бути обраний як у конвертерах, так і в мережевих пристроях, до яких підключені медіаконвертери HTB-3100.

На корпусі кожного медіаконвертера HTB-3100 є шість індикаторних світлодіодів:

• PWR – світиться, коли підключено напругу живлення;
• FX 100 – світиться, коли до порту TX підключено SC-роз’єм;
• FX Link/Act – світиться, коли є з’єднання з віддаленим мережевим пристроєм; блимає, коли відбувається передача даних;
• FDX – світиться, коли увімкнено повнодуплексний режим;
• TX 100 – світиться, коли до Ethernet-роз’єму підключено RJ45-конектор;
• TX Link/Act – світиться, коли є з’єднання з віддаленим мережевим пристроєм; блимає, коли відбувається передача даних.

Медіаконвертери HTB-3100 підтримують такі мережеві стандарти:

• IEEE802.3u;
• Fast Ethernet 10/100Base-TX;
• Fast Ethernet 100Base-FX.

Технічні характеристики Voltronic NetLink A+B (IC+113):

• Інтерфейси Fast 100 BASE-FX (одномодове волокно) / 100 BASE-T (авто MDI / MDIX) / 10 BASE-T
• Довжина хвилі 1310 нм, 1550
• Порти: SC / RJ-45
• Підтримка технології WDM
• Напів- / повнодуплексний режим для порту FX
• Повнодуплексний контроль потоку (IEEE 802.3x)
• Напівдуплексний контроль потоку (Backpressure)
• Збільшення довжини оптоволоконного кабелю на 25 км
• Робоча температура 0 ~ 70 °C
• Зовнішній адаптер живлення 5 В, 1 А
• Тип матеріалу: метал
• Колір: чорний
