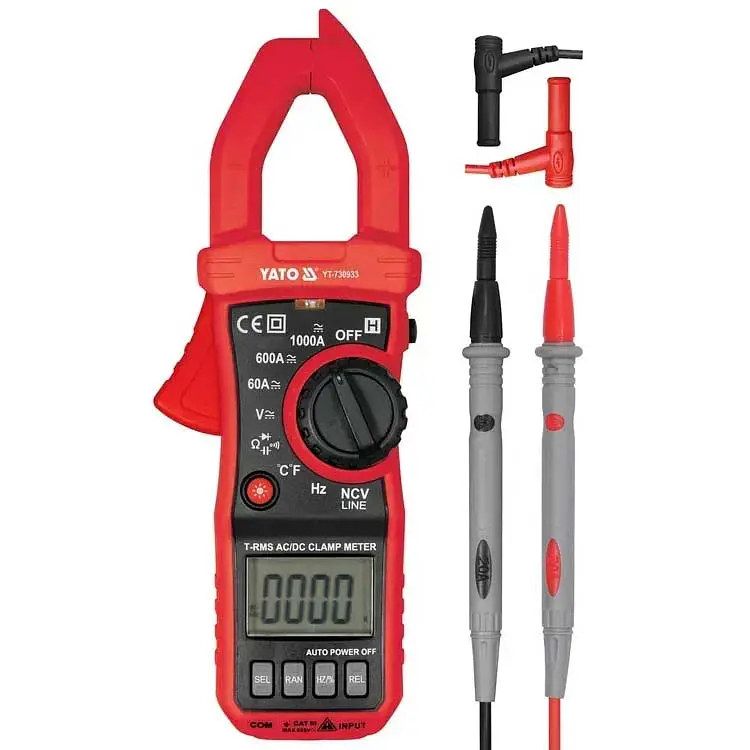

Мультиметр-кліщі Yato 10мА-1000А (YT-730933)

Універсальний струмовимірювальний прилад Yato YT-730933 з функцією TRUE RMS, з автоматичним та ручним діапазоном. Він дозволяє виконувати базові та розширені вимірювання електричних величин. За допомогою вимірювальних кліщів можна вимірювати як постійний, так і змінний струм в діапазоні від 10 мА до 1000 А. Вимірювання відбувається без необхідності роз'єднувати коло або відключати його від джерела живлення. Лічильник дозволяє вимірювати набагато більший струм, ніж звичайні електролічильники. Кабелі тестових щупів мають силіконову, гнучку та стійку до високих температур ізоляцію.

Основні вимірювання:

• Вимірювання напруги змінного струму: 0–750 В змінного струму, TRUE RMS (40–1000 Гц).
• Вимірювання напруги постійного струму: 0–1000 В постійного струму.
• Вимірювання змінного струму: змінний струм 0–1000 А, TRUE RMS (40–1000 Гц).
• Вимірювання постійного струму: 0–1000 А постійного струму.
• Вимірювання опору: 0–60 МОм.
• Перевірка діодів: I _F 2 мА, U _R 3,2 В.
• Перевірка цілісності кола: 0–50 Ом.

Додаткові вимірювання:

• Вимірювання ємності конденсатора: 0-100 мФ.
• Вимірювання частоти: 0-10 МГц.
• Вимірювання температури: від -30 до 1000 °C.
• Безконтактне виявлення змінної напруги: NCV.
• Вимірювання пускового струму.
• Вимірювання наявності фази (функція пробовідбірника).

Точність вимірювання:

Приклад визначення точності вимірювання змінного змінного струму. Розрахунки за результатом вимірювання: 30 А.

• Точність вимірювання лічильника YT-730933 для цього діапазону становить: ±(2,5%+10), роздільна здатність 0,01 А.
• Формула розрахунку похибки вимірювання: (результат вимірювання х 2,5%) + 10 х роздільна здатність.
• Розрахунки: (30 х 2,5%) + 10 х 0,01 = 0,75 + 0,1 = 0,85 А.

Фактичний результат з урахуванням похибки вимірювання для показання 30 А = 30±0,85 А.

• Результат з урахуванням похибки вимірювання для позначення вимірювання змінної напруги: 235 В = 235 ± 2,85 В.
• Результат з урахуванням похибки вимірювання для вказівки вимірювання напруги постійного струму: 12 В = 12 ± 0,146 В.

Таблицю роздільної здатності та точності для даного вимірювання можна знайти в посібнику користувача.

Вбудовані функції:

• TRUE RMS – вимірювач із цією функцією відображає істинне середньоквадратичне значення змінної напруги або струму. На відміну від усереднювальних вимірювачів, пристрої з TRUE RMS показують правильне значення не тільки для синусоїдальних сигналів, але й для синусоїдальних сигналів, спотворених, наприклад, вищими гармоніками, а також сигналів прямокутної або трикутної форми. Обов'язкова функція скрізь, де в схемі з'являються імпульсні джерела живлення, інверторні електроприводи, системи опалення, вентиляції та кондиціювання тощо.
• NCV – безконтактне виявлення змінної напруги індуктивним методом. Лічильник виявляє наявність напруги в ізольованому дроті, а також може вказувати на наявність фазного дроту.
• LINE – контактне визначення змінної напруги, працює як традиційний тестер. Після вставлення вимірювального щупа в отвір гнізда, за наявності фази, на дисплеї з'являться чотири лінії, загориться сигнальний діод та пролунає переривчастий звуковий сигнал.
• АВТО – автоматичне регулювання діапазону вимірювання. При вимірюванні невідомих величин приладом з ручкою ручного регулювання діапазону вимірювання слід проводити послідовно від найбільшого діапазону до найбільш точного. В іншому випадку ми ризикуємо пошкодити пристрій. Однак у випадку з мультиметром з функцією АВТО достатньо виконати одне вимірювання і мультиметр автоматично знайде оптимальний діапазон. За замовчуванням лічильник запускається в автоматичному режимі.
• RAN – ручна зміна діапазону вимірювання
• DATA HOLD – збереження поточного виміряного значення на дисплеї
• INR – вимірювання пускового струму за допомогою вимірювальних кліщів. Лічильник вимірюватиме пусковий струм через 80 мс після запуску пристрою.

Додаткова інформація:

• РК-дисплей, максимальний результат, що відображається: 6000.
• Підсвічування екрана та вимірювального поля затиску.
• Звуковий сигнал при перевірці цілісності кола при опорі нижче 50 Ом.
• Кліщі розкриваються до 25 мм.
• Вимірювальні щупи довжиною 14 см.
• Довжина кабелю зі щупами: 103 см.
• Діаметр дроту з ізоляцією: 3,6 мм.
• Чохол у комплекті.
• Конструкція із захистом від перевантаження.
• Автоматичне вимкнення лічильника після 15 хвилин бездіяльності.
• Можливість вимкнення режиму автоматичного вимкнення пристрою.
• Індикатор низького заряду батареї.
• Живлення: три батарейки 1,5 В (ААА).
