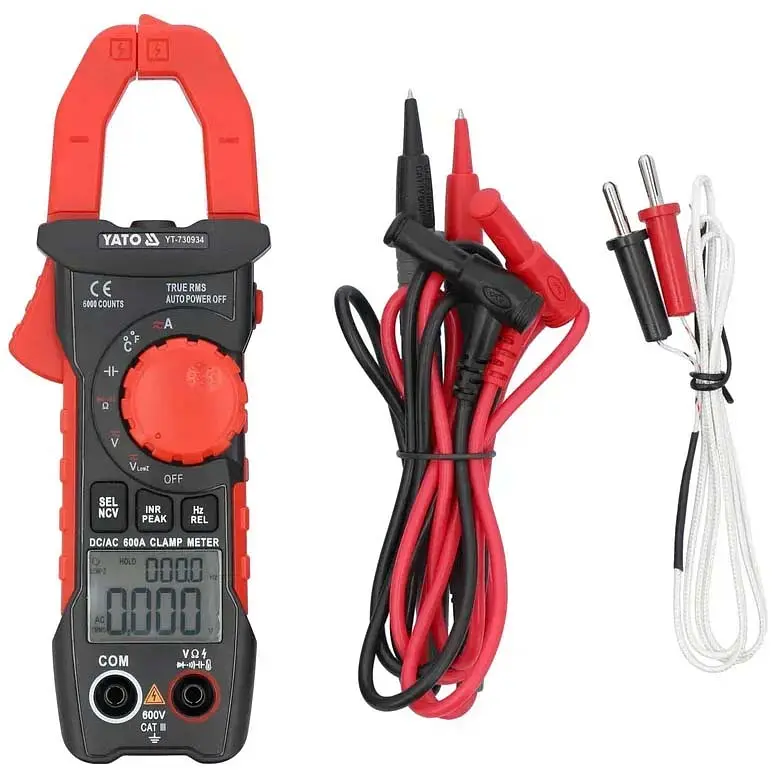

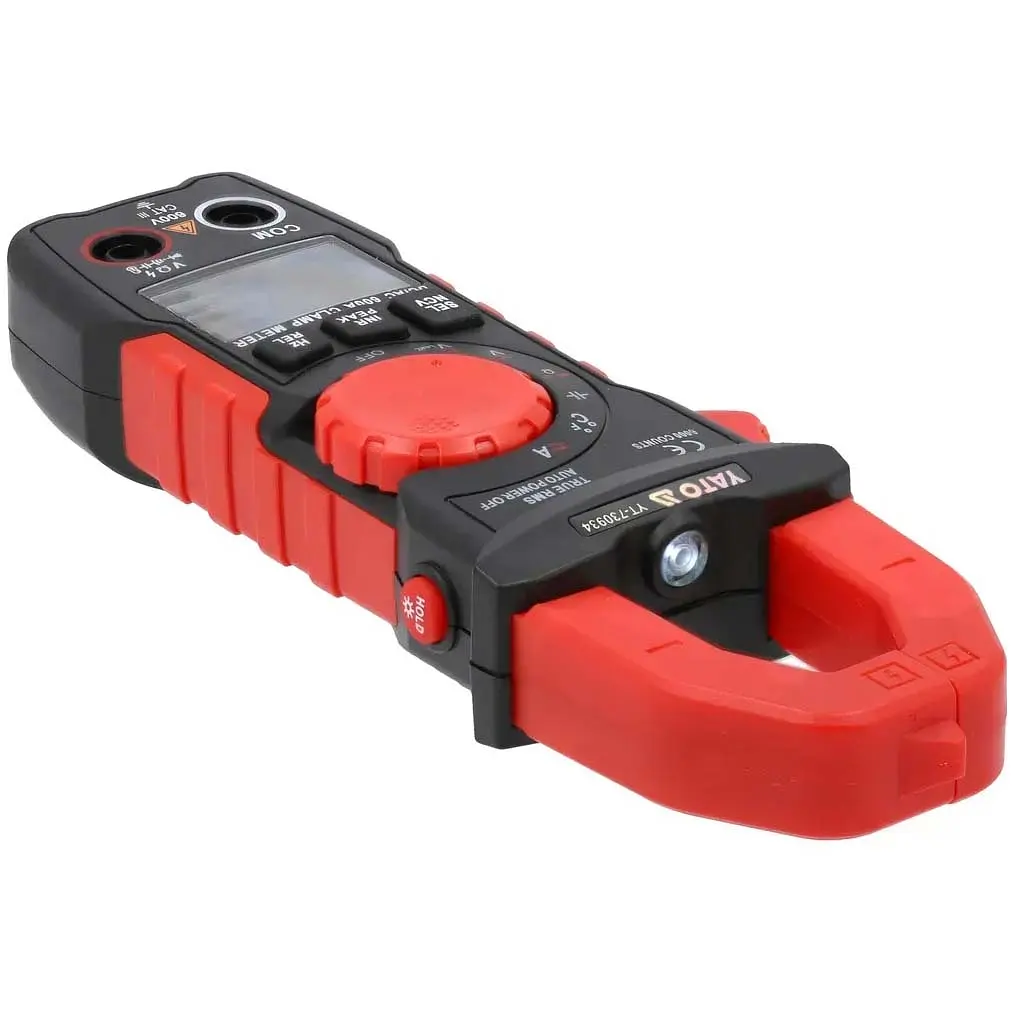

Мультиметр-кліщі для вимірювання електричних параметрів YATO 10 мА -600 А (YT-730934))

Універсальний мультиметр-кліщі Yato YT-730934 з автоматичним діапазоном для кожного виміру дозволяють виконувати базові та розширені вимірювання електричних величин.

Лічильник оснащений вимірювальними затискачами, які дозволяють вимірювати постійний і змінний струм в одному проводі за допомогою вбудованого датчика ХОЛЛА. Вимірювання виконується без необхідності роз’єднувати ланцюг або відключати його від джерела живлення та дозволяє вимірювати набагато вищу інтенсивність струму, ніж у випадку звичайних електролічильників. Кабелі вимірювальних зондів мають силіконову ізоляцію, гнучкі та стійкі до високих температур.

Примітка. Лічильники, які можуть вимірювати постійний струм, включаючи YT-730934, використовують датчик Холла для вимірювання напруженості магнітного поля. Магнітне поле Землі виникає природним шляхом, і в результаті показання вимірювача постійного струму відмінні від нуля. Кожного разу перед вимірюванням сили постійного струму необхідно наблизити вимірювальний прилад до досліджуваного проводу, обнулити його кнопкою REL, потім приєднати до перевіреного проводу і зчитати результат.

Основні вимірювання:

• Напруга змінного струму: 0-600 В змінного струму, TRUE RMS (40-1000 Гц).
• Напруга постійного струму: 0-600 В постійного струму.
• Змінний струм: AC 0-600 A, TRUE RMS (40-1000 Гц).
• Постійний струм: DC 0-600 A.
• Опір: 0-60 МОм.
• Перевірка діода: I F 1,5 мА, U R 3 В.
• Перевірка безперервності ланцюга: 0-50 Ом.

Додаткові вимірювання:

• Напруги змінного і постійного струму в режимі низького опору: 0-600 В.
• Ємність конденсатора: 0-60 мФ.
• Частота: 0-300 кГц.
• Температура: від -30 до 1000°C.
• Безконтактне визначення напруги змінного струму: NCV.

Точність вимірювання:

Приклад визначення точності вимірювання змінного струму. Розрахунок результату вимірювання: 30 А.

• Точність вимірювання лічильника YT-730934 для цього діапазону становить: ±(2,0%+30), роздільна здатність 0,01 А
• Формула розрахунку похибки вимірювання: (результат вимірювання х 2%) + 30 х роздільна здатність.
• Розрахунок: (30 х 2%) + 30 х 0,01 = 0,6 + 0,3 = 0,90 А.

Фактичний результат з урахуванням похибки вимірювання для показання 30 А = 30 ± 0,90 А.

• Результат з урахуванням похибки вимірювання для індикації вимірювання змінної напруги: 235 В = 235 ± 2,65 В.
• Результат з урахуванням похибки вимірювання для індикації вимірювання напруги постійного струму: 12 В = 12 ± 0,09 В.

Таблицю з роздільною здатністю та точністю для даного вимірювання можна знайти в посібнику користувача.

Вбудовані функції:

• TRUE RMS - лічильник відображає справжнє ефективне значення напруги/струму змінного струму. На відміну від вимірювачів усереднення, пристрої TRUE RMS показують правильне значення не тільки для синусоїдальних хвиль, але й для спотворених синусоїдальних хвиль, напр. з вищими гармоніками або квадратними або трикутними хвилями. Обов'язкова функція скрізь, де в схемі з'являються імпульсні джерела живлення, електроприводи з частотним регулюванням частоти, установки HVAC тощо.
• V lowZ - вимірювання змінної та постійної напруги в режимі низького імпедансу. Явище, широко відоме як привид напруги, може ускладнити діагностику електромереж, напр. в промислових будівлях. Він полягає в появі напруги на непідключеному проводі, в якому індукована напруга від проводу, підключеного до мережі і проходить по тому ж каналу. Функція LowZ знижує опір вимірювальних гнізд лічильника в 10 разів порівняно зі стандартним режимом вимірювання, потім лічильник вимірює напругу та споживає трохи більший струм, таким чином розряджаючи заряд, накопичений у дроті. В результаті ми отримуємо вимірювання напруги без так званої фантомної напруги.
• NCV - безконтактне виявлення змінної напруги індуктивним методом. Лічильник визначає наявність напруги в ізольованому проводі, а також може вказувати фазний провід.
• AUTO - автоматичне налаштування діапазону вимірювання (досить одного вимірювання), активовано за замовчуванням. При вимірюванні невідомих значень вимірювальним приладом з ручною зміною діапазону за допомогою ручки вимірювання слід проводити послідовно від найбільшого діапазону до діапазону, що дає найбільш точний результат - інакше існує ризик поломки приладу.
• DATA HOLD - збереження поточного виміряного значення на дисплеї.
• PEAK HOLD - збереження найвищого виміряного значення на дисплеї за допомогою вимірювальних щупів.
• ПУСКОВИЙ струм - вимірювання пускового струму за допомогою вимірювальних кліщів. Лічильник вимірює силу струму протягом 100 мс після запуску пристрою.
• REL - функція відносного значення. Дозволяє скинути показання лічильника на нуль. Необхідний у режимі вимірювання постійного струму. Датчик Холла вимірює значення навколишнього електромагнітного поля та відображає результат на дисплеї. Перед вимірюванням сили постійного струму необхідно наблизити вимірювальний прилад до досліджуваного дроту, обнулити його, а потім помістити затискачі на перевіряний провід. Завдяки цьому ми отримаємо результат, який не порушується значеннями навколишнього електромагнітного поля.

Додаткова інформація:

• РК-дисплей, максимальний результат відображення: 6000.
• Підсвічування екрану і затиск вимірювального поля.
• Звуковий сигнал під час перевірки безперервності на опір нижче 50 Ом.
• Можливість увімкнути тестування діодів і ланцюга окремо.
• Затискачі відкриваються на 25 мм і дозволяють вимірювати одиночний дріт з максимальним діаметром 25 мм.
• Вимірювальні щупи довжиною 14,5 см.
• Довжина кабелю з датчиками: 97 см.
• Діаметр дроту з ізоляцією: 3,5 мм.

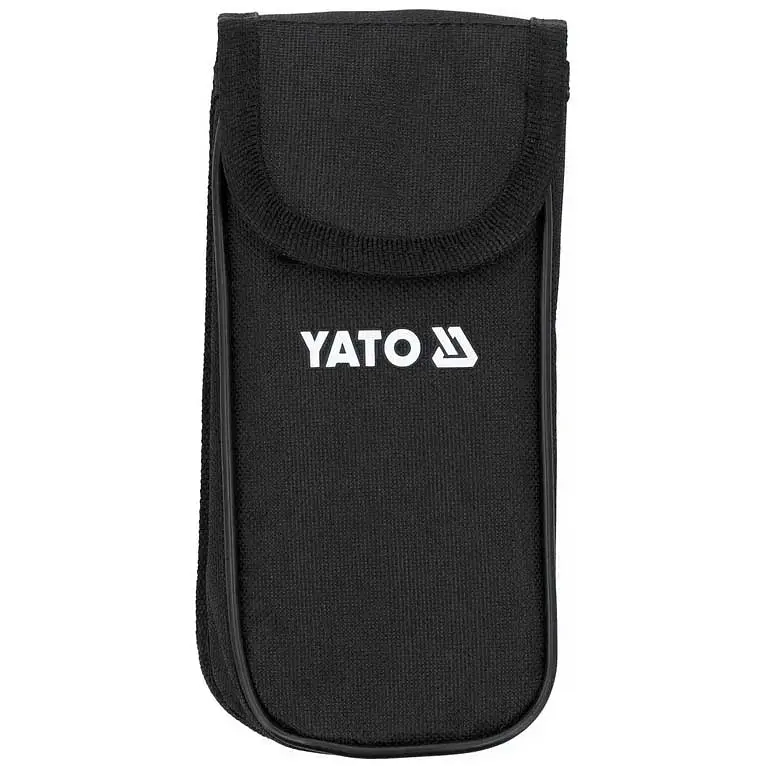

• В комплект входить чохол.
• Конструкція із захистом від перевантаження.
• Автоматичне відключення лічильника після 15 хвилин бездіяльності (цю функцію можна відключити).
• Індикатор низького заряду батареї.
• Живлення: 2 батарейки 1,5 В (ААА).

Увага!

Вимірювання струму клещами проводиться тільки на одній жилі, одному проводі. Розміщення затискачів на багатожильному кабелі без ізоляції однієї жили покаже неправильний результат або нульовий струм.
