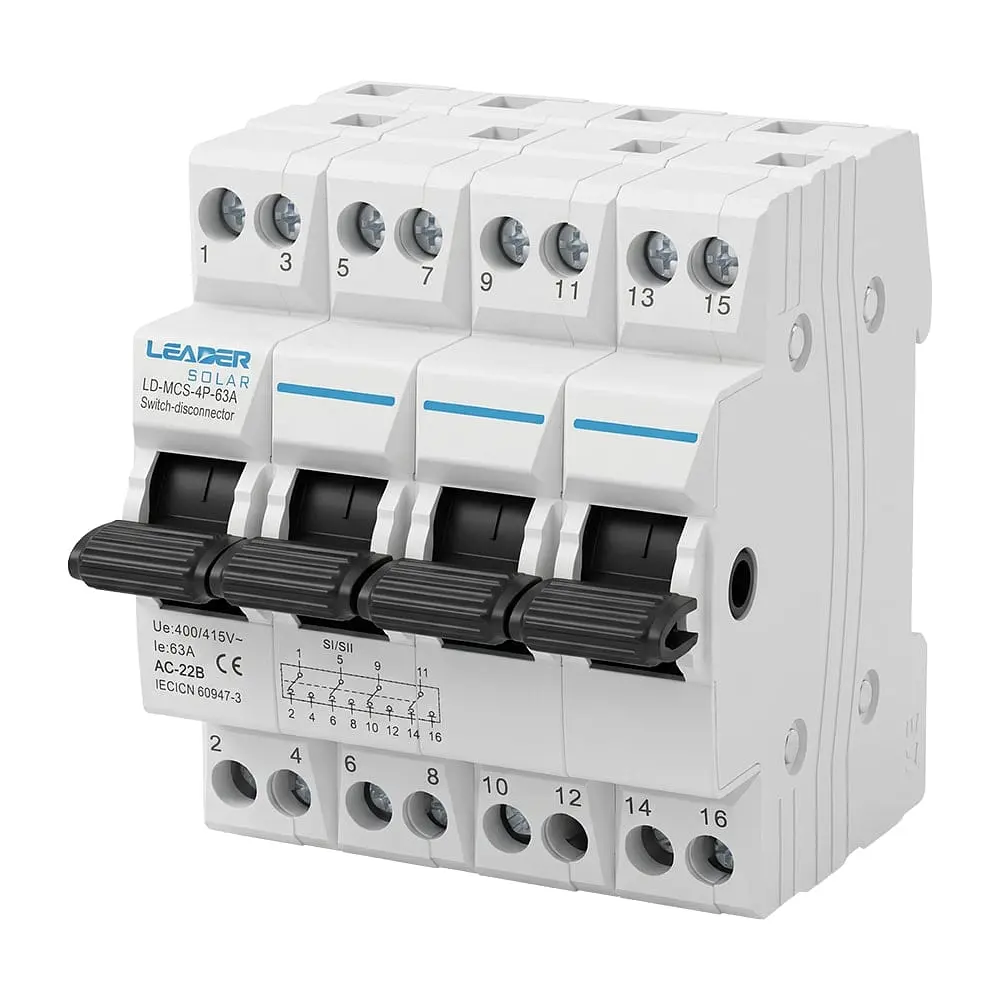

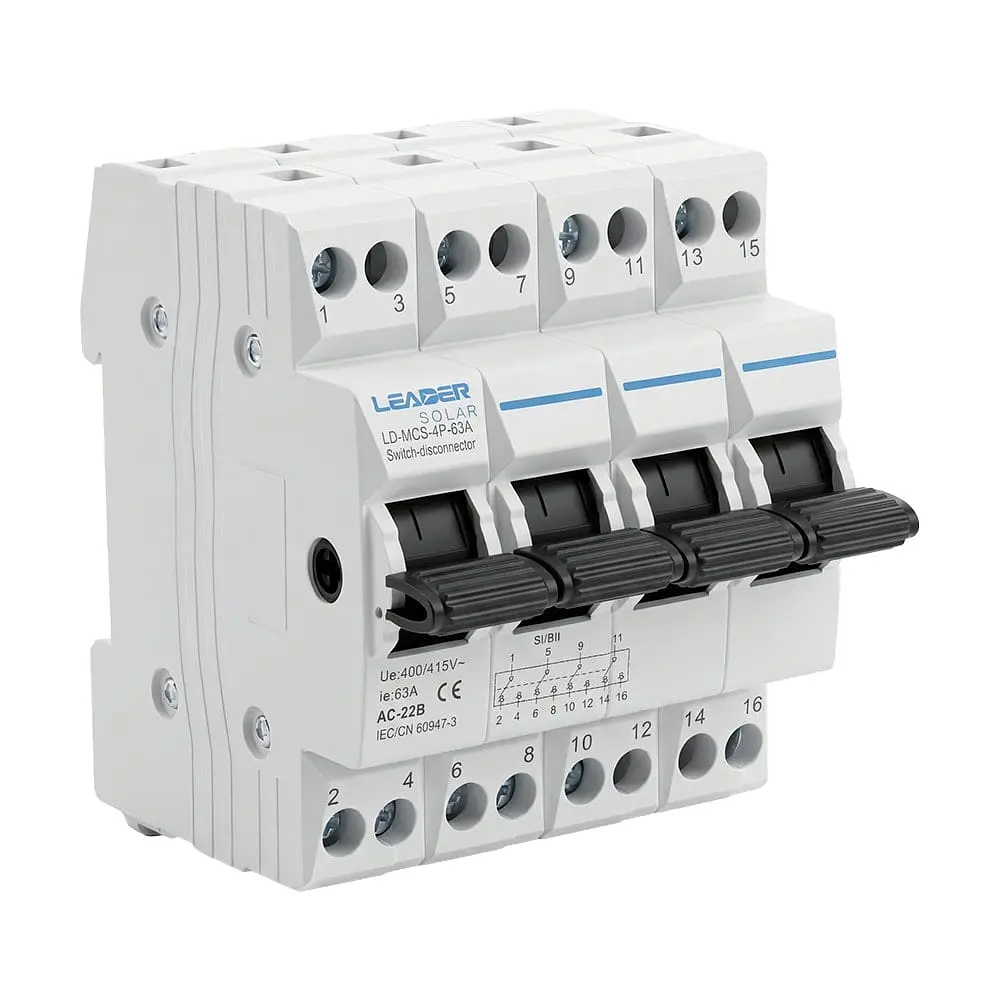

Перемикач введення резерву ручний трипозиційний під DIN-рейку Leader LD-MCS-4P 63A I-0-II 4 полюси (42-00264)

Ручний трипозиційний перемикач введення резерву під DIN-рейку Leader LD-MCS-4P 63A I-0-II призначений для ручного перемикання між двома незалежними джерелами живлення у трифазних мережах. Номінальний струм 63 А, номінальна напруга AC 230/400 В, кількість полюсів 4. Забезпечує безпечний перехід на резервне живлення з повним розірванням попереднього ланцюга.

Застосування

Ручний перемикач використовується для забезпечення електроживлення житлових будинків, офісів та промислових об'єктів, підключених до трифазної мережі, від альтернативних джерел (генераторів, інверторних систем) під час відключення основної мережі. На відміну від автоматичних систем перемикання здійснюється користувачем вручну, що дозволяє повністю контролювати процес підключення навантаження.

Завдяки чотириполюсному виконанню (4P), перемикач одночасно розриває всі три фази та нульовий провідник, що гарантує повну ізоляцію об'єкта від зовнішньої мережі та безпечну роботу резервного обладнання.

Ключові властивості

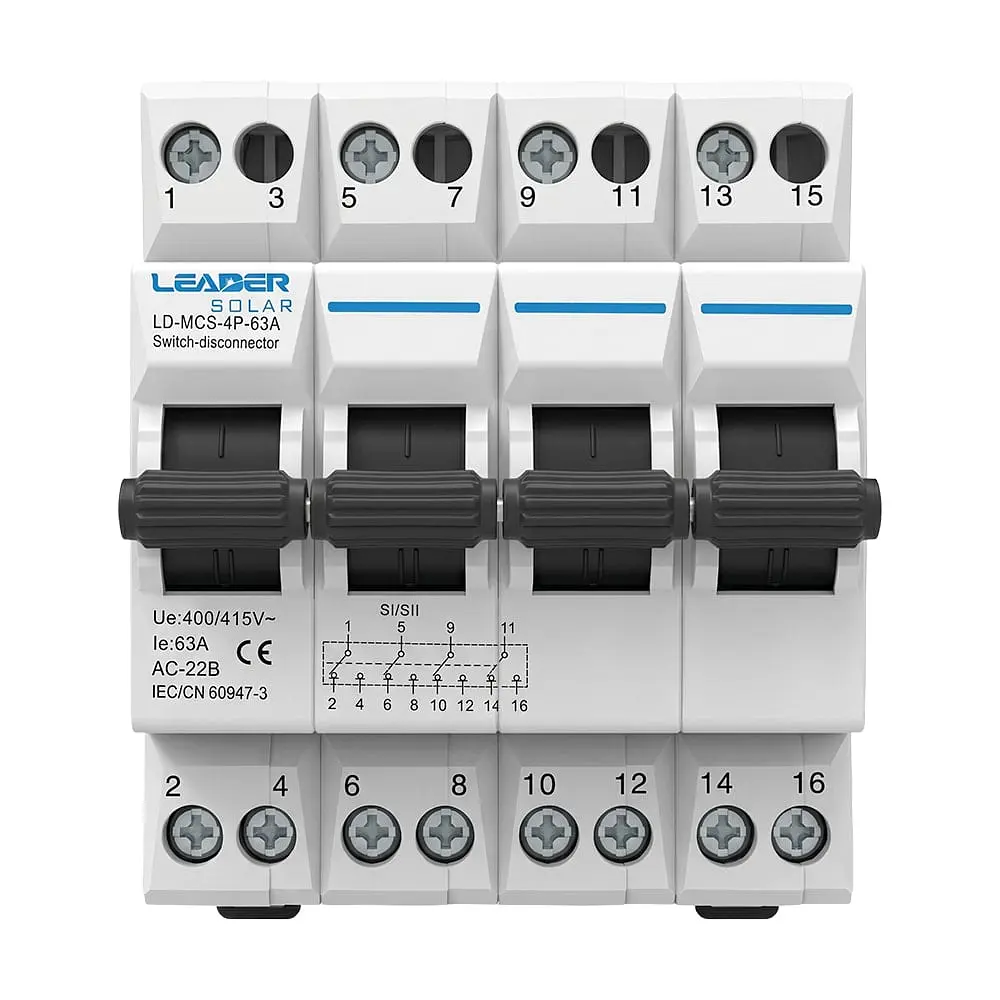

• Трипозиційний перемикач (I-0-II) для перемикання між двома лініями живлення через нейтральне положення. Позиції: «1» – основна мережа, «0» – нейтральне (мережі розімкнуті), «2» – резервне джерело.
• Кількість полюсів: 4 (одночасна комутація трьох фаз та нейтралі).
• Номінальний струм: 63 А, номінальна робоча напруга: AC 230/400 В (50/60 Гц).
• Максимальна сила струму короткого замикання (стійкість): 1200 А.
• Візуальна світлова індикація: вбудовані індикатори змінюють колір залежно від положення ручки (1=Червоний – основне живлення, 0=Зелений – вимкнено, 2=Жовтий – резервне живлення).
• На передній панелі передбачено прозоре вікно для зручного маркування джерел живлення.
• Висока механічна зносостійкість: розрахований на 10000 циклів перемикання.

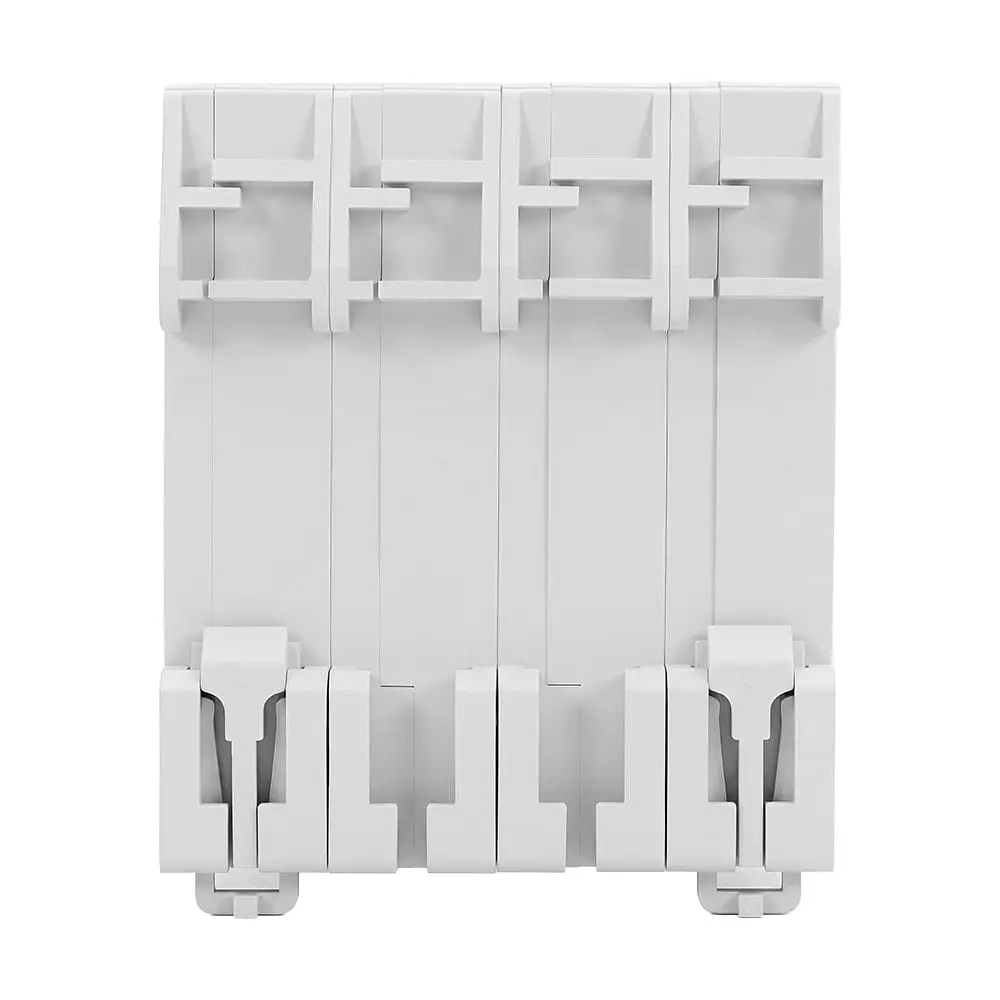

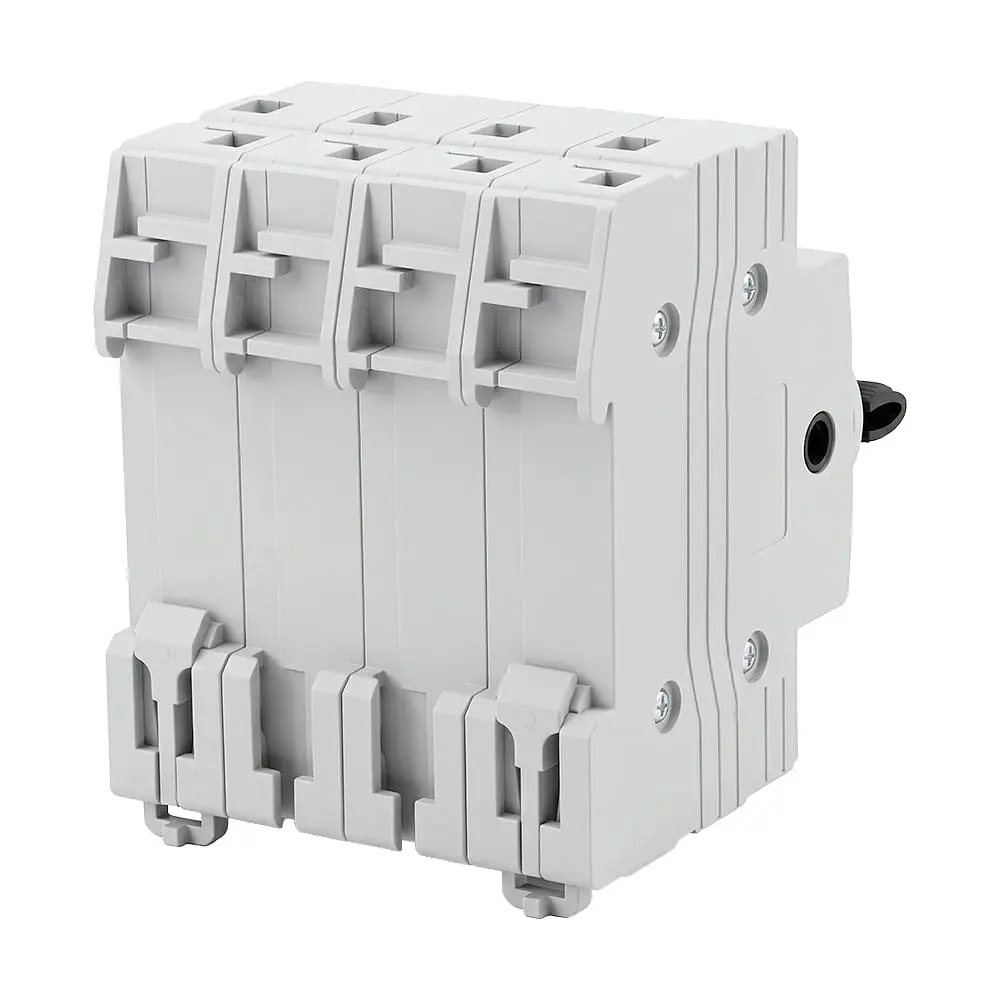

• Монтаж на стандартну DIN-рейку 35 мм.

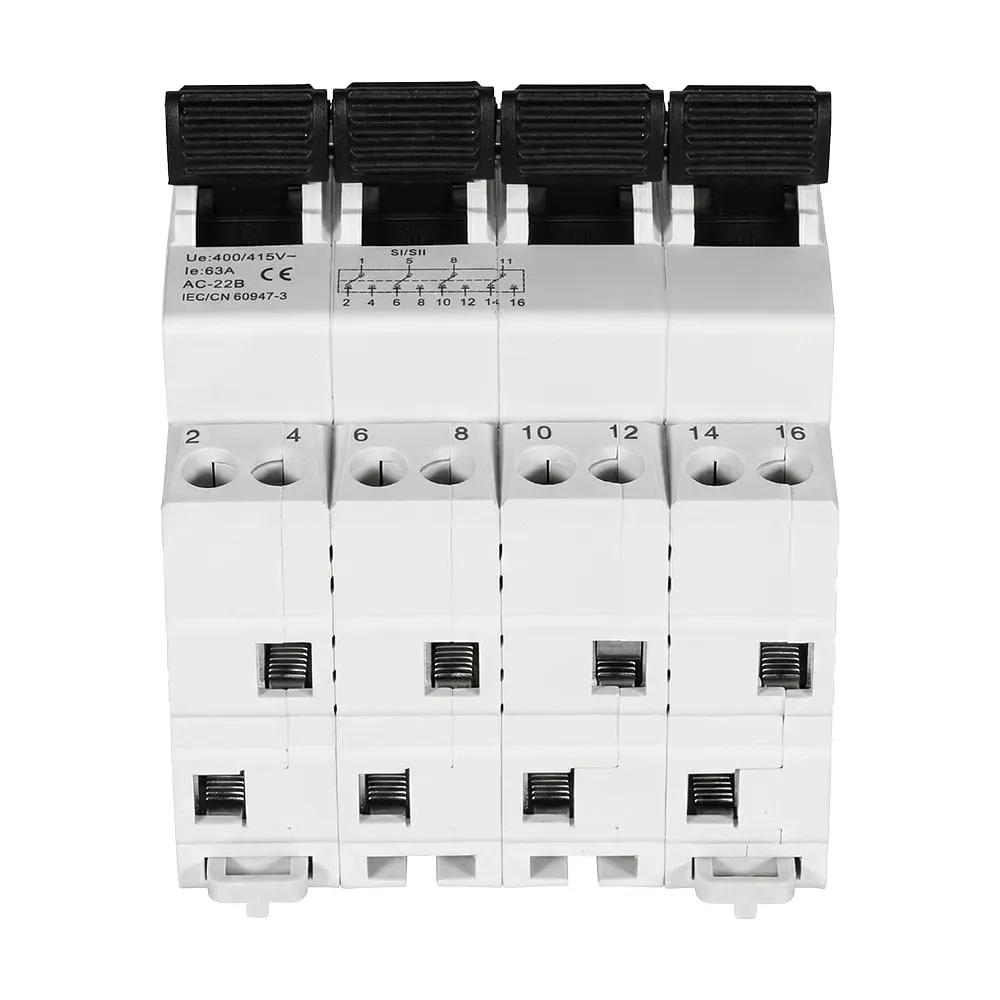

• Максимальний переріз кабелю для підключення: до 10 мм².
• Ступінь захисту корпусу IP20, робочий діапазон температур від -5°C до +50°C.
• Матеріал корпусу: стійкий до температурних впливів пластик, розміри 83.5 / 71.2 / 78.9 мм.
• Пристрій відповідає стандарту IEC 60947-3.
