Перетворювач MON485 Лунь (20-00066)

Лунь MON485- це модуль перетворення інтерфейсів для передачі даних з шини MON в універсальну шину RS-485 і назад, щоб збільшити загальну відстань передачі даних. Максимальна сумарна довжина лінії зв'язку між усіма модулями системи повинна бути не менше 1000 м. Опір термінальних резисторів - 100 Ом. Напруга живлення - 12-14 В, струм споживання - 3 мА.

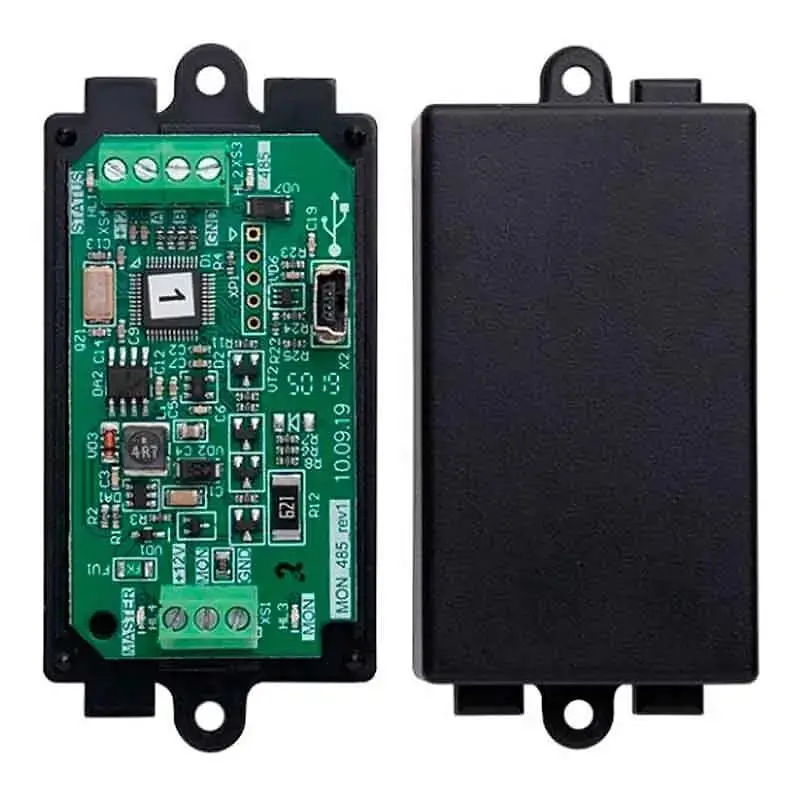

Модуль перетворення Лунь MON485 призначений для збільшення довжини передачі даних з шини MON будь-яких пристроїв "Лунь" і/або "Лінд" в універсальну шину RS-485 і назад. 2 адаптера забезпечують зв'язок по шині до 1000 м. Модуль представлений у вигляді друкованої плати в пластиковому корпусі. Для підключення до шин MON і RS-485 використовуються гвинтові клеми. Модуль повністю "прозорий" для приладів. Модуль доповнений вбудованими індикаторами:

Особливості моделі:

MON - мерехтить при обміні даними по шині MON;

MASTER - світиться, при підключенні ПІУ "Лінд" або розширювача зон;

485 - мерехтить, при обміні даними по шині RS-485;

STATUS - блимає при оновленні прошивки модуля.

Основні технічні характеристики Лунь MON485

Тип пристрою: перетворювач MON/RS-485;

Інтерфейс зв'язку з пристроєм "Лунь" і/або "Лінд": MON;

Стандарт лінії зв'язку між однотипними модулями: RS-485;

Довжина лінії зв'язку: 1000 м;

Опір термінальних резисторів: 100 Ом;

Живлення: 12-14 В;

Розміри: 80х38х21 мм;

Вага: 5 г.
