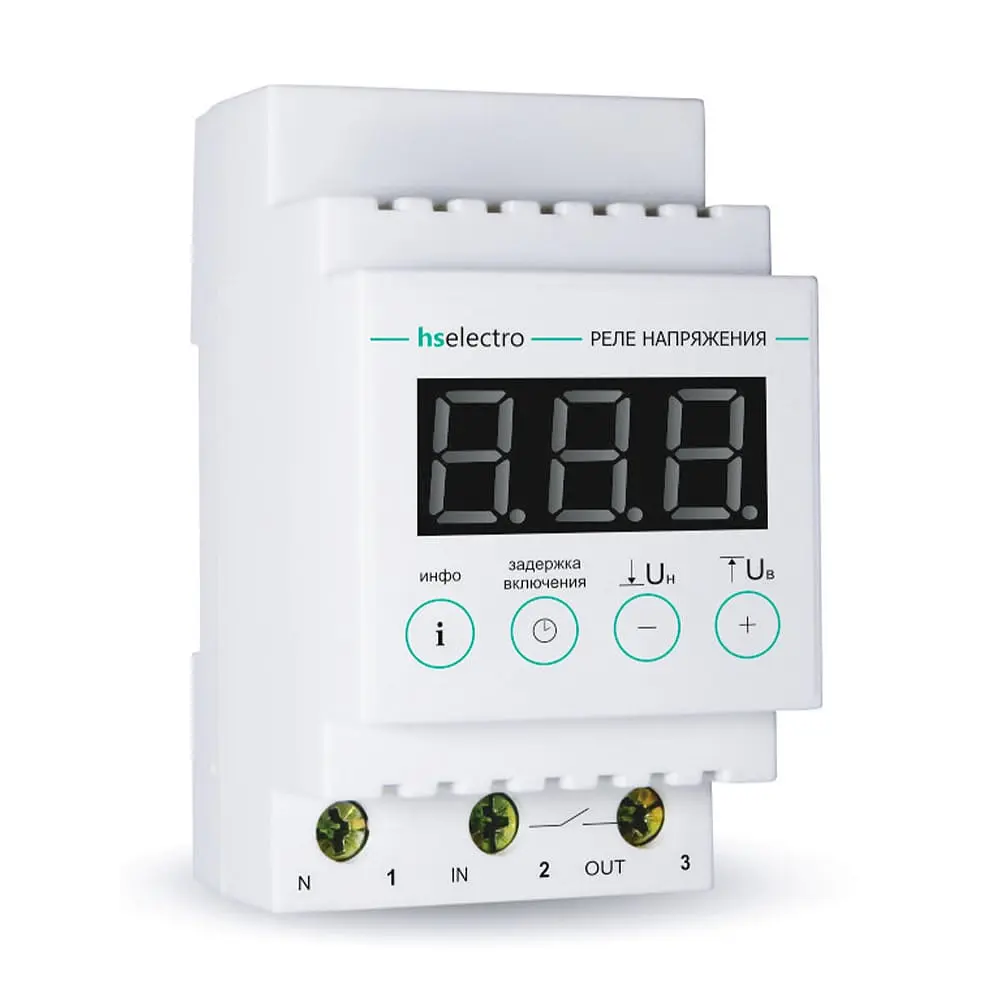

Реле напруги з термозахистом HS Electro УКН-63с термо (51-00015)

Реле напруги з термозахистом HS Electro УКН-63с термо для потужного захисту мережі для будинку з великою кількістю споживачів. Максимальний струм 63 А, потужність навантаження 13.8 кВт.

Застосування

Реле контролю напруги контролює напругу в однофазній електромережі і у разі виходу значення напруги за максимально чи мінімально допустимі межі вимикає подання струму, що захищає підключені до мережі пристрої. Підходить для захисту мережі всього будинку з великою кількість електроприладів.

Ключові властивості

• Максимальний струм 63 А, потужність навантаження 13.8 кВт.
• Напруга на вході 0-400 В, вимірювана напруга 50-400 В.
• Верхня/нижня межа напруги (регулюється): 230-270 В/120-210 В. Час вимкнення за верхньою/нижньою межою: 0.05 сек/3 сек.
• Час встановлення таймера увімкнення 5-600 сек.
• Термозахист: якщо температура всередині корпусу приладу перевищить 80°С, відбудеться аварійне вимкнення навантаження, на індикаторі висвітиться напис ПРГ. Прилад перейде в робочий режим, коли температура всередині корпусу опуститься до 60°С.
• Термостійка клема.
• Можливість коригування показань вольтметра.
• Приладом керує мікроконтролер, який вимірює, аналізує та відображає чинний рівень напруги електромережі.
• Комутація навантаження здійснюється електромагнітним реле.
• Межі вимкнення і час затримки увімкнення встановлюються користувачем за допомогою кнопок на передній панелі. Встановлені значення зберігаються в енергонезалежній пам'яті.

Особливості встановлення

Пристрій встановлюється на стандартну монтажну рейку завширшки 35 мм (DIN-рейка) і займає завширшки три стандартні модулі по 18 мм. Для підключення приладу необхідно підвести дроти живлення і навантаження. Перетин дроту слід вибирати виходячи з комутованого навантаження. Сумарна потужність усіх під'єднаних пристроїв не повинна перевищувати максимальну потужність навантаження приладу.
