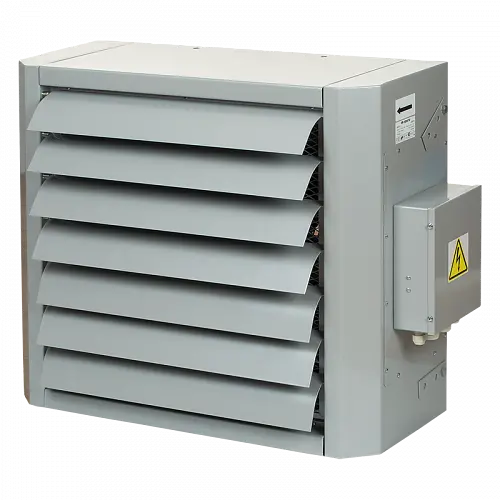

Тепловентилятор Vents АОЕ 09

Повітряно-опалювальний агрегат Вентс АОЕ 09 з електричним нагрівачем 9 кВт призначений для обігріву повітря в приміщенні за допомогою електричного нагрівача та рівномірного його розподілу за допомогою вентилятора та направляючих жалюзі. Продуктивність вентилятора 2300 м ³ /год.

Такий агрегат використовується для обігріву повітря у приміщеннях великого обсягу промислового чи комерційного призначення. Його застосування дозволяє швидко прогрівати великі приміщення або організувати локальне нагрівання робочої зони, наприклад, у великих ангарах або виробничих цехах. Встановлення повітряно-опалювальних агрегатів знижує витрати часу на встановлення та інвестиційні витрати системи опалення загалом.

Переваги повітряного опалення

• швидке досягнення заданої температури у приміщенні;
• мала інерційність системи дозволяє застосовувати змінний тепловий режим або зональне обігрів;
• висока теплопродуктивність;
• капітальні витрати на систему повітряного опалення значно нижчі, ніж на аналогічну систему водяного опалення.

Конструкція

Опалювальний агрегат Вентс АОЕ 09 складається із сталевого корпусу, осьового вентилятора та електричного нагрівача. Корпус зроблений із полімерним покриттям. Для захисту від перегріву нагрівач обладнаний термостатом, який відключає нагрівач при перевищенні критичної температури, а саме:

• при температурі вище 50°С спрацьовує основний захист з автоматичним перезапуском. Після охолодження тіней нагрівача термостат автоматично замикає керуючий ланцюг нагрівача.
• аварійний захист із ручним перезапуском (спрацьовує при температурі вище +90°С). Під час спрацювання живлення на нагрівач можна подати лише після ручного скидання аварії.

Двигун вентилятора

Використовуються асинхронні двигуни із зовнішнім ротором, які мають вбудований тепловий захист із автоматичним перезапуском.

Управління та регулювання

Для правильної та безпечної роботи повітряно-опалювального агрегату рекомендується застосовувати систему автоматики, що забезпечує комплексне керування та захист:

• автоматичне регулювання потужності та температури нагріву;
• блокування подачі живлення на нагрівач, у разі зупинки вентилятора або зниження швидкості потоку повітря, а також при спрацюванні вбудованих термостатів захисту від перегріву;
• відключення повітряно-опалювального агрегату з продуванням тінів нагрівача;
• напруга живлення на нагрівач повинна подаватися через автоматичний вимикач, струм спрацьовування якого підбирається залежно від потужності нагрівача.

Для керування режимами роботи опалювального агрегату застосовується блок автоматики УЕТ-15Д або УЕТ-30Д ( купуються окремо ).

Алгоритм регулювання температури повітряного потоку полягає в регулюванні часу вмикання/вимикання нагрівача (повної потужності) відповідно до заданих вимог до нагрівання. Блок автоматики здійснює контроль за оборотами вентилятора, забезпечуючи блокування подачі живлення на нагрівач при зупинці вентилятора або значному зниженні швидкості потоку повітря.

Блок автоматики експлуатується спільно з цифровими термостатами серії ТСТ-1-300 із сенсорним дисплеєм (ТСТД-1-300 комплектується пультом ДК) або РТС-1-400 з РК-дисплеєм (РТСД-1-400 комплектується пультом ДК), які поставляються окремо.

Термостат встановлюється у приміщенні, де знаходиться повітряно-опалювальний агрегат, він вимірює температуру та визначає режим роботи. Для коректної роботи опалювального агрегату термостат необхідно розміщувати в місці, де немає місцевого впливу від вікна, дверей і радіатора опалення. Для керування кількома повітряно-опалювальними агрегатами, що працюють в одному приміщенні, можливе використання одного термостата (не більше 10 АОЕ на один термостат).

Розподіл теплого повітря у приміщенні

Монтаж

За допомогою кронштейнів агрегат можна встановлювати на стінах (колоннах) у вертикальному положенні або на стелі (балках) у горизонтальному положенні.

УВАГА!

При установці агрегатів АОВ/АОЕ повинен бути забезпечений вільний приплив повітря до всмоктування колектора вентилятора. Для цього обов'язково має бути витримана мінімальна відстань від стіни чи стелі до агрегатів не менше 300 мм.

Технічні характеристики

Напруга, В 400. Частота струму, Гц 50. Потужність вентиляторів, Вт 140. Сумарна потужність встановлення, Вт. 9140. Струм, А 0,61. Сумарний струм установки, А 13,6. Витрата повітря, м ³ /год 2300. Швидкість обертання, об/хв 1350. Рівень шуму з відривом 3 м, дБ(А) 55. Потужність електричного нагрівача, Вт. 9000. Захист, клас IP 21. Фазність 3. вага, кг 32.
