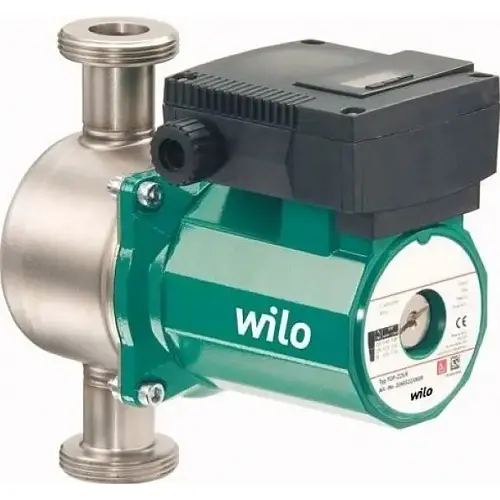

Циркуляційний насос Wilo TOP-Z 25/6 DM (2045522)

Wilo TOP-Z 25/6 DM (2045522) – цей циркуляційний насос призначений лише для питної води.

Застосовується в циркуляційних системах ГВП у промисловості та в обладнанні для будівель та споруд.

Циркуляційний насос з мокрим ротором, з різьбовим або фланцевим з'єднанням, можливий вибір ступенів частоти обертання для регулювання потужності.

Оснащення та функція.

• Ручне регулювання потужності з 3 ступенями частоти обертання.
• Насоси з 1-фазним електродвигуном:
  • P2 до 90 Вт: вбудований захист обмотки від перегріву;
  • P2 = 180 Вт: повний захист електродвигуна за допомогою захисного контакту обмотки у поєднанні з пристроєм вимкнення;
• Насоси з 3-фазним електродвигуном:
  • P2 до 90 Вт: вбудований захист обмотки від перегріву;
  • P2 ≥ 180 Вт: Повний захист електродвигуна із вбудованою електронною системою вимкнення.
• Індикатор несправності.
• Контакт для узагальненої сигналізації.
• Світловий індикатор напряму обертання.
• Електропідключення до мережі 3~230 В із опціональним штекером перемикання.
• Комбінований фланець PN 6/PN 10 (при DN 40 – DN 65).
• Теплоізолюючі кожухи.
• Додаткові функції за допомогою модуля захисту C, що дооснащується:
  • Сигналізація несправності SSM як безпотенційний нормально замкнутий контакт
  • сигналізація робочого стану SMB як безпотенційного нормально розімкнутого контакту;
  • керуючий вхід «Вимк. за пріоритетом» через зовнішній безпотенційний контакт (нормально замкнутий контакт);
  • Визначення блокування.
  • Повний захист електродвигуна з пристроєм вимкнення
  • Квітування несправності.
• Система управління здвоєними насосами (два паралельно встановлені одинарні насоси): основний/резервний режим роботи (автоматичне перемикання при несправності/зміна роботи насосів за таймером).

Гідравлічні дані Wilo TOP-Z 25/6 DM (2045522)​:

1. Максимальний робочий тиск PN - 10 бар.
2. Максимальна висота подачі H.- 6,1 м.
3. Максимальна подача Q – 5,5 м³/год.
4. Мінімальна температура середовища T: 0 °C.
5. Макс. температура перекачуваного середовища при застосуванні в HVAC T: 65 °C.
6. Мін. температура перекачуваного середовища в системах питної води T: 0°C .
7. Макс. температура перекачуваного середовища в системах питної води T: 65°C.
8. Макс. температура перекачуваного середовища в системах питної води при короткочасній роботі 2 год T:  80 °C.
9. Мінімальна температура навколишнього середовища T: 0 °C.
10. Макс. температура навколишнього середовища T:  40 °C.
11. Макс. допустима загальна жорсткість в системах циркуляції питної води:  3,57 ммоль/л (20 °dH) (3,21 ммоль/л (18 °dH) для 20/4+25/6).

Дані двигуна:

1. Під’єднання до мережі:  3~400 V, 50 Hz.
2. Номінальна потужність Р2 P:  100 Вт.
3. Номінальний струм:  0,45 A .
4. Максимальне число обертів n:  2450 1/min.
5. Споживана потужність (мін.) P: 60 Вт.
6. Споживана потужність P 210 Вт.
7. Випромінення перешкод EN 61000-6-3.
8. Стійкість до перешкод EN 61000-6-2.
9. Клас захисту двигуна – IPX4D.
10. Клас ізоляції  – H.
11. Кабельне нарізне з’єднання: 1 x PG13.5.
12. Захист двигуна – захист повного опору WSK.

Матеріали:

• Корпус насоса – нержавіюча сталь.
• Робоче колесо –  PPE-GF30.
• Вал – оксидна кераміка.
• Матеріал підшипника – графіт, просочений синтетичною смолою.

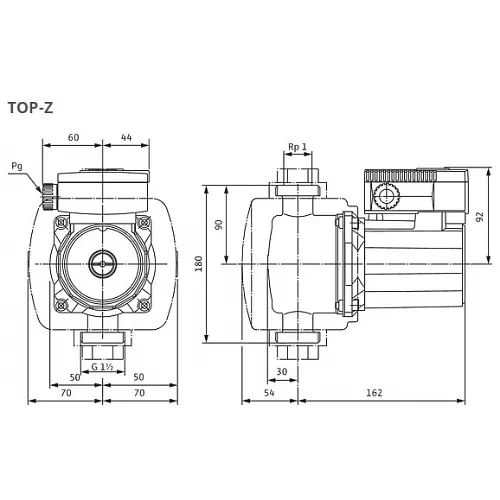

Монтажні розміри:

• Зі всмоктуючої сторони – G 1½.
• Під’єднання до трубопроводу з напірної сторони – G 1½.
• Монтажна довжина l0- 180 мм.
