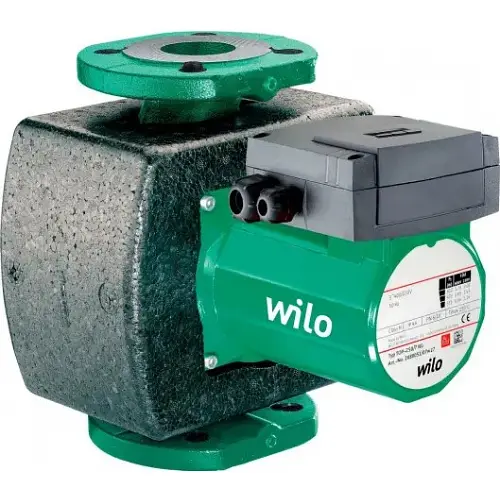

Циркуляційний насос Wilo TOP-Z 40/7 EM GG (2046631)

Wilo TOP-Z 40/7 EM GG (2046631) – цей циркуляційний насос призначений лише для питної води.

Застосовується в циркуляційних системах ГВП у промисловості та обладнанні для будівель та споруд.

Циркуляційний насос з мокрим ротором, з різьбовим або фланцевим з'єднанням, можливий вибір ступенів частоти обертання для регулювання потужності.

Оснащення та функція.

• Ручне регулювання потужності із 3 ступенями частоти обертання.
• Насоси з 1-фазним електродвигуном:
  • P2 до 90 Вт: вбудований захист обмотки від перегріву;
  • P2 = 180 Вт: повний захист електродвигуна за допомогою захисного контакту обмотки у поєднанні з пристроєм вимкнення;
• Насоси з 3-фазним електродвигуном:
  • P2 до 90 Вт: вбудований захист обмотки від перегріву;
  • P2 ≥ 180 Вт: Повний захист електродвигуна із вбудованою електронною системою вимкнення.
• Індикатор несправності.
• Контакт для узагальненої сигналізації.
• Світловий індикатор обертання.
• Електропідключення до мережі 3~230 В із опціональним штекером перемикання.
• Комбінований фланець PN 6/PN 10 (при DN 40 – DN 65).
• Теплоізолюючі кожухи.
• Додаткові функції за допомогою модуля захисту C, що дооснащується:
  • Сигналізація несправності SSM як безпотенційний нормально замкнутий контакт
  • сигналізація робочого стану SMB як нормального безпотенційного розімкнутого контакту;
  • керуючий вхід «Вимк. за пріоритетом» через зовнішній безпотенційний контакт (нормально замкнутий контакт);
  • Визначення блокування.
  • Повний захист електродвигуна з пристроєм вимкнення
  • Цвітіння несправності.
• Система управління здвоєними насосами (два паралельно встановлені одинарні насоси): основний/резервний режим роботи (автоматичне перемикання при несправності/зміна роботи насосів за таймером).

Гідравлічні дані Wilo TOP-Z 40/7 EM GG (2046631):

1. Максимальний робочий тиск PN – 10 бар.
2. Максимальна висота подачі H.-6,0м.
3. Максимальна подача Q - 16,0 м / год.
4. Мінімальна температура середовища T: 0 °C.
5. Макс. температура середовища, що перекачується при застосуванні в HVAC T: 80 °C.
6. мін. температура середовища, що перекачується в системах питної води T: 0°C.
7. Макс. температура середовища, що перекачується в системах питної води T: 80°C.
8. Макс. температура середовища, що перекачується, в системах питної води при короткочасній роботі 2 години T: 110 °C.
9. Мінімальна температура довкілля T: 0 °C.
10. Макс. Температура довкілля T: 40 °C.
11. Макс. допустима загальна жорсткість у системах циркуляції питної води: 3,57 ммоль/л (20°dH) (3,21 ммоль/л (18°dH) для 20/4+25/6).

Дані двигуна:

1. Підключення до мережі: 1~230 V, 50 Hz.
2. Номінальна потужність P2 P: 1800 Вт.
3. Номінальний струм: 1,62A.
4. Максимальна кількість обертів n: 2700 1/min.
5. Потужність (хв.) P: 175 Вт.
6. Потужність P 340 Вт.
7. Випромінювання перешкод EN 61000-6-3.
8. Стійкість до перешкод EN 61000-6-2.
9. Клас захисту двигуна – IPX4D.
10. Клас ізоляції – H.
11. Кабельне різьбове з'єднання: 2 x PG13.5.
12. Захист двигуна – зовнішній захист повного опору WSK.

Матеріали:

• Корпус насоса – сірий чавун.
• Робоче колесо – PPE-GF30.
• Вал – нержавіюча сталь.
• Матеріал підшипника – графіт, просочений синтетичною смолою.

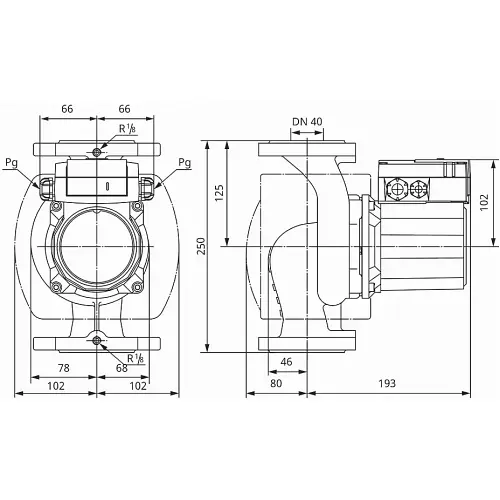

Монтажні розміри:

• З всмоктувальної сторони – DN 40.
• Підключення до трубопроводу з напірної сторони – DN40.
• Монтажна довжина 10-250 мм.
