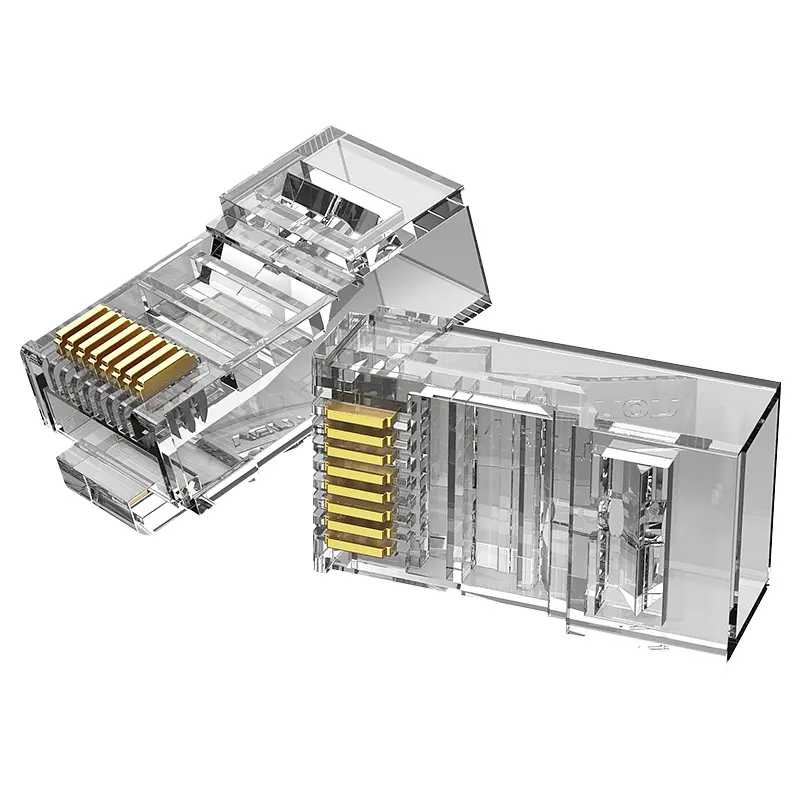

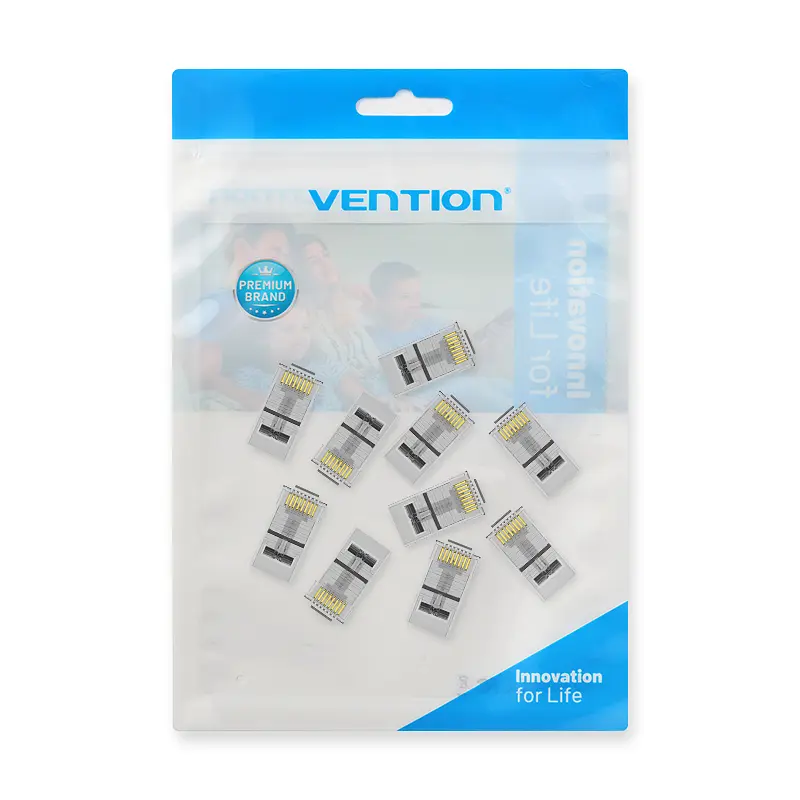

Модульные штекеры для витой пары Vention 100 шт. коннекторы RJ45 Cat.6 UTP для жил 23–26 AWG для однопроволочных и многопроволочных жил диаметр канала для жилы 1,1 мм трёхзубые позолоченные контакты прозрачные (IDDR0-100)

Модульные штекеры RJ45 предназначены для изготовления и ремонта сетевых кабелей из неэкранированной витой пары. При выборе учитывайте калибр проводников и диаметр каждой жилы вместе с изоляцией.

Подбор кабеля и оборудования

Коннекторы Cat.6 UTP подходят для однопроволочных и многопроволочных жил. Одного совпадения калибра недостаточно: каждая жила вместе с изоляцией должна проходить в канал штекера. Диаметр канала, указанный в характеристиках, относится к отдельной изолированной жиле, а не к внешнему диаметру кабеля.

Неэкранированный штекер не соединяет экран кабеля с экраном порта. Если нужна линия с непрерывным экранированием, используйте экранированные коннекторы.

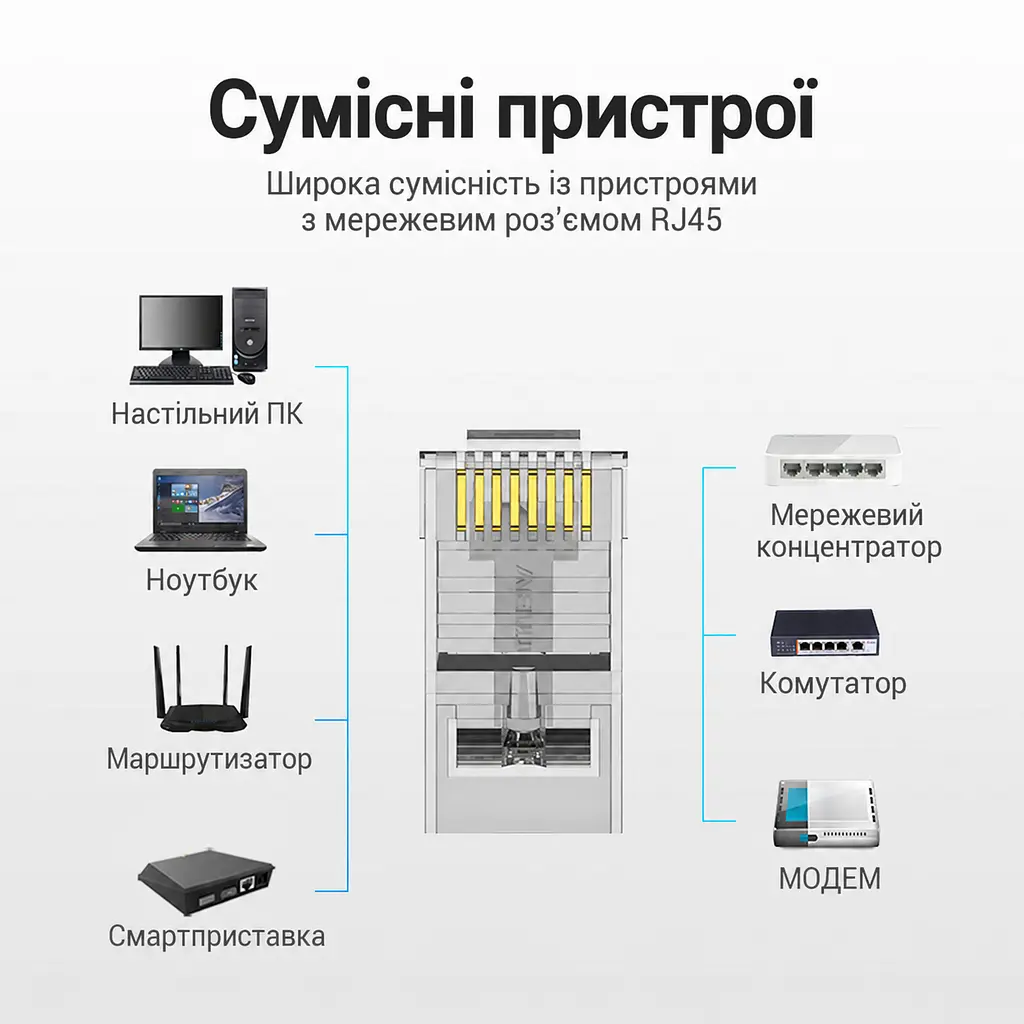

Изготовленный кабель можно использовать с настольными компьютерами, ноутбуками, маршрутизаторами, смарт-приставками, концентраторами, коммутаторами и модемами при наличии у них сетевого порта RJ45.

Подготовка к обжиму

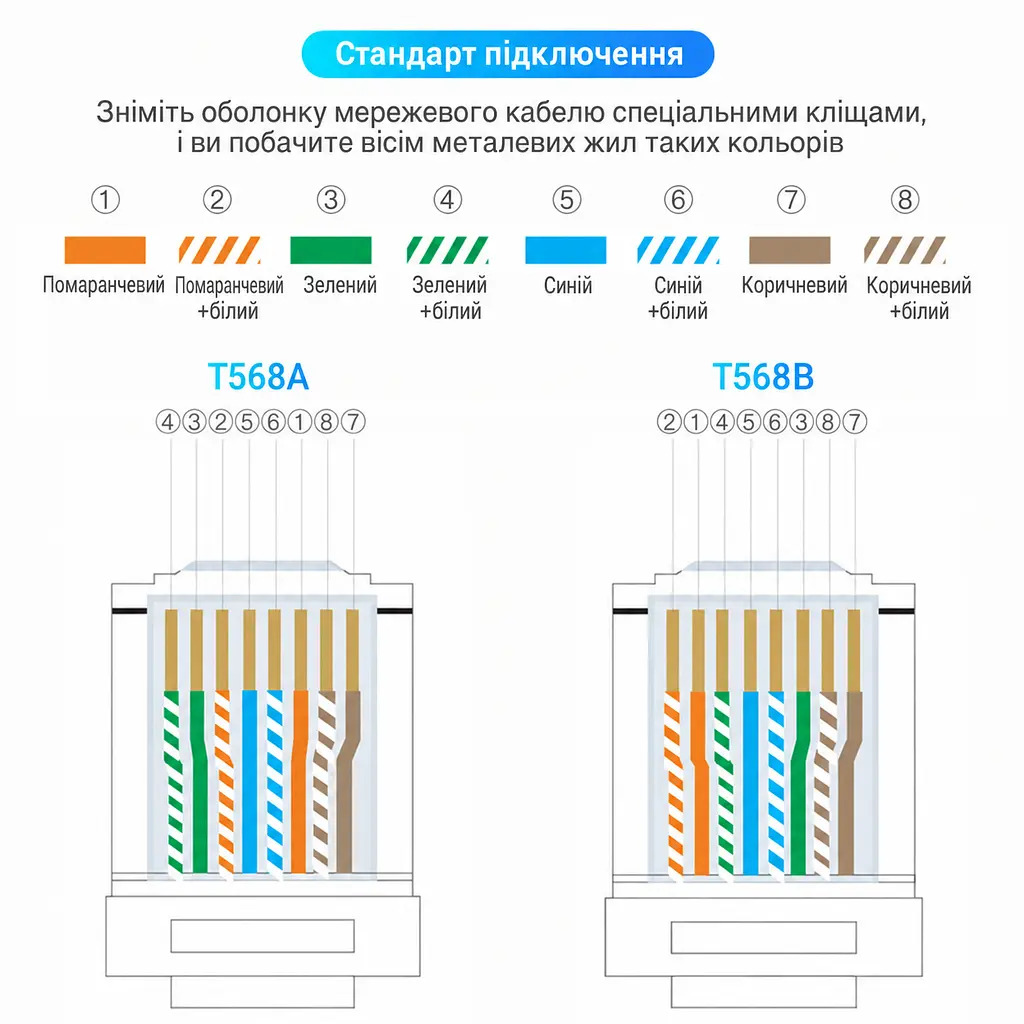

Перед раскладкой жил снимите внешнюю оболочку кабеля клещами для сетевого кабеля, чтобы открыть восемь цветных проводников.

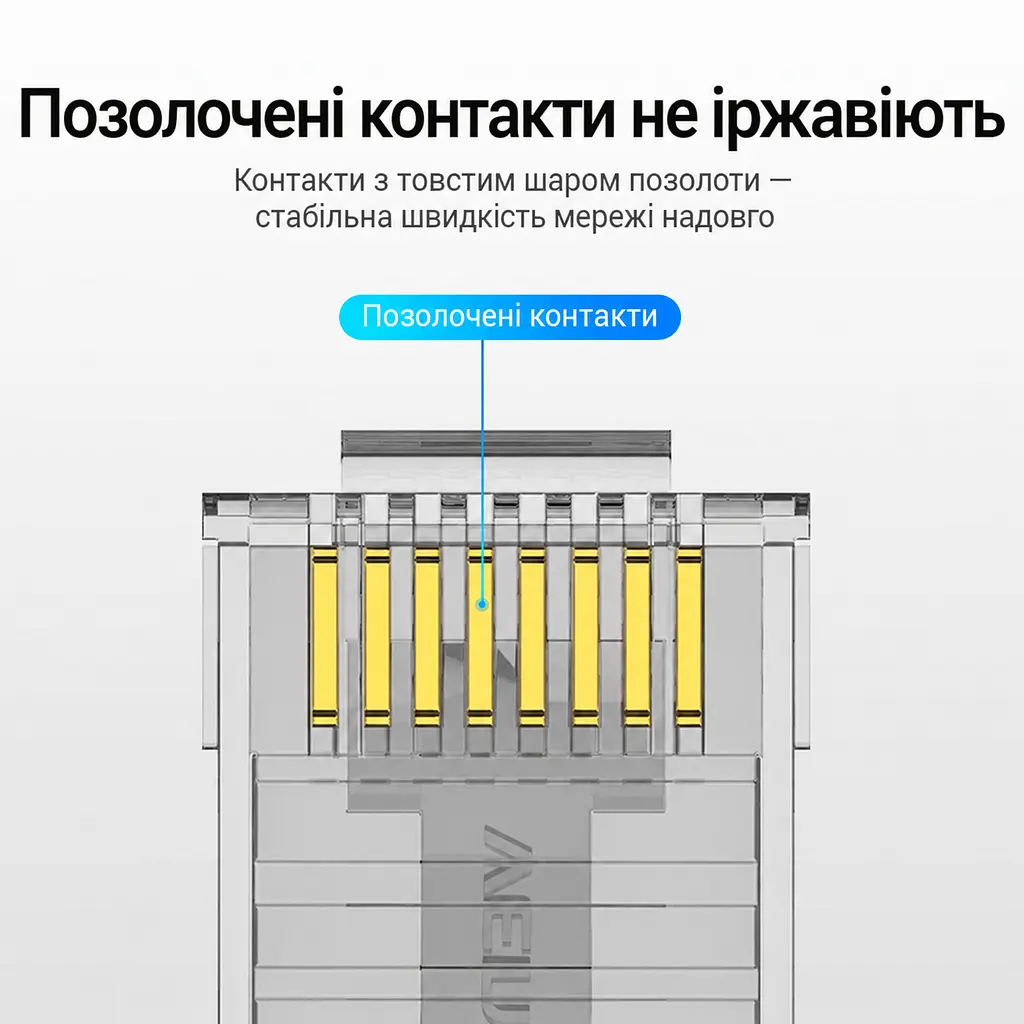

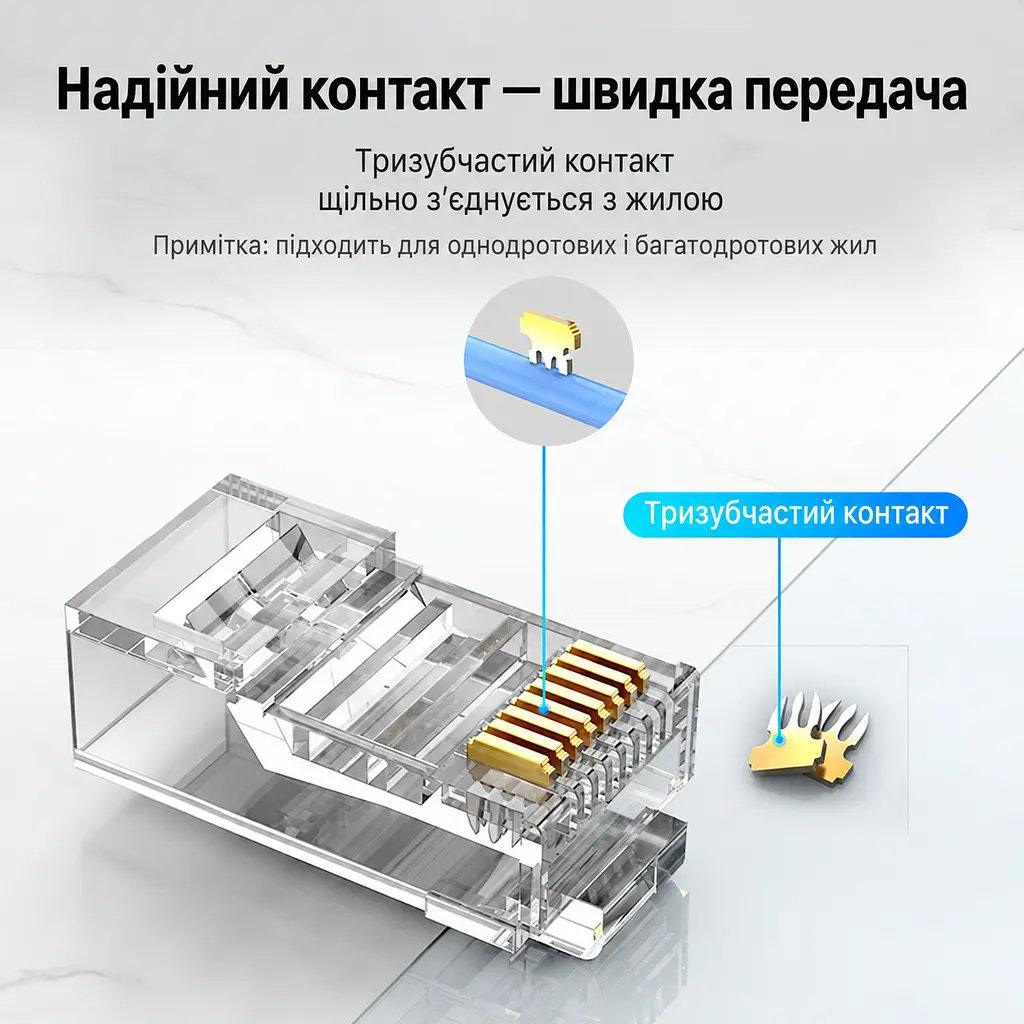

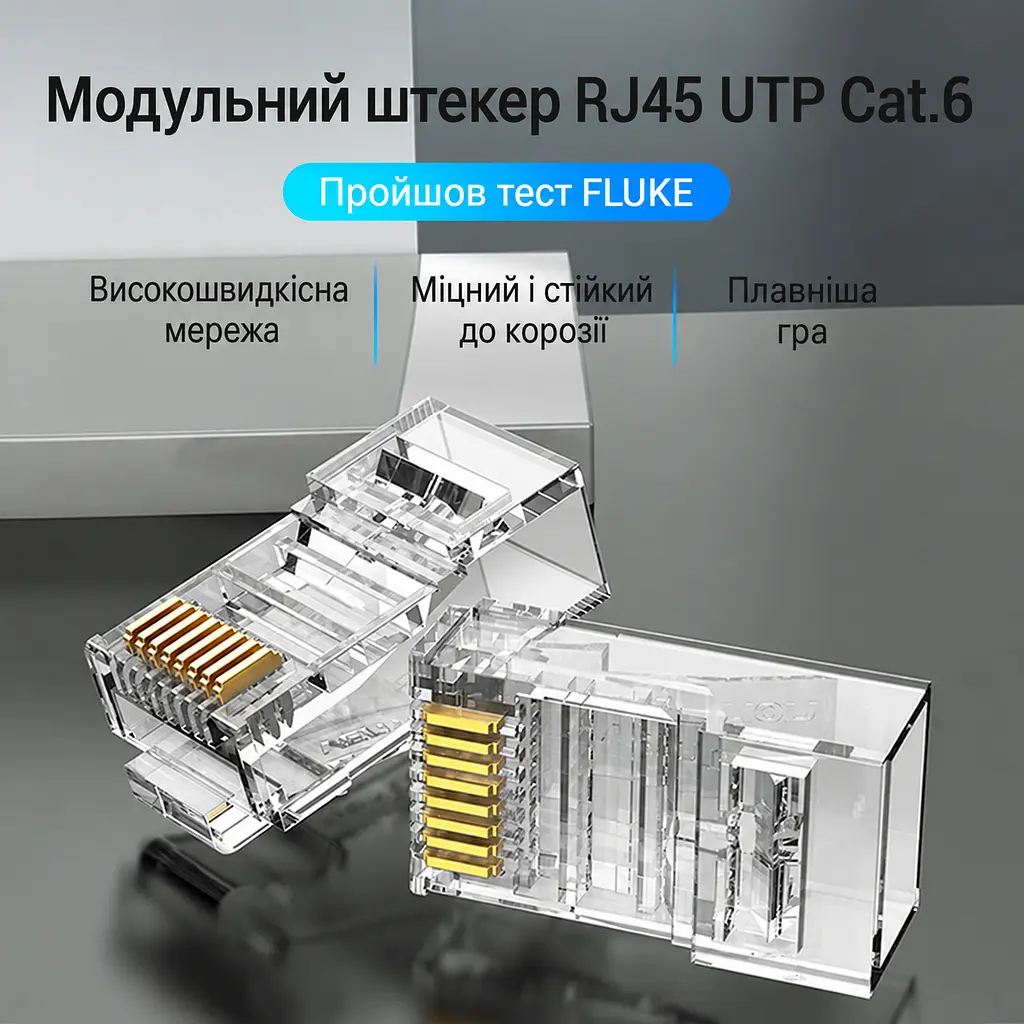

Прозрачный корпус позволяет проверить порядок и посадку жил перед обжимом. Трёхзубая конструкция контактов обеспечивает плотное соединение с жилой.

Прямая и перекрёстная схемы

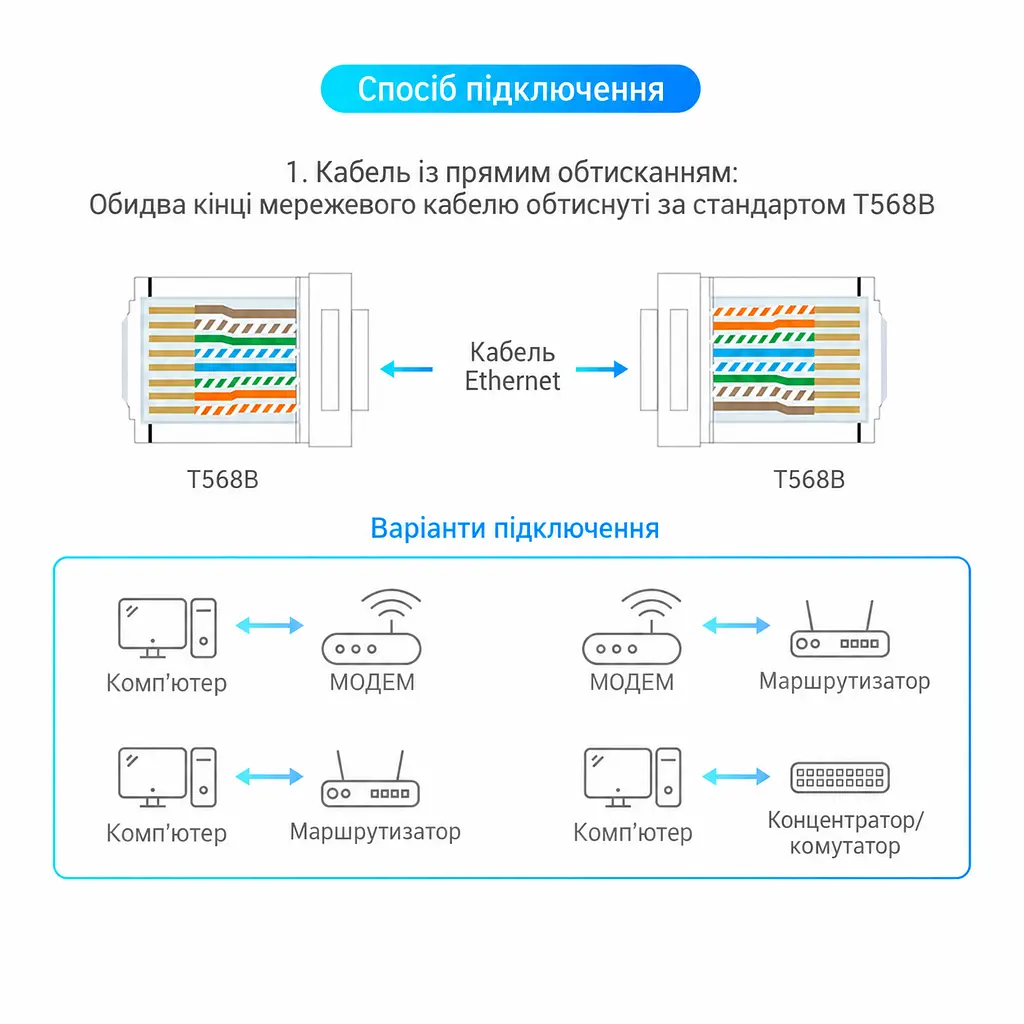

• Прямой кабель: T568B на обоих концах. Примеры подключения: компьютер — модем, модем — маршрутизатор, компьютер — маршрутизатор, компьютер — концентратор/коммутатор.

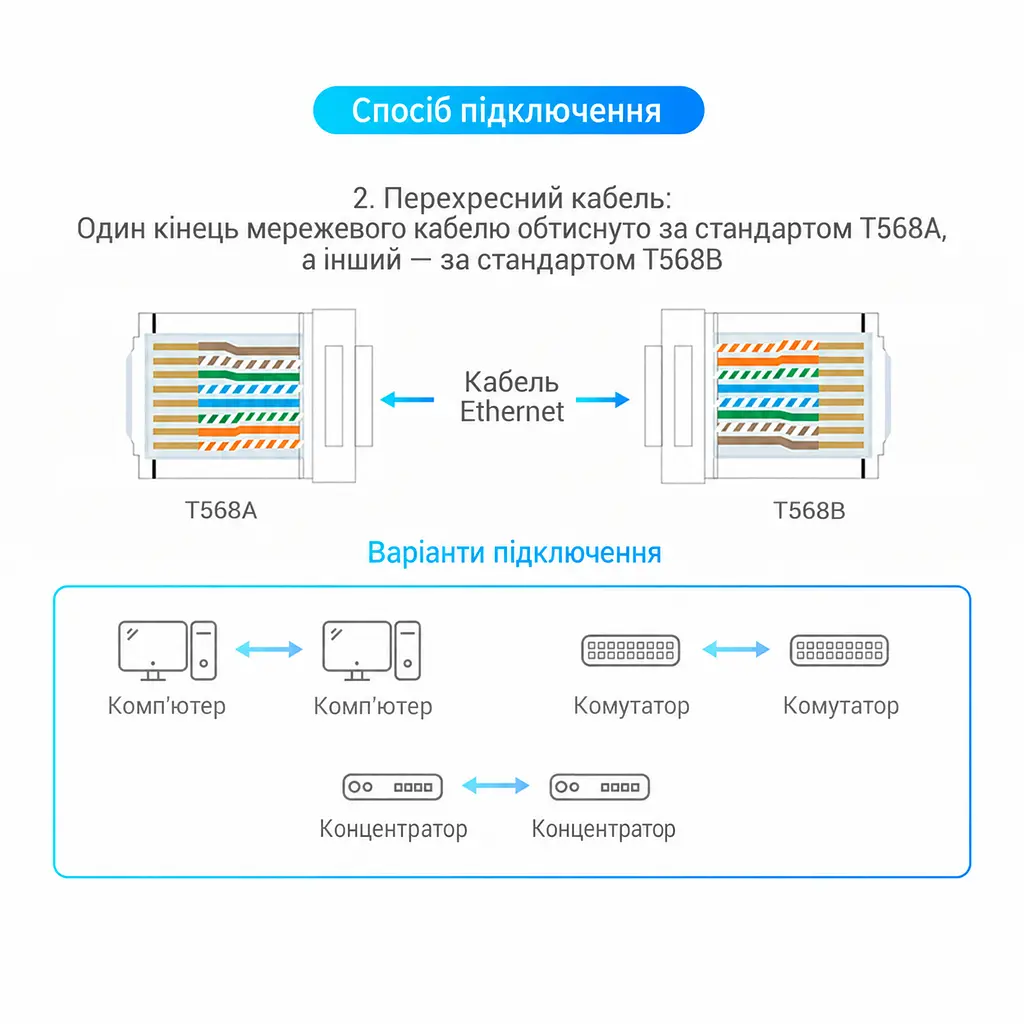

• Перекрёстный кабель: T568A на одном конце и T568B на другом. Примеры подключения: компьютер — компьютер, коммутатор — коммутатор, концентратор — концентратор. Это примеры применения схемы, а не универсальное требование к таким парам устройств.

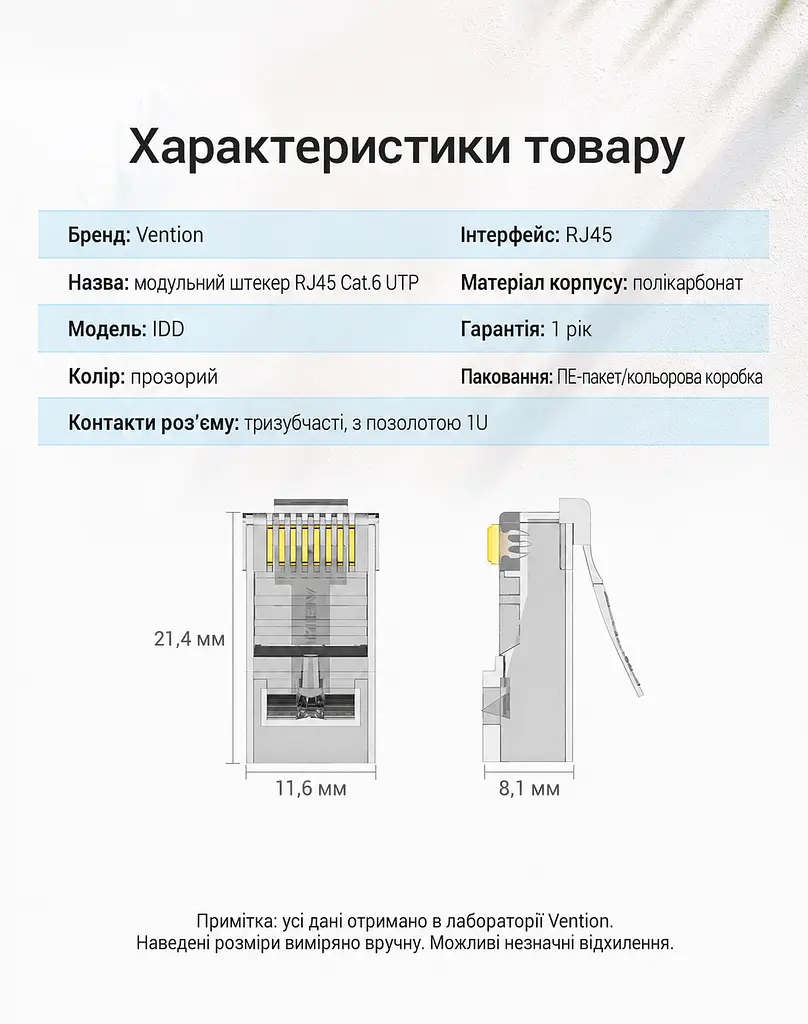

Технические характеристики
