Электрический котел Italtherm City Class 24 C

Назначение.

Газовый двухконтурный котел Italtherm City Class 24 C (301021487) – это прибор, предназначенный для производства тепловой энергии при сжигании природного газа, которая используется для нагрева воды системы отопления и приготовления горячей сантехнической воды системы водоснабжения.

Общее описание.

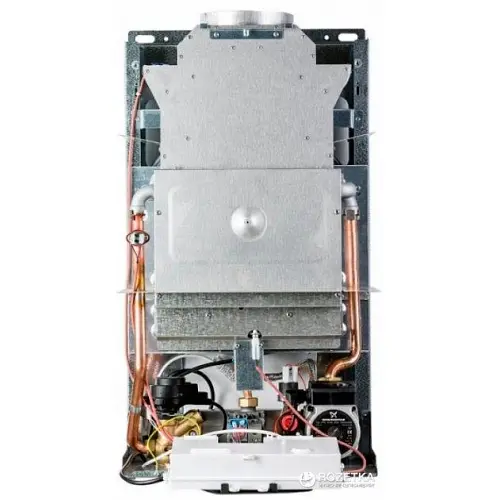

Основой газовых котлов ТМ Italtherm есть камера сгорания. В верхней части камеры сгорания установлен медный теплообменник, поверхность которого защищена высокотемпературной краской на алюминиевой основе для защиты от кислотной коррозии. На выходе из теплообменника размещен предохранительный термостат перегрева.

В нижней части камеры сгорания смонтирована инжекционная газовая горелка, где происходит сгорание газовоздушной смеси. Он оборудован электродом розжига и электродом контроля пламени. К горелке подсоединен газовый клапан, регулирующий подачу газа в установленном автоматикой диапазоне.

Внутри котла установлен циркуляционный насос для принудительной циркуляции воды в отопительной системе, который расположен на обратной линии котла. В насос встроен автоматический воздушный клапан. Контроль воды в системе отопления осуществляет реле низкого давления. Избыточное давление контролирует предохранительный клапан (3 бар). Тепловое расширение воды отопительной системы компенсирует встроенный расширительный бак.

Нагрев горячей воды для бытовых нужд осуществляется в пластинчатом теплообменнике. Включение нагрева сантехнической воды происходит при запросе датчика протока.

Котлы с открытой сгорающей камерой оснащены колпаком дыма и датчиком тяги; в котлах с закрытой камерой установлены вентилятор и дифференциальное реле дыма (прессостат) для контроля работы вентилятора.

Управление котлом производится с помощью панели управления. Она включает регуляторы-переключатели режимов и температуры, ЖК-дисплей. Встроенная плата управления с микропроцессором производит автоматическое включение, контролирует работу и возможные неисправности и обеспечивает безопасную эксплуатацию оборудования пользователем.

Принцип работы.

Режим отопления.

При запуске котла в режиме отопления автоматика производит диагностику датчиков, включается циркуляционный насос, происходит разжигание и включение газовой горелки и нагретая вода из котла поступает в радиаторы системы отопления. Электронная плата постоянно контролирует температуру нагретой воды и сравнивает с температурой, установленной пользователем. Функция автоматической модуляции регулирует подачу газа на горелку, за счет чего достигается заданная температура, экономится газ и повышается эффективность котла. Когда температура воды превышает заданную, подача газа в горелку прекращается и котел переходит в режим ожидания до начала следующего цикла нагрева.

Если при работе оборудования в режиме отопления возникла потребность в горячем водоснабжении (кран горячей воды открыт), котел автоматически переходит в режим нагрева сантехнической воды и будет работать в этом режиме до завершения процесса.

Режим горячего водоснабжения.

Нагрев воды для бытовых нужд в системе горячего водоснабжения начинается автоматически с момента открытия крана горячей воды. Горячая вода будет поступать до тех пор, пока открыт кран. В котле установлен пластинчатый теплообменник, где происходит нагрев горячей воды. Установка температуры сантехнической воды производится с панели управления.

Функциональные свойства.

• Современный эксклюзивный дизайн.
• Открытая и закрытая камера сгорания (С – настенные газовые котлы с открытой камерой сгорания, F – настенные газовые котлы с закрытой камерой сгорания).
• Гидравлическая группа из латуни с двумя теплообменниками.
• Современная электронная плата управления.
• Подключение комнатного хронотермостата, пульта ДУ, датчика наружного воздуха.
