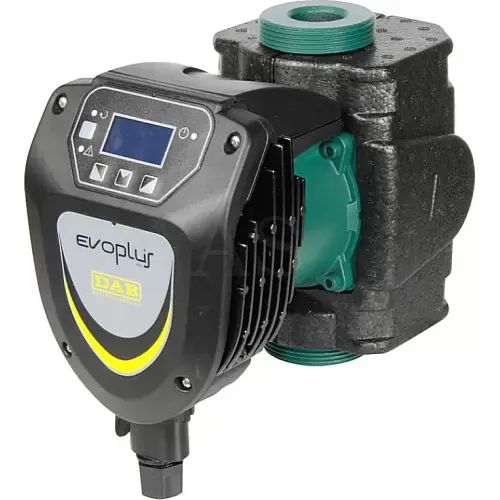

Циркуляційний насос DAB EVOPLUS 80/180 XM (60150944)

ЦИРКУЛЯЦІЙНІ НАСОСИ З ЕЛЕКТРОННИМ РЕГУЛЮВАННЯМ ДЛЯ СИСТЕМ ОПАЛЕННЯ І КОНДИЦІОНУВАННЯ ПОВІТРЯ.

ОБЛАСТИ ЗАСТОСУВАННЯ.

Циркуляційні насоси з електронним регулюванням DAB EVOPLUS 80/180 XM можуть бути використані в системах опалення, вентиляції та кондиціювання повітря для житлових та комерційних будівель, включаючи великі житлові будівлі, багатоквартирні будинки, клініки та лікарні, школи, офісні будівлі, об'єкти нерухомості.

Поодинокі версії доступні з різьбовими патрубками 1 ½”, 2” та фланцевими патрубками DN 32, DN 40, PN 6 / PN 10 / PN 16. .

Спеціальне виконання корпусу насоса, виготовленого із бронзи – для циркуляції питної води.

ЗАСТОСУВАННЯ В СИСТЕМАХ ОПАЛЕННЯ.

Нагрівання (температура), необхідне в різних приміщеннях, значно змінюється протягом дня/ночі через температуру навколишнього середовища та зміни рівня розміщення. Ця ситуація ускладнюється різними вимогами для різних приміщень та відкриттям або закриттям деяких «гілок» у складних системах. Електронний пристрій у насосів з «мокрим» ротором, здатний виявляти зміни, необхідні установкою, та автоматично адаптувати до них параметри насоса, завжди забезпечуючи при цьому максимальний ККД із мінімальним споживанням енергії.

ЗАСТОСУВАННЯ В СИСТЕМАХ КОНДИЦІОНУВАННЯ ПОВІТРЯ .

На відміну від звичайних насосів з електронним регулюванням, насоси EVOPLUS можуть бути використані також у системах кондиціонування повітря, де температура рідини, що перекачується нижче, ніж температура навколишнього середовища. У таких умовах на зовнішній поверхні насоса часто утворюється конденсат, але це не порушує нормальну роботу електронних і механічних частин. Конструкція пристрою розроблена таким чином, щоб конденсат міг зливатись, не пошкоджуючи компоненти конструкції.

КОНСТРУКТИВНІ ОСОБЛИВОСТІ.

Єдиний корпус, що включає гідравлічну частину, виготовлену з чавуну та синхронний двигун з «мокрим» ротором. Корпус двигуна із алюмінію. Завдяки надточній конструкції і гладкій внутрішній поверхні, насоси мають високі гідравлічні характеристики. Всмоктувальний та напірний патрубки у виконанні «ін-лайн». Поодинокі насоси постачаються в комплекті з ізоляційними кожухами, щоб уникнути втрати тепла та/або утворення конденсату на корпусі насоса. Будьте дуже уважними, необхідно перевірити, щоб отвори зливу конденсату не виявилися закритими або частково засміченими, що може призвести до неправильної роботи насоса. Циркуляційні насоси EVOPLUS підключаються до лінії електроживлення за допомогою зручного роз'єму зі штекером, що входить у комплект поставки, що робить підключення простим та швидким.

Робоче колесо з технополімеру, керамічний вал двигуна, встановлений на графітові підшипники, що змащуються рідиною, що перекачується. Сорочка ротора та статора з нержавіючої сталі. Упорне кільце з кераміки, кільця ущільнювачів з етиленпропілену, пробка для випуску повітря з латуні. Синхронний двигун із постійним магнітом. У здвоєних версіях напірний патрубок вбудований зворотний клапан перекидного типу, що запобігає рециркуляції рідини через непрацюючий насос. У стандартне постачання також входить глухий фланець, що встановлюється у випадку, коли один із двох двигунів знаходиться на обслуговуванні. Стандартне виконання корпусу насоса PN 16; фланцеві патрубки мають 4 отвори, сумісні з PN 6 / PN 10 / PN 16 фланцями у відповідь для взаємозамінності насосів в існуючих системах.

КОНСТРУКТИВНІ ОСОБЛИВОСТІ EVOPLUS ДЛЯ ПОБУТОВИХ СИСТЕМ ОПАЛЕННЯ (ЕЛЕКТРОННИЙ ПРИСТРІЙ).

EVOPLUS – циркуляційні насоси, керовані за допомогою IGBT – пристрою на базі NPT-технології останнього покоління для підвищення ефективності та надійності. Особливості включають: датчики управління двигуном, багатофункціональний модуль PWM, висока частота обертання, що практично усуває шуми, спеціалізований 32-бітний процесор, оптимізований space vector algorithm.

Інтуїтивно зрозумілий і функціональний інтерфейс користувача дуже зручний для будь-якого користувача. Рідкокристалічний дисплей, що легко читається, 4 кнопки управління, спливаюче меню відповідно до новітніх тенденцій в області мобільної телефонії і дуже широкий функціональний діапазон означає, що насоси EVOPLUS - воістину революційний продукт. Надійна та міцна конструкція, поєднана із сучасним та інноваційним дизайном, доповнює продукт також і з естетичної точки зору.

Цей модельний ряд був розроблений для роботи з пульта дистанційного керування.

Технічні характеристики:

1. Температура рідини, що перекачується: від -10 °С до + 110 °С.
2. Рідина, що перекачується: чиста, без твердих включень і мінеральних масел, не в'язка, хімічно нейтральна, за характеристиками аналогічна воді. (Макс. Вміст гліколю - 30%).
3. Максимальний робочий тиск: 16 бар (1600 кПа).
4. Макс. температура довкілля: +40 °С.
5. Ступінь захисту: IP 44
6. Клас електробезпеки: F.
7. Стандартна напруга: однофазна 220/240 В, 50/60 Гц.
