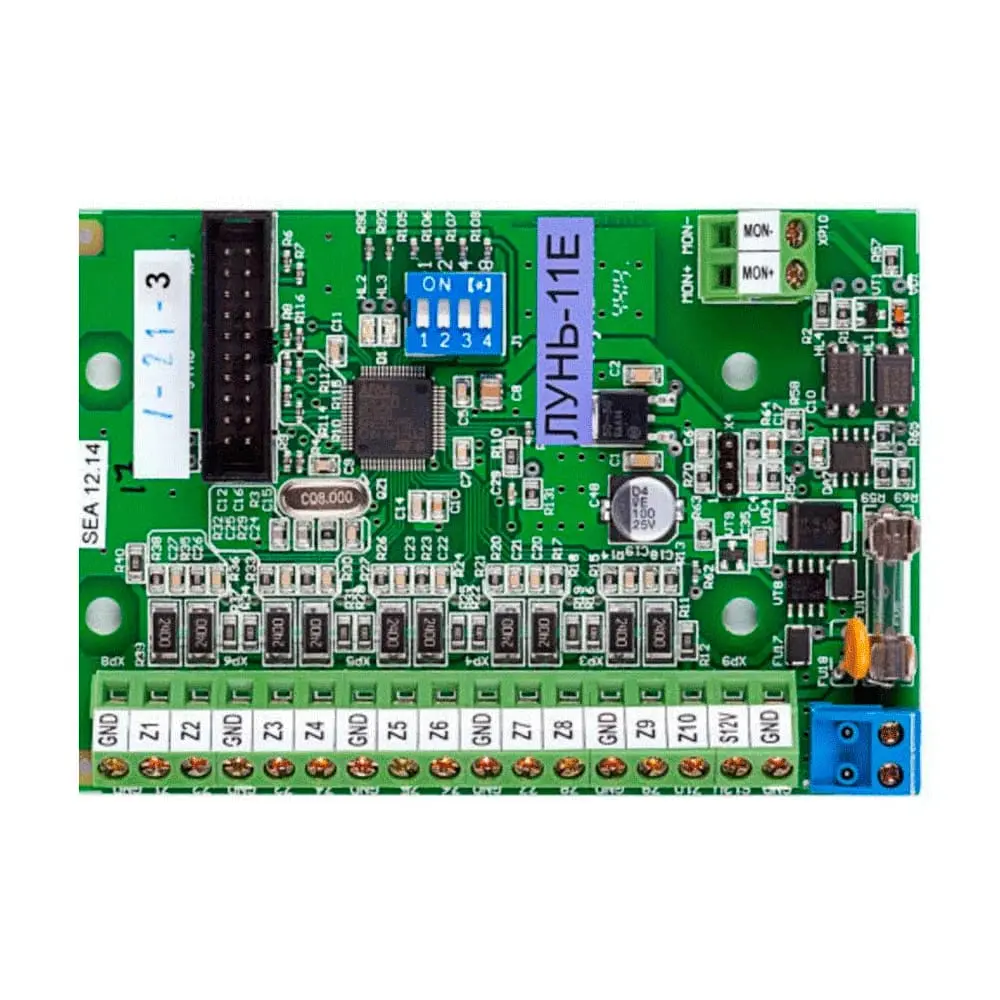

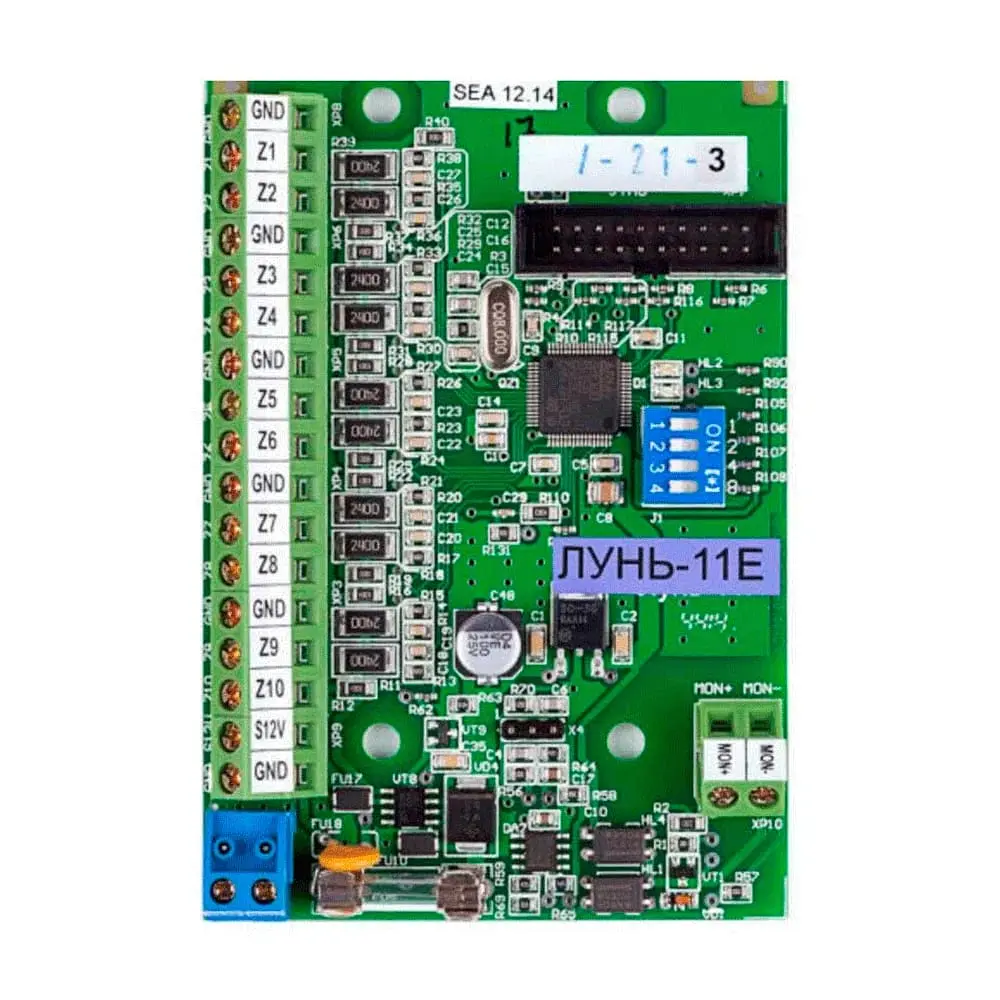

Модуль розширення зон Лунь 11Е (20-00027)

"Лунь-11Е" - це модуль розширення, який використовується для роботи у складі приладу приймально-контрольного охоронно-пожежного (ППКОП) "Лунь-11". Основне призначення плати "Лунь-11Е" - це додати в ППКОП "Лунь-11" до існуючих ще 10 пожежних шлейфів або сигналізації. Типи шлейфів: "Затриманий", "Прохідний", "Охоронний", "24-годинний", "Постановочний", "Залишаюся вдома" і "Пожежний". Максимальна кількість сповіщувачів в шлейфі – 32.

На модулі "Лунь-11Е" присутні індикатор наявності подій у вигляді світлодіода червоного кольору і індикатор обміну по шині MON у вигляді світлодіода зеленого кольору. Короткі спалахи через короткий інтервал зеленого світлодіода сигналізують про процес обміну між МР і ППКОП. Короткі спалахи через довгий інтервал червоного світлодіода вказують на наявність подій, а короткі спалахи через короткий інтервал – про відсутність подій.

Приєднують до клем модуля пристрою індикації і управління "Лінд-11" і "Лінд-11ТМ", плати розширювачів "Лунь-11E" і "Лунь-11Н". Віддалене управління МР здійснюється за допомогою ППКОП "Лунь-11" за допомогою програми "Конфігуратор 11". Щоб вимкнути звуковий сповіщувач при порушенні шлейфу, необхідно встановити параметр "Тихий". Напруга від блоку живлення "NES-35" 14,5-18 В.
