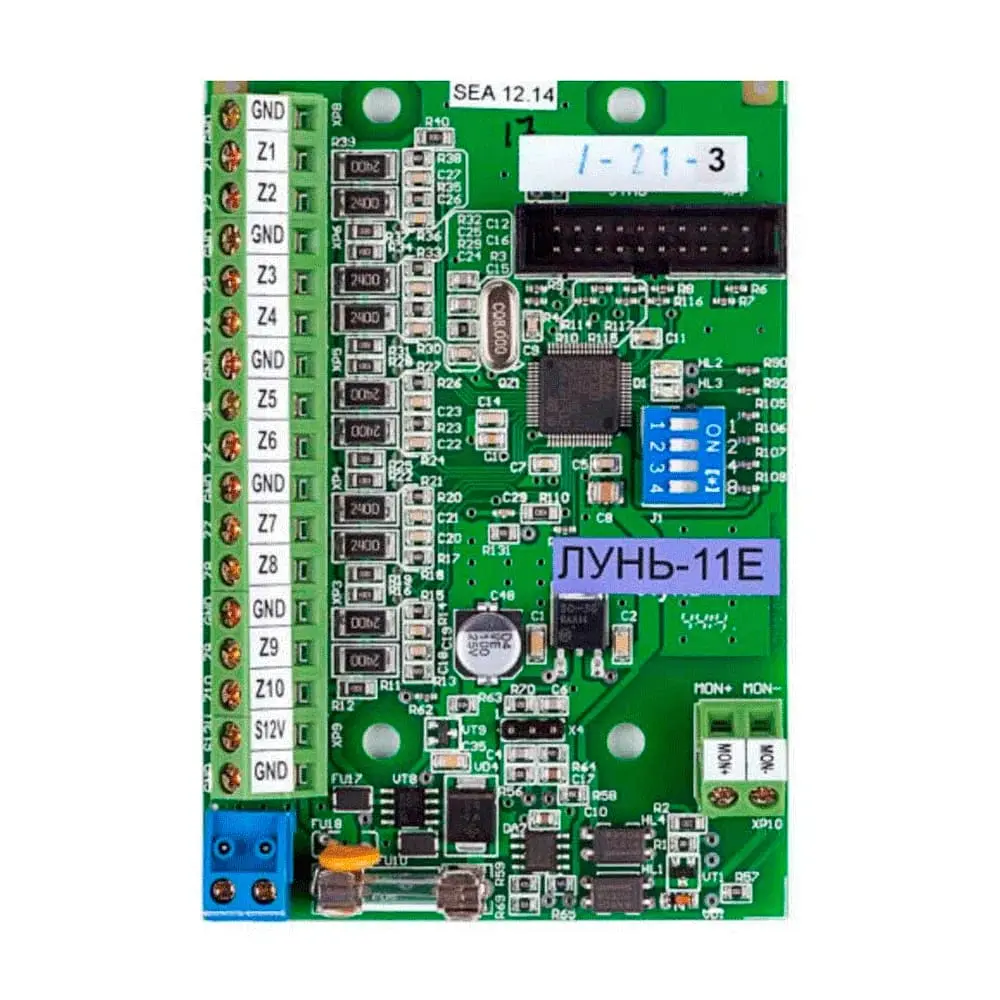

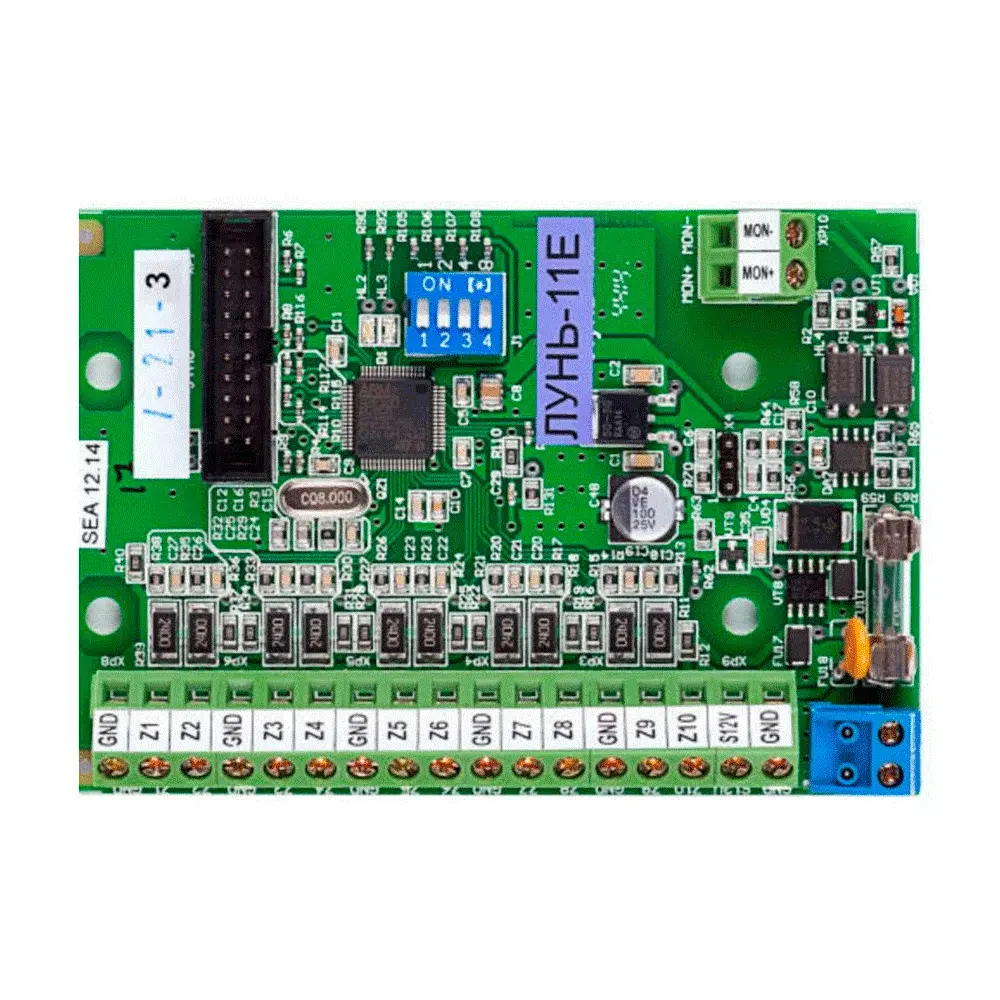

Модуль расширения зон Лунь 11Е (20-00027)

"Лунь-11Е" - это модуль расширения, который используется для работы в составе прибора приемочно-контрольного охранно-пожарного (ППКОП) "Лунь-11". Основное назначение платы «Лунь-11Е» — это добавить в ППКОП «Лунь-11» к существующим еще 10 пожарных шлейфов или сигнализации. Типы шлейфов: «Задержанный», «Проходной», «Охранный», «24-часовой», «Постановочный», «Остаюсь дома» и «Пожарный». Максимальное количество извещателей в шлейфе – 32. На модуле "Лунь-11Е" присутствуют индикатор наличия событий в виде светодиода красного цвета и индикатор обмена по шине MON в виде светодиода зеленого цвета. Короткие вспышки через короткий интервал зеленого светодиода сигнализируют о процессе обмена между МР и ППКОП. Короткие вспышки через длинный интервал красного светодиода указывают на наличие событий, а короткие вспышки через короткий интервал – об отсутствии событий.

Присоединяют к клеммам модуля устройства индикации и управления «Линд-11» и «Линд-11ТМ», платы расширителей «Лунь-11E» и «Лунь-11Н». Удаленное управление МР осуществляется с помощью ППКОП «Лунь-11» с помощью программы «Конфигуратор 11». Чтобы отключить звуковой оповещатель при нарушении шлейфа, необходимо установить параметр «Тихий». Напряжение от блока питания «NES-35» 14,5-18 В.
