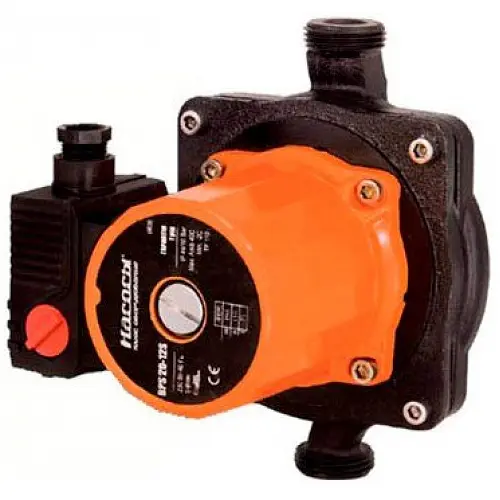

Циркуляційний насос NPO BPS 20-12S

Галузь застосування:

Циркуляційні електронасоси NPO BPS20-12S призначені для перекачування робочих рідин в одно- і двотрубних системах опалення відкритого і закритого типу, у тому числі тих, що використовують енергію сонця, в теплових насосах, в системах кондиціювання повітря при стабільному або слабкому витраті робочої рідини.

Коротка технічна характеристика:

• Максимальний натиск: 12 м
• Максимальна об'ємна подача: 2,1 м³/год (0,58 л/с)
• Кількість робочих швидкостей – три
• Монтажна довжина 180 мм
• Максимальна споживана потужність: 165 Вт

Обмеження

• робоча рідина: чисті нев'язкі, неагресивні рідини, що не містять твердих частинок або волокон, подібні до води за щільністю та хімічною активністю
• загальна жорсткість рідини, не більше 700 мкг-екв/кг
• вміст сполук заліза, трохи більше 500 мкг/кг
• вміст розчиненого кисню, трохи більше 50 мкг/кг
• вміст нафтопродуктів, трохи більше 1 мг/кг
• значення рН 7,0-9,5
• максимальний вміст гліколю: 50%
• максимальний робочий тиск: 1 МПа (10 бар)
• граничні нижнє і верхнє значення температури рідини, що перекачується від -10°С до +110°С
• максимальна температура довкілля: +40°С
• щоб уникнути кавітаційного шуму, тиск на всмоктуванні повинен бути не менше 1,5 м водяного стовпа при температурі +90°С

Конструктивні характеристики

• моноблочні горизонтальні з одним робочим колесом
• корпус насосної камери із чавуну
• колесо робоче – відцентрове, закритого типу, виконане з термостійкого полімеру
• вал із металокераміки
• підшипники ковзання радіального типу з металокераміки
• гільза статора захисна з нержавіючої сталі AISI 304
• відбивач із нержавіючої сталі AISI 304
• корпус двигуна з алюмінію
• гайки сполучні в комплекті
• укомплектований кабелем живлення

Двигун

• асинхронний двополюсний з короткозамкненим «мокрим» ротором, тришвидкісний
• охолодження двигуна рідиною, що перекачується
• перемикання швидкостей здійснюється механічним трипозиційним перемикачем
• ступінь захисту IP44
• клас нагрівальностійкості ізоляції H
• однофазне виконання із встановленим у коробку виводів конденсатором
• напруга живлення: 220 В, 50 Гц
• режим роботи: тривалий
