Циркуляційний насос NPO BPS 25-4S-180 (приєднувальний комплект)

Опис циркуляційного насоса NPO BPS 25-4S-180 (приєднувальний комплект)

Призначення та сфера застосування: Циркуляційний насос серії BPS 25-4S призначений для перекачування чистих, нев'язких, неагресивних рідин в одно- та двотрубних системах опалення, як відкритого, так і закритого типу. Він забезпечує стабільну циркуляцію рідини в таких системах, що дозволяє підтримувати необхідну температуру в приміщеннях.

Граничні допуски та вимоги до робочої рідини:

• Тип рідини: Чисті нев'язкі, неагресивні рідини, подібні до води за щільністю та хімічною активністю, без твердих часток або волокон.
• Жорсткість рідини: Не більше 700 мкг-екв/кг.
• Вміст заліза: Трохи більше 500 мкг/кг.
• Вміст розчиненого кисню: Трохи більше 50 мкг/кг.
• Вміст нафтопродуктів: Трохи більше 1 мг/кг.
• Значення рН: В межах 7,0–9,5.
• Максимальний вміст гліколю: 50%.
• Максимальний робочий тиск: 1 МПа (10 бар).
• Температурний діапазон рідини: Від -10°C до +110°C.
• Максимальна температура довкілля: +40°C.
• Для уникнення кавітаційного шуму тиск на всмоктуванні не повинен бути меншим за 1,5 м водяного стовпа при температурі +90°C.

Технічні характеристики:

• Приєднувальне різьблення гайок: DN32.
• Діаметр умовного проходу: 25 мм.

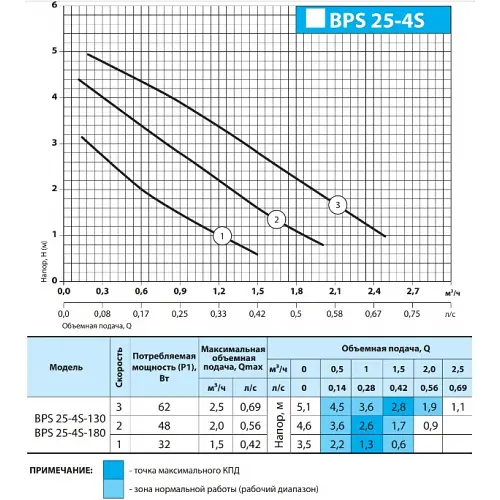

• Натиск: 3,5 – 4,6 – 5,1 м.
• Монтажна довжина: 180 мм.
• Кількість швидкостей: 3.
• Потужність насоса: 32 – 48 – 62 Вт.
• Подача: 1,5 – 2,0 – 2,5 м³/год.
• Матеріал корпусу: Чавун.
• Матеріал валу: Металокераміка.
• Тип ротора: Мокрий.
• Ступінь захисту: IP44.
• Напруга: 220 В, 50 Гц.

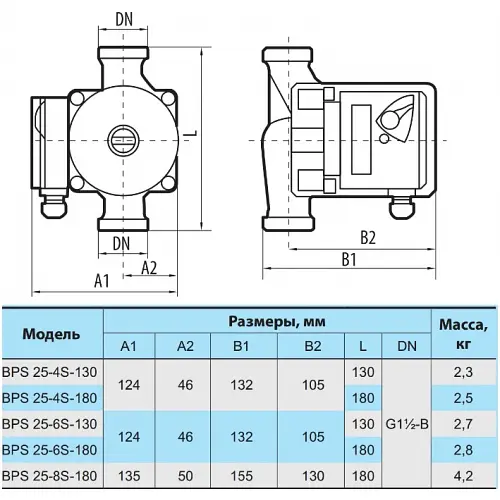

• Габарити: Ш124 × Д180 × Г132 мм.
• Клас енергоефективності: A.
• Кабель живлення: 1,3 м.
• Максимальний робочий тиск: 10 бар.
• Температура рідини: -10 ... +110°C.
• Максимальна температура довкілля: 40°C.
• Вага: 2,5 кг.

Конструкція насоса:

• Моноблочна горизонтальна конструкція з одним робочим колесом.
• Корпус насосної камери з чавуну.
• Відцентрове робоче колесо закритого типу, виготовлене з термостійкого полімеру.
• Ведучий вал з металокераміки.
• Підшипники радіального типу з металокераміки.
• Захисна гільза ротора з нержавіючої сталі AISI304.
• Відбивач з нержавіючої сталі AISI304.
• Корпус двигуна з алюмінію.
• Гайки монтажні входять до комплекту.

Двигун:

• Асинхронний двополюсний з короткозамкненим «мокрим» ротором, тришвидкісний.
• Охолодження двигуна рідиною, що перекачується.
• Перемикання швидкостей здійснюється механічним трипозиційним перемикачем.
• Ступінь захисту двигуна: IP44.
• Клас ізоляції: H.
• Однофазне виконання з виведеним конденсатором у коробці.
• Максимальна частота обертання: 2850 об/хв.
• Напруга живлення: 220 В, 50 Гц.
• Режим роботи: тривалий.

Встановлення: При установці насоса важливо забезпечити правильне розташування осі для оптимальної роботи.

Комплект поставки:

• Циркуляційний насос NPO BPS 25-4S.
• Монтажні гайки – 2 шт DN32.
• Кільця ущільнювачів – 2 шт.
• Паспорт приладу.

Цей насос є ідеальним варіантом для використання в системах опалення, де потрібна стабільна циркуляція рідини для забезпечення ефективної роботи обігрівальних систем.
