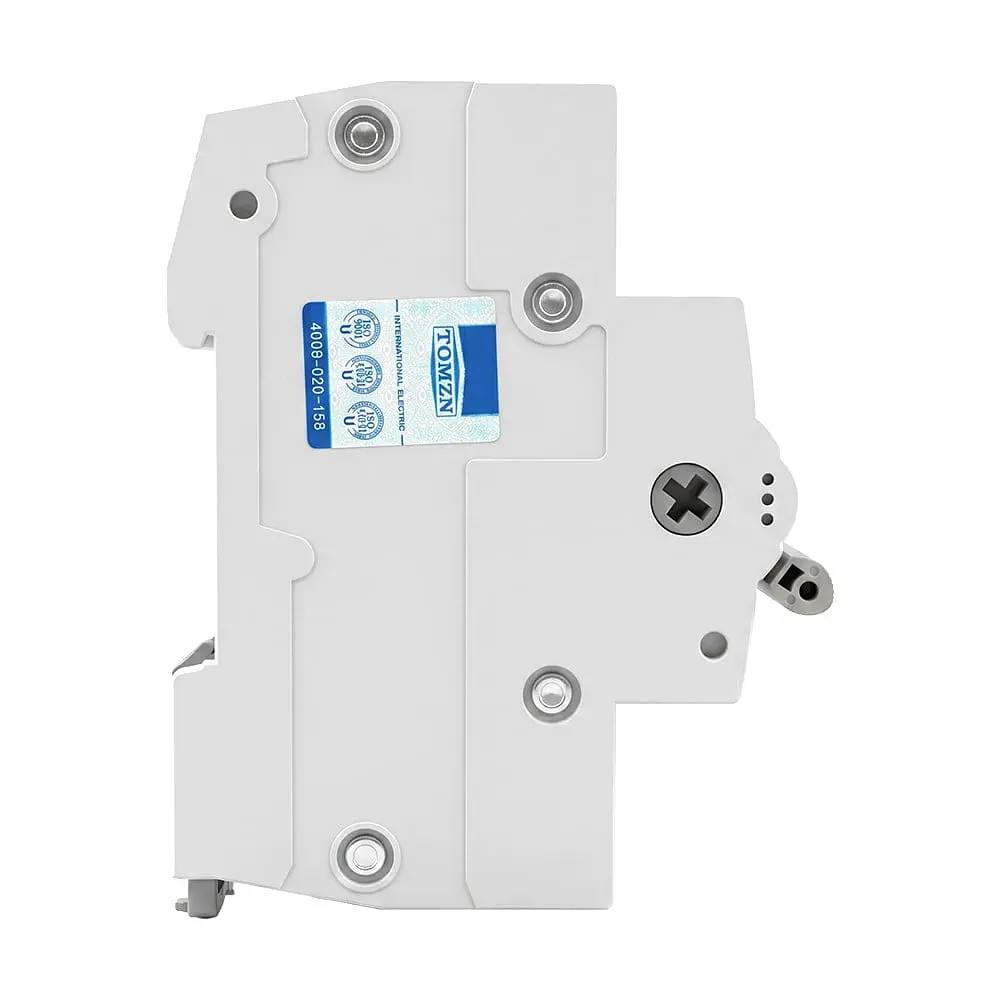

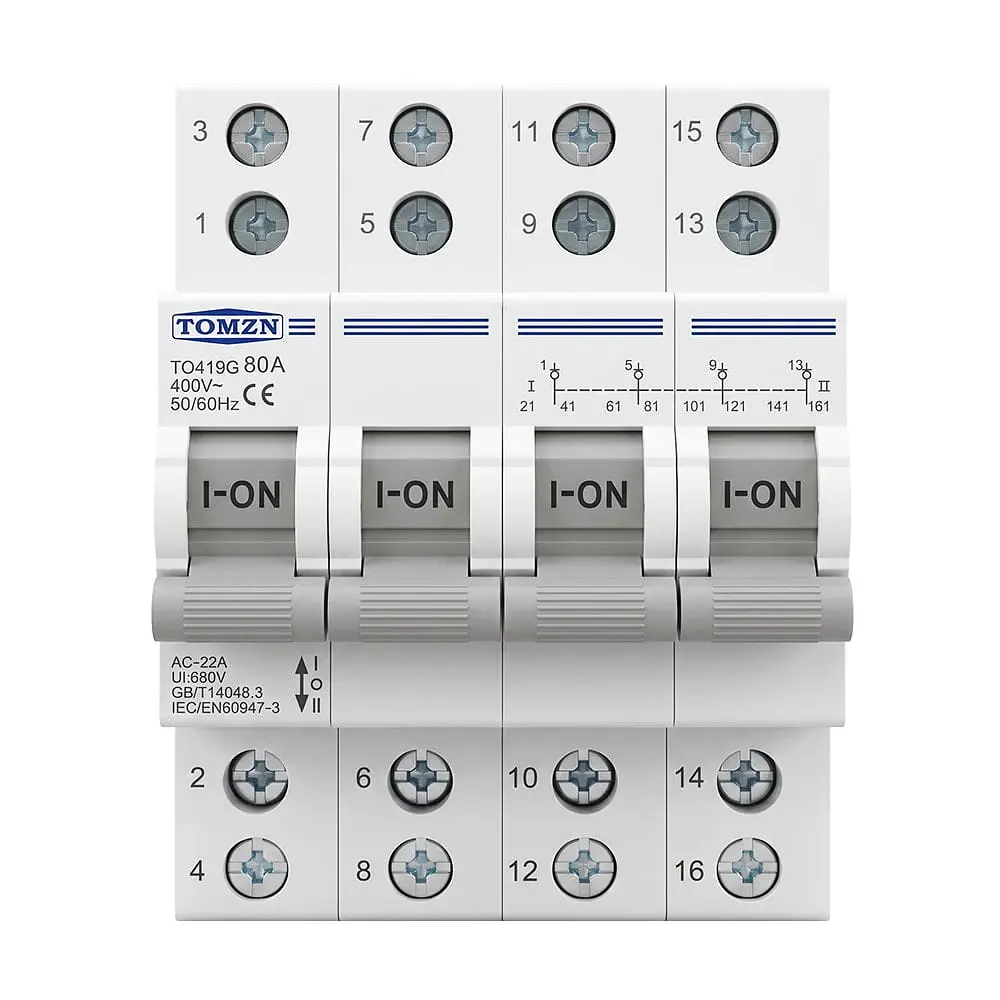

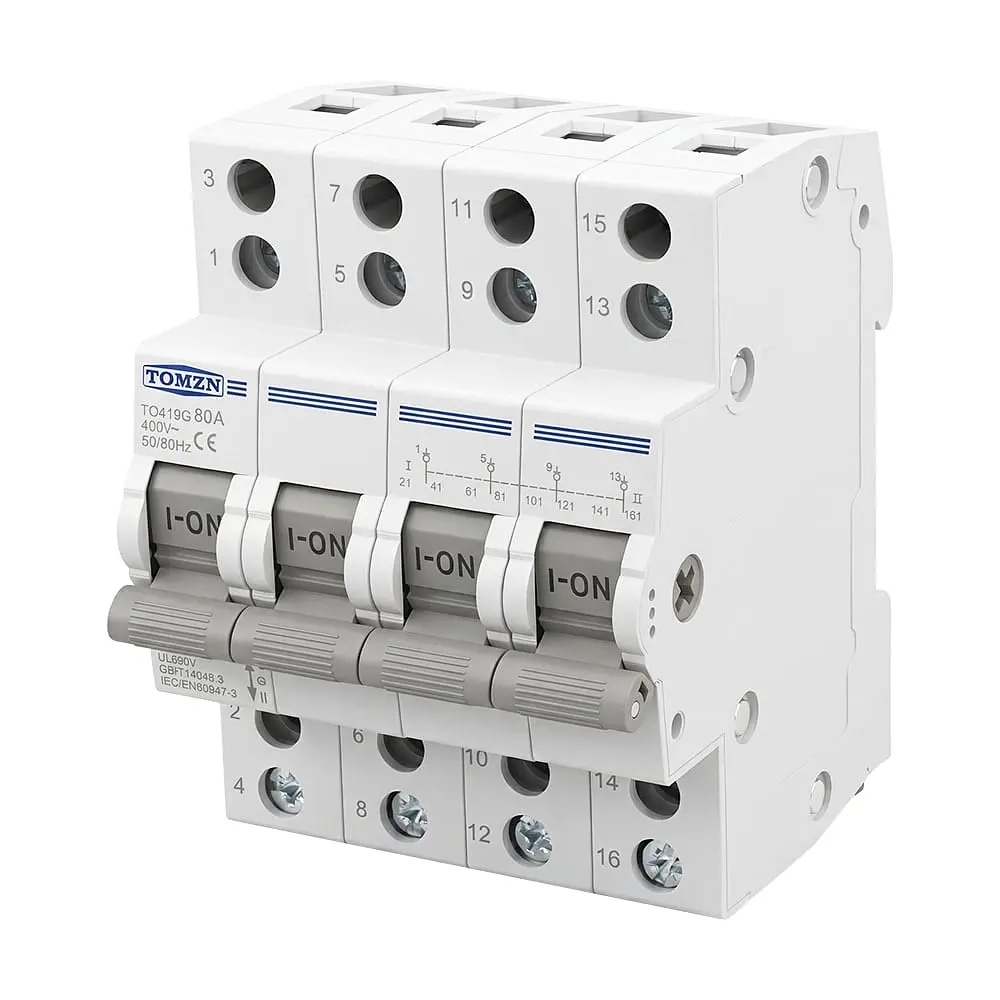

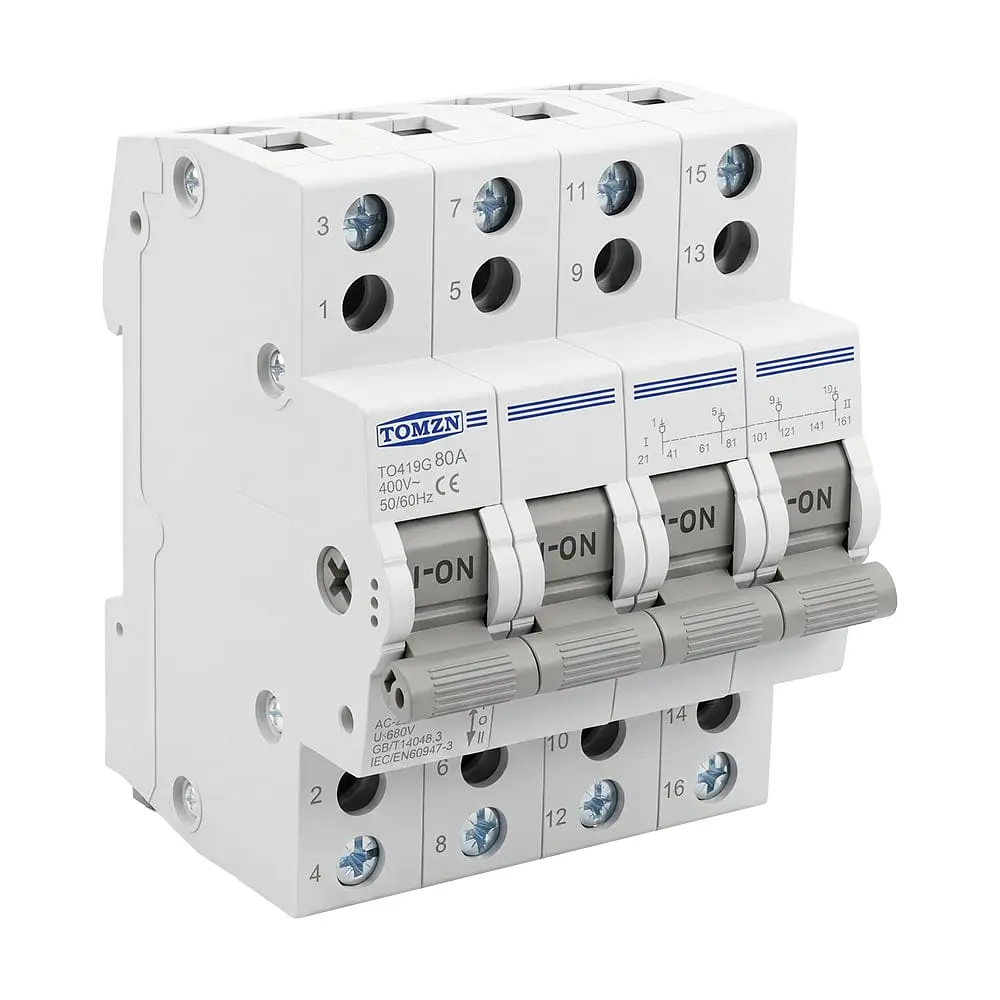

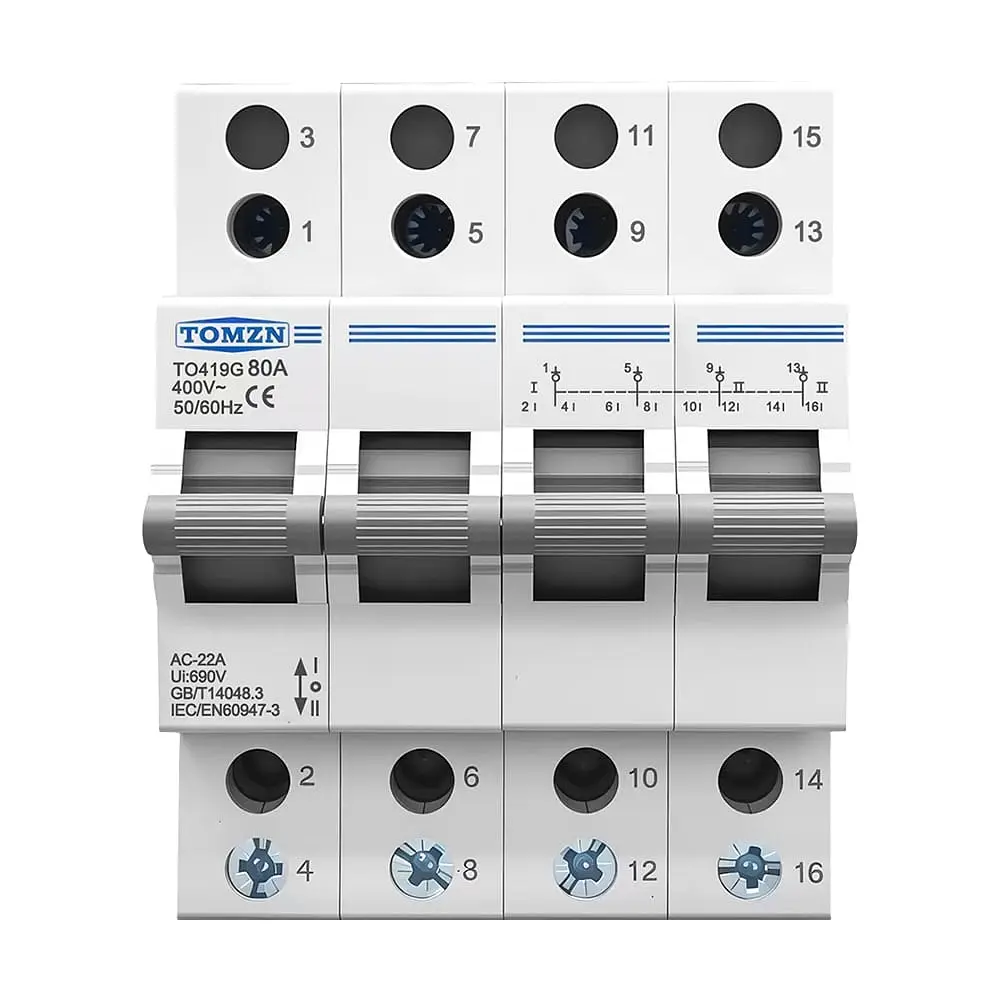

Перемикач введення резерву ручний трипозиційний під DIN-рейку TOMZN TO419G 80A I-0-II 4 полюси (51-00138)

Ручний трипозиційний перемикач введення резерву під DIN-рейку TOMZN TO419G 80A I-0-II призначений для ручного перемикання між двома незалежними джерелами живлення у трифазних мережах. Номінальний струм 80 А, номінальна напруга AC 240/415 В, кількість полюсів 4. Забезпечує безпечний перехід на резервне живлення з повним розірванням попереднього ланцюга.

Застосування

Ручний перемикач використовується для забезпечення електроживлення житлових будинків, офісів та промислових об'єктів, підключених до трифазної мережі, від альтернативних джерел (генераторів, інверторних систем) під час відключення основної мережі. Перемикання здійснюється вручну, що дозволяє контролювати процес підключення навантаження.

Завдяки чотириполюсному виконанню (4P), перемикач одночасно розриває всі три фази та нульовий провідник, що забезпечує повну ізоляцію об'єкта від зовнішньої мережі та безпечну роботу резервного джерела живлення.

Ключові властивості

• Трипозиційний перемикач (I-0-II) для перемикання між двома лініями живлення через нейтральне положення. Позиції: «1» – основна мережа, «0» – нейтральне (ланцюг розімкнений), «2» – резервне джерело.
• Кількість полюсів: 4 (одночасна комутація трьох фаз та нейтралі).
• Номінальний струм: 80 А, номінальна робоча напруга: AC 240/415 В (50/60 Гц).
• Контактна схема: 1-0-2.
• Механічна зносостійкість: 8500 циклів, електрична зносостійкість: 1500 циклів.

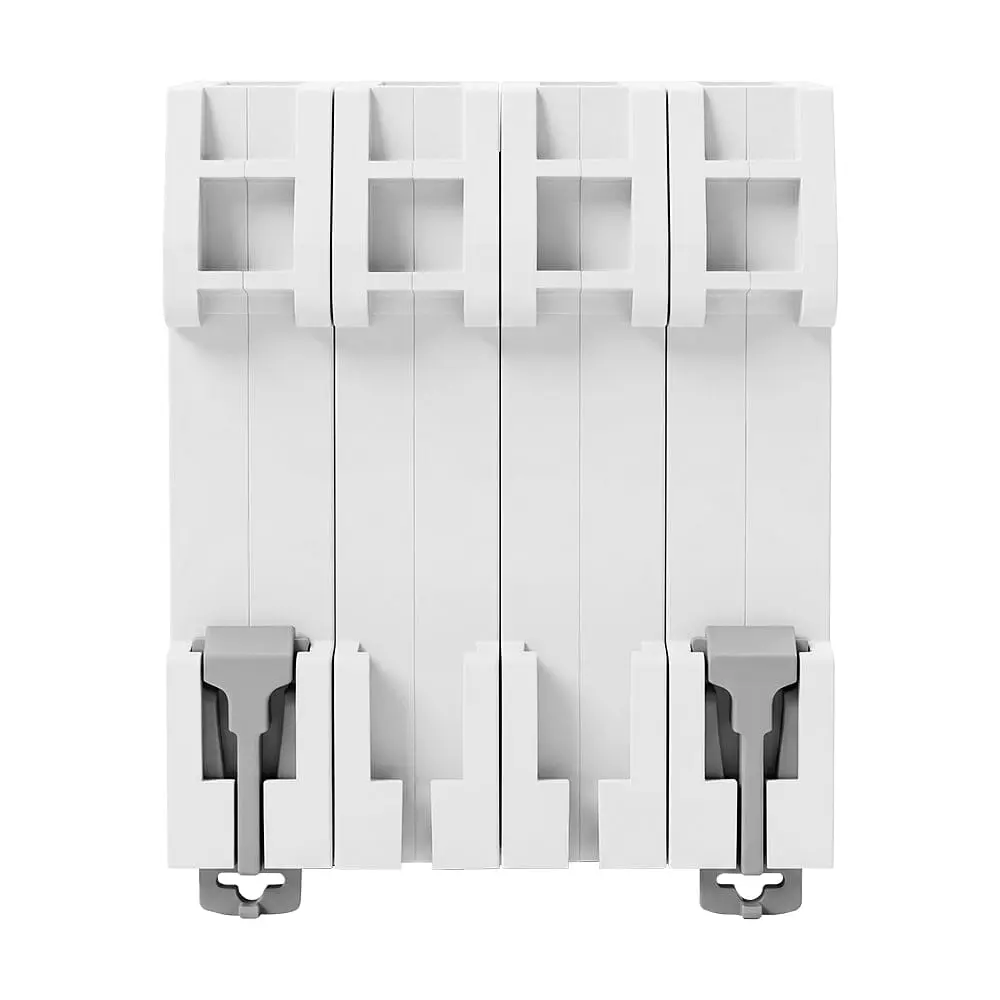

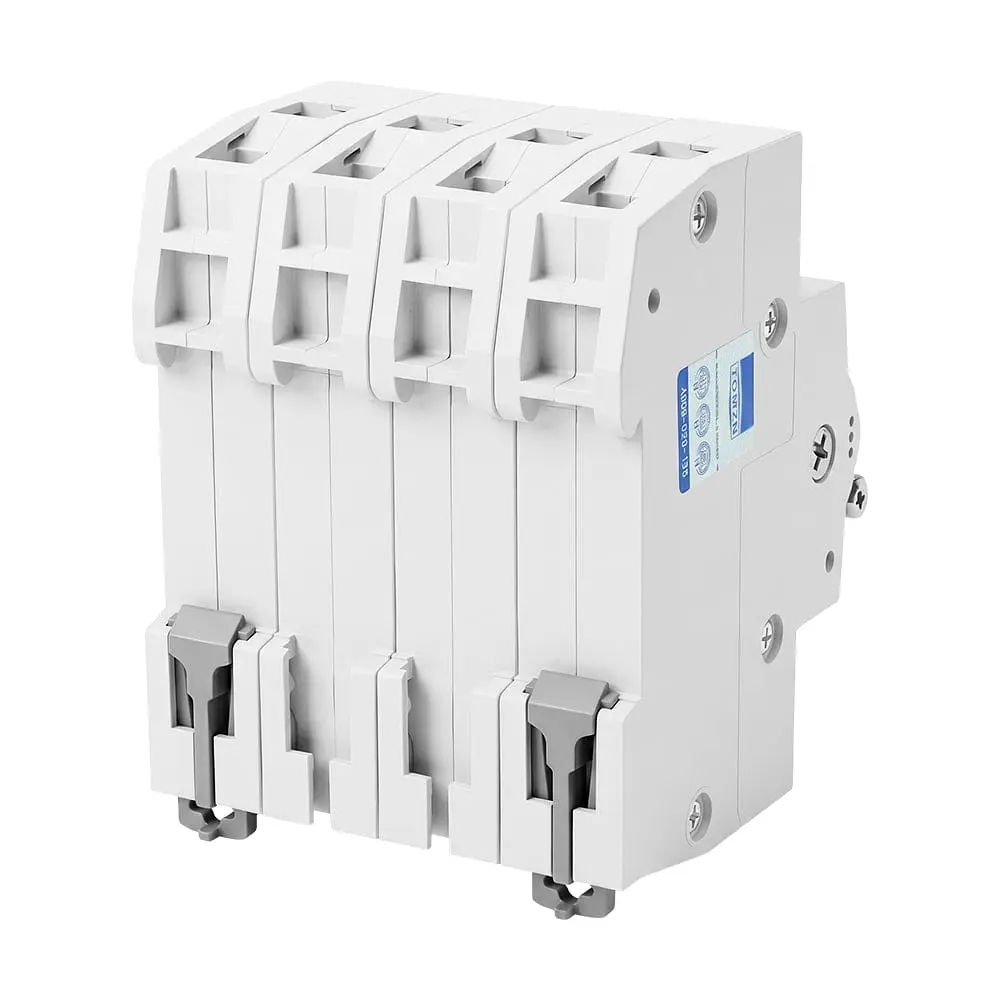

• Монтаж на стандартну DIN-рейку 35 мм (EN60715) за допомогою фіксатора.
• Максимальний переріз кабелю для підключення: до 16 мм².
• Ступінь захисту корпусу IP20, робочий діапазон температур від -5°C до +40°C.
• Матеріал корпусу: термостійкий пластик, габарити пристрою 90 / 71 / 77 мм.
• Пристрій відповідає стандарту IEC/EN 60947-3.
