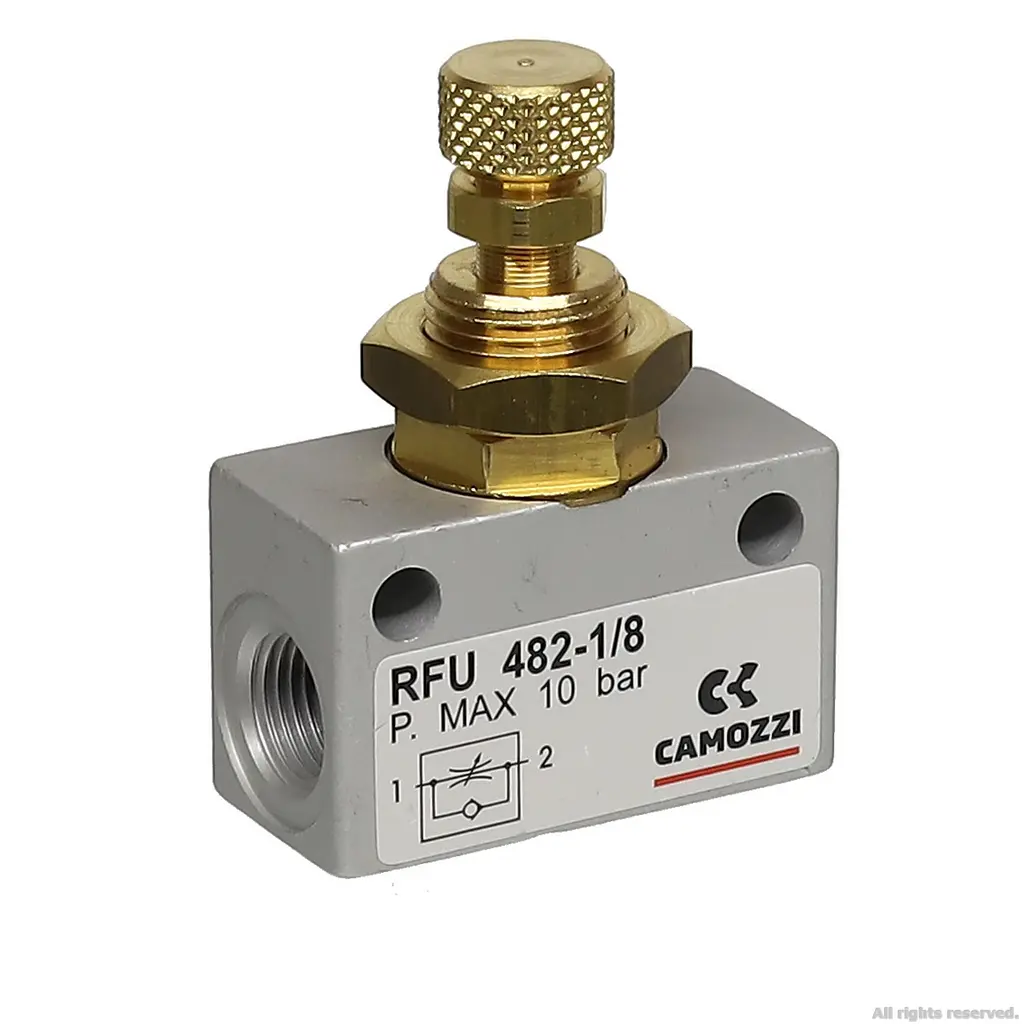

Пневмодросель Camozzi RFU 482-1/8 (RFU 482-1/8)

пневмодросель з зворотним клапаном Camozzi RFU 482-1/8 призначені для регулювання витрати газів в обох напрямках з різними режимами роботи.

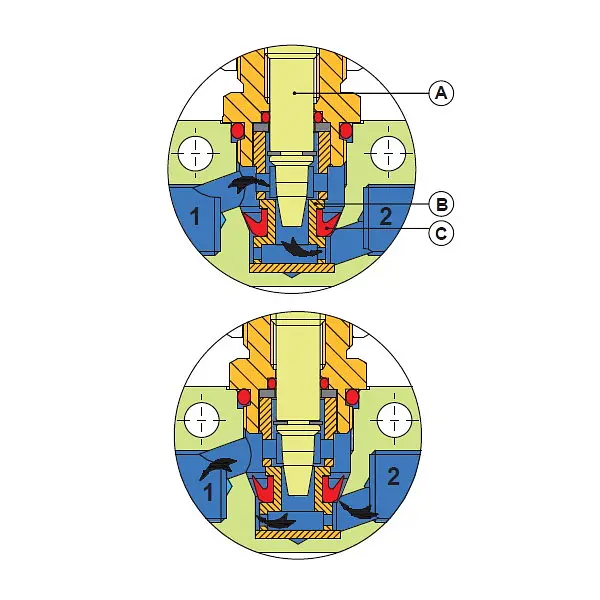

Є два режими роботи дроселя:

1. Перебіг повітря з каналу 1 в канал 2.

Стиснене повітря зустрічає торцеве ущільнення C, встановлене на втулці B, і розширює його зовнішню частину, забезпечуючи контакт з корпусом дроселя і блокуючи рух повітря через канал більшого прохідного перетину. Стиснене повітря змушене рухатися через дросельний канал з витратою, що залежать від затягування гвинта А.

2. Перебіг повітря з каналу 2 в канал 1.

Торцеве ущільнення C стискається, вивільняючи прохід повітрю з великою нерегульованою витратою зовні втулки B.

Пневмодросселі Cammozi з зворотнім клапаном. Приєднання G1/8". Умовний прохід 2мм. Монтаж на панелях або на стіні, а в разі потреби на циліндрах і розподільниках. Регулювання проводиться гвинтом.

• Конструкція: голчастого типу.

• Приєднання: G1/8".

• Зовнішня різьба: M12х1.

• Габаритні розміри: 34 х 46 х 16мм.

• Рухома гайка під ключ: 17мм.

• Робочий тиск: 1 ... 10 бар.

• Номінальний тиск: 6 бар.

• Умовний прохід: 2 мм.

• Робоча температура: 0 ... 80С.

• Робоче середовище: фільтроване повітря.

• Матеріал корпусу: алюміній.

• Матеріал золотника: латунь ОТ58.

• Ущільнення: NBR.

• RFU = зі зворотним клапаном.
