Ролик подавання 35х15х12 V-канавка AWF-105B

Ролик подавання - це одна зі складових абсолютно будь-якого механізму подавання дроту. Ролик відноситься до числа змінних запчастин, які зношуються в процесі експлуатації.
Конструктивно ролик подавання розташовується на одному валу з веденою шестернею. У процесі роботи дріт починає свій рух від касети, після чого проходить між притискним роликом і роликом подавання, де відбувається його вирівнювання. Потім через напрямний канал він транспортується в зварювальну голівку, а вже потім в зону зварювання.
Матеріалом для виготовлення роликів служить легована або високовуглецева сталь, яку піддають термообробці.
Ролики з U-подібної канавкою застосовують при роботі з м'яким дротом суцільного перерізу з алюмінію або його сплавів. Така форма канавки допомагає уникати надмірної деформації дроту в процесі протягування. Ролики з V-подібною канавкою використовують при роботі зі сталевим дротом суцільного перерізу.

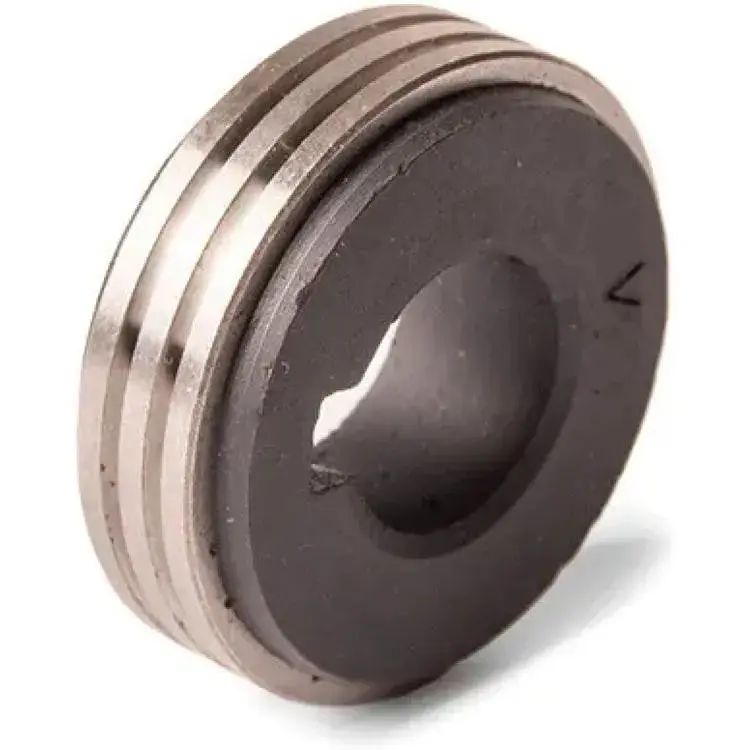

Ролик 35х15х12 (V) – ролик з двома канавками для механізму подавання дроту AWF-105B, що використовується з апаратами аргонодугового зварювання. Призначений для сталевого дроту. Відмітна особливість саме цих роликів – обидві канавки під дріт однакового діаметру. На валу ролик кріпиться шпонкою.
Основні характеристики ролика:
зовнішній діаметр - 35 мм
посадковий діаметр - 15 мм
товщина - 12 мм
посадковий паз - шпонка
тип канавки - V-подібна
діаметр дроту: 0.8 /0.8, 1.0 / 1.0, 1.2 / 1.2, 1.6 / 1.6 мм
