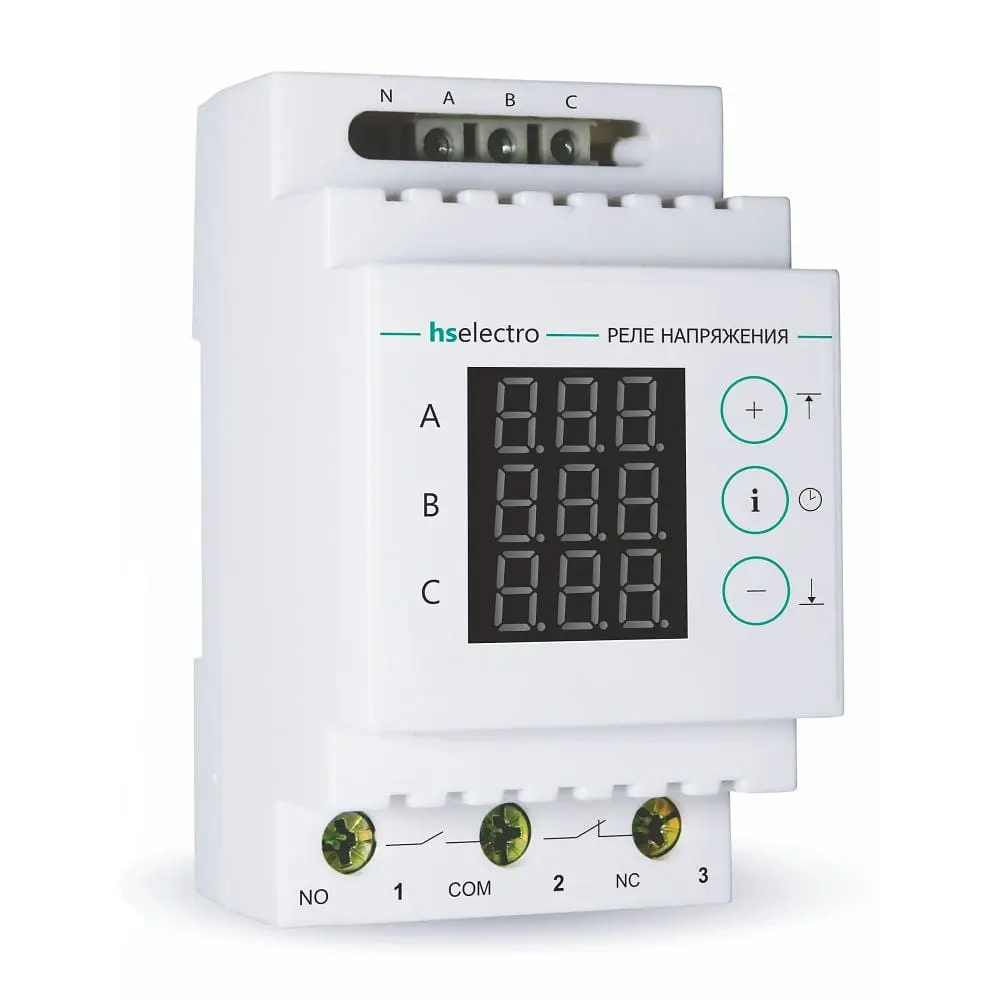

Трифазне реле напруги HS Electro УКН-380В (51-00020)

Трифазне реле напруги HS Electro УКН-380В для захисту трифазних двигунів. Максимальний струм 6 А, потужність навантаження 1.3 кВт. Захист від обриву нуля, перекосу фаз, злипання фаз, неправильного чергування фаз, перепадів напруги

Застосування

Реле контролю напруги контролює напругу в трифазній електромережі постійного струму і у разі виходу значення напруги за максимально чи мінімально допустимі межі, перекосу фаз чи зникнення напруги будь-якої з фаз вимикає подання струму, що захищає підключені до мережі пристрої. Підходить для захисту трифакзних двигунів.

Ключові властивості

• Максимальний струм 6 А, потужність навантаження 1.3 кВт.
• Напруга на вході 0-400 В, вимірювана напруга 50-400 В.
• Верхня/нижня межа напруги (регулюється): 230-270 В/120-210 В. Час вимкнення за верхньою/нижньою межою: 0.05 сек/5 сек.
• Час встановлення таймера увімкнення 5-600 сек.
• Захист від обриву нуля, перекосу фаз, злипання фаз, неправильного чергування фаз, перепадів напруги.
• Можливість коригування показань вольтметра.
• Приладом керує мікроконтролер, який вимірює, аналізує та відображає чинний рівень напруги електромережі для кожної з фаз.
• Комутація навантаження здійснюється електромагнітним реле.
• Межі вимкнення і час затримки увімкнення встановлюються користувачем за допомогою кнопок на передній панелі. Встановлені значення зберігаються в енергонезалежній пам'яті.

Особливості встановлення

Пристрій встановлюється на стандартну монтажну рейку завширшки 35 мм (DIN-рейка) і займає завширшки три стандартні модулі по 18 мм. Для підключення приладу необхідно підвести дроти живлення і керування контактором. Для підключення навантаження слід використовувати контактор.
