Циркуляционный насос DAB EVOPLUS B 80/220.40 M (60150965)

ЦИРКУЛЯЦИОННЫЕ НАСОСЫ С ЭЛЕКТРОННЫМ РЕГУЛИРОВАНИЕМ ДЛЯ СИСТЕМ ОТОПЛЕНИЯ И КОНДИЦИОНИРОВАНИЯ ВОЗДУХА.

ОБЛАСТЬ ПРИМЕНЕНИЯ.
Циркуляционные насосы с электронной регулировкой EVOPLUS могут быть использованы в системах отопления, вентиляции и кондиционирования воздуха для жилых и коммерческих зданий, включая:

1. Большие жилые дома
2. Многоквартирные дома
3. Клиники и больницы
4. Школы
5. Офисные дома
6. Объекты недвижимости

Все модели доступны как в одиночной, так и в сдвоенной версии.
Модели с бронзовым корпусом используются для рециркуляции горячей воды. Единичные версии доступны с резьбовыми патрубками 1½”, а также с фланцевыми патрубками DN 32 и DN 40.
ПРИМЕНЕНИЕ В СИСТЕМАХ ОТОПЛЕНИЯ.

Нагрев (температура), необходимый в различных помещениях, значительно меняется в течение дня/ночи из-за температуры окружающей среды и изменения уровня размещения. Эта ситуация усложняется разными требованиями для различных помещений и открытием или закрытием некоторых «ветвей» в сложных системах. Электронное устройство у насосов с «мокрым» ротором, способное обнаруживать изменения, необходимые установкой, и автоматически адаптировать к ним параметры насоса, всегда обеспечивая при этом максимальный КПД с минимальным потреблением энергии.

ПРИМЕНЕНИЕ В СИСТЕМАХ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА.

В отличие от обычных насосов с электронной регулировкой, насосы EVOPLUS могут быть использованы также в системах кондиционирования воздуха, где температура перекачиваемой жидкости ниже температуры окружающей среды. В таких условиях на наружной поверхности насоса часто образуется конденсат, но это не нарушает нормальной работы электронных и механических частей. Конструкция устройства разработана таким образом, чтобы конденсат мог сливаться без повреждения компонентов конструкции.

ПРИМЕНЕНИЕ В СИСТЕМАХ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ .

Насосы версии SAN с бронзовым корпусом разработаны специально для систем горячего водоснабжения с линией рециркуляции. Режим поддержания постоянной рабочей температуры контролирует температуру жидкости в системе без использования термостатических клапанов, таким образом, поддерживая необходимую температуру воды для пользователя.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ.

Единственный корпус, включающий гидравлическую часть, изготовленную из чугуна и синхронный двигатель с «мокрым» ротором. Корпус двигателя из алюминия. Благодаря сверхточной конструкции и гладкой внутренней поверхности насосы имеют высокие гидравлические характеристики. Фланцевые патрубки снабжены резьбовыми отверстиями для подключения датчиков давления и температуры. Одиночные насосы поставляются в комплекте с изоляционными кожухами во избежание потери тепла и/или образования конденсата на корпусе насоса. Для сдвоенных версий изоляционный кожух поставляется монтажниками. Будьте очень внимательны, необходимо проверить, чтобы отверстия слива конденсата не оказались закрытыми или частично засоренными, что может привести к неправильной работе насоса.

Рабочее колесо из технополимера, вал двигателя из закаленной нержавеющей стали, установлен в керамические подшипники, смазываемые перекачиваемой жидкостью. Рубашка ротора и статора из нержавеющей стали. Упорное кольцо из керамики, уплотнительные кольца из этиленпропилена. Синхронный двигатель с постоянными магнитами. В сдвоенных версиях напорный патрубок встроен обратный клапан опрокидывающего типа, что предотвращает рециркуляцию жидкости через неработающий насос. В стандартную поставку также входит глухой фланец, устанавливаемый в случае, когда один из двух двигателей находится на обслуживании. Стандартное исполнение корпуса насоса PN 16; насосы с фланцами DN 80 и DN 100 PN 16 (8 отверстий) поставляются по запросу.

1. Степень защиты: IP 44
2. Класс электробезопасности: F.
3. Стандартное напряжение: однофазное 220/240 В, 50/60 Гц.
4. Этот продукт соответствует европейским стандартам EN 61800-3 – EN 60335-1 – EN 60335-2-51.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ EVOPLUS ДЛЯ БЫТОВЫХ СИСТЕМ ОТОПЛЕНИЯ (ЭЛЕКТРОННОЕ УСТРОЙСТВО).

* EVOPLUS – циркуляционные насосы, управляемые с помощью IGBT – устройства на базе NPT-технологии последнего поколения для повышения эффективности и надежности. Особенности включают:

1. Многофункциональный модуль PWM.
2. Высокая частота вращения практически устраняет шумы.
3. Два специализированных 32-битных процессора: один предназначен для управления двигателем второй – для пользовательского интерфейса, позволяющего управлять следующими функциями:

Контроль вкл/выкл.

Экономический режим

Аналоговый сигнал управления 0-10В

PWM сигнал управления

Аналоговый сигнал управления 4-20 mA

Сигнал управления температурным датчиком ΔT

Подключение к системе управления ModBus.

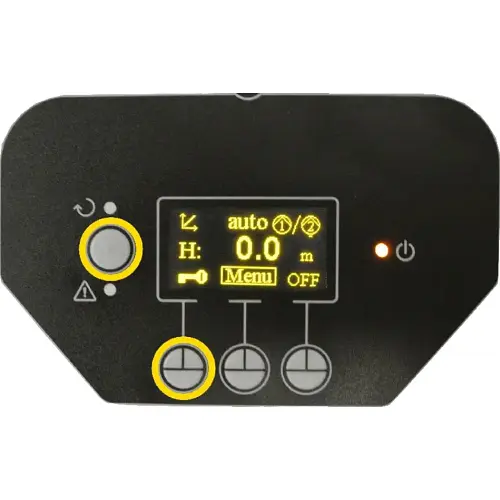

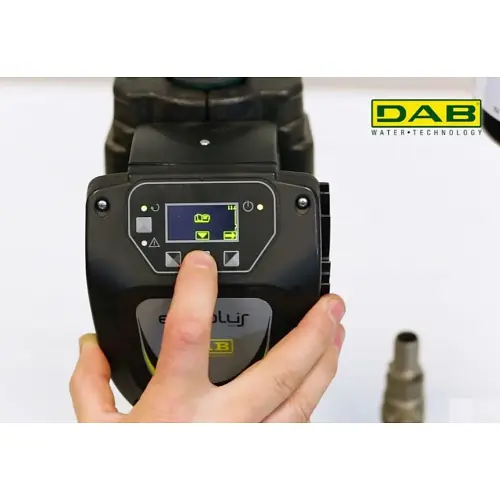

Интуитивно понятный и функциональный пользовательский интерфейс очень удобен для любого пользователя. Легко читаемый жидкокристаллический дисплей, 4 кнопки управления, всплывающее меню в соответствии с новейшими тенденциями в области мобильной телефонии и очень широкий функциональный диапазон означает, что насосы EVOPLUS - поистине революционный продукт. Надежная и прочная конструкция, совмещенная с современным и инновационным дизайном, дополняет продукт и с эстетической точки зрения.

1. Рабочий спектр: от 3 до 75,6 м3/ч с напором до 18 метров;
2. Температура перекачиваемой воды: от -10 °С до + 110 °С.
3. Перекачиваемая жидкость: чистая, без жестких включений и минеральных масел, не вязкая, химически нейтральная, по характеристикам аналогичная воде. (макс. содержание гликоля – 30%).
4. Максимальное рабочее давление: 16 бар (1600 кПа);
5. Стандартное присоединение: DN 32, DN 40, DN 50, DN 65, PN 6/10/16 (4 отв.) DN 80 и DN 100, PN 6 (4 отв.); Макс. температура окружающей среды: +40 °С.
6. Специальные исполнения по заказу: DN 80, DN 100 PN 10/PN 16 (8 отверстий);
7. Аксессуары (обратные фланцы): 1/2”F, 3/4”F, 1”F, 11/4”F, 1”1/4M резьбовые соединения 32 P 6 и 40 P 10 обратные фланцы.
