GSM-коммуникатор Лунь 29C (20-00079)

Лунь 29 C - это объектовое устройство связи, которое поддерживает два режима работы и в зависимости от этого предназначено для: передачи сообщения о состоянии, тревожных событиях и предупреждения о неисправностях подключенного прибора приемо-контрольного (ППКО); передачи уведомлений о пожаре и предупреждения о неисправностях подключенного прибора приемо-контрольного пожарного (ППКП). GSM-коммуникатор поддерживает следующие рабочие частоты - 850/900 МГц (до 2Вт); 1800/1900 МГц (до 1Вт). Количество собственных проводных шлейфов - 3, сопротивление конечного резистора собственного шлейфа - 2 кОм. Размер очереди событий - 128. Нагрузка собственных программируемых выходов - 100 мА. Для шифрования данных используется AES128. Напряжение питания - 10-14 В, ток потребления в дежурном режиме - 65 мА, ток потребления в режиме передачи сообщений - 90 мА. Источник питания должен иметь резервный источник питания - аккумулятор (АКБ) с номинальным напряжением 12 В с зарядным устройством, для обеспечения бесперебойного питания при исчезновении основного питания.

GSM коммуникатор Лунь 29 C предназначен для передачи тревожных сообщений на ПЦС технологии беспроводного соединения "Орлан", работающий на базе ПО "Phoenix". Для передачи используются каналы мобильной связи сети GSM/3G (GPRS или Voice), а также WiFi/Ethernet (опционально). Чтобы пользоваться сетью мобильной связи, необходимо установить одну или две SIM-карты, для каждой из них настройки передачи данных устанавливаются индивидуально.

К ПСО «Лунь-29С» можно подключать любые извещатели с нормально-разъединенными или нормально-замкнутыми контактами по двухпроводной схеме подключения, не требующие питания.

Лунь-29С используется в качестве коммуникатора, для передачи данных между ППКП (ППКО) и ПЦС, а также для дистанционного управления основными функциями ППКО.

Устройство позволяет выбрать один из двух режимов работы:

пожарный;

охранный.

При возникновении события в ППКО/ППКП, коммуникатор отправляет его на ПЦС в соответствии с установленными конфигурацией каналами передачи и их приоритетами, начиная с канала с более высоким приоритетом и заканчивая каналом с более низким приоритетом.

Возможна настройка передачи событий, формируемых ППКО на:

пульт централизованного наблюдения "Орлан";

в пользовательский центр наблюдения "Phoenix-Web" (страница зарегистрированного пользователя на сайте);

на мобильные телефоны пользователей в виде SMS.

Лунь-29С рекомендован для установки в непосредственной близости от ППКП/ППКО (например, крепить ПСО к корпусу ППКП/ППКО). Также возможна установка платы ПСО без корпуса - в корпус с ППКП/ППКО. Типы поддерживаемых ППКО в зависимости от способа подключения к коммуникатору Лунь 29 C: удаленное подключение (формат данных - "тональный ContactID"); по своей внутренней шине: DSC (PC5020, PC5010, PC1864, PC1832, PC1616, PC1565, PC1404, PC585), Paradox (EVO48, SP4000, SP5500, SP7000), SatelIntegra 32/64/128 (включая модели Plus).

комбинированное (1 + 2 или 1 + 3): Paradox Esprit 738.

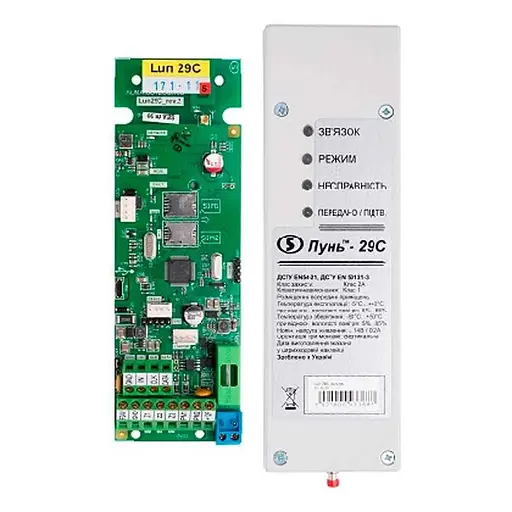

Коммуникатор имеет пластиковый корпус, с элементами индикации состояния на лицевой стороне. На задней панели имеются отверстия для ввода проводов внешних цепей.

Особенности модели:

Тип устройства: GSM-коммуникатор;

Количество проводных шлейфов: 3;

Очередь событий: 128;

Количество выходов «открытый коллектор»: 2;

Нагрузка программируемых выходов: 100 мА; Шифрование: AES128; Поддержка: Contact ID (конвертирует Contact ID в протокол Лунь); Совместимость: ППКО DSC, Paradox, Satel; Напряжение питания: 10-14 В;

Ток потребления (дежурный режим/режим передачи сообщений): 65/90 мА.
