Газова плита 66-4 Max (одноконфоркова) з адаптером

Газова плита 66-4 Max (одноконфоркова) з адаптеромПідготовка до роботи та експлуатація туристичної плити

Робота від газового картриджа 220 г.

Витрата газу 165 г/год
Потужність 2300 Вт

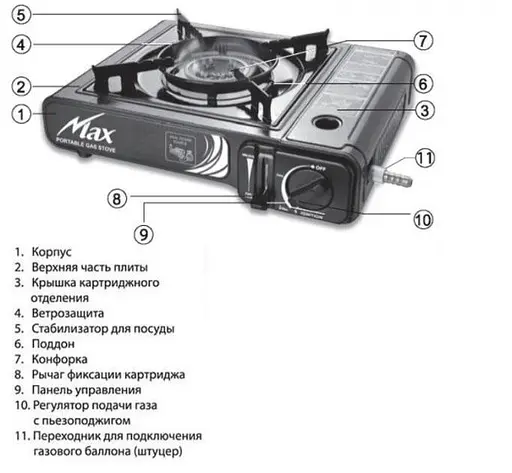

1. Розпакуйте плиту та встановіть верхню частину плити (2) в робоче положення стабілізаторами для посуду (5) вгору.

2. Якщо раніше плита під'єдналася до балона зі зрідженим газом пропан, переконайтеся, що штуцер вивернеться, а шланг від'єднаний.

3. Відкрийте кришку відділення для картриджа.

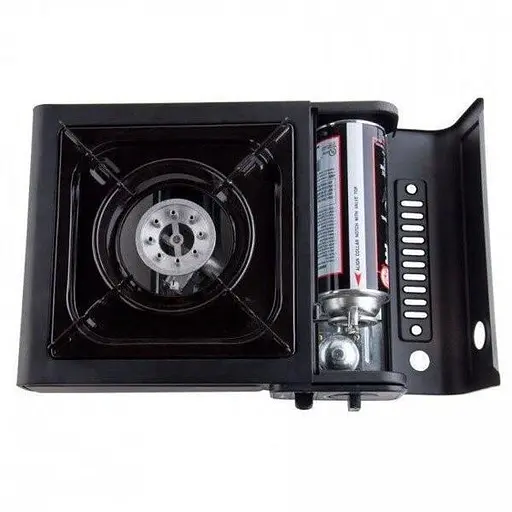

4. Вставте газовий картридж прорізом вгору, сумісний із фіксатором на редукторі плити. Слідкуйте за тим, щоб регулятор подавання газу (10) був у вимкненому положенні (OFF)

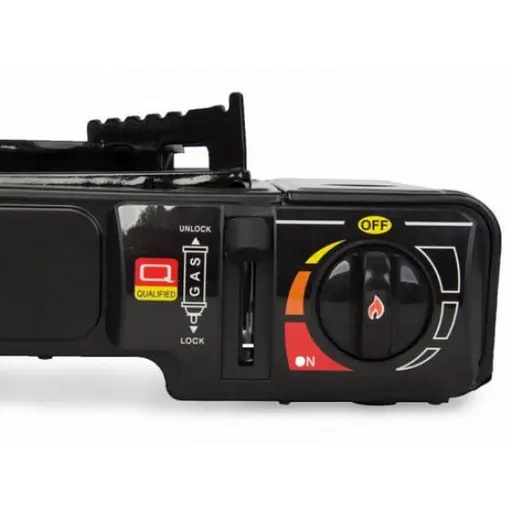

5. Зафіксуйте картридж, натиснувши важіль (8) вниз у положення (FUEL LOCK) на передній панелі плити. Слідкуйте за тим, щоб картридж був встановлений без перекосів. Плита готова до роботи.

6. Запаліть вогонь, повернувши регулятор подавання газу (10) вліво до клацання п'єзоелементу.

7. Відрегулюйте потужність за допомогою регулятора подавання газу (10)

8. Після закінчення використання плити поверніть регулятор подавання газу (10) за годинниковою стрілкою до упору в положення (OFF). Підніміть важіль (8) у положення (UNLOCK).

9. Якщо ви не плануєте використовувати плиту найближчим часом, дайте плиті охолонути та від'єднайте газовий картридж.

Робота від балона зі зрідженим газом 5,12,27 і 50 літрів.

Витрата газу 145 г/год
Потужність 2000 Вт

1. Розпакуйте плиту та встановіть верхню частину плити (2) в робоче положення стабілізаторами для посуду (5) вгору.

2. Якщо раніше в плиту встановлювався газовий картридж 220 г Outdoor Max MSF-1 а, переконайтеся, що картридж немає.

3. Пригвинтіть нарізний штуцер (11) до упору. Приєднайте до штуцера газовий шланг і закріпіть його хомутом.

4. На балон встановіть редуктор і до нього приєднайте другий кінець газового шланга та закріпіть його хомутом.

Увага! використання газових балонів без редуктора ЗАБОРОНЕНО.

5. Переконайтеся, що важіль фіксації картриджа (8) розташований у верхньому положенні, а регулятор подавання газу (10) є в положенні (OFF).

6. Поверніть вентиль на газовому балоні проти годинникової стрілки, щоб подати газ на плитку та переконайтеся, що немає витоку газу.

7. Запаліть вогонь, повернувши регулятор подавання газу (10) вліво до клацання п'єзоелементу.

8. Після закінчення використання плити поверніть регулятор подавання газу (10) за годинниковою стрілкою до упору в положення (OFF).

10. Закрийте вентиль на газовому балоні, повернувши його за годинниковою стрілкою до упору. Якщо ви не плануєте використовувати плиту найближчим часом, дайте плиті охолонути та від'єднайте газовий балон.

Заходи безпеки

1.    Перед використанням уважно ознайомтеся з інструкцією

2.    Використовуйте пристрій тільки за призначенням — для приготування їжі

3.    Встановіть плиту на тверду та рівну поверхню

4.    Не розташовуйте плиту ближче 20 см від стін і 60 см від стелі вашої кухні

5.    Будьте обережні, верхня частина плити сильно нагрівається під час роботи Не допускайте дітей до плити!

6.    Не використовуйте плиту за температури нижче ніж 10 °C

7.    Не модифікуйте пристрій

8.    Зберігання: якщо плита не використовується, то від'єднайте газовий балон або вийміть газовий картридж із плити

9.    Під час транспортування необхідно від'єднати газовий балон або вийняти газовий картридж із плити

10. Використовувати плиту, змінювати газові картриджі або під'єднувати/вимикати газові балони можна тільки в добре провітрюваному приміщенні, переважно далеко від будь-яких джерел вогню. Не куріть під час роботи з плитою

11. Якщо плита несправна або працює неправильно, а також під час роботи ви раптом відчули запах газу, негайно вимкніть плиту, дайте їй охолонути, від'єднайте картридж або газовий балон і зверніться в сервісний центр

12.  Щоб уникнути перегрівання використання посуду з діаметром дна понад 210 мм категорично заборонено.

Характеристики:

• П'єзорозинг Так
• Матеріал газового пальника Алюміній
• Тип балона Цанговий
• Тип обладнання Плита
• Типи палива Газ
• З'єднання балона Цангове
• Тип газу Пропан/Бутан
• Стан Новий
