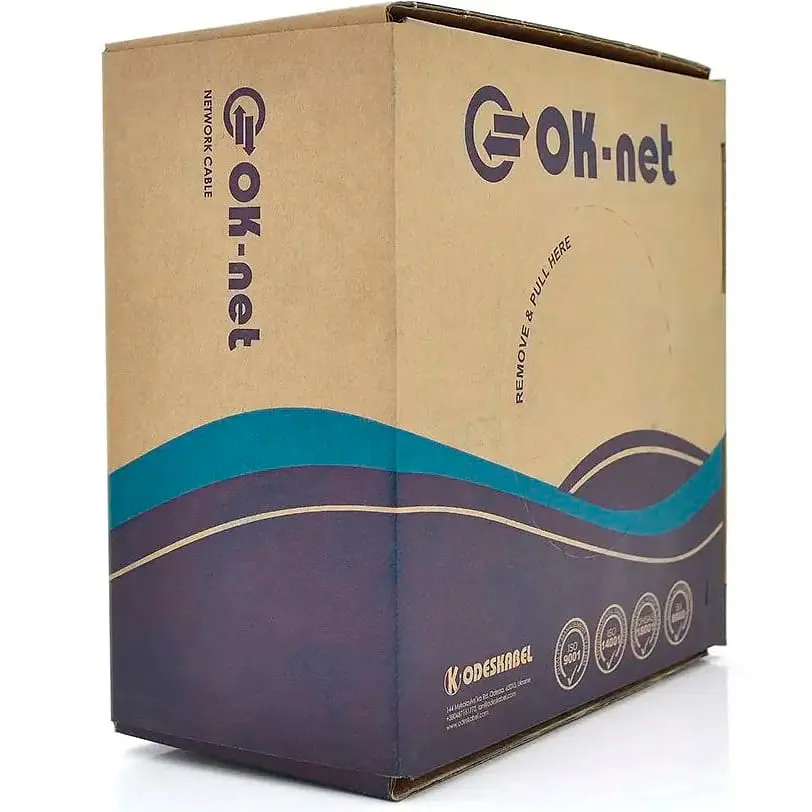

Кабель Одескабель КГПВ-ОП (100) 4x2xAWG26/7 (U/UTP-cat.5E-SL patch), CU, для внутр. работ, 305м

Кабель Одескабель КГПВ-ВП (100) - мощный качественный кабель, предназначенный для внутренних работ в телекоммуникациях и компьютерных сетях в качестве передачи сигнала.

Применение
• PBX, V.11, X.21, ISDN, Ethernet (10Base-T),
• ATM-25/52 / 155Мбит / с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX),
• Token Ring 16/100 Мбит/с, Firewire 100 Мбит/с, Gigabit Ethernet (1000BASE-T)

Характеристики:
• Производитель: «Одескабель».
• Тип монтажа; внутренний
• Длина; 305 м
• Количество жил: 8
• Количество пар: 4 (витые пары).
• Диаметр проводника: 0.48 мм.
• Экран: U / UTP
• Категория:
• U / UTP-cat.5E-SL patch AWG26


СОБЛЮДЕНИЕ ТРЕБОВАНИЙ U / UTP ДЛЯ ВНУТРЕННЕЙ ПРОКЛАДКИ
ISO / IEC 11801: 2002
EN 50173-1: 2002
ANSI / TIA / EIA-568-B. 2-2001
IEC 61156-5: 2002
ТУ У 31.3-05758730-020-2002

КОНСТРУКЦИЯ
Токопроводящая жила: медная мягкая проволока.
Диаметр: 0,48 мм
Изоляция: полиэтилен
Пара: 2 скрученных вместе проводника
Цветовая идентификация жил:
пара 1: бело-синяя / синяя
пара 2: бело-оранжевая / оранжевая
пара 3: бело-зеленая / зеленая
пара 4: бело-коричневая / коричневая
Сердечник: 4 пары скрученные вместе с Корделией
Внешняя оболочка: поливинилхлоридный пластикат (ПВХ) или LS0H-компаунд.
Цвет оболочки: белый (ПВХ), оранжевый или синий (LS0H)
Максимальный диаметр кабеля: 5,9 мм.

УСЛОВИЯ ПРОКЛАДКИ И ЭКСПЛУАТАЦИИ
Для стационарной прокладки внутри зданий, станций, сооружений, аппаратуры. Эксплуатируется при частотах до 350 МГц.


МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Температурный диапазон:
Во время монтажа -10 ° C ... +60 ° C
После монтажа -20 ° C ... +60 ° C
Радиус изгиба:
Во время монтажа ≥ 8 x диаметров кабеля
После монтажа ≥ 4 x диаметров кабеля
Растягивающее усилие ≤ 85 Н.

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИ 20 ° C
Сопротивление постоянному току ≤ 96 Ом / км
Сопротивление изоляции ≥ 5 ГОм / км
Рабочая емкость ≤ 56 пФ / м
Скорость распространения сигнала ≥ 0,68 с
Задержка распространения сигнала ≤ 534 + 36 / √f нс / 100 м
Сдвиг задержки на частоте:
100 МГц ≤ 45 нс / 100 м
Волновое сопротивление в диапазоне частот:
1-100 МГц 100 ± 10 Ом
Затухание по экрану в диапазоне частот:
30-100 МГц ≤ 40 дБ
Испытательное напряжение между жилами, жилами и экраном (пост. ток, 2 с) 2,5 кВ
Рабочее напряжение (пост. ток) 72 В
