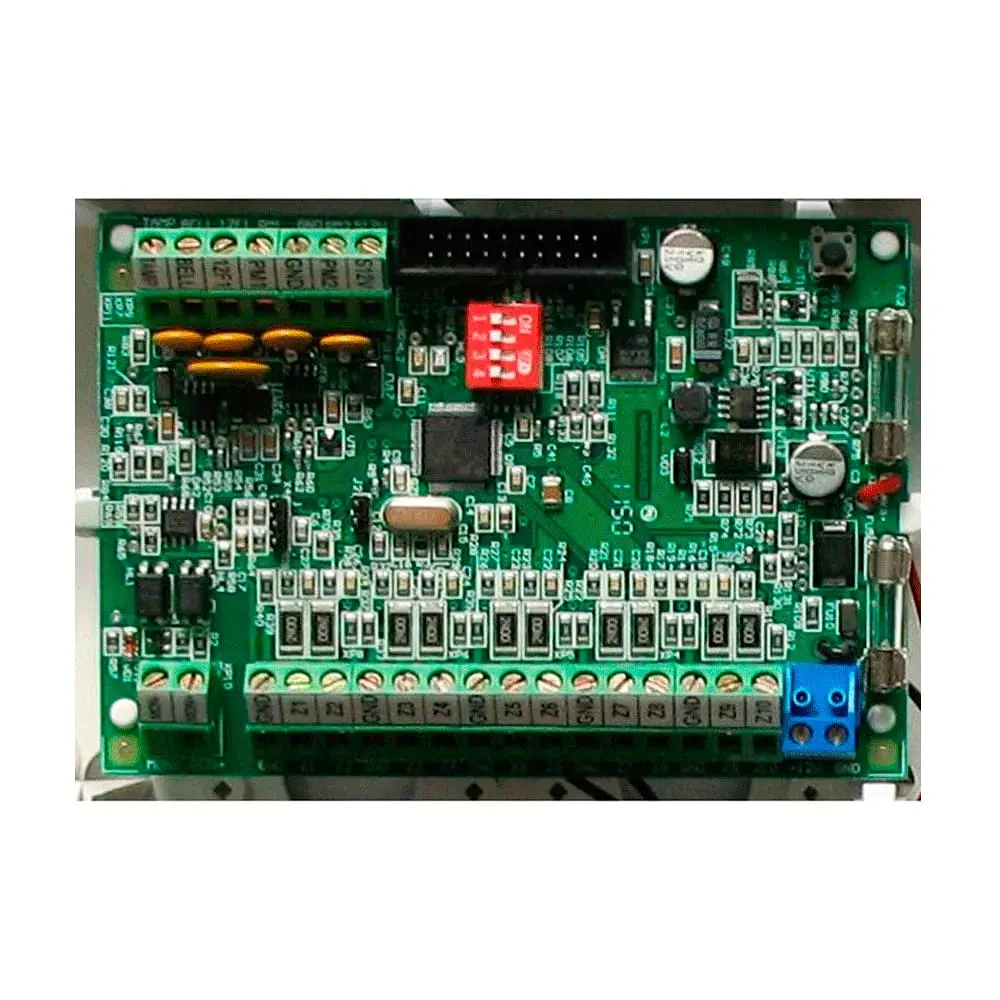

Модуль расширения зон Лунь 11Н (20-00028)

"Лунь-11Н" - это модуль расширения, который используется для работы в составе прибора приемочно-контрольного охранно-пожарного (ППКОП) "Лунь-11". Основное назначение платы "Лунь-11Н" - это добавить в ППКОП "Лунь-11" к существующим еще 10 пожарных шлейфов или сигнализации. Типы шлейфов: «Задержанный», «Проходной», «Охранный», «24-часовой», «Постановочный», «Остаюсь дома» и «Пожарный». Максимальное количество извещателей в шлейфе – 32. На модуле "Лунь-11Н" присутствуют индикатор наличия событий в виде светодиода красного цвета и индикатор обмена по шине MON в виде светодиода зеленого цвета. Короткие вспышки через короткий интервал зеленого светодиода сигнализируют о процессе обмена между МР и ППКОП. Короткие вспышки через длинный интервал красного светодиода указывают на наличие событий, а короткие вспышки через короткий интервал – об отсутствии событий.

Подключаются к двум управляемым выходам устройства индикации и управления «Линд-11» и «Линд-11ТМ», платы расширителей «Лунь-11E» и «Лунь-11Н», а также к отдельным клеммам сирена и тампер. Удаленное управление МР осуществляется через ППКОП «Лунь-11» с помощью программы «Конфигуратор 11». Напряжение от блока питания «NES-35» 14,5...18 В, а также имеется встроенный контроллер для АКБ емкостью 7 А/ч.
