Реле времени, таймер H3Y-2 / 0-5с / 220В / 5А / на DIN-рейку

Реле времени, таймер H3Y-2

Реле времени для замыкания/размыкания электрической цепи через заданный промежуток времени, который устанавливается заранее ручкой-регулятором на корпусе. Начало отсчета - появление напряжения питания на входе. Предназначен для автоматизации электрических схем. Идеально подходит для применения в системах управления освещением, вентиляцией, производственным оборудованием и другими электротехническими устройствами.

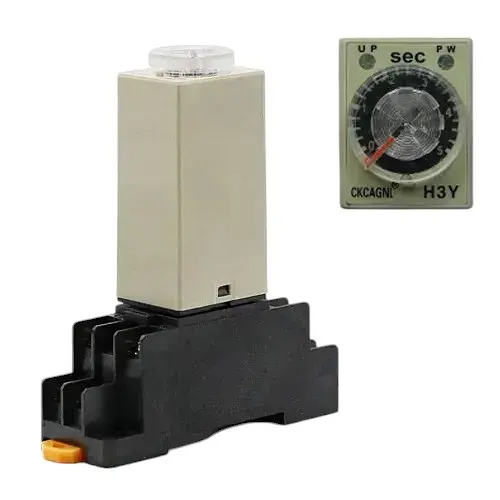

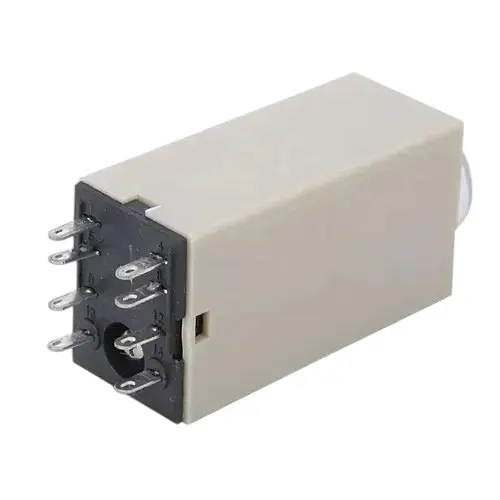

Для подключения реле необходимо подвести питание и подсоединить коммутируемое устройство. Напряжение питания реле составляет 220 В переменного тока. Линию питания следует подключить к клеммам 13 и 14. Также необходимо подсоединить проводники от коммутируемого устройства к реле. Реле имеет 6 контактов. Клемы 1-9 и 4-12 — это нормально замкнутые контакты (NC), которые используются для отключения нагрузки через определенный промежуток времени. Клемы 5-9 и 8-12 — это нормально разомкнутые контакты (NO), которые применяются для включения нагрузки через заданное время. Промежуток времени устанавливается с помощью регулятора, расположенного на верхней части прибора, с диапазоном задержки до 5 секунд.

Схема подключения реле H3Y-2:

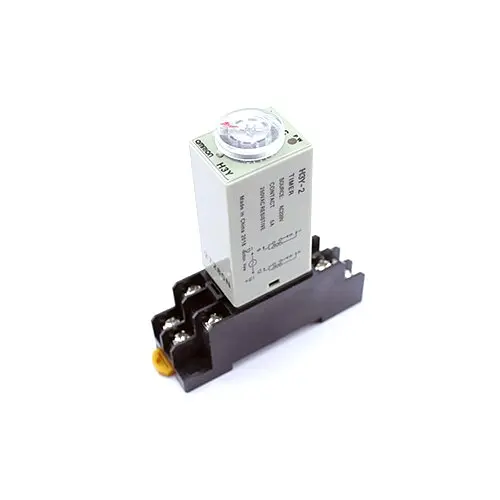

Комплектуется колодкой PYF08A для крепления реле на DIN-рейку.
