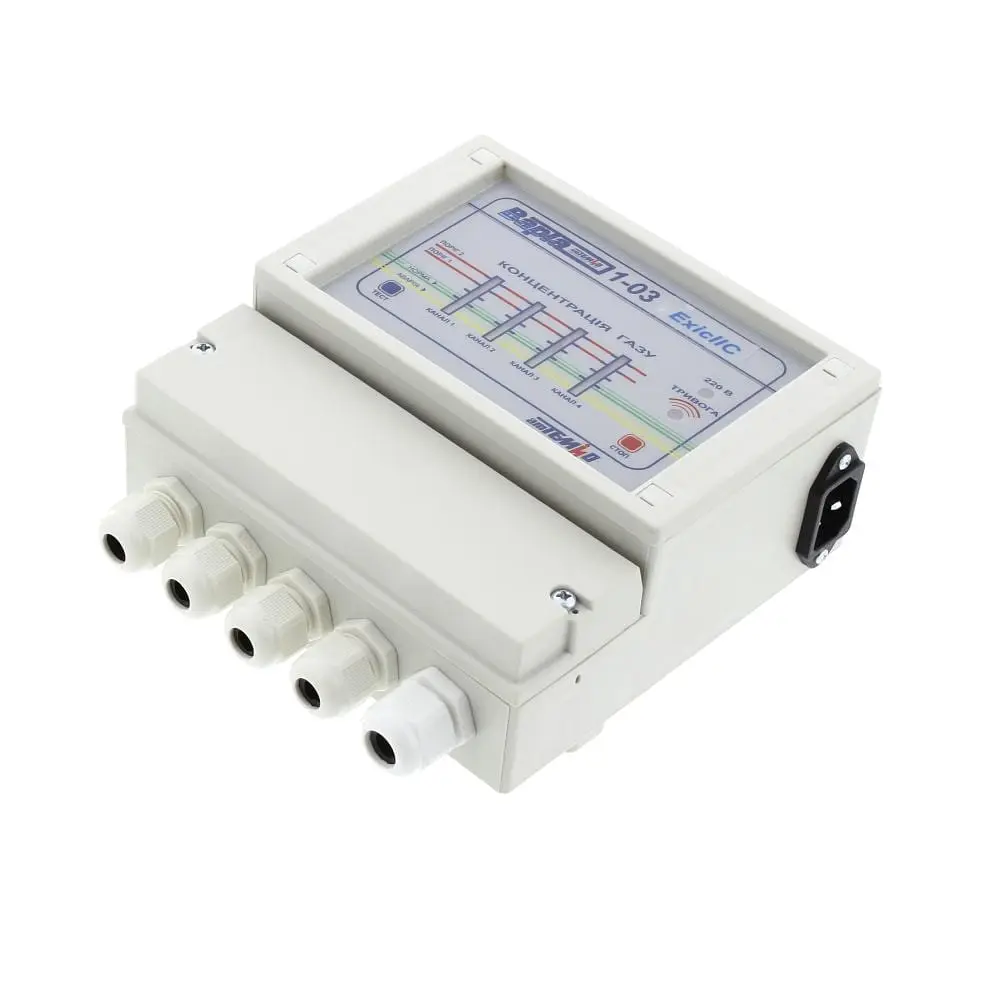

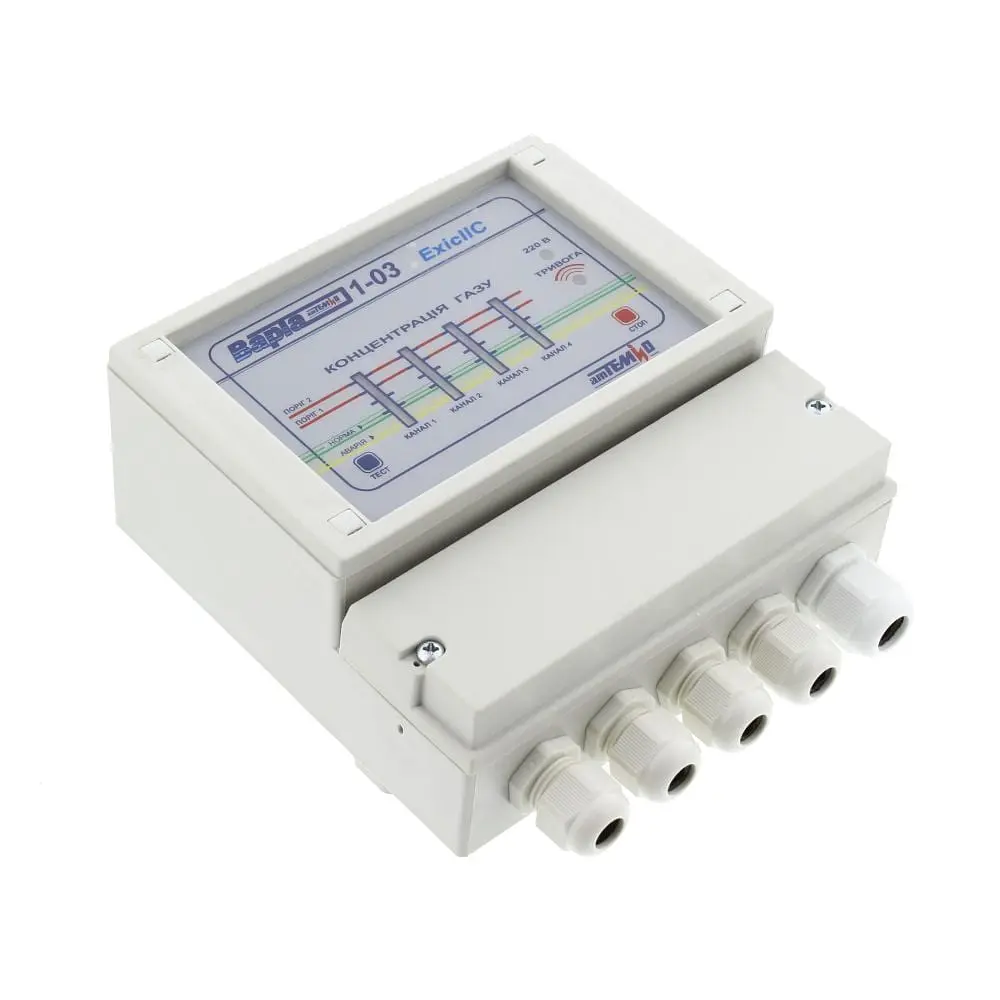

Блок керування газосигналізатора промислового іскробезпечний Теміо ВАРТА 1-03і з підключенням до 4 датчиків (96-00067)

Блок керування промислового газосигналізатора іскробезпечний Теміо ВАРТА 1-03і з маркуванням “ІІ (2)G [Ex ib Gb] IIB”. Підтримує підключення до 4 аналогових датчиків (давачів) у вибухозахищеному виконанні – вид вибухозахисту «іскробезпечне електричне коло» (i) за ДСТУ EN 60079-11. Датчики на вибір, купуються окремо: метану, пропану/бутану, оксиду вуглецю (чадного газу), температури. Оснащений світловою та звуковою сигналізацією акустичною потужністю 85 дБ, можливістю підключення до 4 зовнішніх пристроїв та комутації електричних кіл. Номінальна напруга живлення 220 В.

Вид вибухозахисту газосигналізатора дозволяє прокладати магістралі, що з’єднують блок керування з датчиками, не у металевих трубах (вимоги ПБЕ п.4.8.13).

Застосування

Теміо ВАРТА 1-03і – головний елемент системи контролю витоку газу, який здійснює автоматичний та безперервний моніторинг концентрацій довибухонебезпечних газів (метану, пропану/бутану), безпечного для людини рівня чадного газу, а також температури повітряного середовища – залежно від підключених датчиків, які слід придбати окремо, забезпечуючи своєчасне сповіщення про перевищення допустимих концентрацій. Призначений для використання в промислових і громадських об’єктах, таких як газові котельні, компресорні станції, виробничі підприємства та інші місця, де необхідний постійний контроль загазованості повітря та рівня температури.

Ключові властивості та можливості

• Іскробезпечне виконання із маркуванням “ІІ (2)G [Ex ib Gb] IIB”. Параметри іскробезпечних електричних кіл: Uо = 12 В, Iо = 450 мА, Ро = 1.3 Вт, Lо = 1 мГн, Со = 2.5 мкФ.
• Підтримка підключення до 4 аналогових датчиків (метану, пропану/бутану, чадного газу, температури) у вибухобезпечному корпусі у будь-яких комбінаціях – купуються окремо. Датчики газосигналізатора ВАРТА 1-03і виготовляються у вибухозахищеному виконанні – вид вибухозахисту «іскробезпечне електричне коло» (i) за ДСТУ EN 60079-11. Маркування вибухозахисту: “II 2G Ex ib ІІВ Т4 Gb” з параметрами іскробезпечних електричних кіл: Uі = 12.6 В, Iі = 490 мА, Рі = 1.6 Вт, Lі = 25 мкГн, Сі = 0.55 мкФ.

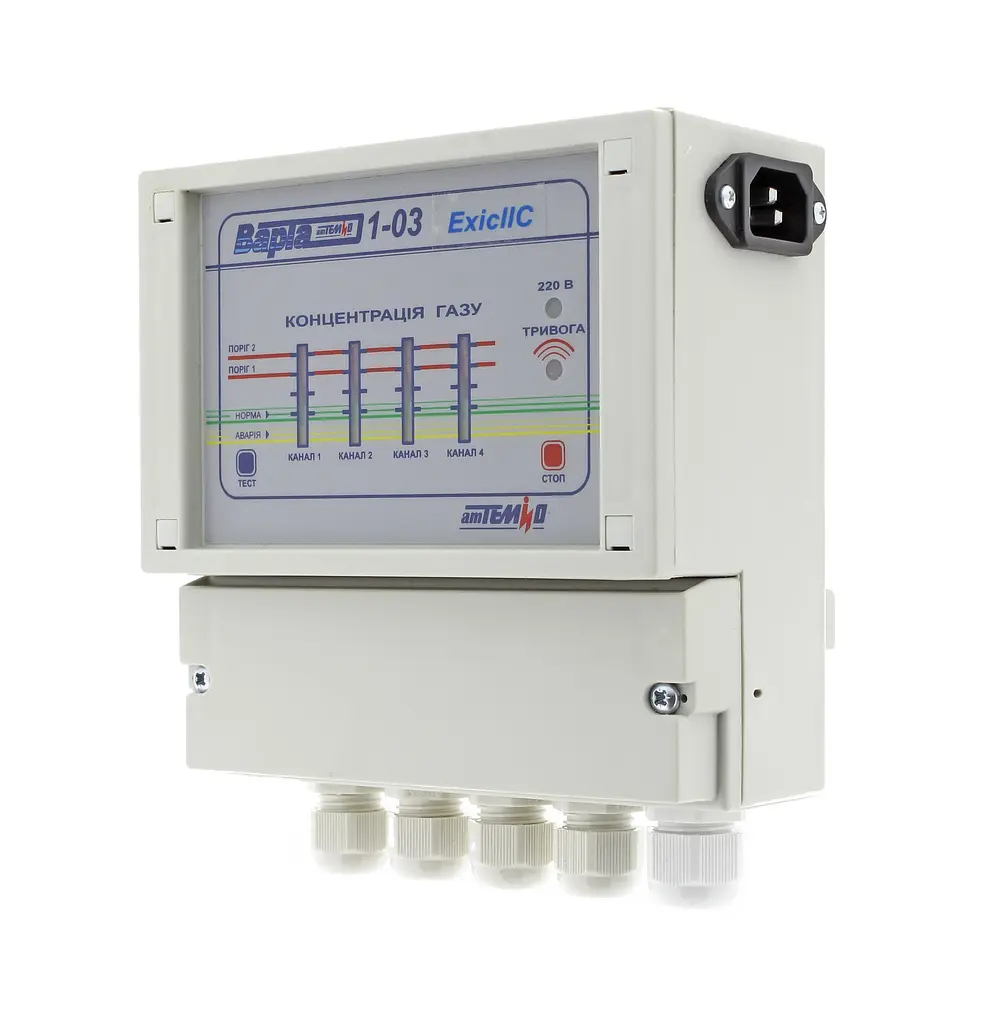

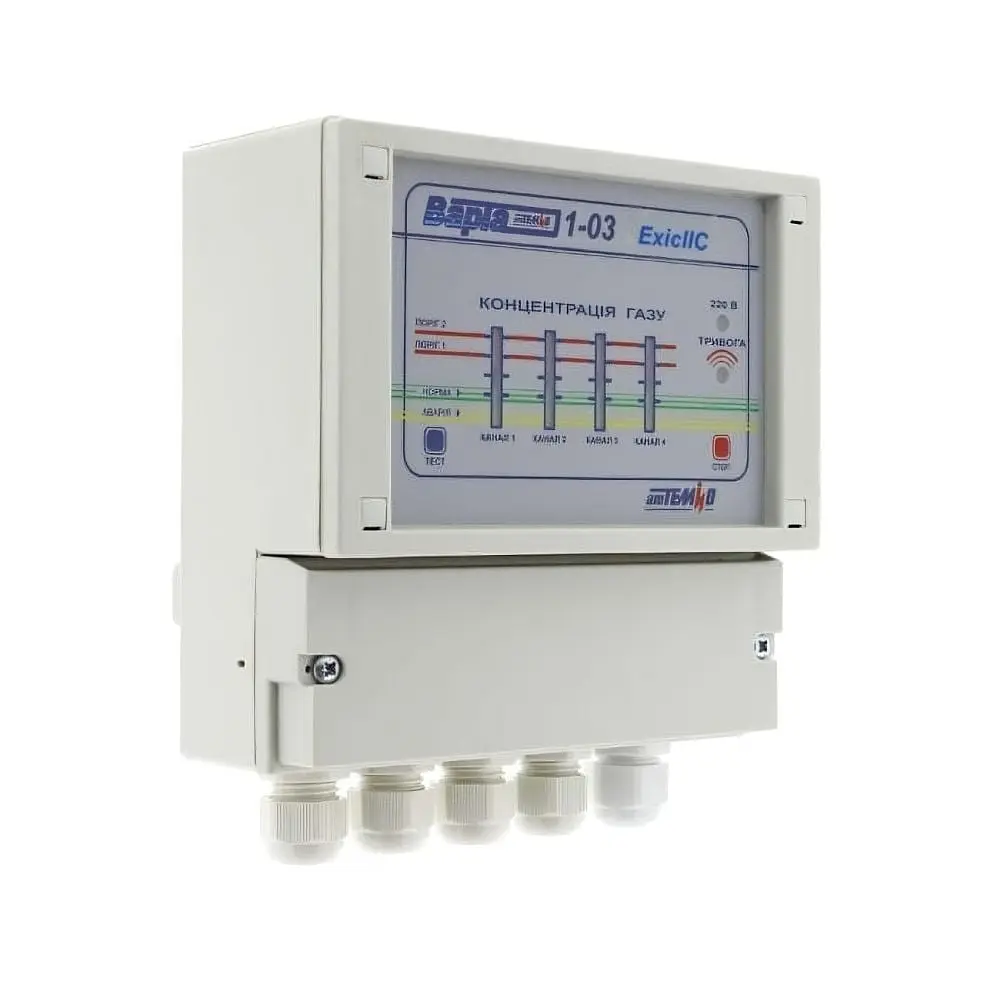

• Світлова та звукова сигналізація. Інформація про концентрацію контрольованих газів відображається на блоці керування одночасно. Кожному датчику відповідає свій індивідуальний світлодіодний індикатор. Індикація показує також обрив кабелю, відсутність або відмову датчика. При досягненні граничної концентрації газу вмикається звуковий сигнал з рівнем звукового тиску не менше 85 дБ, а також світлова індикація для своєчасного сповіщення про небезпеку.
• Підтримує 3 режими роботи:
  • «ЧЕРГУВАННЯ» – безперервний контроль рівня газу або температури;
  • «ТРИВОГА» – активація світлової та звукової сигналізації при перевищенні порогових значень;
  • «ТЕСТ» – режим самодіагностики та перевірки працездатності датчиків.
• Два рівні порогів спрацювання сигналізації – попереджувальна (поріг 1) і тривожна (поріг 2):
  • метан: 0.5 % об. (поріг 1), 1 % об. (поріг 2);
  • пропан/бутан: 0.2 % об. (поріг 1), 0.4 % об. (поріг 2);
  • оксид вуглецю (чадний газ): 0.005 % об. (поріг 1), 0.01 % об. (поріг 2);
  • температура: 70 °C (пороги 1 і 2).
• Час спрацювання сигналізації: до 60 секунд для метану та пропану, до 180 секунд для чадного газу.
• Час прогрівання – не більше 5 хвилин.
• Можливість підключення до 4 зовнішніх пристроїв: відсічні клапани, сигнальні пристрої та інші виконавчі пристрої будь-яких типів. Канали керування:
  • 3 релейні виходи з напругою AC 250 В/DC 28 В, струмом до 5 А;
  • 1 імпульсний вихід з номінальною напругою DC 12 В, піковою 20 В.
• Номінальна напруга живлення 220 В, потужність споживання 4.6 ВА.
• Ступінь захисту корпусу за ДСТУ EN 60529 IP54.
• Може працювати в температурному діапазоні від -20°C до +60°C, що забезпечує ефективність у різних кліматичних умовах.
• Стійкий до впливу електростатичних розрядів.
• Середнє напрацювання на відмову – не менше 60000 годин, середній термін служби пристрою складає не менше 10 років.
