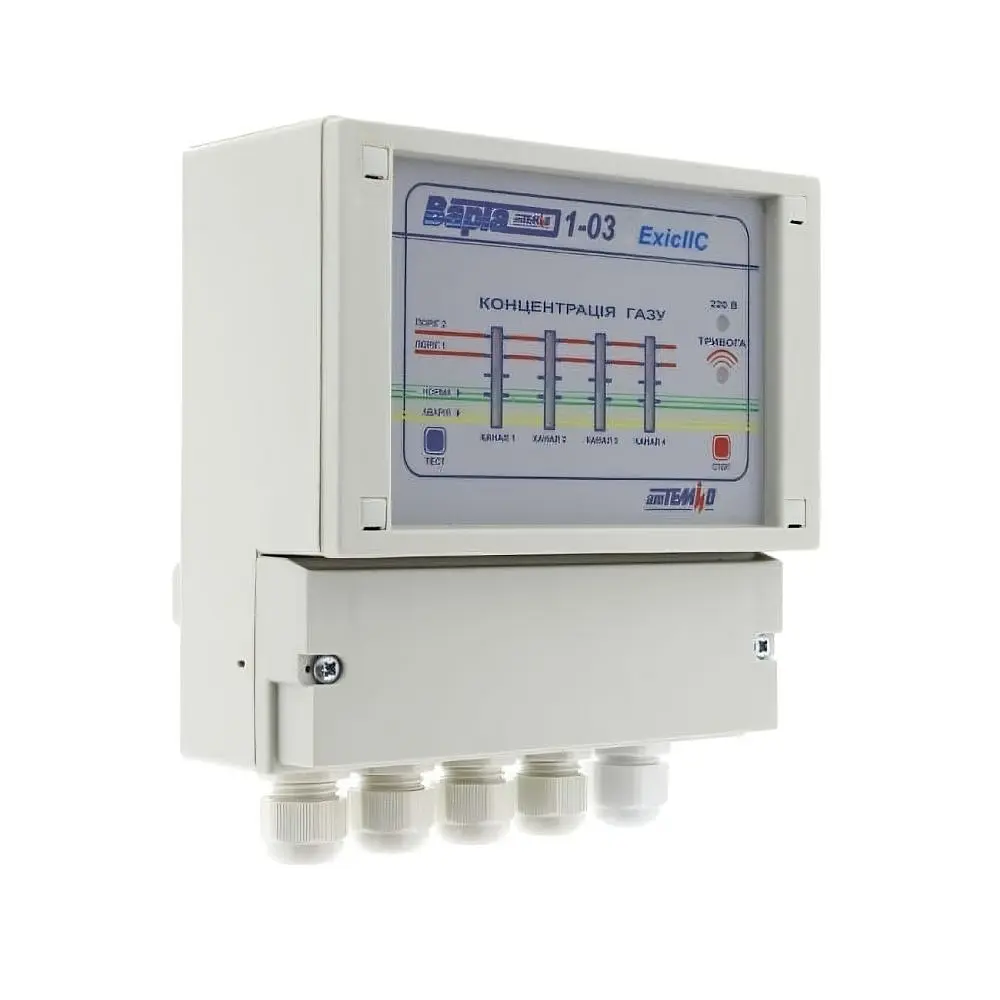

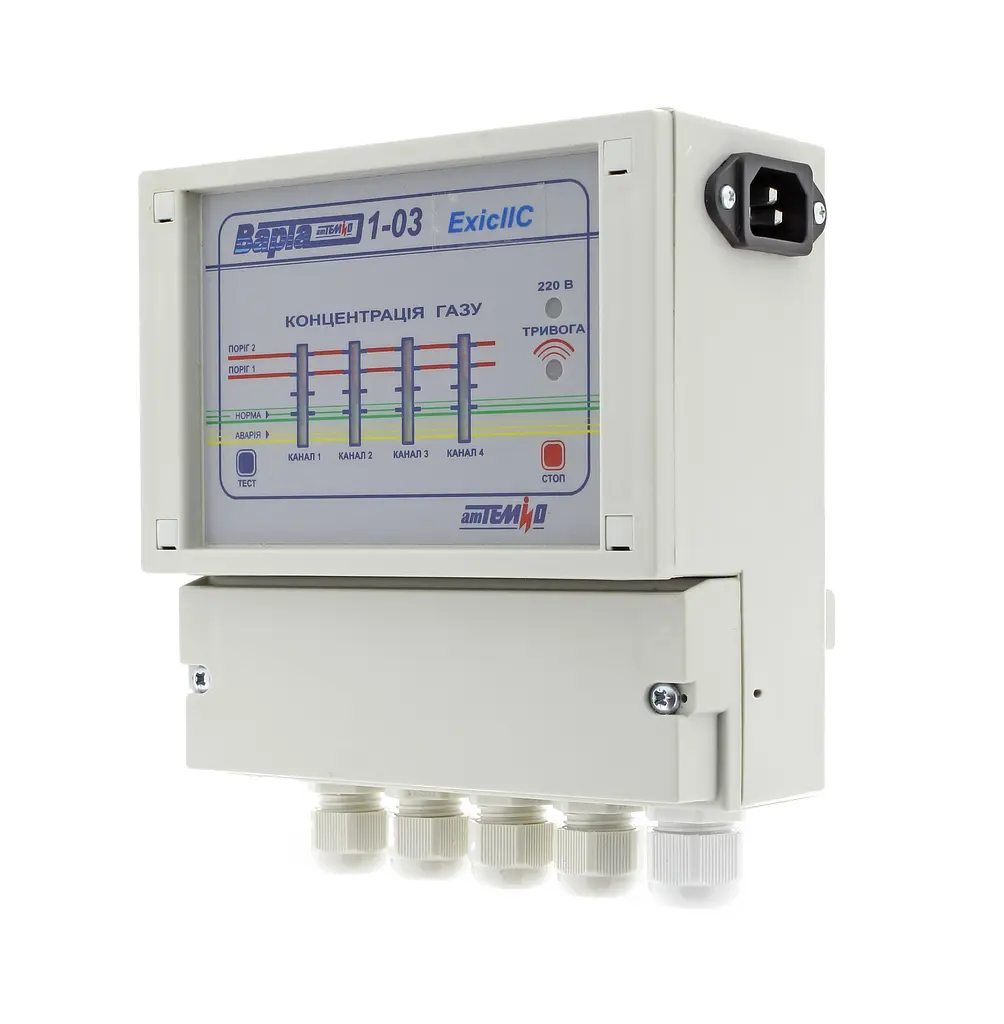

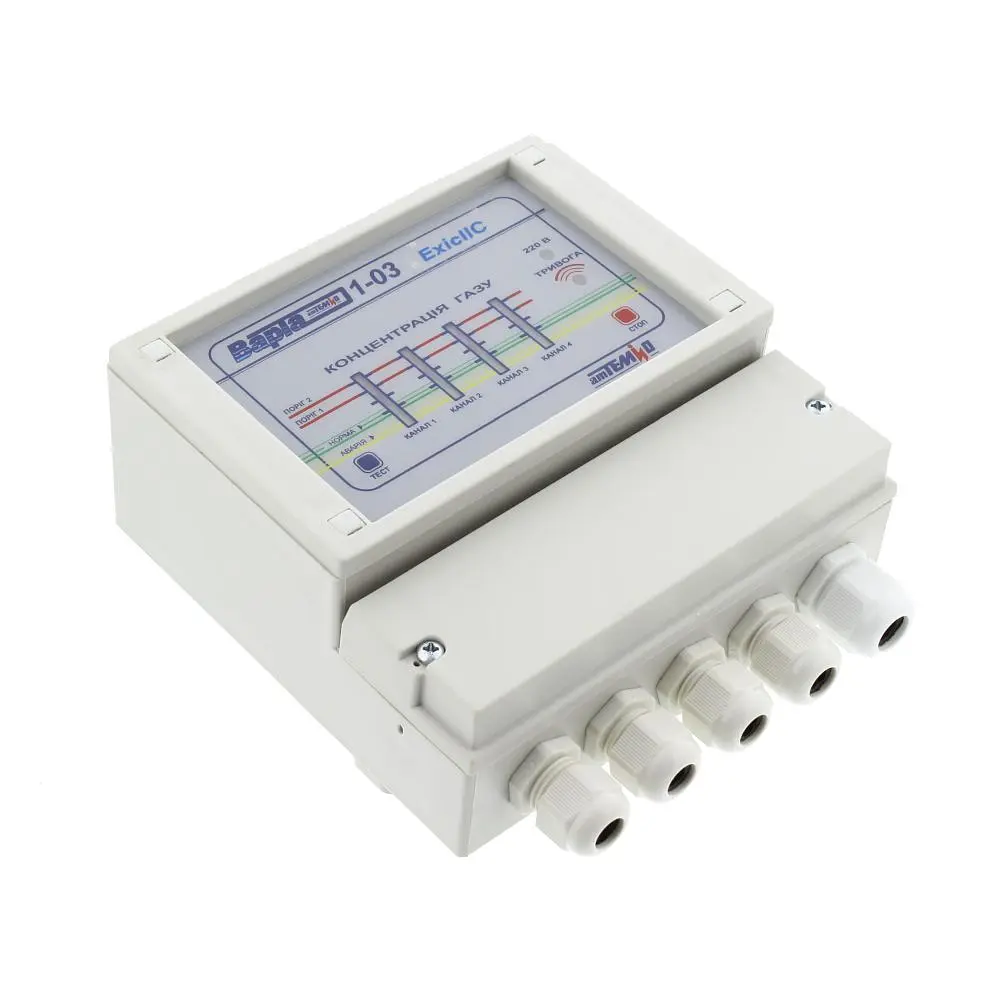

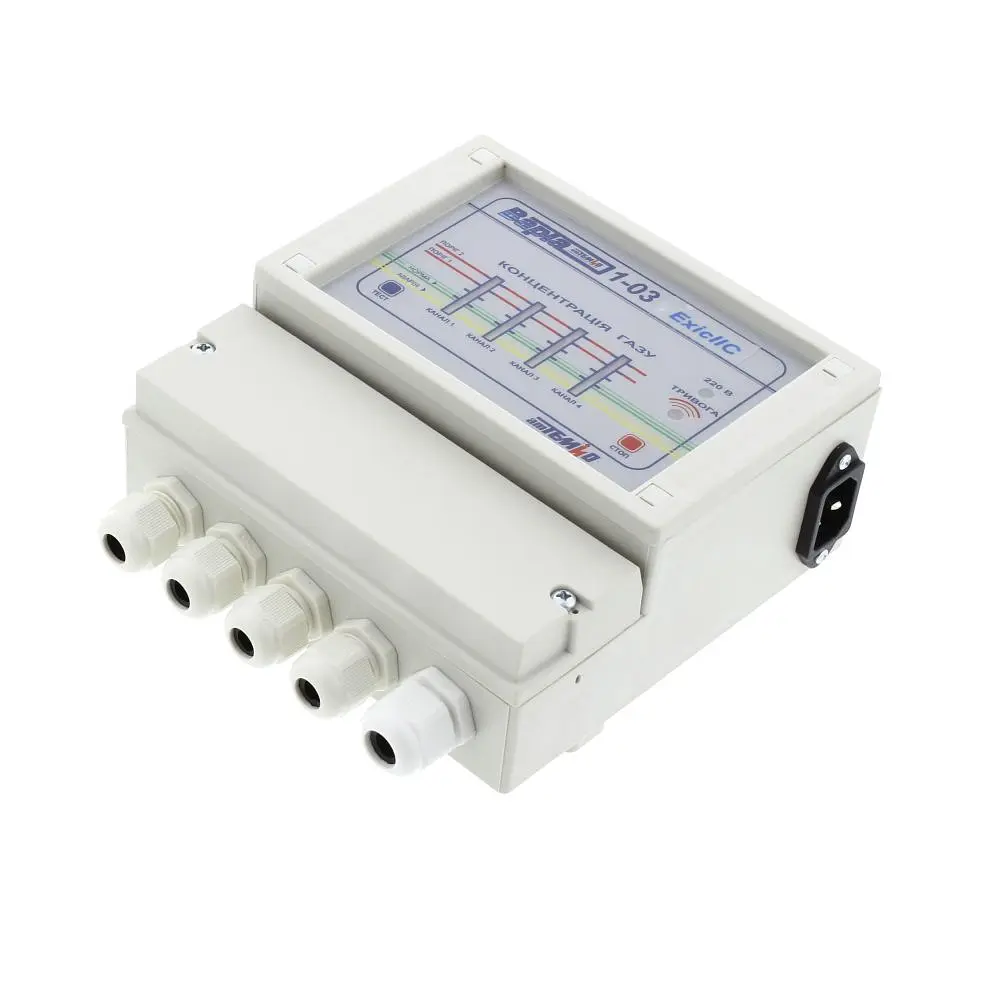

Блок управления газосигнализатора промышленного искробезопасный Темио ВАРТА 1-03і с подключением до 4 датчиков (96-00067)

Блок управления промышленного газосигнализатора искробезопасный Темио ВАРТА 1-03i с маркировкой “II (2)G [Ex ib Gb] IIB”. Поддерживает подключение до 4 аналоговых датчиков во взрывозащищенном исполнении – вид взрывозащиты «искробезопасная электрическая цепь» (i) по ДСТУ EN 60079-11. Датчики по выбору покупаются отдельно: метана, пропана/бутана, оксида углерода (угарного газа), температуры. Оснащен световой и звуковой сигнализацией акустической мощностью 85 дБ, возможностью подключения до 4 внешних устройств и коммутации электрических цепей. Номинальное напряжение питания 220 В.

Вид взрывозащиты газосигнализатора позволяет прокладывать магистрали, соединяющие блок управления с датчиками, не в металлических трубах (требования ПБЭ п.4.8.13).

Применение

Темио ВАРТА 1-03і – главный элемент системы контроля утечки газа, который осуществляет автоматический и непрерывный мониторинг концентраций довзрывоопасных газов (метана, пропана/бутана), безопасного для человека уровня угарного газа, а также температуры воздушной среды, в зависимости от подключенных датчиков, которые следует приобрести отдельно, обеспечивая своевременное оповещение о превышении допустимых концентраций. Предназначен для использования в промышленных и общественных объектах, таких как газовые котельные, компрессорные станции, производственные предприятия и другие места, где необходим постоянный контроль загазованности воздуха и уровня температуры.

Ключевые свойства и возможности

• Искробезопасное исполнение с маркировкой “II (2)G [Ex ib Gb] IIB”. Параметры искробезопасных электрических цепей: Uо = 12 В, Iо = 450 мА, Ро = 1.3 Вт, Lо = 1 мГн, Со = 2.5 мкФ.
• Поддержка подключения до 4 аналоговых датчиков (метана, пропана/бутана, угарного газа, температуры) во взрывобезопасном корпусе в любых комбинациях – приобретаются отдельно. Датчики газосигнализатора ВАРТА 1-03i изготавливаются во взрывозащищенном исполнении – вид взрывозащиты «искробезопасная электрическая цепь» (i) по ДСТУ EN 60079-11. Маркировка взрывозащиты: “II 2G Ex ib ІІІ Т4 Gb” с параметрами искробезопасных электрических цепей: Uі = 12.6 В, Iі = 490 мА, Рі = 1.6 Вт, Lі = 25 мкГн, Сі = 0.55 мкФ.
• Световая и звуковая сигнализация. Информация о концентрации контролируемых газов отображается на блоке управления одновременно. Каждому датчику соответствует свой индивидуальный светодиодный индикатор. Индикация показывает также обрыв кабеля, отсутствие или отказ датчика. При достижении граничной концентрации газа включается звуковой сигнал с уровнем звукового давления не менее 85 дБ, а также световая индикация для своевременного оповещения об опасности.
• Поддерживает 3 режима работы:
  • «ЧЕРГУВАННЯ» – непрерывный контроль уровня газа или температуры;
  • «ТРИВОГА» – активация световой и звуковой сигнализации при превышении пороговых значений;
  • «ТЕСТ» – режим самодиагностики и проверки работоспособности датчиков.
• Два уровня порогов срабатывания сигнализации – предупредительная (порог 1) и тревожная (порог 2):
  • метан: 0.5 % об. (порог 1), 1% об. (порог 2);
  • пропан/бутан: 0.2 % об. (порог 1), 0.4% об. (порог 2);
  • оксид углерода (угарный газ): 0.005 % об. (порог 1), 0.01% об. (порог 2);
  • температура: 70 °C (пороги 1 и 2).
• Время срабатывания сигнализации: до 60 секунд для метана и пропана, до 180 секунд для угарного газа.
• Время прогрева – не более 5 минут.
• Возможность подключения до 4 внешних устройств: отсечные клапаны, сигнальные устройства и другие исполнительные устройства любых типов. Каналы управления:
  • 3 релейных выхода с напряжением AC 250 В/DC 28 В, током до 5 А;
  • 1 импульсный выход с номинальным напряжением DC 12 В, пиковым 20 В.
• Номинальное напряжение питания 220 В, мощность потребления 4.6 ВА.
• Степень защиты корпуса по ДСТУ EN 60529 IP54.
• Может работать в температурном диапазоне от -20°C до +60°C, что обеспечивает эффективность в различных климатических условиях.
• Устойчив к воздействию электростатических разрядов.
• Средняя наработка на отказ – не менее 60000 часов, средний срок службы устройства составляет не менее 10 лет.
