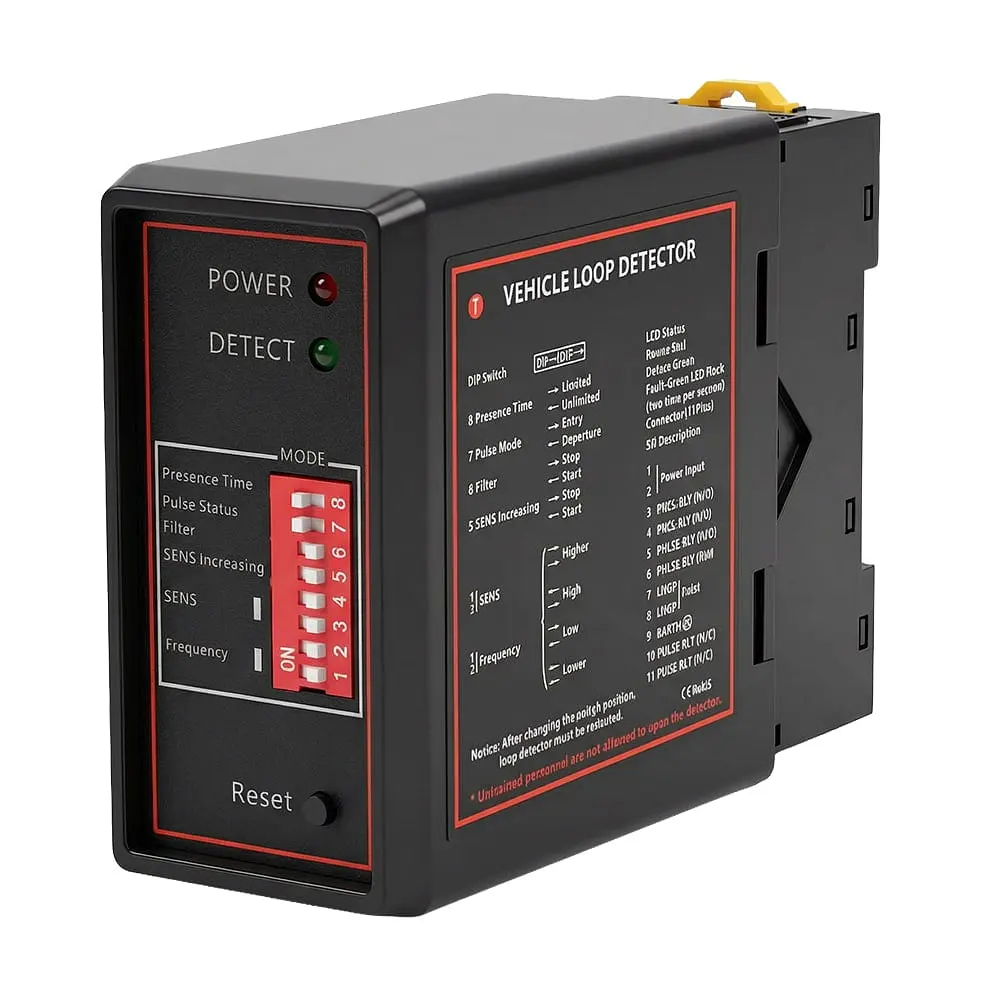

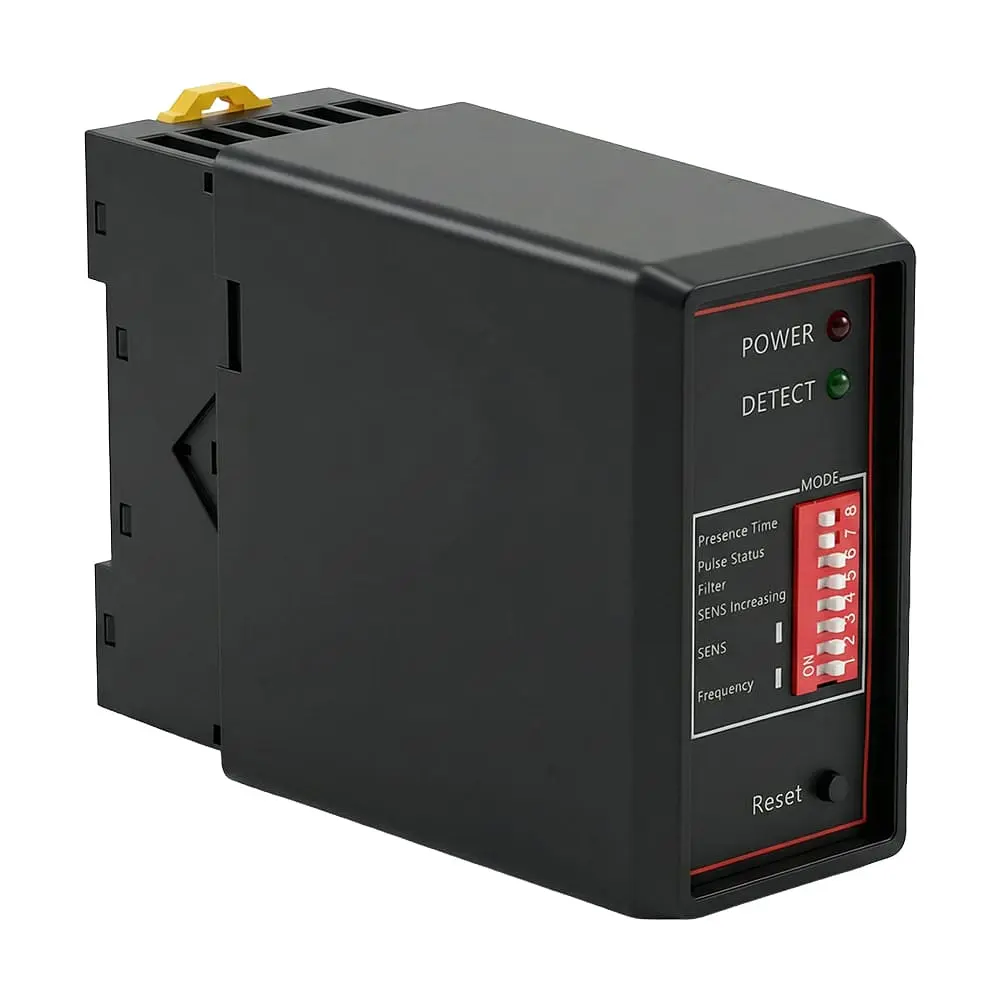

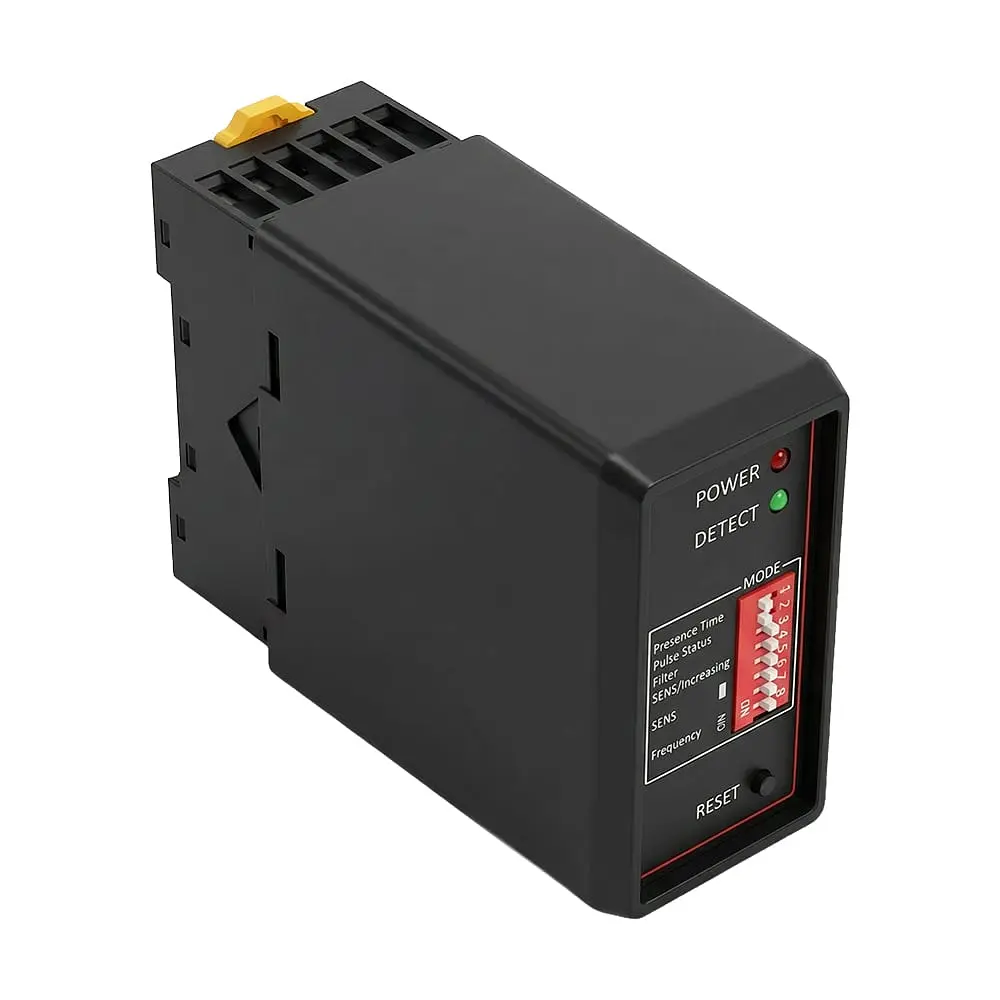

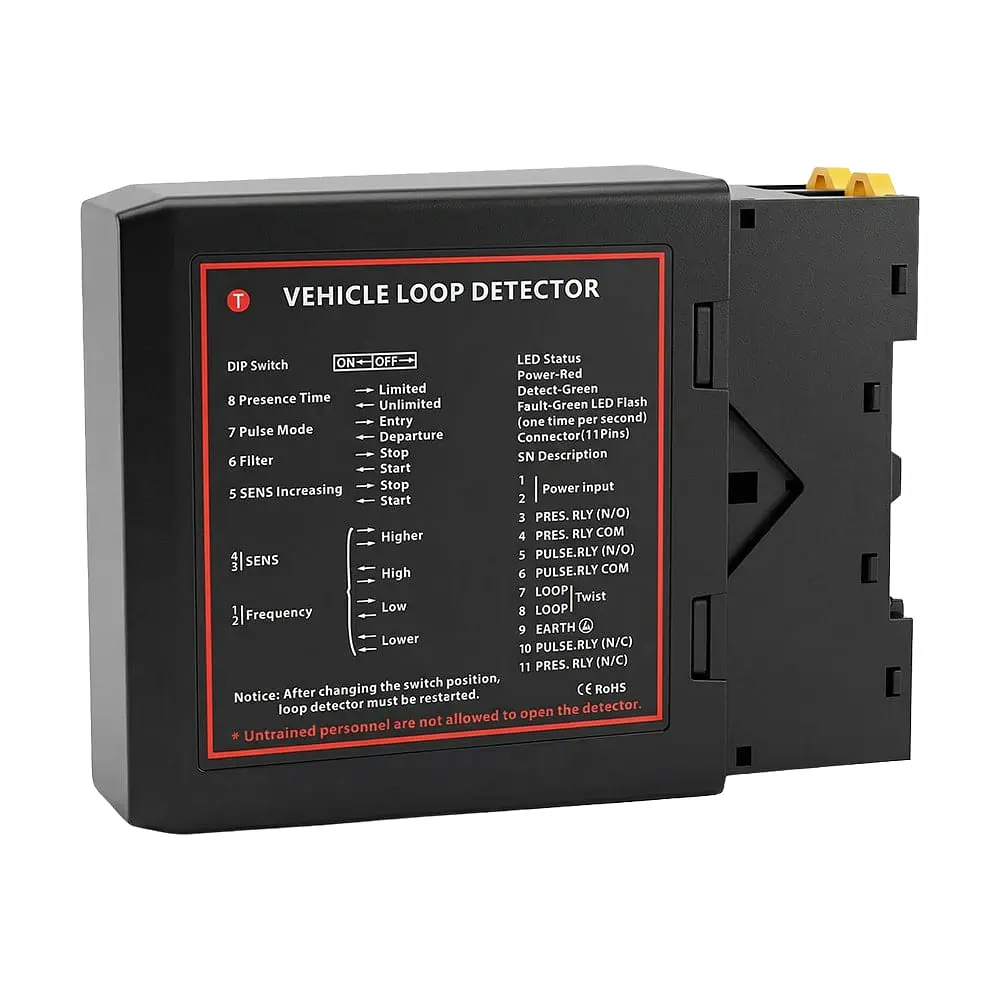

Контролер індукційної петлі Trinix TRX-1100SLD одноканальний (71-00156)

Одноканальний індукційний контролер транспортної петлі Trinix TRX-1100SLD з 4-рівневим налаштуванням чутливості та 2 релейними виходами. Індуктивність шлейфа 80-1000 мкГн. Час відгуку 10 мс. Робоча напруга AC 110/220 В; DC 12/24 В.

Застосування

Даний контролер використовується в системах контролю доступу та керування трафіком. Він підходить для автоматизації воріт та шлагбаумів на парковках, у житлових комплексах, на промислових об'єктах, а також для систем підрахунку транспорту та керування світлофорами.

Принцип роботи

Робота пристрою ґрунтується на принципі електромагнітної індукції. Для цього використовується індукційна петля — декілька витків ізольованого дроту, які закладаються безпосередньо у дорожнє покриття (наприклад, в асфальт або бетон) у зоні проїзду. Контролер TRX-1100SLD подає на цей дріт слабкий електричний струм, створюючи навколо петлі невидиме електромагнітне поле. Коли металевий кузов автомобіля потрапляє у це поле, він порушує його, що миттєво фіксується контролером. У відповідь пристрій активує своє реле (з часом реакції 10 мс) і надсилає команду на підключене обладнання, наприклад, для відкриття шлагбаума.

Ключові властивості

• Одноканальний індукційний детектор для виявлення транспортних засобів.

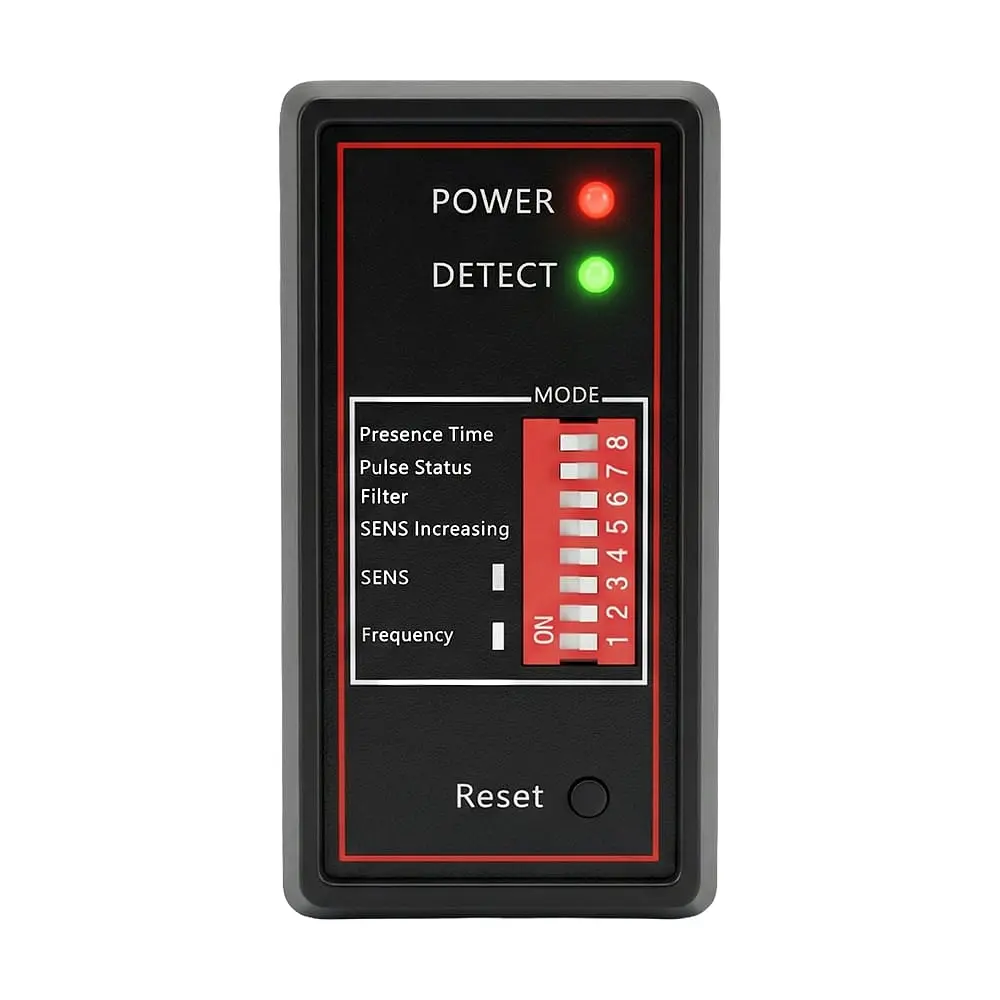

• Чутливість регулюється на 4 рівнях для налаштування для різних типів транспорту та дорожнього покриття.



• Швидкий час реакції: 10 мс.



• Підтримує функцію постійної присутності , що дозволяє утримувати реле активним, доки автомобіль знаходиться над петлею.



• Вихідний сигнал: релейний.



• Підтримує ручне скидання (Manual Reset) для легкого налаштування та діагностики.



• Робоча напруга AC 110/220 В +10%, 50/60 Гц; DC 12/24 В.

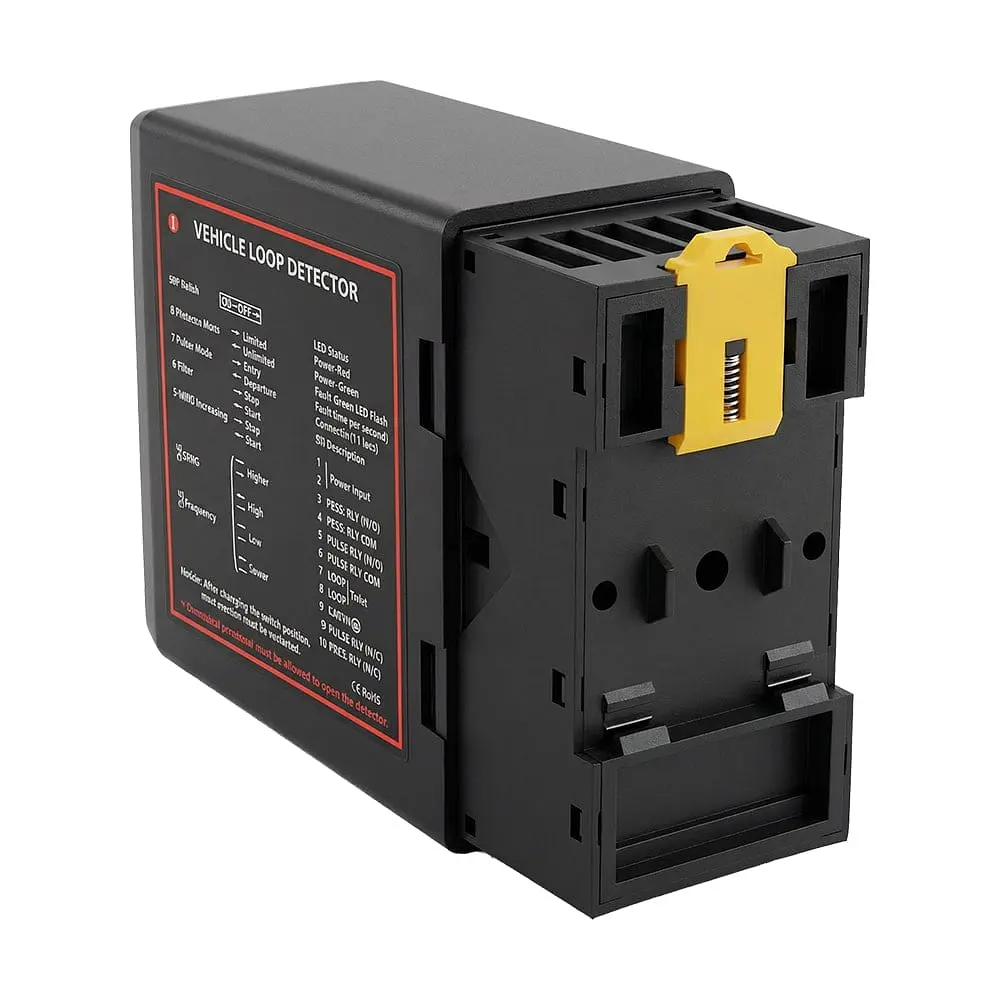

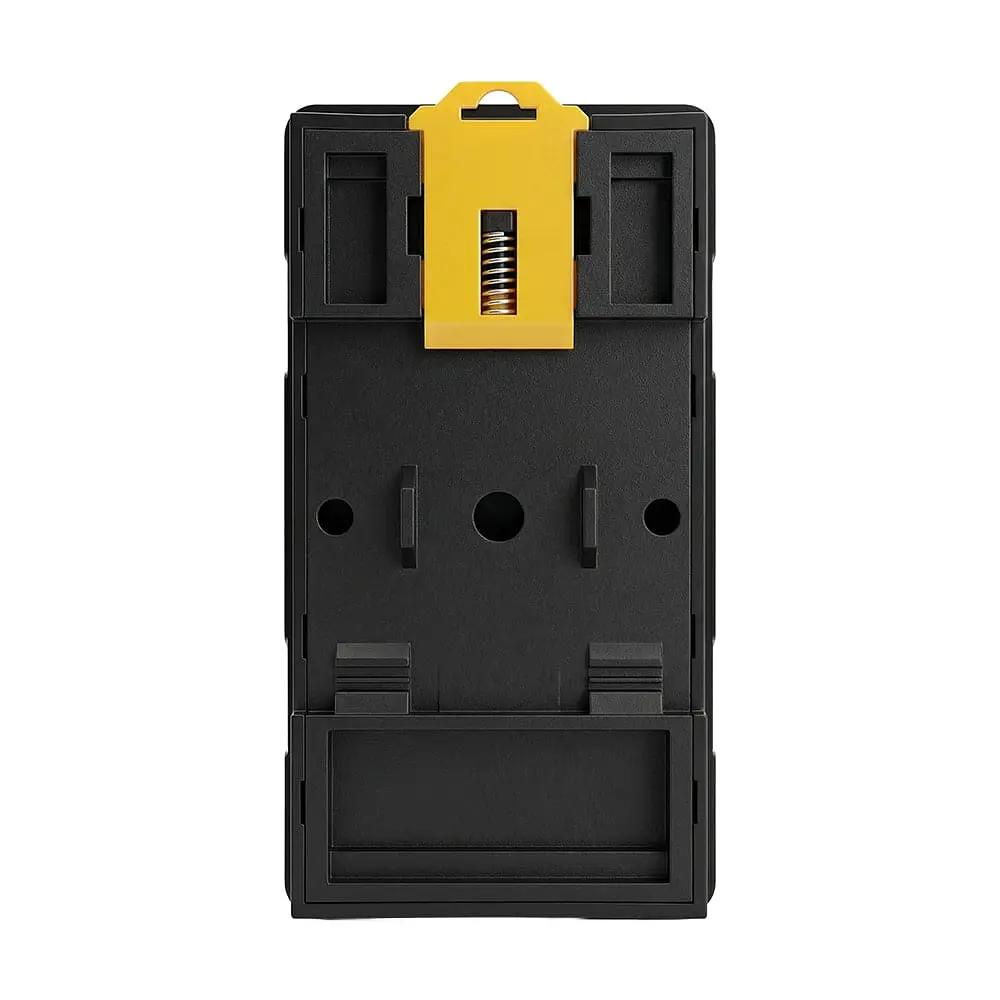

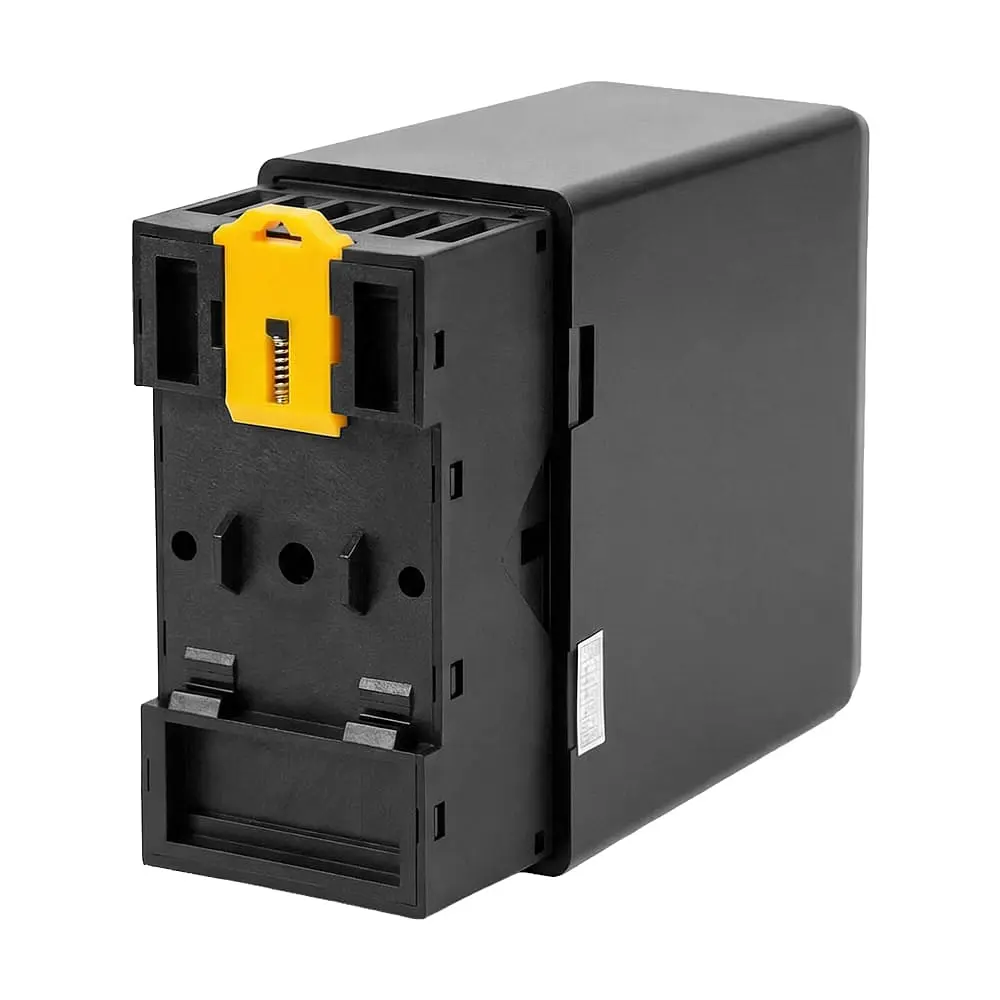

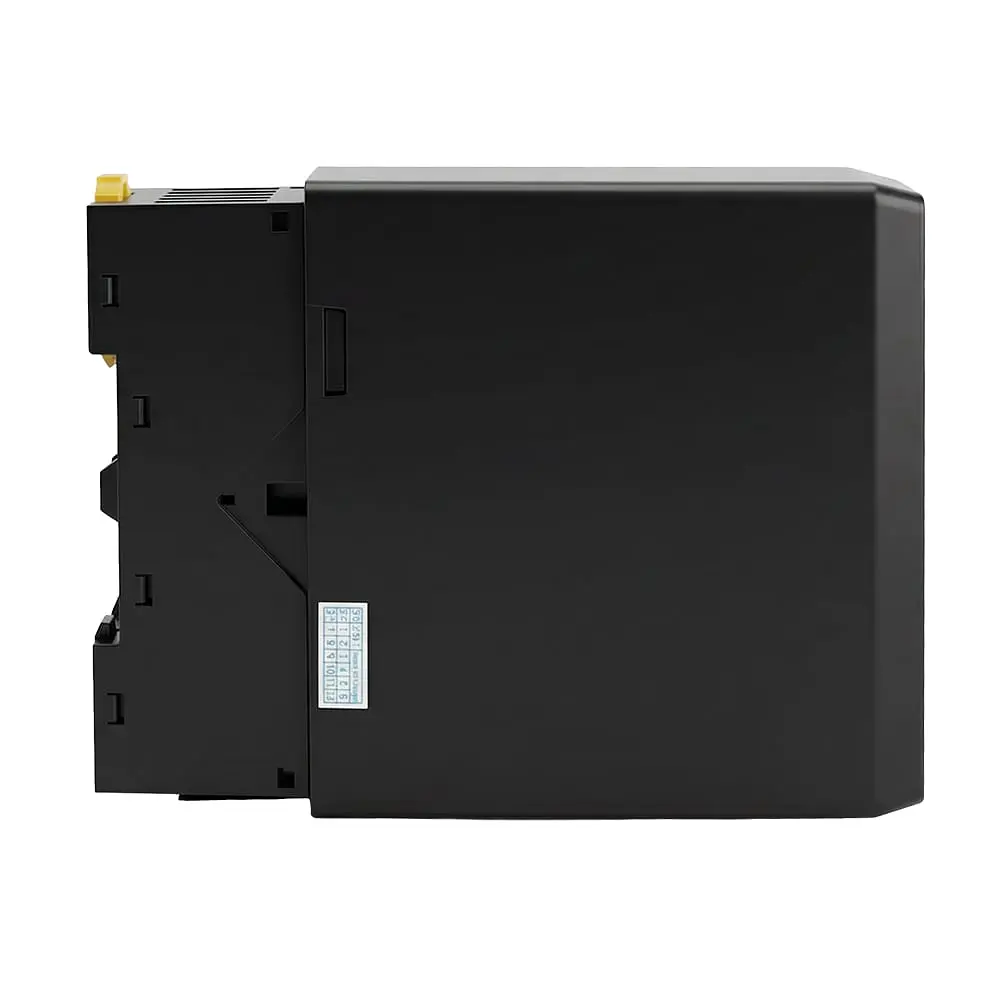

• Монтаж на DIN-рейку для зручної та швидкої інсталяції.



• Діапазон робочих температур: від -20 °C до +65 °C.

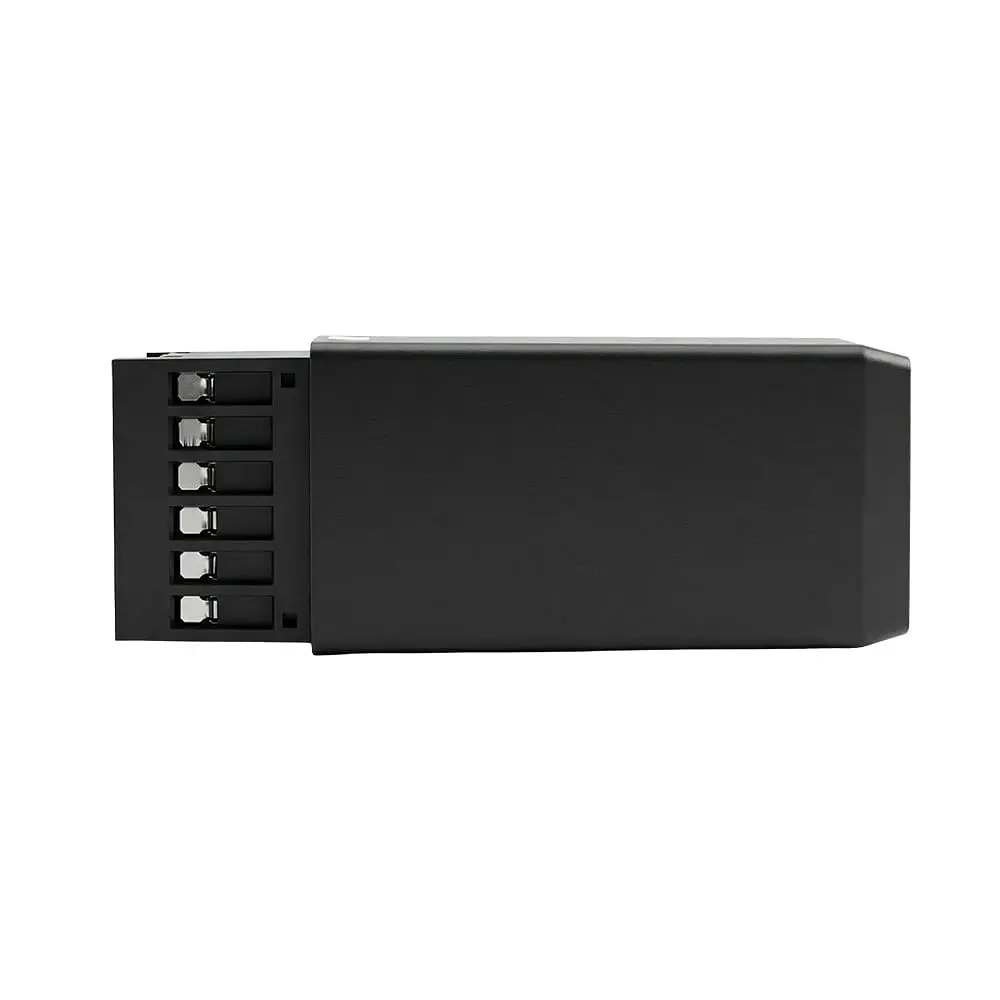

• Компактний корпус з пластику, розміри 75 / 40 / 105 мм.
