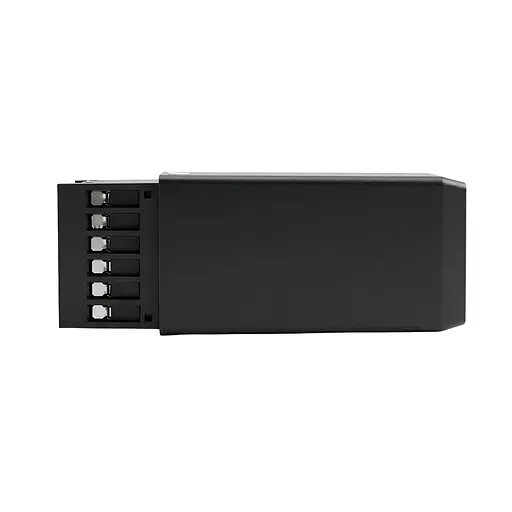

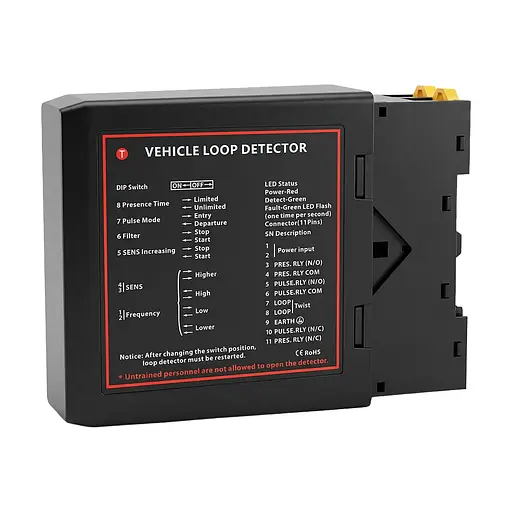

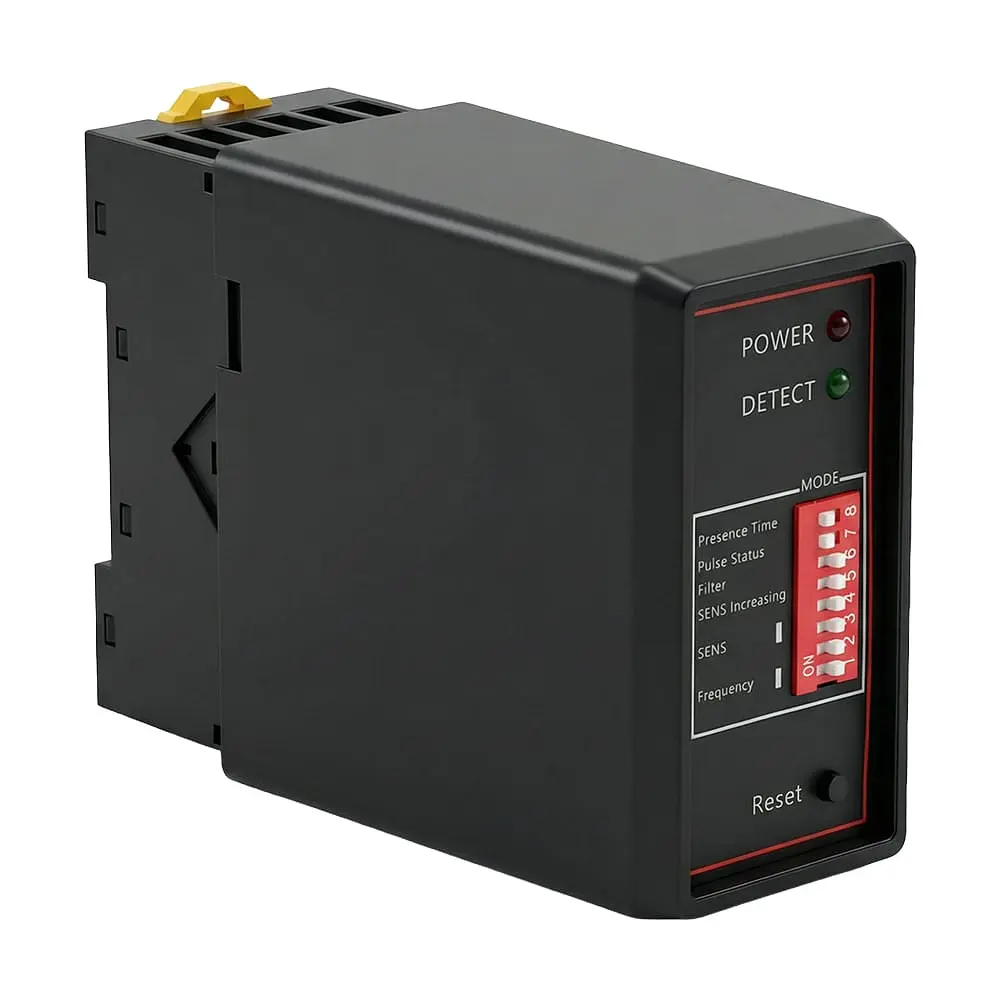

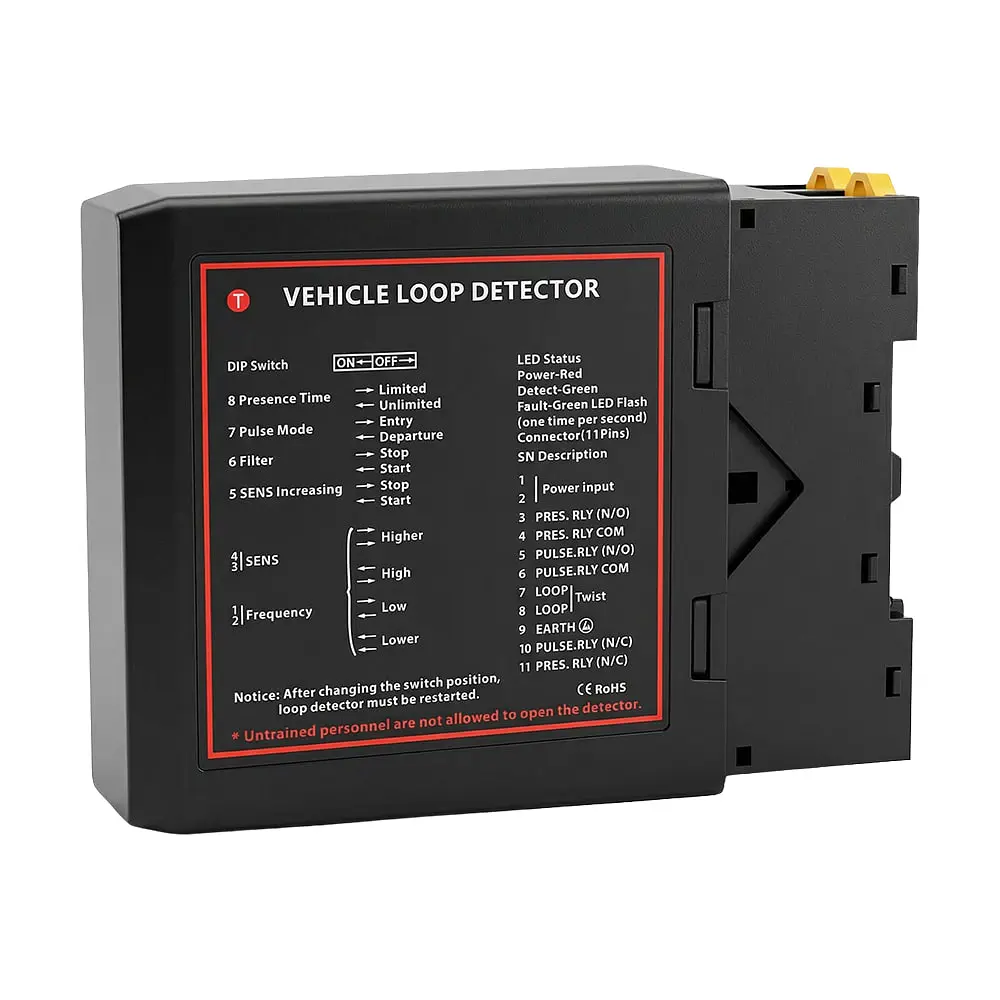

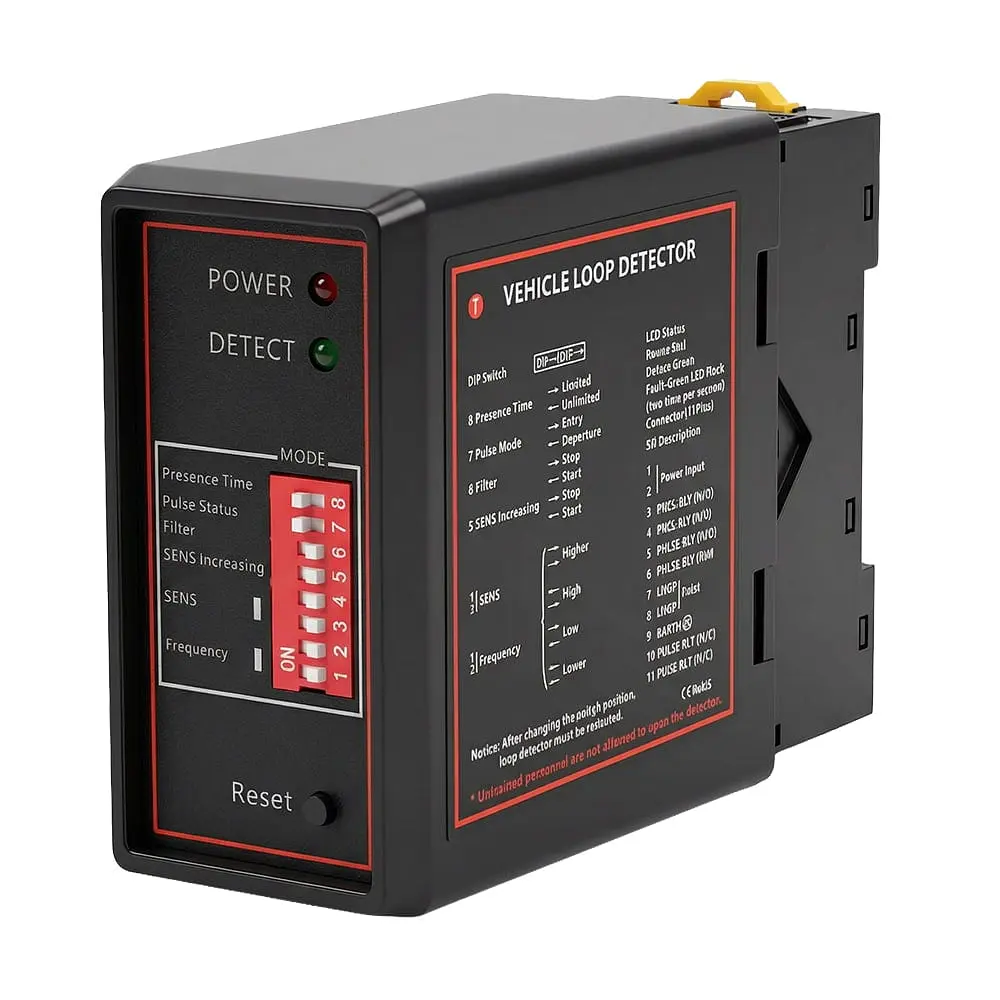

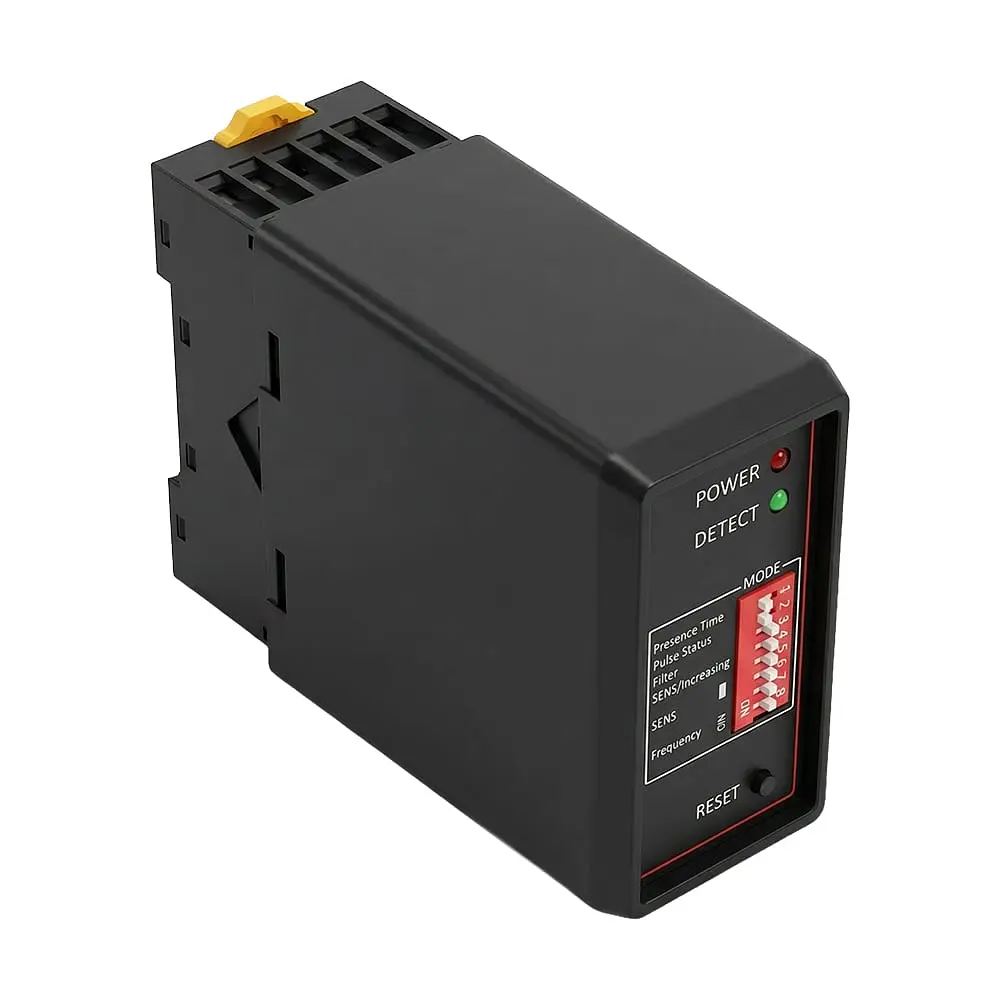

Контроллер индукционной петли Trinix TRX-1100SLD одноканальный (71-00156)

Одноканальный индукционный контроллер транспортной петли Trinix TRX-1100SLD с 4-уровневой настройкой чувствительности и 2 релейными выходами. Индуктивность шлейфа 80-1000 мкГн. Время отклика 10 мс. Рабочее напряжение AC 110/220 В; DC 12/24 В.

Применение

Данный контроллер используется в системах контроля доступа и управления трафиком. Он подходит для автоматизации ворот и шлагбаумов на парковках, в жилых комплексах, на промышленных объектах, а также для систем подсчета транспорта и управления светофорами.

Принцип работы

Работа устройства основана на принципе электромагнитной индукции. Для этого используется индукционная петля — несколько витков изолированного провода, которые закладываются непосредственно в дорожное покрытие (например, в асфальт или бетон) в зоне проезда. Контроллер TRX-1100SLD подает на этот провод слабый электрический ток, создавая вокруг петли невидимое электромагнитное поле. Когда металлический кузов автомобиля попадает в это поле, он нарушает его, что мгновенно фиксируется контроллером. В ответ устройство активирует свое реле (со временем реакции 10 мс) и отправляет команду на подключенное оборудование, например, для открытия шлагбаума.

Ключевые свойства

• Одноканальный индукционный детектор для обнаружения транспортных средств.

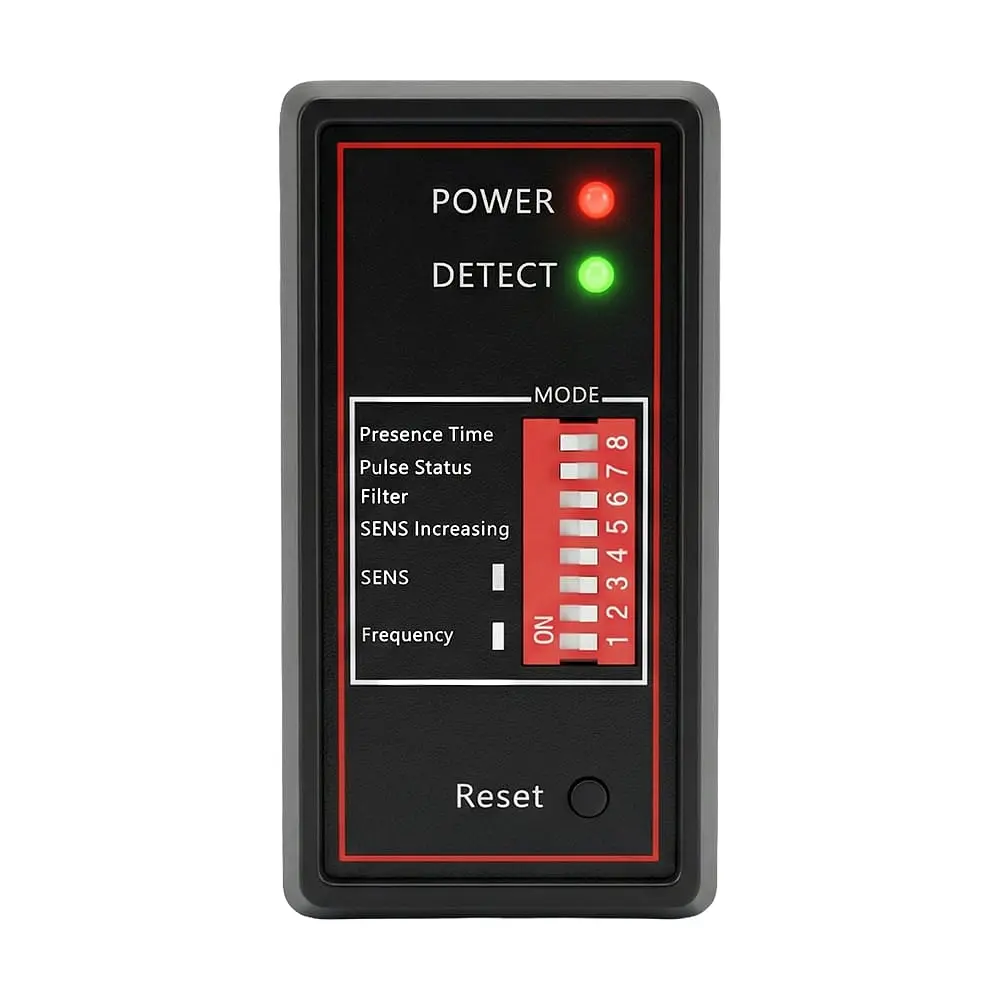

• Чувствительность регулируется на 4 уровнях для настройки под разные типы транспорта и дорожного покрытия.



• Быстрое время реакции: 10 мс.



• Поддерживает функцию постоянного присутствия, что позволяет удерживать реле активным, пока автомобиль находится над петлей.



• Выходной сигнал: релейный.



• Поддерживает ручной сброс (Manual Reset) для легкой настройки и диагностики.



• Рабочее напряжение AC 110/220 В +10%, 50/60 Гц; DC 12/24 В.

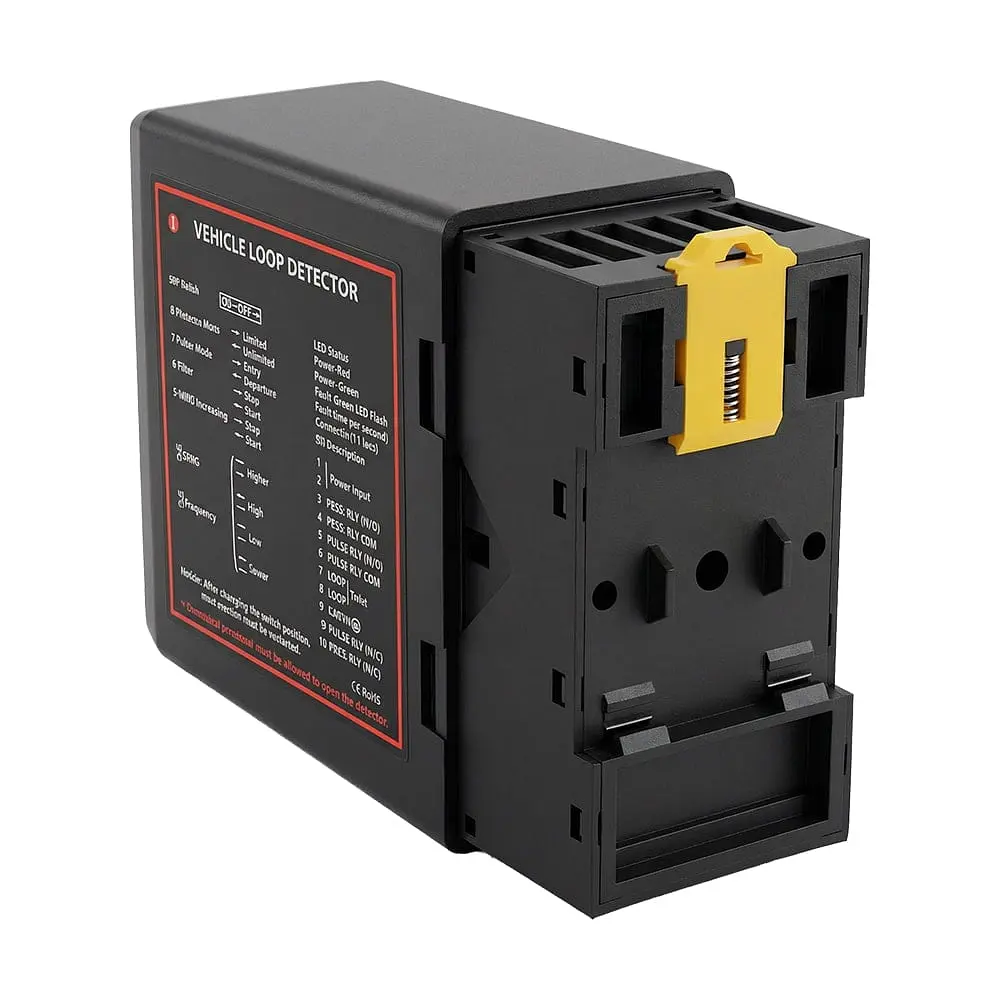

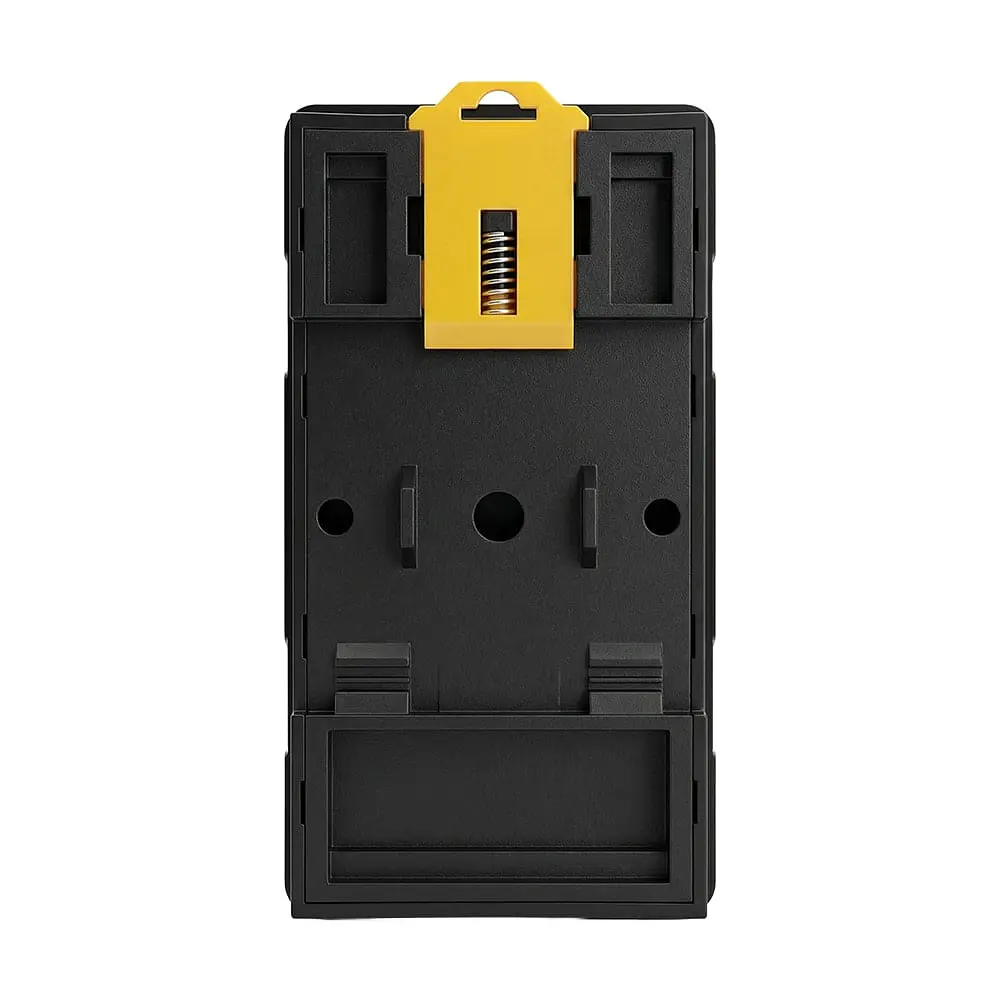

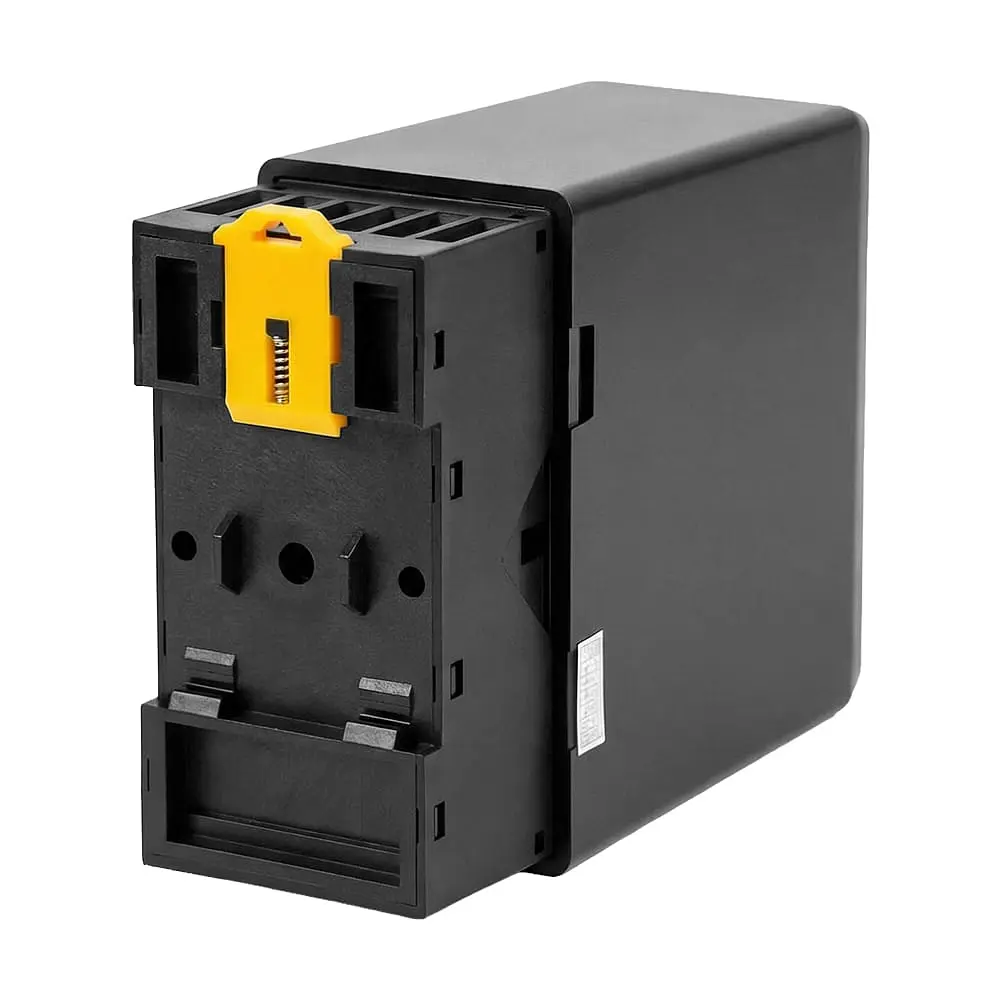

• Монтаж на DIN-рейку для удобной и быстрой инсталляции.



• Диапазон рабочих температур: от -20 °C до +65 °C.



• Компактный корпус из пластика, размеры 75 / 40 / 105 мм.
