GSM реле для дистанционного открытия электрозамка и управления электроприборами с телефона King Pigeon RTU5024 (100109)

GSM реле для дистанционного открытия электрозамка или включения/выключения электрооборудования

GSM реле управления электрозамками и электрооборудованием King Pigeon RTU5024 предназначено для дистанционного открытия электрозамков дверей или ворот, включения/выключения электроприборов, где применяется импульсная подача сигнала с реле. К нему можно подключить устройство открытия ворот, электрозамок калитки, насос или другой двигатель. По смс команде или звонку с вашего телефона устройство замыкает (или размыкает реле), что равносильно нажатию кнопки на устройстве, при этом время срабатывания реле может настраиваться от 0,5 до 9,5 секунд.

По истечении указанного времени задержки (максимум 9,5 секунд) – реле всегда возвращается в исходное положение. К сожалению, невозможно вручную и в любое время открывать и закрывать реле, так как после открытия оно всегда автоматически закрывается максимум через 9,5 секунд. Эта особенность ограничивает сферу применения данного реле GSM.

GSM реле работает по принципу передачи управляющего сигнала через GSM сеть, при этом устройство работает с распространенным стандартом GSM 900/1800. Управление по GSM каналу осуществляется с помощью звонков или СМС команд. Основной особенностью такого устройства дистанционного управления является то, что вы можете управлять на любом расстоянии, даже из другой страны. Реле принимает входящий звонок или команду СМС, при этом срабатывает реле внутри. Все основные настройки, например, подключение и отключение абонентов для управления, осуществляются только с номера «администратора», который вводится при первоначальной настройке устройства. Поддерживается работа с 200 номерами пользователей, которым доступны только включение и выключение. Опции проверки статуса устройства, управления списком номеров, изменения пароля и установки времени контроля за определенным номером, которые есть у этого контроллера, возможны только с номера администратора.

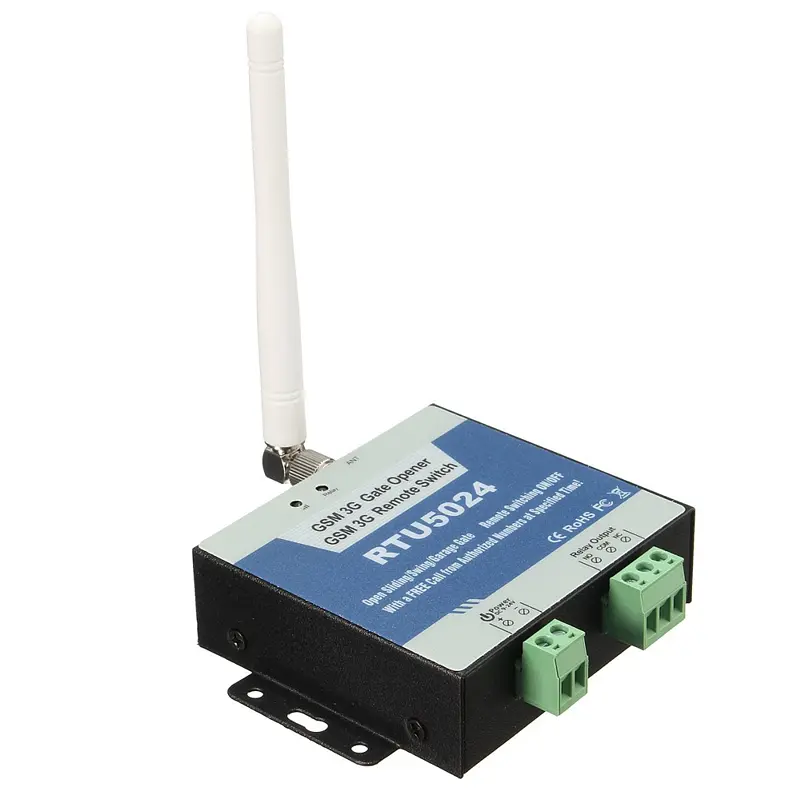

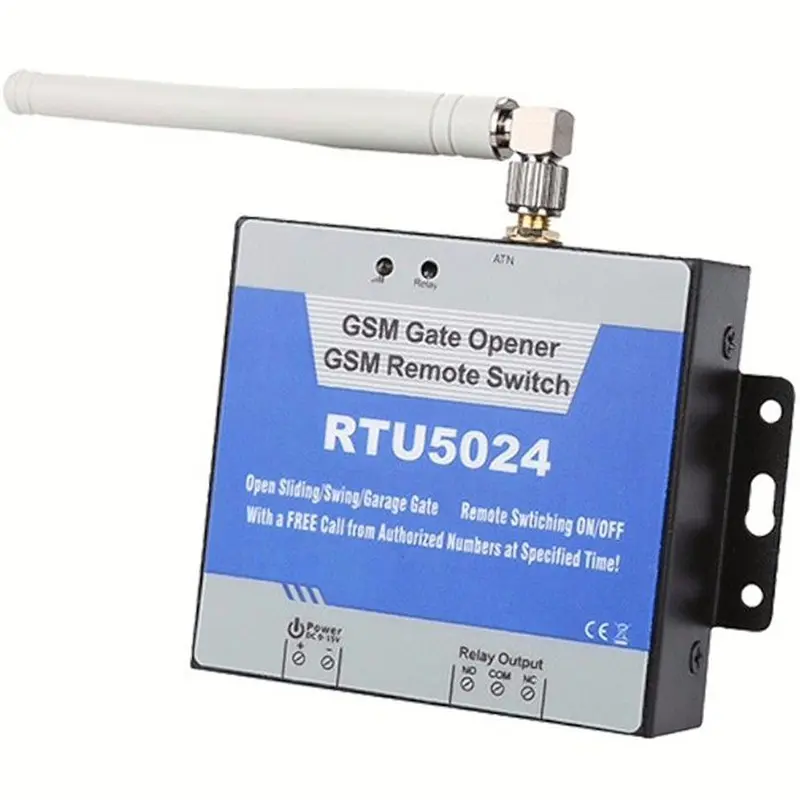

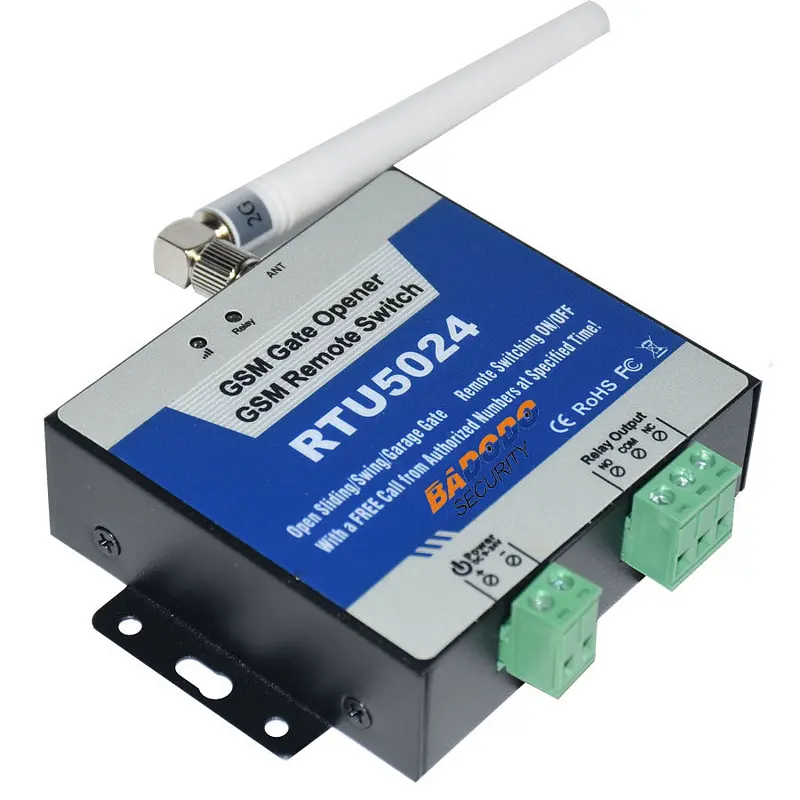

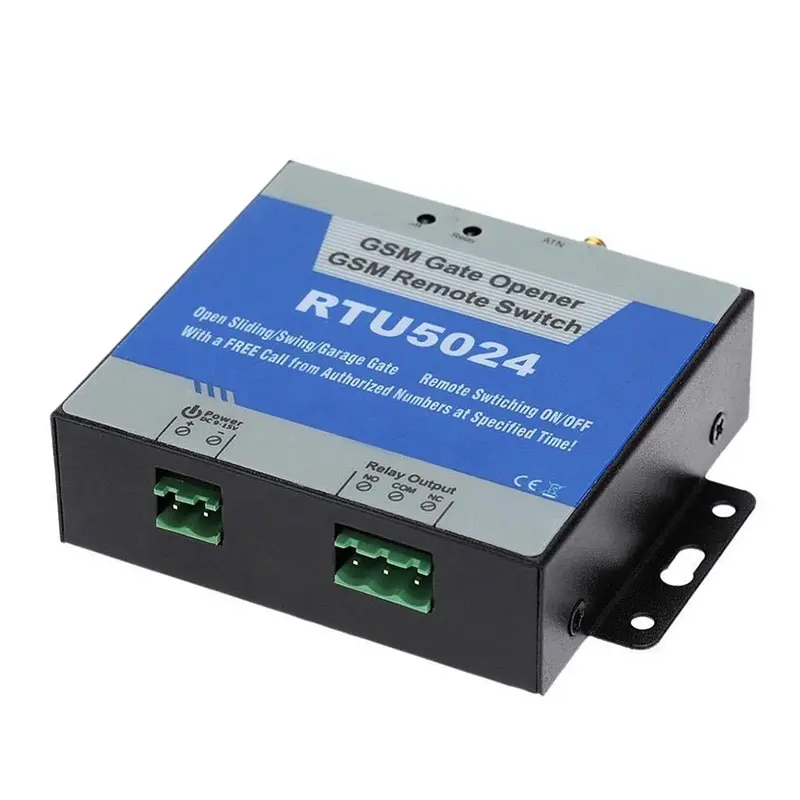

GSM реле управления электроприборами (gsm switch) имеет металлический корпус с возможностью настенного крепления, выносную антенну, гнезда и колодки подключения к питанию и механизму прибора. Внутри корпуса сзади – слот для СИМ-карты и кнопка перезагрузки. На передней панели есть индикаторы приема сигнала сети и статуса работы. Питание от источника напряжением 9 - 24 В., через адаптер от сети или с использованием аккумулятора. Максимальные параметры напряжения для управления подключенными устройствами 240 В, 3 А.p> Основные особенности

• Предназначено для дистанционного открытия электрозамков и включения/выключения другого электрооборудования, управляемого импульсными командами (кратковременным замыканием контактов) - например, нажатием кнопки запуска на насосе или электродвигателе.
• 2 типа подключения: NO (нормально открытое) и NC (нормально закрытое).
• Возможность настройки времени срабатывания реле от 0,5 до 9,5 секунды. После срабатывания - реле всегда автоматически возвращается в исходное положение через запрограммированное время (максимум 9,5 секунд).
• 2 способа дистанционного открытия реле: с помощью SMS команды или с помощью обычного звонка с телефона. Настройка параметров реле только с первого номера администратора. Возможно управление GSM реле только с указанных номеров или любых номеров телефона. Можно включить и отключить подтверждение СМС при срабатывании реле.
• Питание от внешнего источника питания с напряжением 9-24 Вольт, возможность автономного питания, например, от аккумулятора 12 вольт.

Краткая инструкция по настройке

1. Откройте отсек сзади корпуса реле. Откройте слот для SIM-карты и вставьте туда карту. Закройте отсек. Подключите реле GSM к источнику питания.
2. Для регистрации номера администратора отправьте на номер вставленной СИМ-карты смс в формате 1234TEL +380ХХХХХХХХХ#, где 1234 - пароль по умолчанию, Х - цифры номера телефона. При успешной установке должно прийти соответствующее СМС с подтверждением. Внимание! Регистрация номера администратора должна быть сделана обязательно с помощью СМС команды сразу во время настройки устройства!
3. После установки номера администратора – временно подключите реле к необходимому устройству, воспользовавшись схемой в инструкции, и проверьте его работоспособность. После проверки работоспособности установите контроллер на место. Для открытия GSM реле - позвоните на его номер с номера администратора или отправьте смс в формате 1234#ON#. Для использования дополнительных функций воспользуйтесь прилагаемой инструкцией.

Технические характеристики

1. Стандарт сети: GSM 850/900/1800/1900 МГц.
2. Подключаемое напряжение для управления устройством: 220 В, 3А.
3. Напряжение питания: от 9 до 24 Вольт, 2 А.
4. Размер сим-карты: стандартный.
5. Параметры антенны: 50 Ом, SMA.
6. Рабочая температура от -20 до +60 градусов.
7. Размеры (Д х Ш х В): 102 х 76 х 27 мм.
8. Вес: 180 грамм.

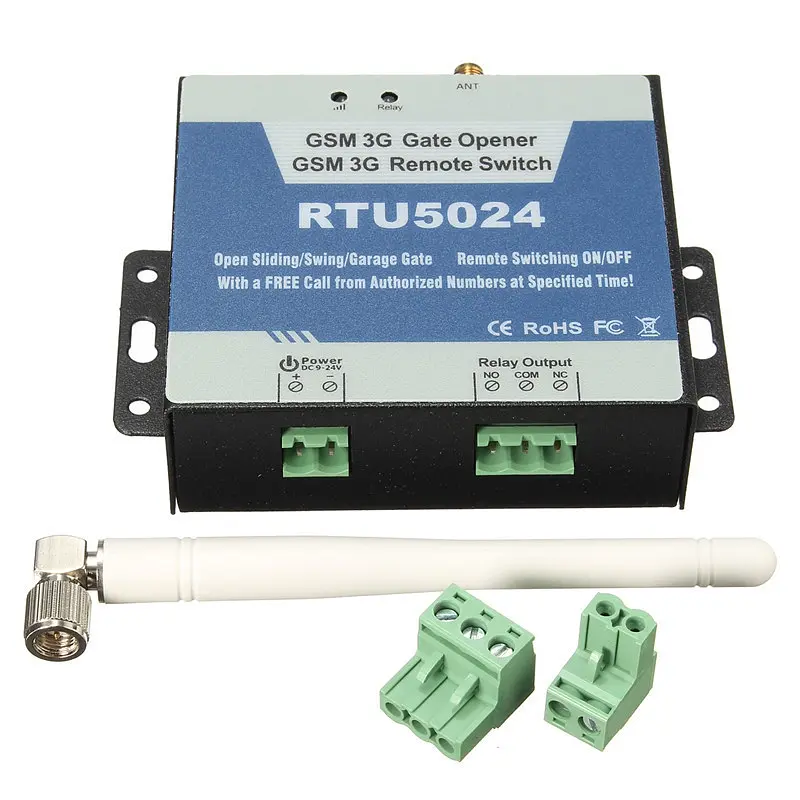

Комплектация

1. GSM реле RTU5024 - 1 шт.
2. Колодки для подключения – 2 шт.
3. Антенна – 1 шт.
4. Инструкция – 1 шт.
