GSM реле для дистанційного відкриття електрозамка та керування електроприладами з телефону King Pigeon RTU5024 (100109)

GSM реле для дистанційного відкриття електрозамка або увімкнення/вимкнення електрообладнання

GSM реле керування електрозамками та електроустаткуванням King Pigeon RTU5024 призначене для дистанційного відкриття електрозамків дверей або воріт, ввімкнення/вимкнення електроприладів, де застосовується імпульсна подача сигналу з реле. До нього можна підключити пристрій відкриття воріт, електрозамок хвіртки, насос чи інший двигун. По смс команді або дзвінку з вашого телефону пристрій замикає (або розмикає реле), що рівносильно натисканню кнопки на пристрої, при цьому час спрацьовування реле може налаштовуватися від 0,5 до 9,5 секунд.

Після закінчення зазначеного часу затримки (максимум 9,5 секунд) – реле завжди повертається у первісне положення. На жаль неможливо вручну і будь-який час відкривати і закривати реле, тому що після відкриття воно завжди автоматично закривається максимум через 9,5 секунд. Ця особливість обмежує сферу застосування цього реле GSM.

GSM реле працює за принципом передачі сигналу керування через GSM мережу, при цьому пристрій працює з поширеним стандартом GSM 900/1800. Управління по GSM каналу за допомогою дзвінків або СМС команд. Основною особливістю такого приладу дистанційного керування є те, що ви можете керувати на будь-якій відстані, навіть з іншої країни. Реле приймає вхідний дзвінок або команду СМС при цьому спрацьовує реле всередині.

Усі основні налаштування, наприклад, підключення та відключення абонентів для керування, здійснюються тільки з номера "адміністратора", який вводиться при початковому налаштуванні пристрою. Підтримується робота з 200 номерами користувачів, яким доступні лише увімкнення та вимкнення. Опції перевірки статусу приладу, керування списком номерів, зміна пароля та встановлення часу контролю за певним номером, які є у цього контролера, можливі лише з номера адміністратора.

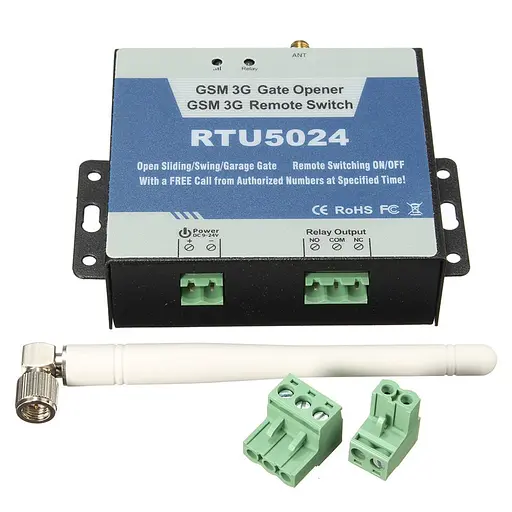

GSM реле управління електроприладами (gsm switch) має металевий корпус з можливістю настінного кріплення, виносну антену, гнізда та колодки підключення до живлення та механізму приладу. Усередині корпусу ззаду – слот для СІМ карти та кнопка перезавантаження. На передній панелі є індикатори прийому сигналу мережі та статусу роботи. Живлення від джерела напругою 9 - 24 В., через адаптер від мережі або з використанням акумулятора. Максимальні параметри напруги для керування підключеними пристроями 240 В, 3 А.

Основні особливості

• Призначено для дистанційного відкриття електрозамків та ввімкнення/вимкнення іншого електрообладнання, яке керується імпульсними командами (короткостроковим замиканням контактів) - наприклад, натискання кнопки запуску на насосі або електродвигуні.
• 2 типи підключення: NO (нормально відкрите) та NC (нормально закрите).
• Можливість налаштування часу спрацьовування реле від 0,5 до 9,5 секунди. Після спрацьовування - реле завжди автоматично повертається в початкове положення через запрограмований час (максимум 9,5 секунд).
• 2 способи дистанційного відкриття реле: за допомогою SMS команди або за допомогою звичайного дзвінка з телефону.
• Підтримує 200 номерів користувачів. Налаштування параметрів реле лише з першого номера адміністратора. Можливе керування GSM реле тільки з вказаних номерів або будь-яких номерів телефону.
• Можливість включення та відключення підтвердження СМС при спрацьовуванні реле.
• Живлення від зовнішнього джерела живлення з напругою 9-24 Вольт, можливість автономного живлення наприклад від акумулятора 12 вольт.

Коротка інструкція по налаштуванню

1. Відкрийте відсік позаду корпусу реле. Відкрийте слот для SIM карти і вставте туди картку. Закрийте відсік. Підключіть реле GSM до джерела живлення.
2. Для реєстрації номера адміністратора відправте на номер вставленої СІМ картки смс у форматі 1234TEL +380ХХХХХХХХХ#, де 1234 - пароль за замовчуванням, Х - цифри номера телефону. При успішній установці має прийти відповідне СМС з підтвердженням. Увага! Реєстрація номера адміністратора повинна бути зроблена обов'язково за допомогою СМС команди одразу під час налаштування пристрою!
3. Після встановлення номера адміністратора – тимчасово підключіть реле до необхідного пристрою, скориставшись схемою в інструкції, та перевірте його працездатність. Після перевірки працездатності встановіть контролер на місце.
4. Для відкриття GSM реле - зателефонуйте на його номер з номера адміністратора або відправте смс у форматі 1234#ON#.
5. Для використання додаткових функцій скористайтеся інструкцією, що додається.

Технічні характеристики

1. Стандарт мережі: GSM 850/900/1800/1900 мГц.
2. Напруга, що підключається для керування пристроєм: 220 В., 3А.
3. Напруга живлення: від 9 до 24 Вольт, 2 А.
4. Розмір сім карти: стандартний.
5. Параметри антени: 50 Ом, SMA.
6. Робоча температура від -20 до +60 градусів.
7. Розміри (Д х Ш х В): 102 х 76 х 27 мм.
8. Вага: 180 грам.

Комплектація

1. GSM реле RTU5024 - 1 шт.
2. Колодки для підключення – 2 шт.
3. Антена – 1 шт.
4. Інструкція – 1 шт.
