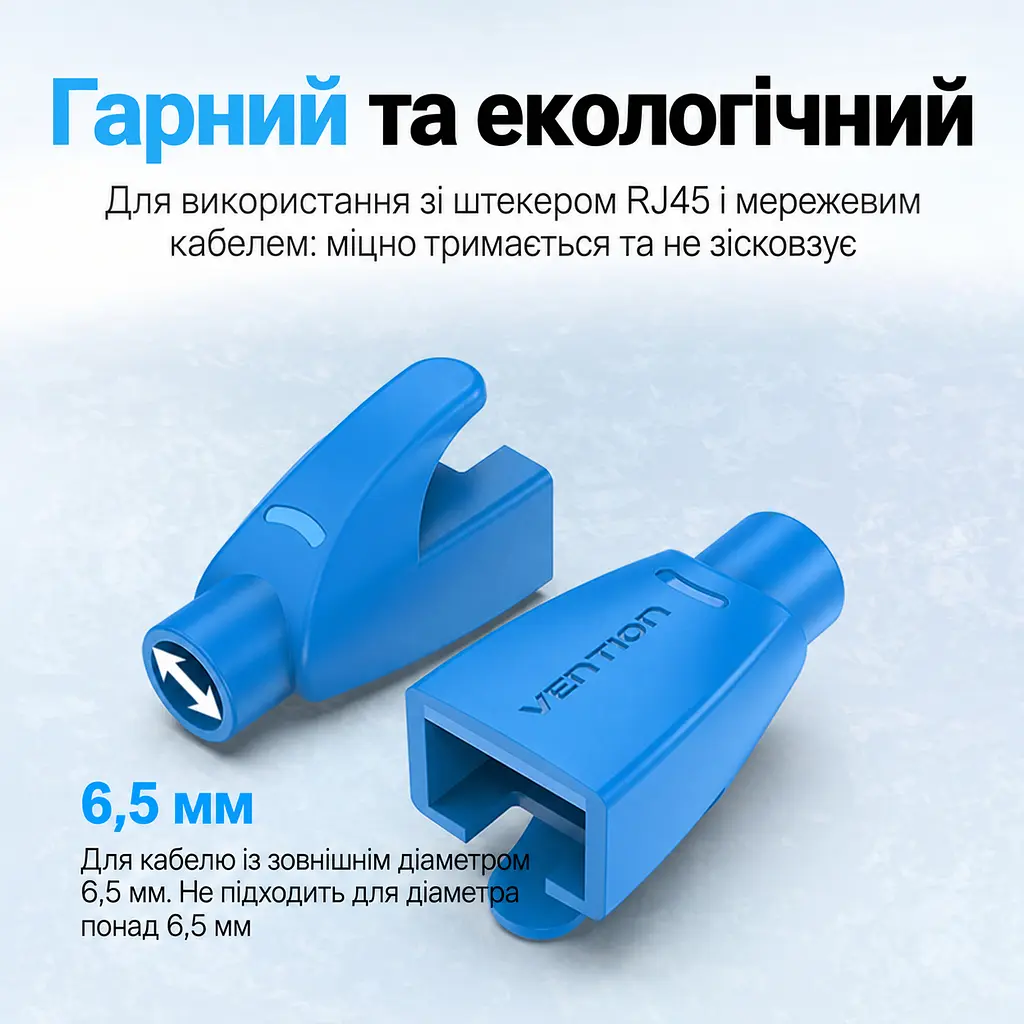

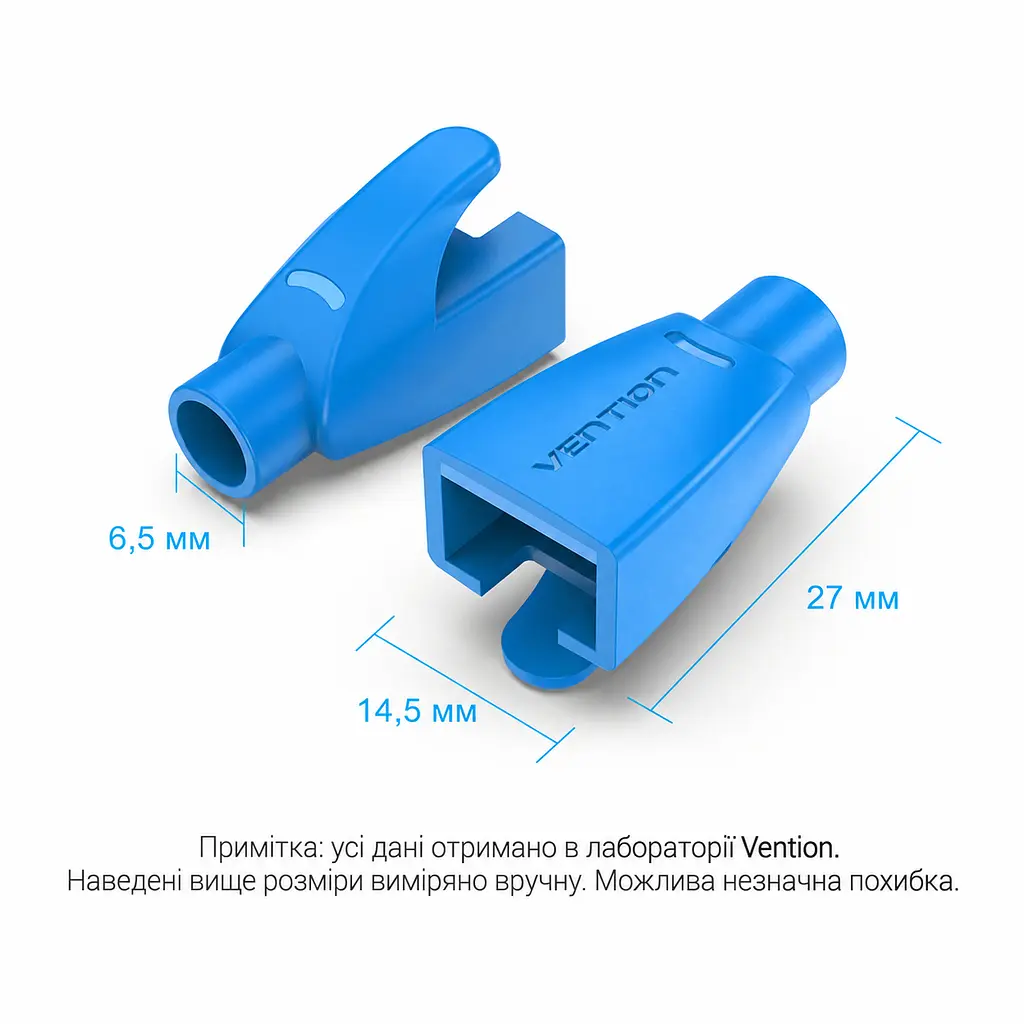

Защитные колпачки для коннекторов Vention 50 шт. для кабеля наружным диаметром до 6 мм для RJ45 с разгрузкой натяжения кабеля с защитой защёлки чёрные (IODB0-50)

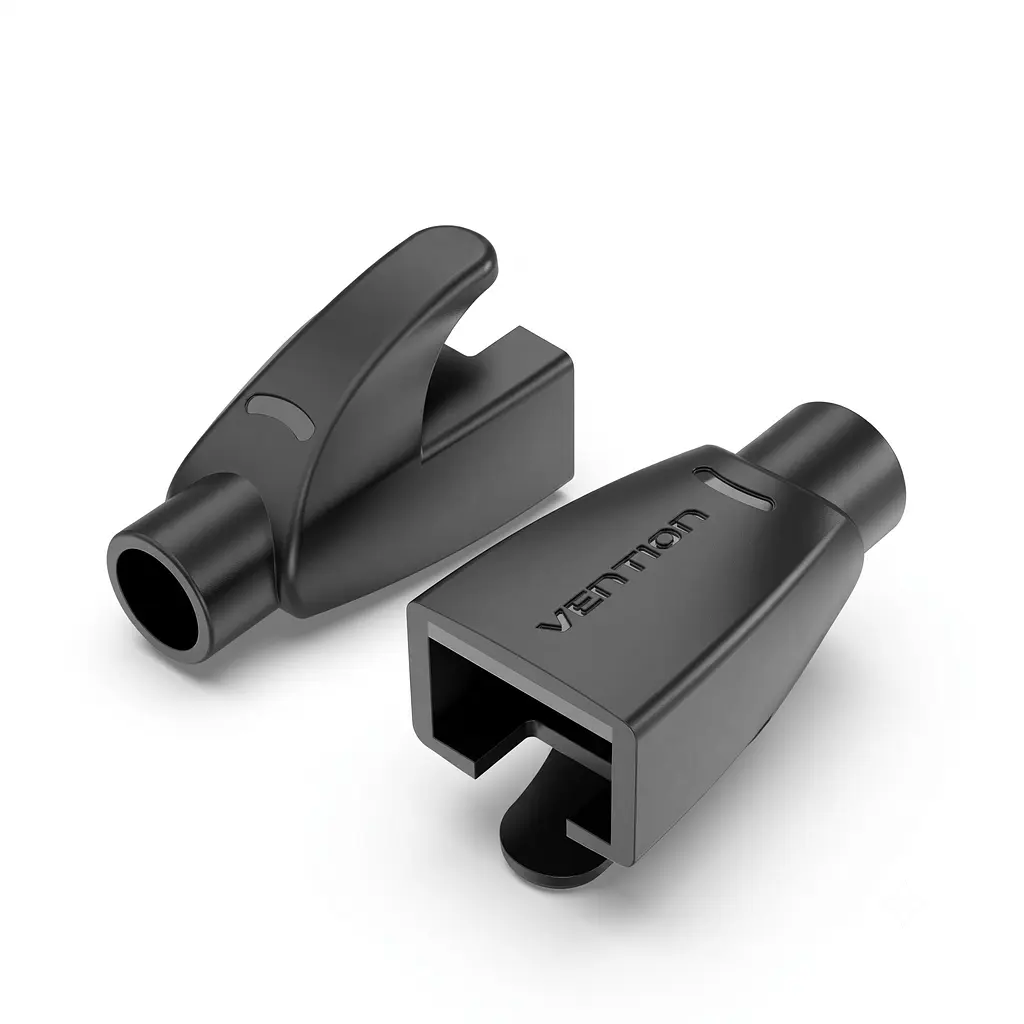

Защитные колпачки для штекеров RJ45 предназначены для сборки сетевых кабелей с разгрузкой натяжения возле соединения и защитой защёлки.

Защита кабеля и защёлки

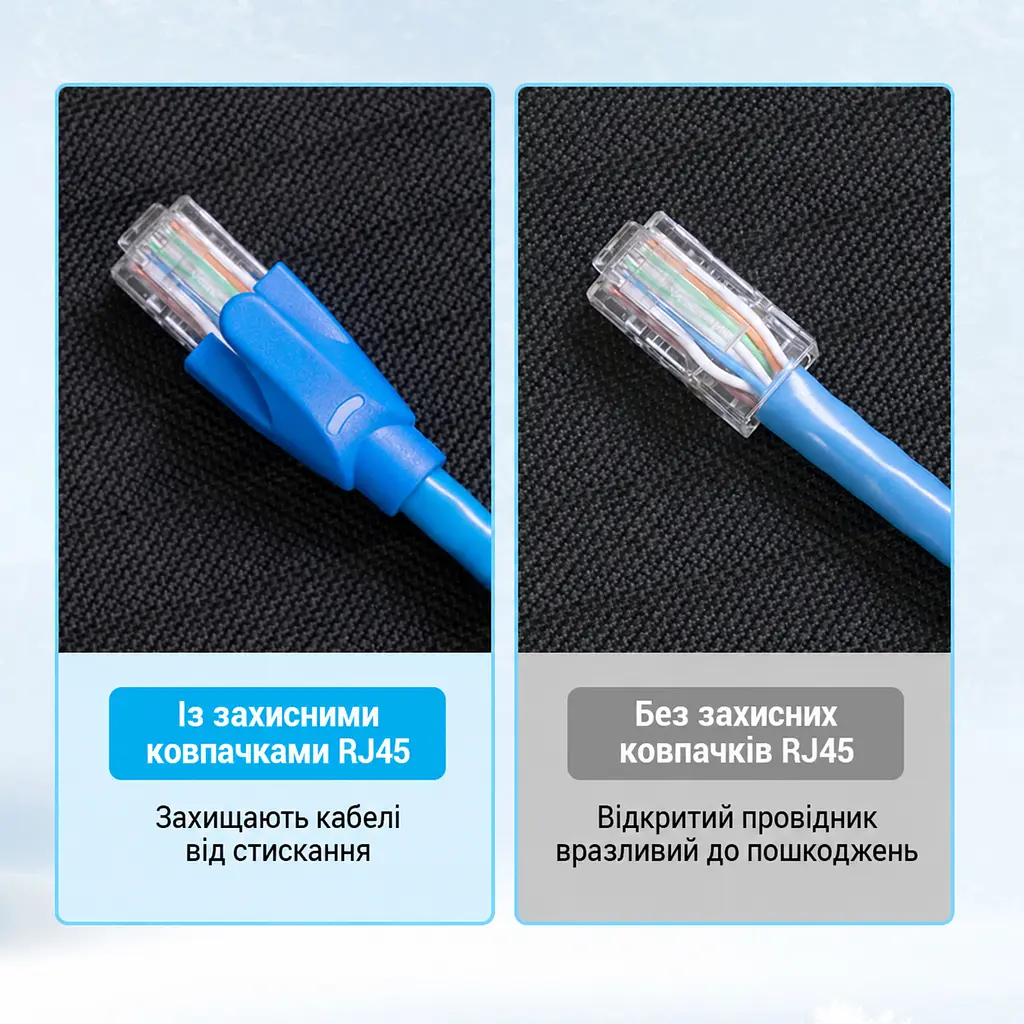

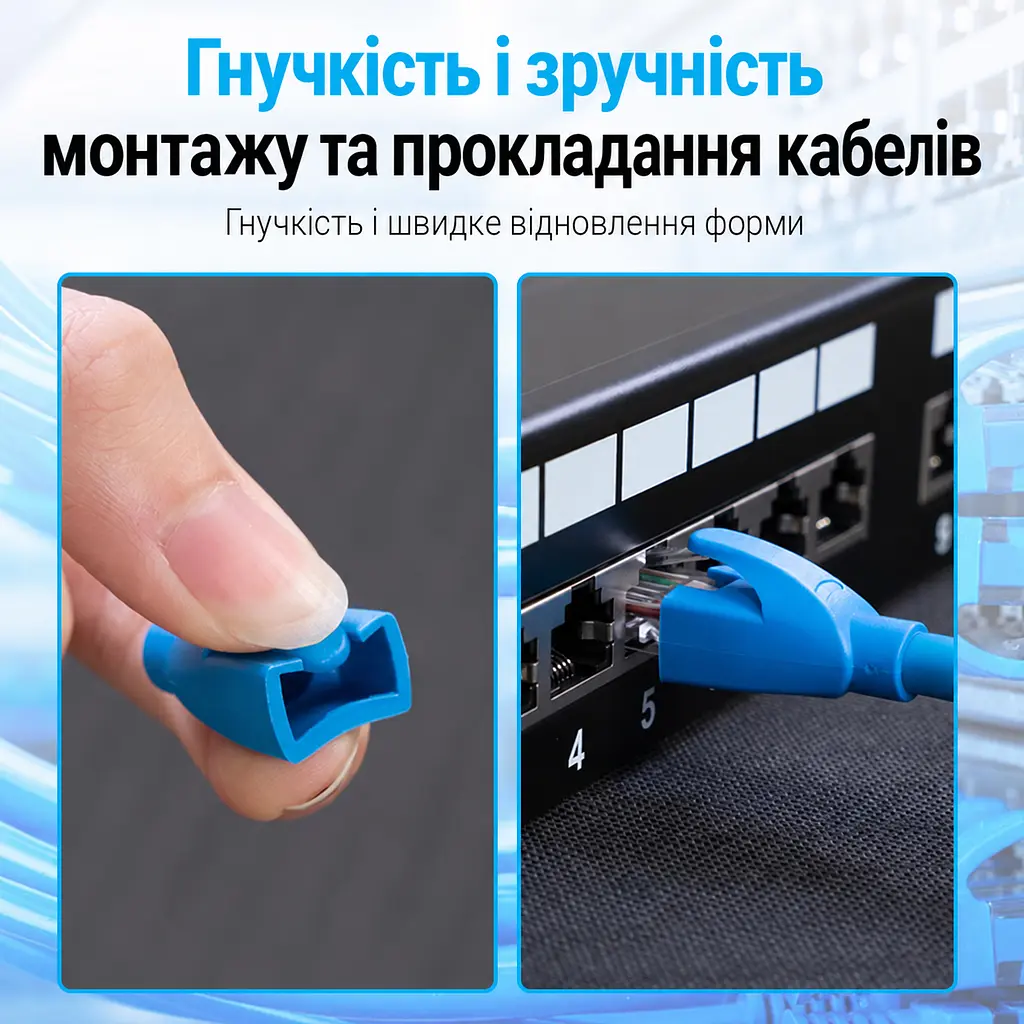

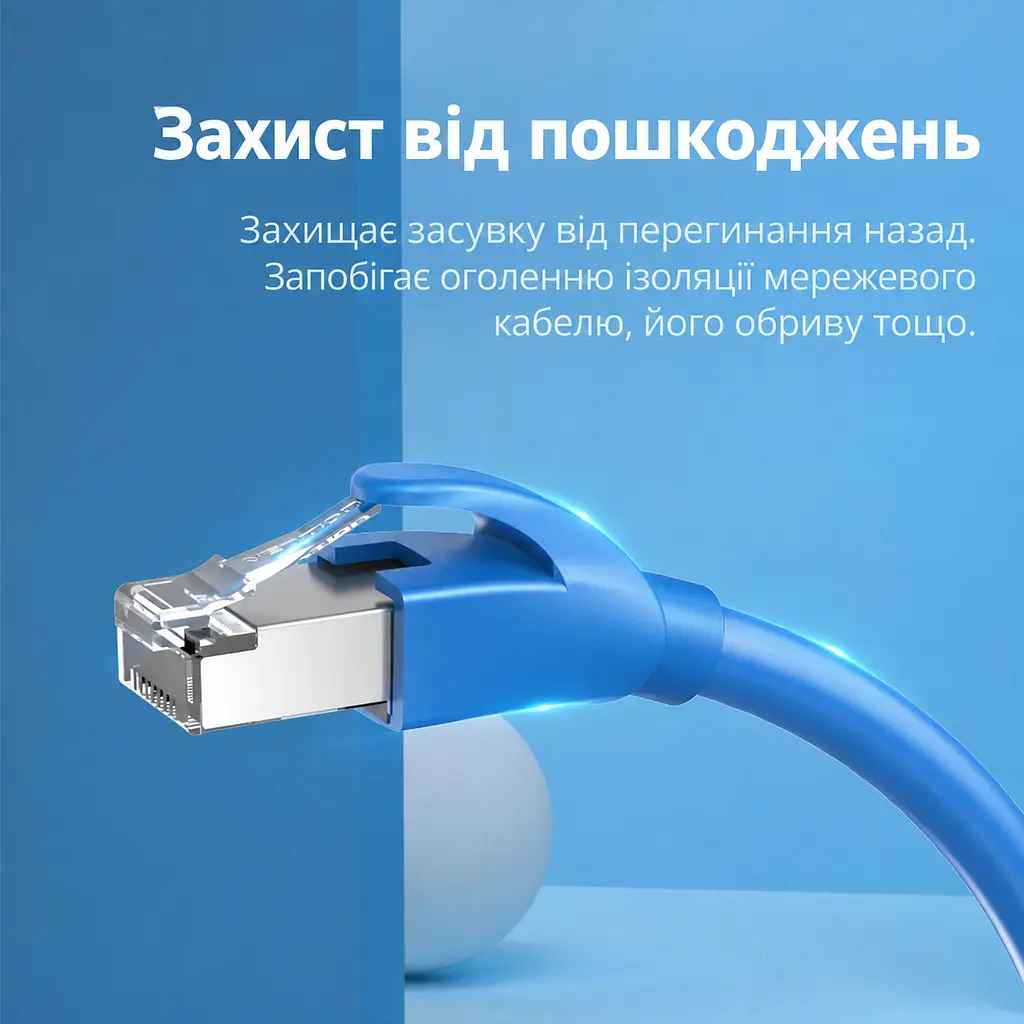

Колпачок разгружает натяжение кабеля возле штекера RJ45 и помогает защитить кабель от давления. Он также прикрывает защёлку штекера, защищая её от обратного отгибания. Гибкая конструкция быстро восстанавливает форму.

Как установить колпачок

1. Подготовьте сетевой кабель, штекер RJ45, инструмент для зачистки и обрезки жил и обжимной инструмент. Колпачок нужно надеть на свободный конец кабеля до установки штекера: для добавления на уже собранный патч-корд требуется повторное оконцевание.

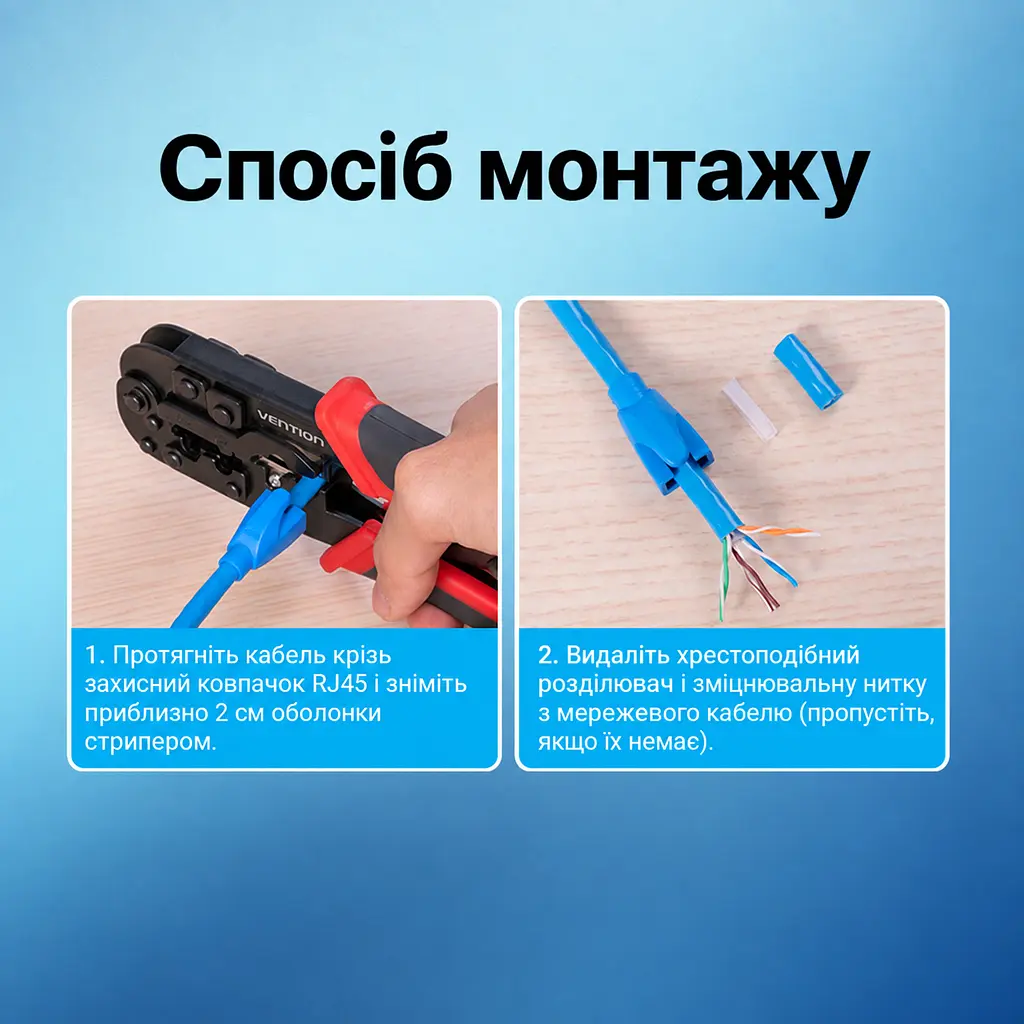

2. Пропустите кабель через колпачок и снимите внешнюю оболочку примерно на 2 см.
3. Удалите крестообразный разделитель и элемент защиты от растяжения, если они есть в кабеле. При их отсутствии пропустите этот шаг.

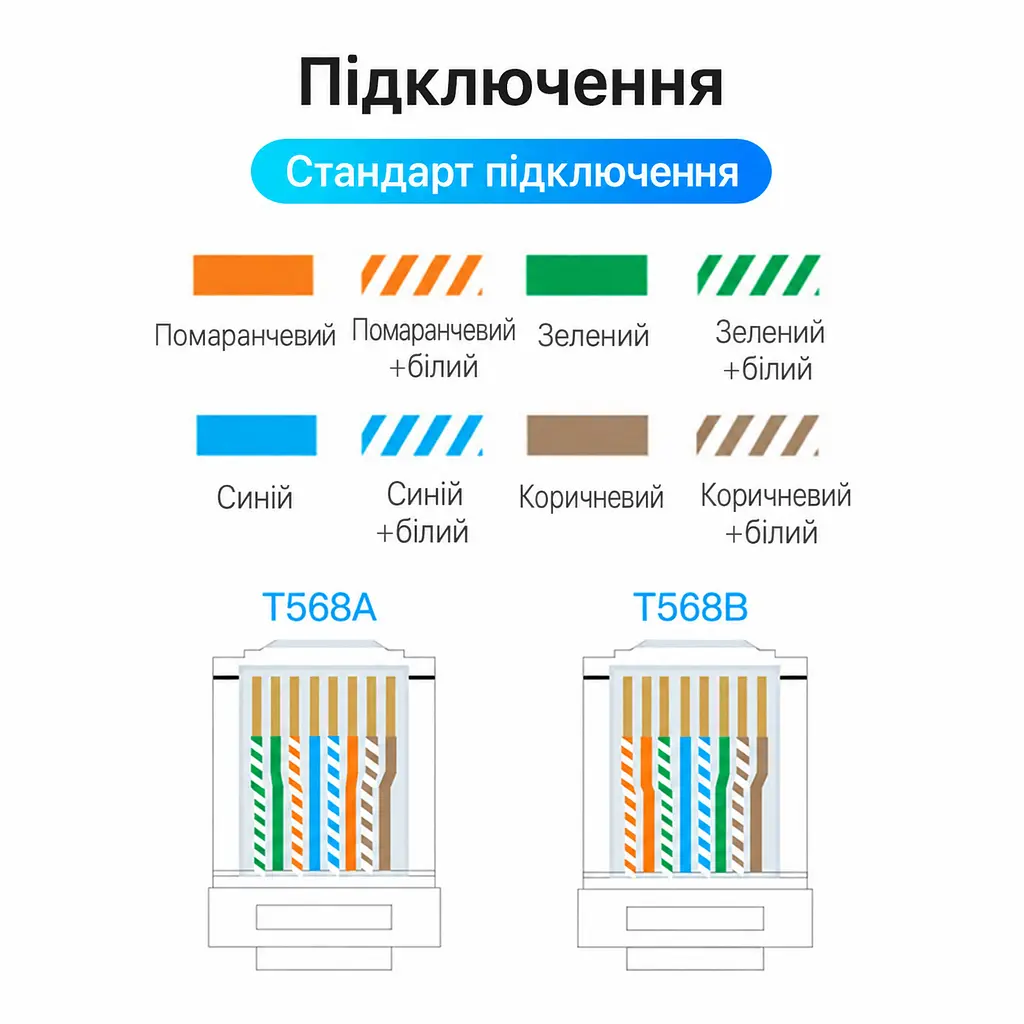

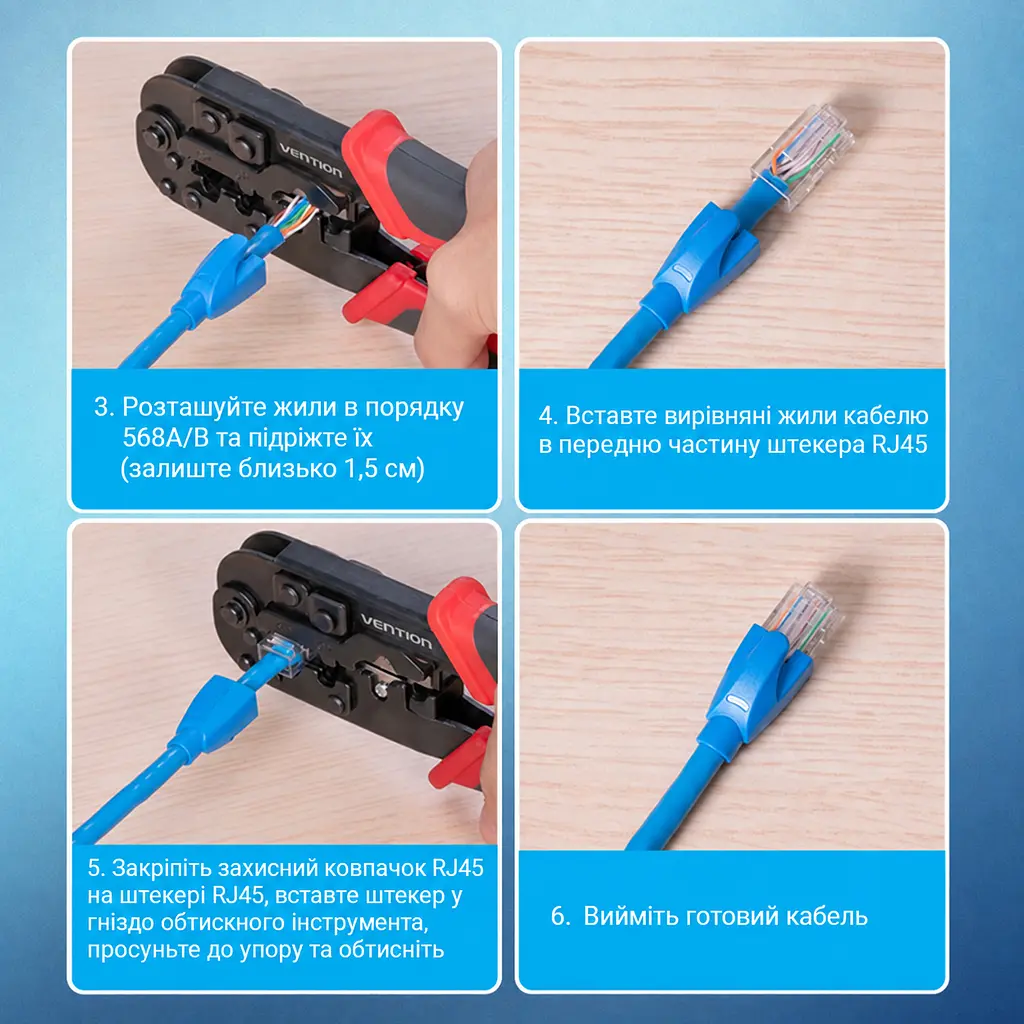

4. Расположите жилы по схеме T568A или T568B и обрежьте их, оставив примерно 1,5 см.
5. Вставьте выровненные жилы в штекер RJ45.
6. Закрепите колпачок на штекере RJ45, разместите соединение в обжимном инструменте в нужном положении и выполните обжим.

Схемы сборки сетевого кабеля

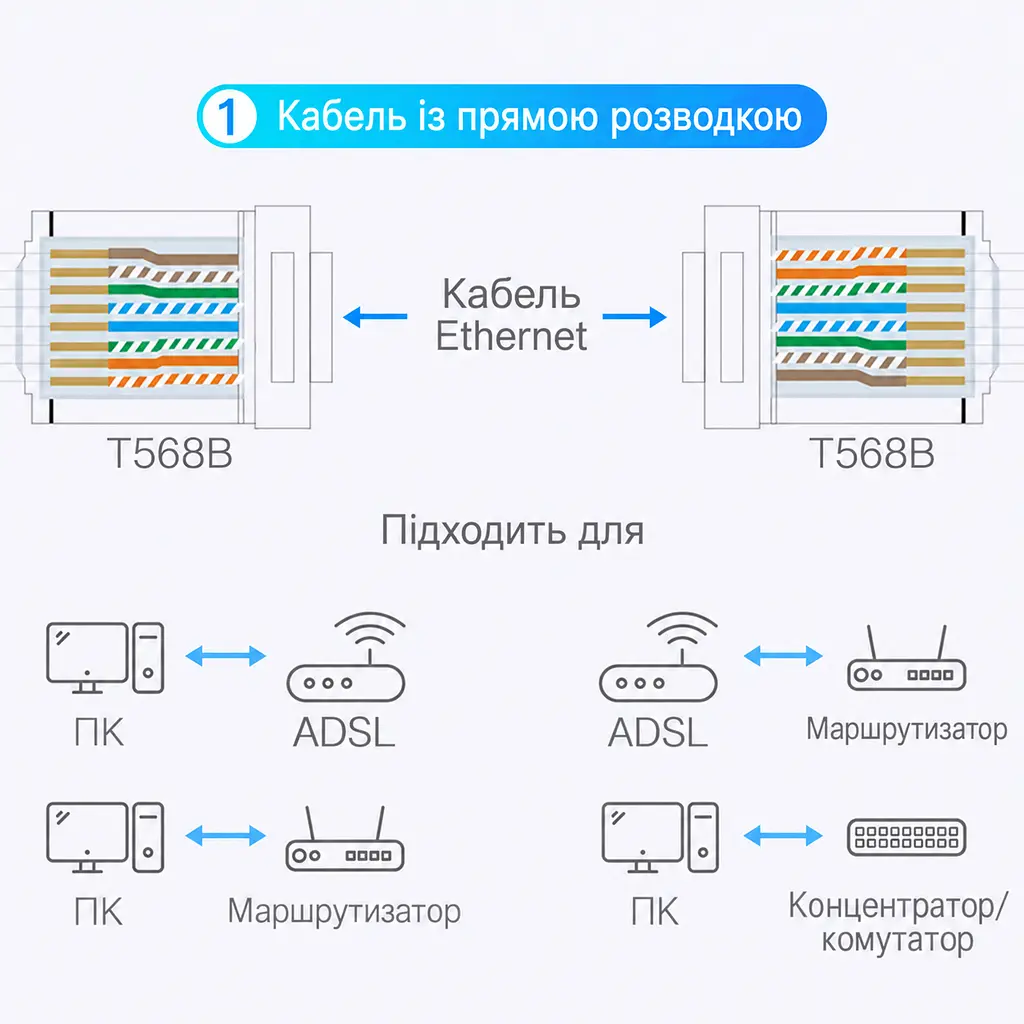

• Прямая схема — T568B — T568B, то есть одинаковое оконцевание на обоих концах. Примеры применения: ПК — ADSL, ADSL — маршрутизатор, ПК — маршрутизатор, ПК — концентратор или коммутатор.

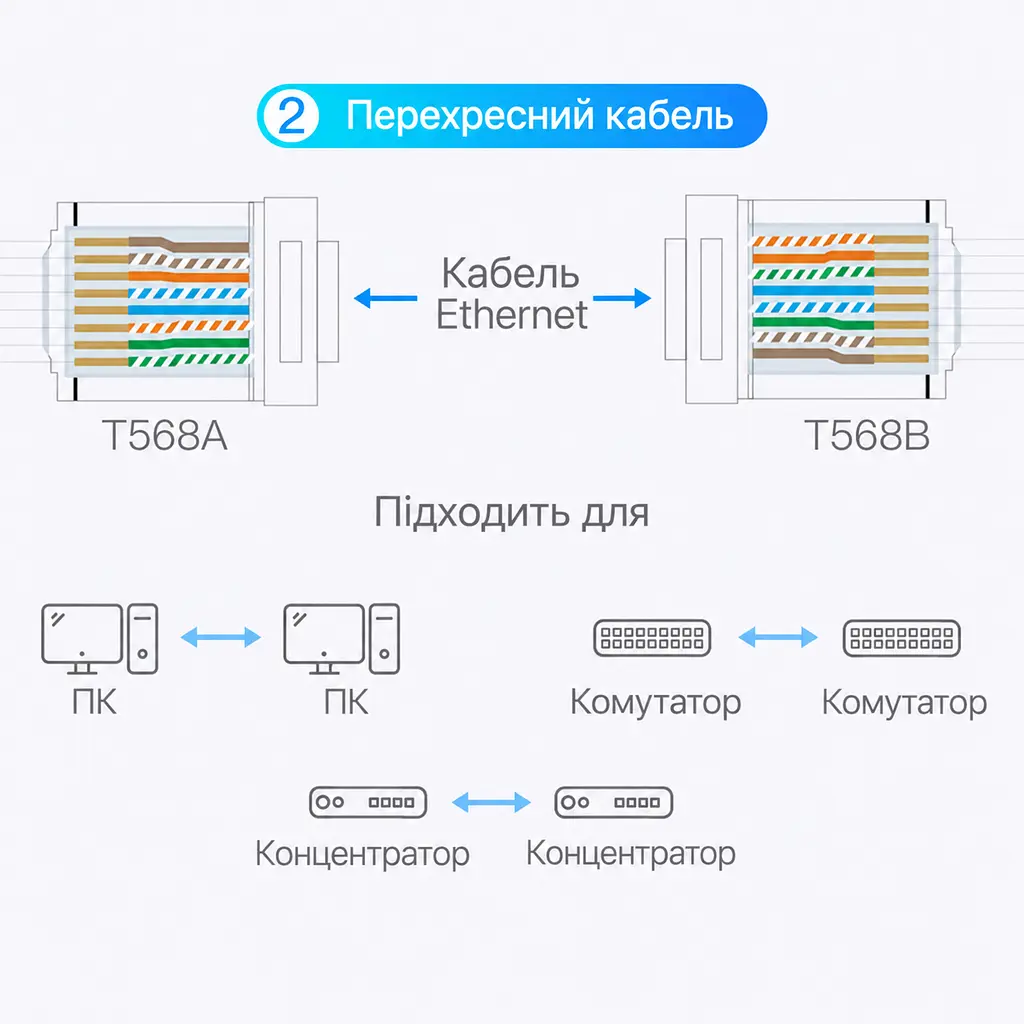

• Перекрёстная схема — T568A — T568B — один конец оконцовывают по T568A, другой — по T568B. Примеры применения: ПК — ПК, коммутатор — коммутатор, концентратор — концентратор.
• Эти схемы относятся к собранному кабелю, а не к электрическим свойствам колпачка. Приведённые примеры не означают, что для всех одноимённых устройств обязательно требуется перекрёстный кабель.

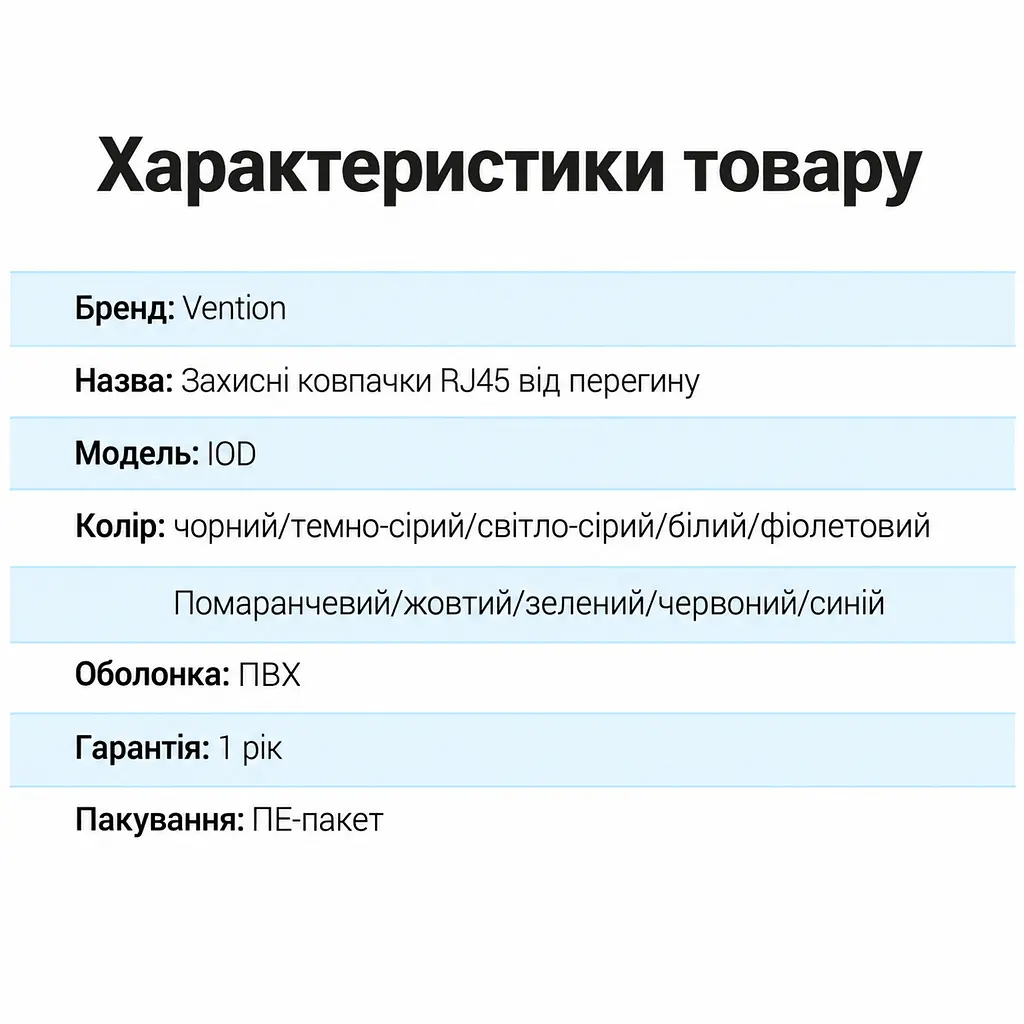

Технические характеристики

Комплектация
