Карта відеозахоплення UGREEN CM629 відеограбер вхід HDMI вихід USB-A або USB-C вхідний сигнал до 4K 60 Гц YCbCr 4:2:0 захоплення до 2K 30 Гц для сигналу без захисту HDCP із синхронним захопленням звуку для запису та прямих трансляцій сумісна з OBS Studio для Windows та macOS і Linux перегляд і запис на сумісному Android-пристрої з USB-C через застосунок USB Camera не потребує зовнішнього блока живлення перехідник на гнучкій перемичці інтерфейс USB 3.0 космічний сірий (15389)

Карта відеозахоплення UGREEN передає зображення та звук із HDMI-джерела на USB-пристрій для перегляду, запису й прямих трансляцій. Для вибору важливі режим захоплення, сумісність приймального пристрою та наявність HDMI-сигналу без захисту HDCP.

Вхідний сигнал і режими захоплення

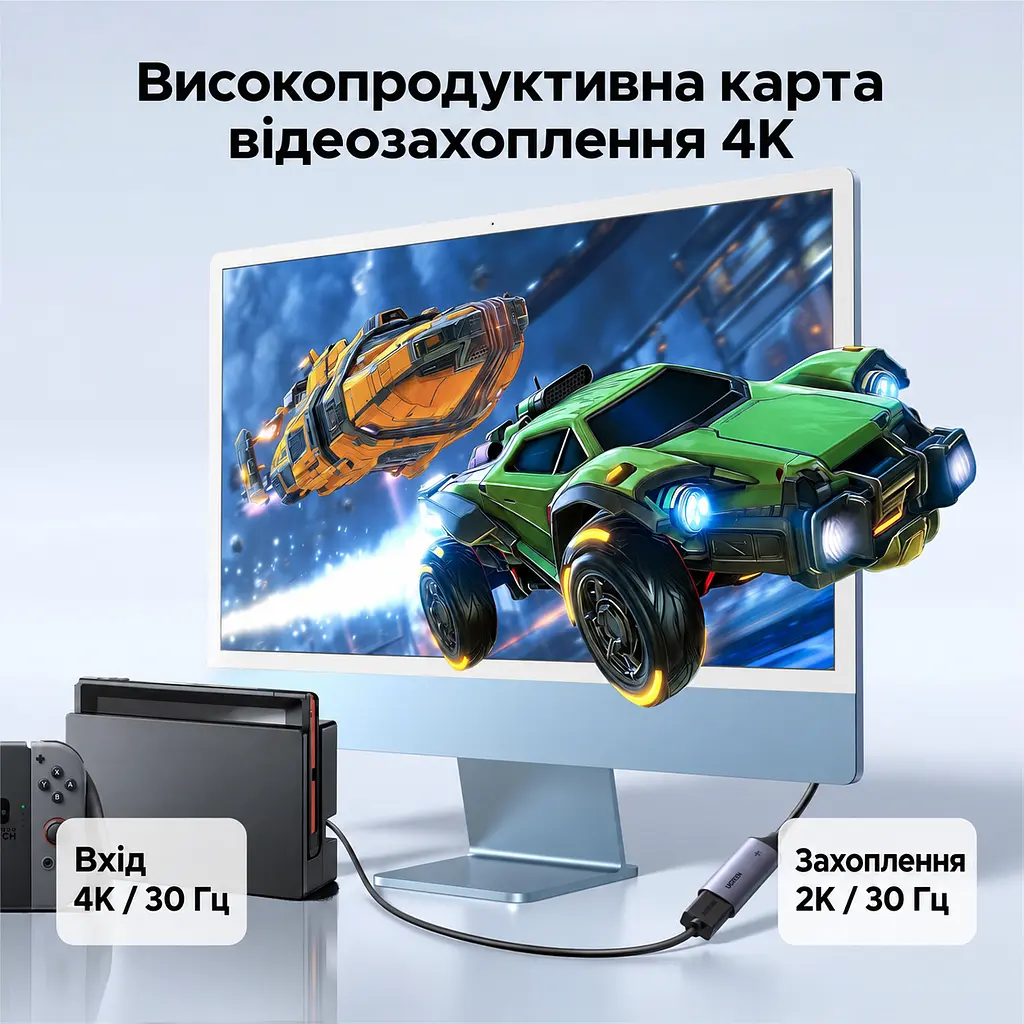

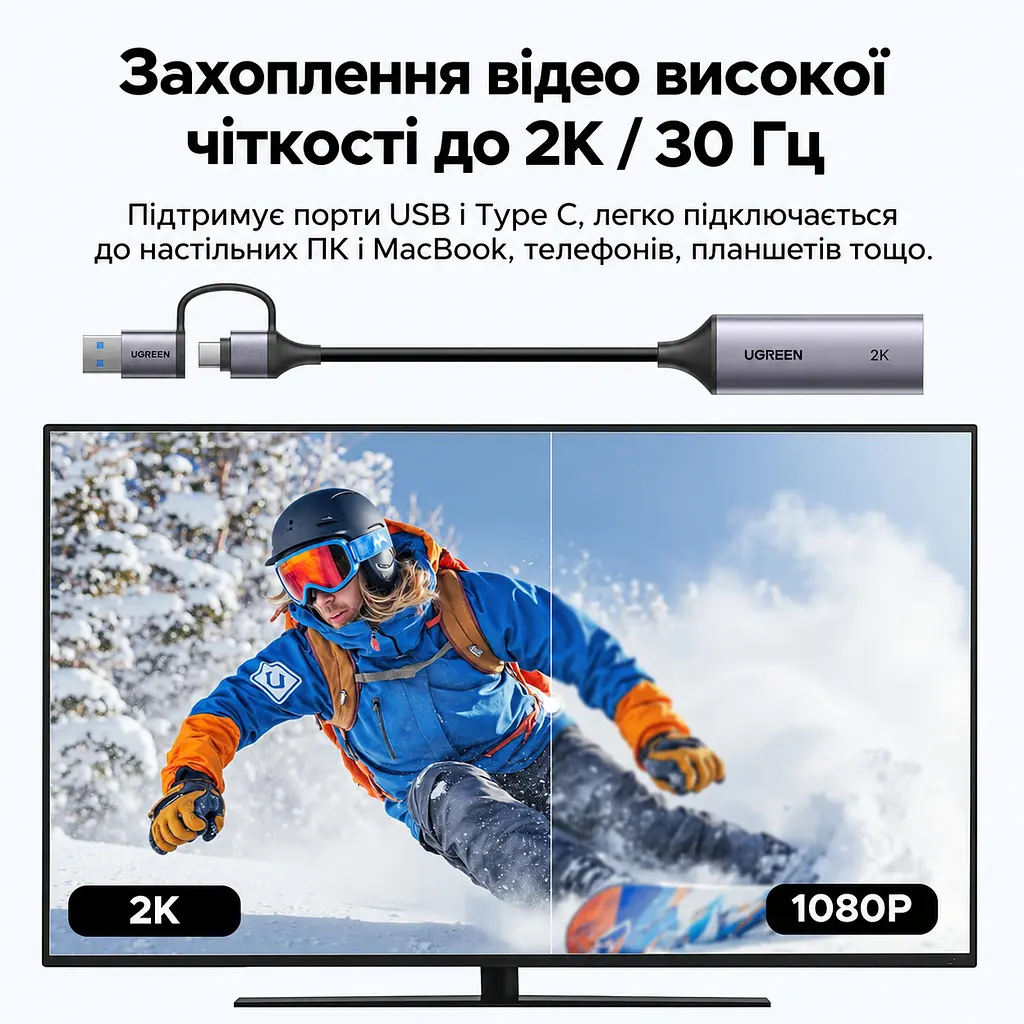

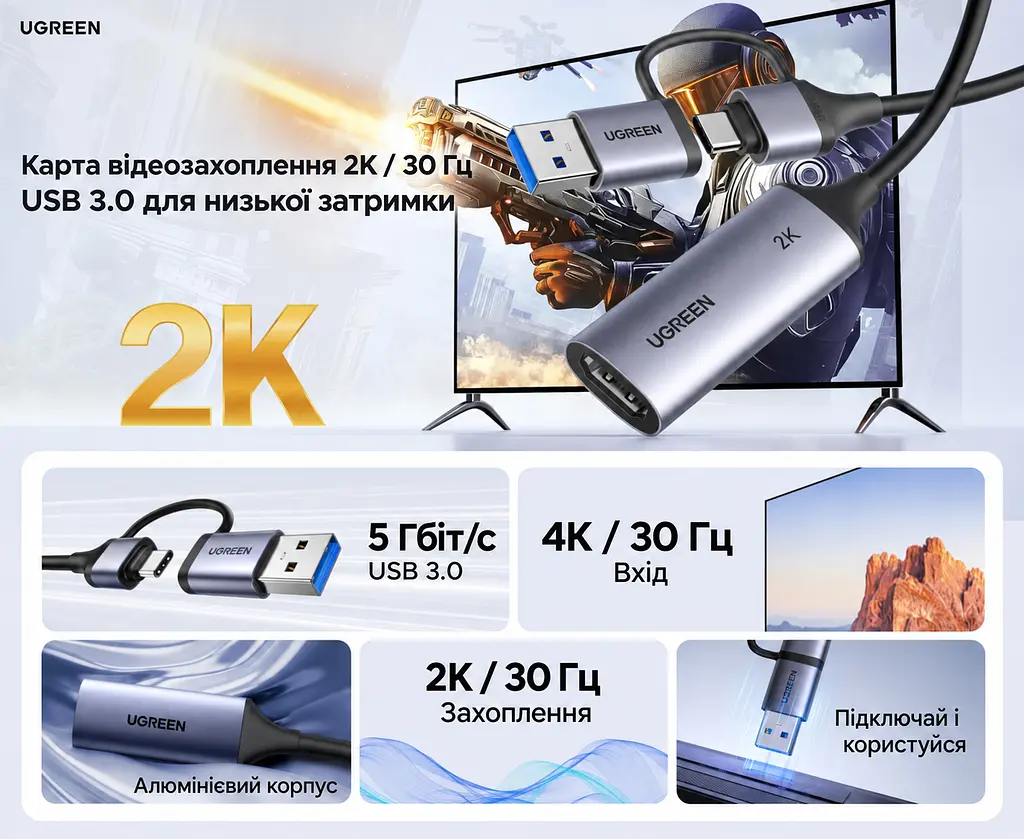

Карта приймає вхідний сигнал до 4K 60 Гц за кольорової субдискретизації YCbCr 4:2:0, а також 4K 30 Гц за YCbCr 4:4:4. Підтримка 4K на вході не означає запис у 4K — максимальний режим захоплення — 2K 30 Гц. Підтримуються й нижчі режими.

Для динамічного відео можна вибрати 1080p із частотою до 60 кадрів/с замість 2K 30 Гц — це вибір між вищою частотою кадрів і деталізацією. Щоб отримати відео 2K, цей режим мають підтримувати і HDMI-джерело, і приймальний пристрій.

Підключення HDMI-джерела до USB-пристрою

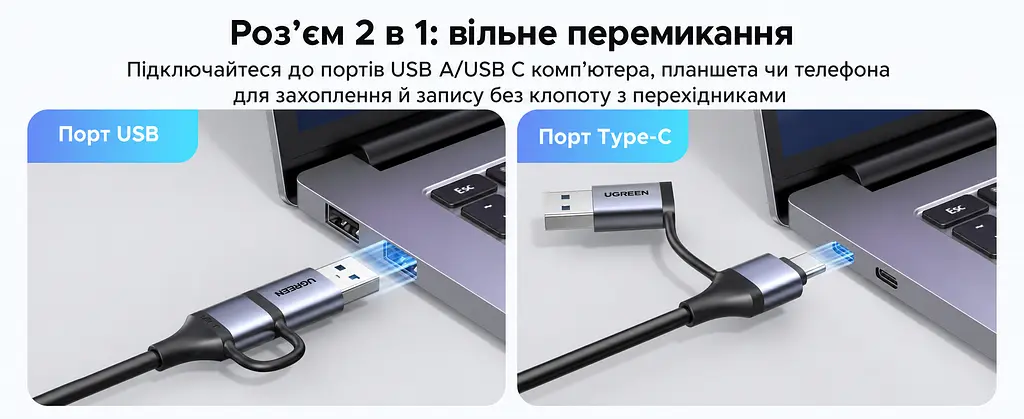

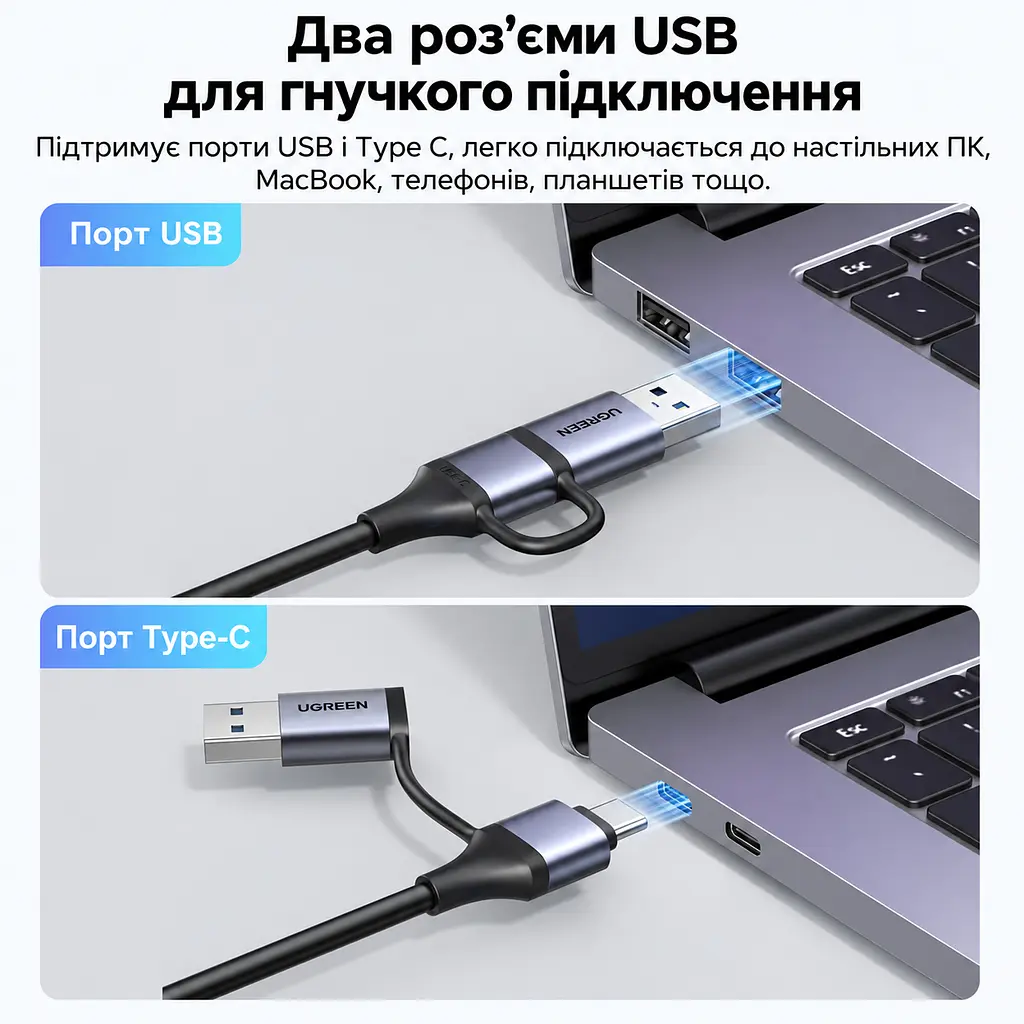

• З’єднайте HDMI-вихід джерела з HDMI-гніздом на торці карти за допомогою HDMI-кабелю. USB-A або USB-C карти підключіть до приймального пристрою для запису чи перегляду — це альтернативні способи підключення.
• Напрямок передавання сигналу — HDMI → USB. Карта не замінює адаптер USB-C → HDMI для підключення монітора до комп’ютера.

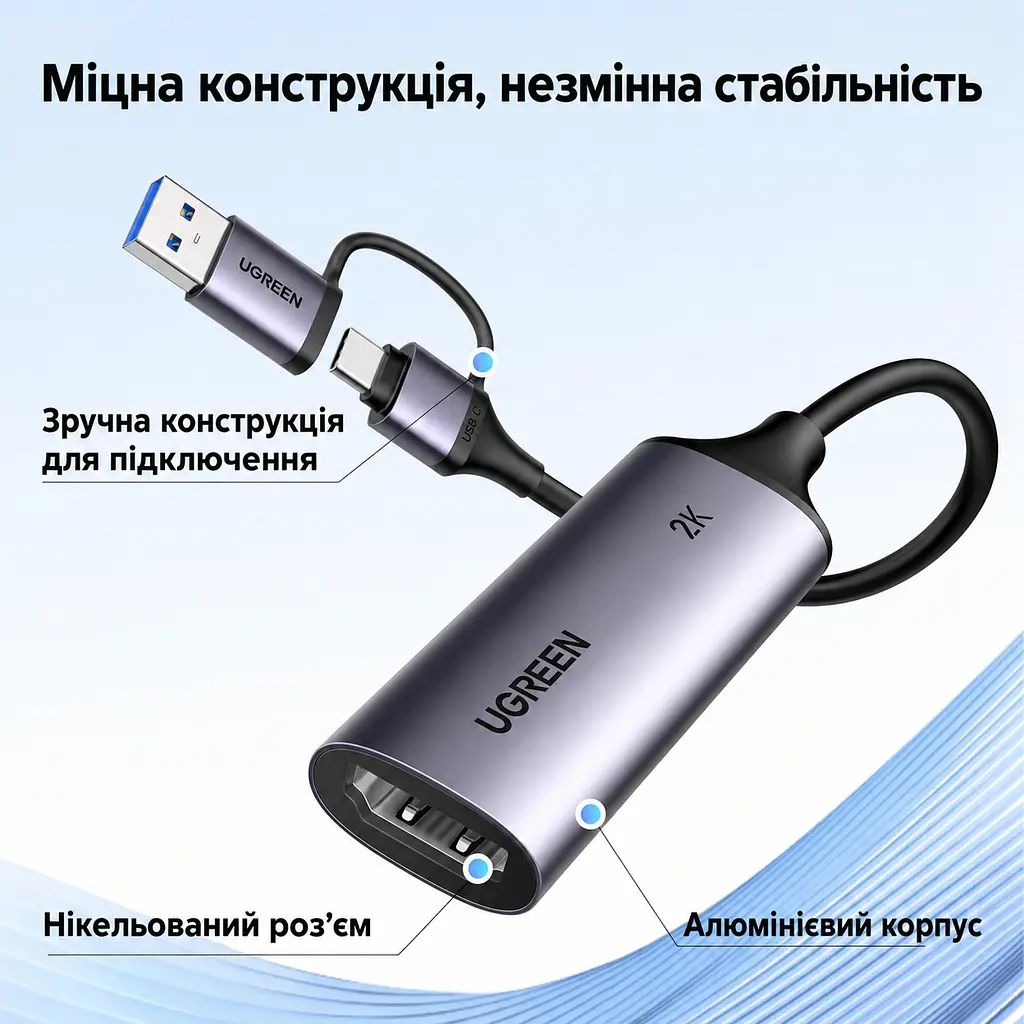

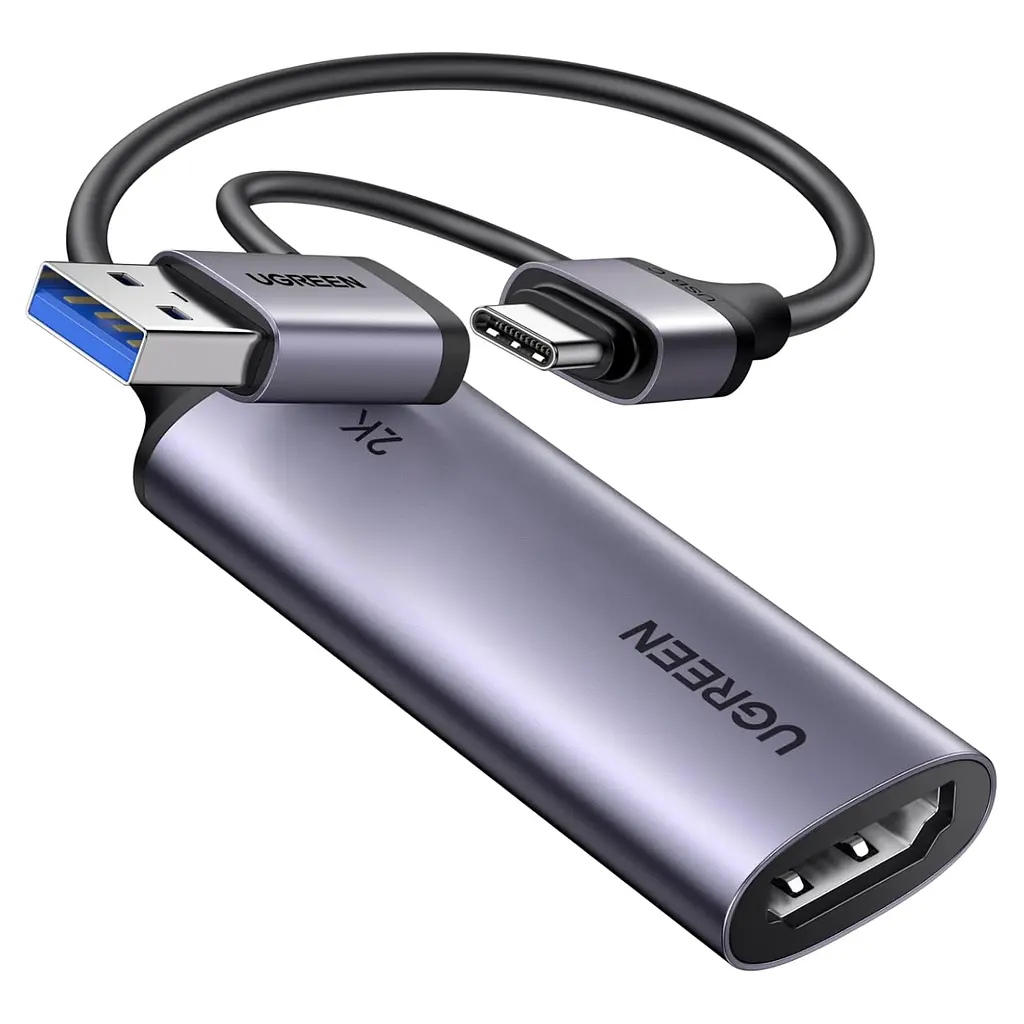

• Кабель незнімно виходить із торця корпусу, а перехідник для зміни USB-підключення утримується на гнучкій перемичці біля штекера. Окремий зовнішній блок живлення не потрібен.

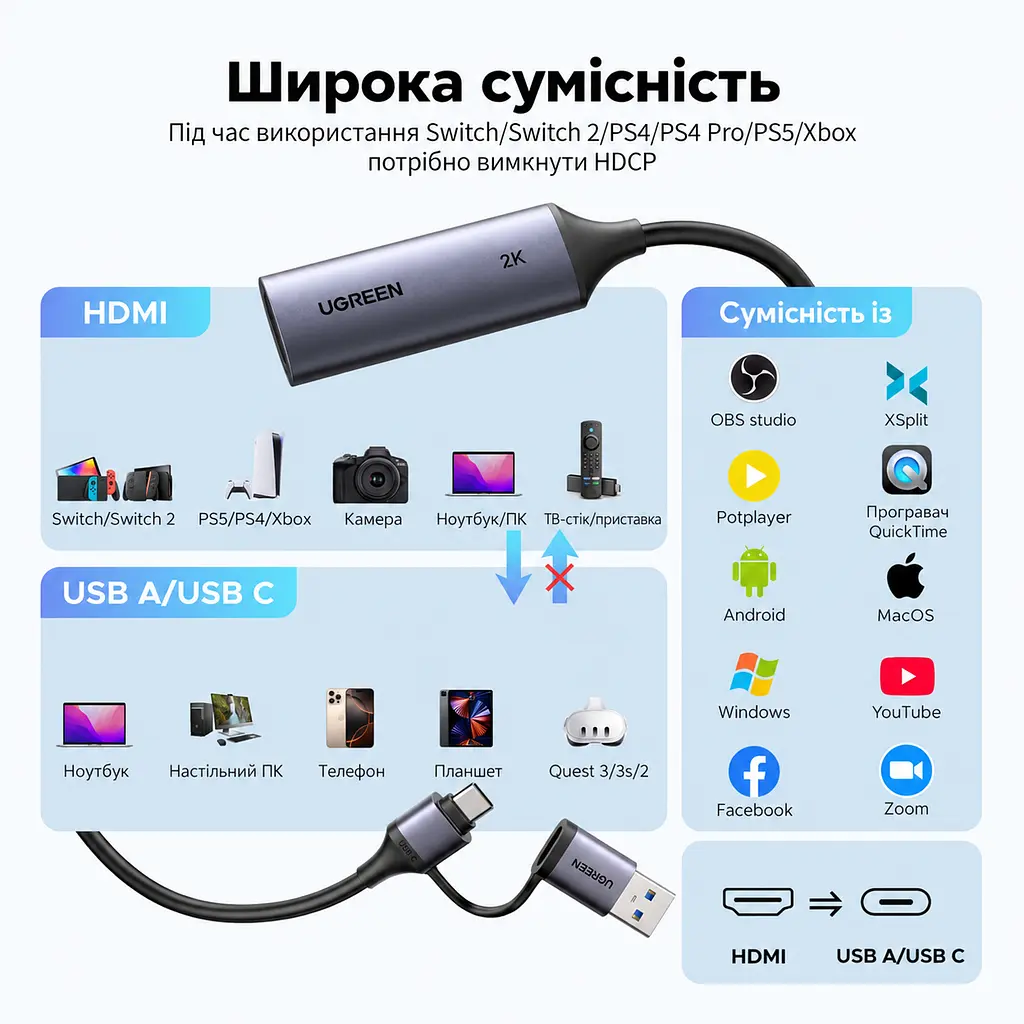

• Джерелом незахищеного HDMI-сигналу можуть бути Switch, Switch 2, PS4, PS4 Pro, PS5, Xbox, камера, ноутбук, ПК, ТВ-стік або ТВ-приставка.

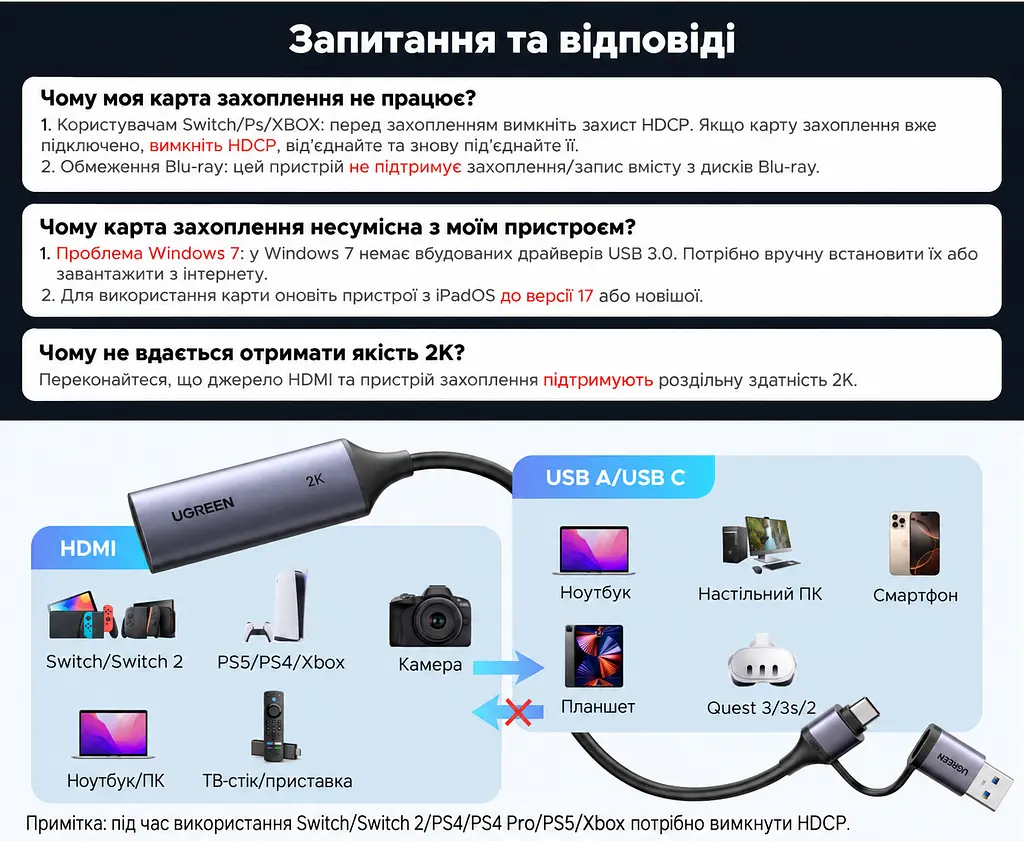

• Для захоплення потрібен сигнал без HDCP. Якщо джерело дозволяє вимкнути цей захист, вимкніть його; якщо карту вже підключено, після зміни налаштування від’єднайте та під’єднайте її знову. Сумісність із джерелом не означає можливість запису захищеного контенту. Захоплення та запис вмісту дисків Blu-ray не підтримуються.

Комп’ютери, телефони та планшети

• Підтримуються Windows, macOS і Linux. У Windows 7 потрібно встановити драйвери USB 3.0, оскільки система не має їх вбудованими.
• Карта працює з OBS Studio, XSplit, PotPlayer і QuickTime Player на сумісних платформах.
• Сумісний Android-смартфон або планшет із USB-C та застосунком USB Camera можна використовувати як переносний екран для HDMI-камери й записувати її зображення. Самої наявності USB-C недостатньо для сумісності будь-якого телефона чи планшета.
• Якщо телефон має бути джерелом відео, потрібен сумісний із ним кабель або перехідник для виведення зображення на HDMI. USB-C-штекер карти призначений для приймального пристрою, тому ролі телефона-джерела й телефона-приймача не взаємозамінні.
• Для використання з пристроєм на iPadOS потрібна версія iPadOS 17 або новіша.
• Підключення через USB 2.0 підтримується, проте максимальні режими захоплення через цей інтерфейс не підтверджені.

Налаштування відео та звуку в OBS Studio

1. Після фізичного підключення карти відкрийте OBS Studio та додайте у списку джерел «Пристрій захоплення відео».
2. Карта підтримує синхронне захоплення відео та звуку. Щоб налаштувати звук, додайте «Захоплення вхідного аудіопотоку» й виберіть USB Audio Device.
3. Перевірте наявність і рівень аудіосигналу в мікшері OBS Studio.

Запис і трансляції з HDMI-джерела

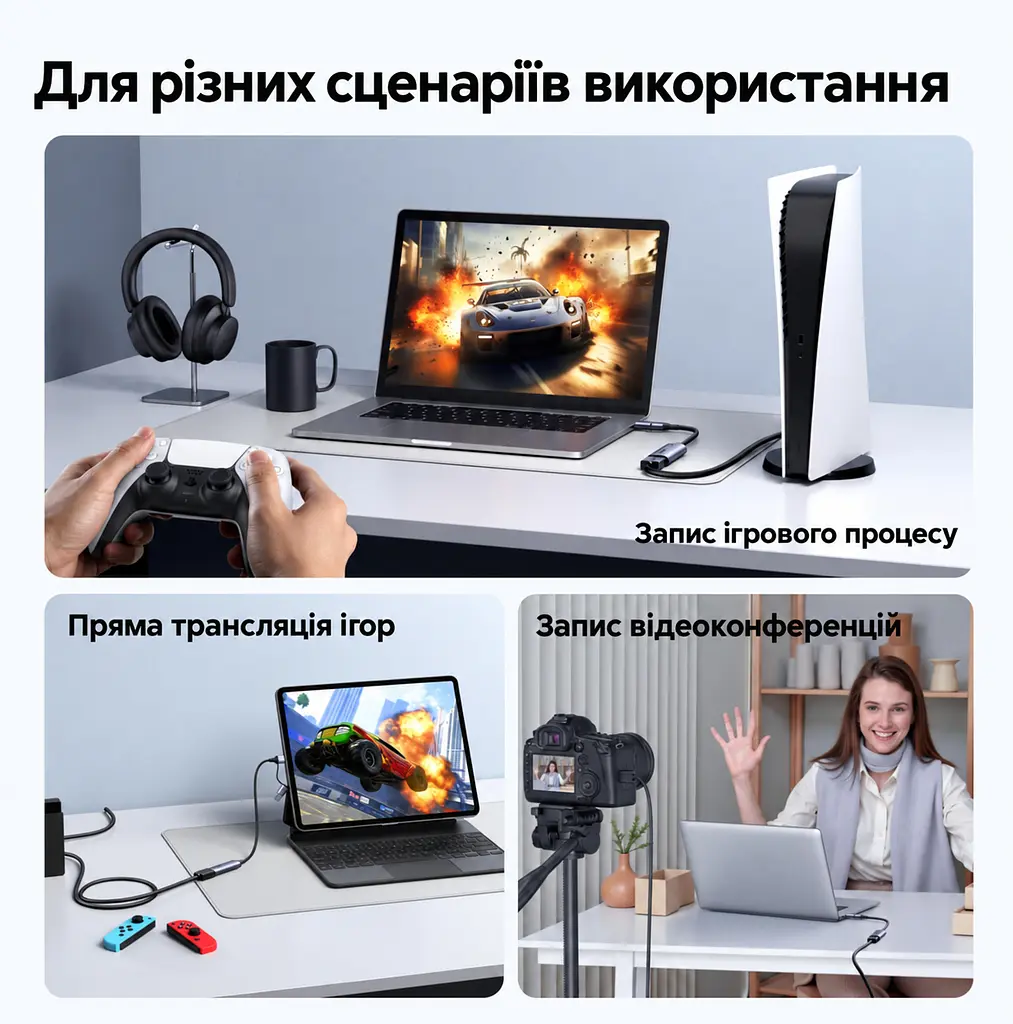

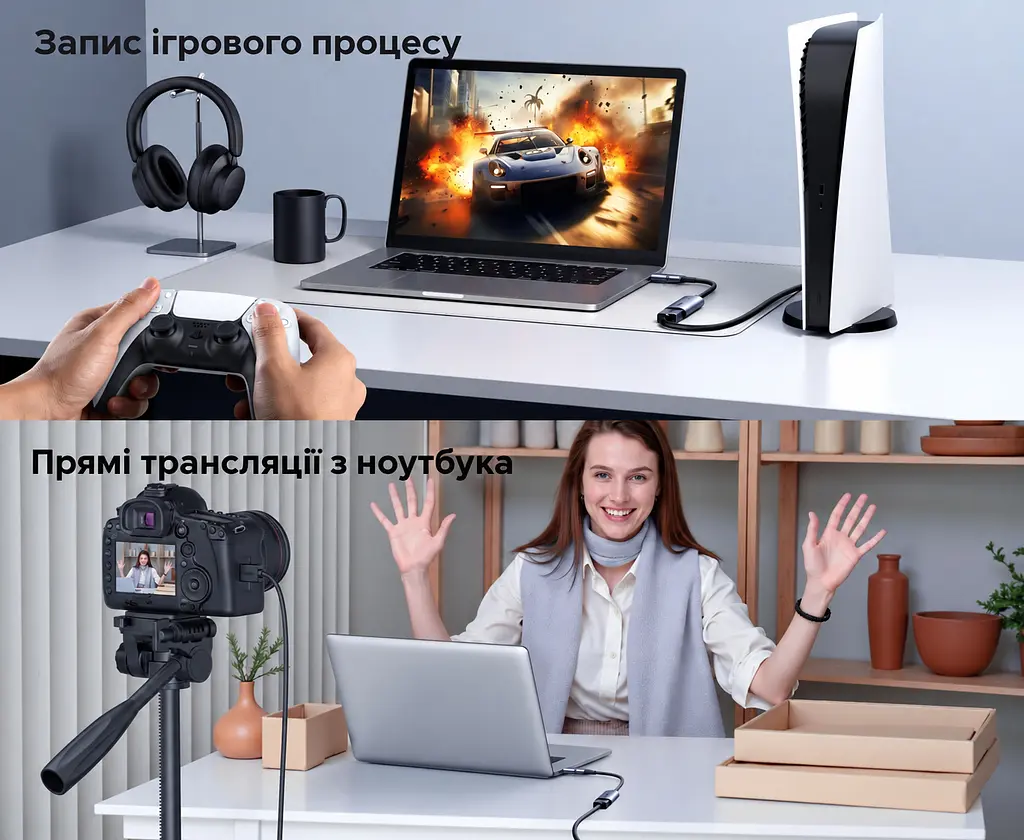

Карта підходить для запису ігрового процесу, прямих ігрових трансляцій, трансляції з ноутбука та запису відеоконференцій із HDMI-джерела.

У схемі з двома комп’ютерами HDMI-вихід ігрового ПК підключають до карти, а її USB — до іншого комп’ютера. Так гра працює на одному ПК, а запис або трансляція виконується на іншому.
