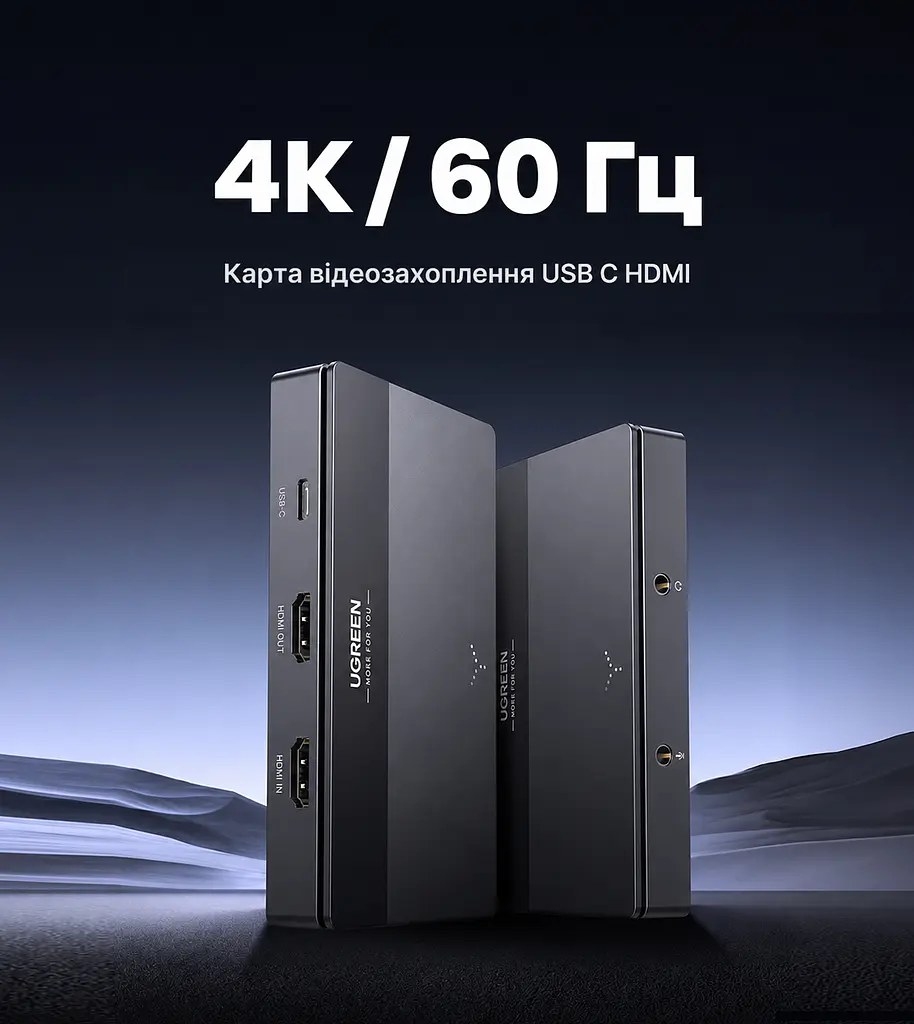

Зовнішня карта відеозахоплення UGREEN CM630 із входом HDMI та захопленням через USB-C наскрізний вихід HDMI до 4K 30 Гц захоплення до 2K 30 Гц мікрофонний вхід 3,5 мм вихід 3,5 мм для навушників із підтримкою гарнітури для OBS та Potplayer у комплекті HDMI-кабель та USB-кабель даних і живлення чорна (15390)

Зовнішня карта відеозахоплення передає HDMI-сигнал на комп’ютер через USB-C для запису та трансляцій, одночасно дозволяючи переглядати його на HDMI-дисплеї. Під час вибору враховуйте сумісність джерела із захопленням і різницю між режимами наскрізного перегляду та запису.

Перегляд і запис у різних режимах

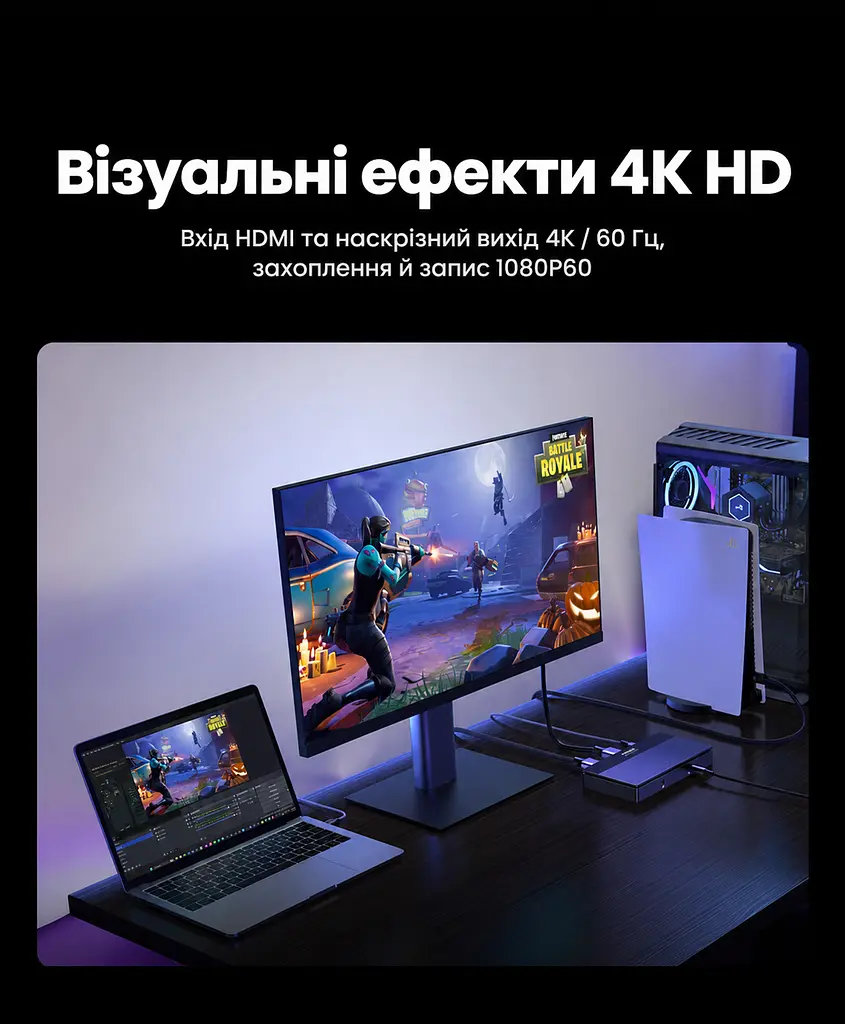

HDMI OUT дозволяє дивитися відео на моніторі або телевізорі одночасно із захопленням через USB-C. HDMI-вхід і наскрізний вихід підтримують до 4K 60 Гц у форматі YCbCr 4:2:0. Саме цей колірний формат потрібен для максимального HDMI-режиму.

Максимальний режим захоплення через USB-C — 1080p за 60 кадрів/с: роздільна здатність перегляду на дисплеї не визначає роздільну здатність запису. Наскрізний вихід також можна використовувати для перегляду на телевізорі в домашньому кінотеатрі.

Джерела відео та умови сумісності

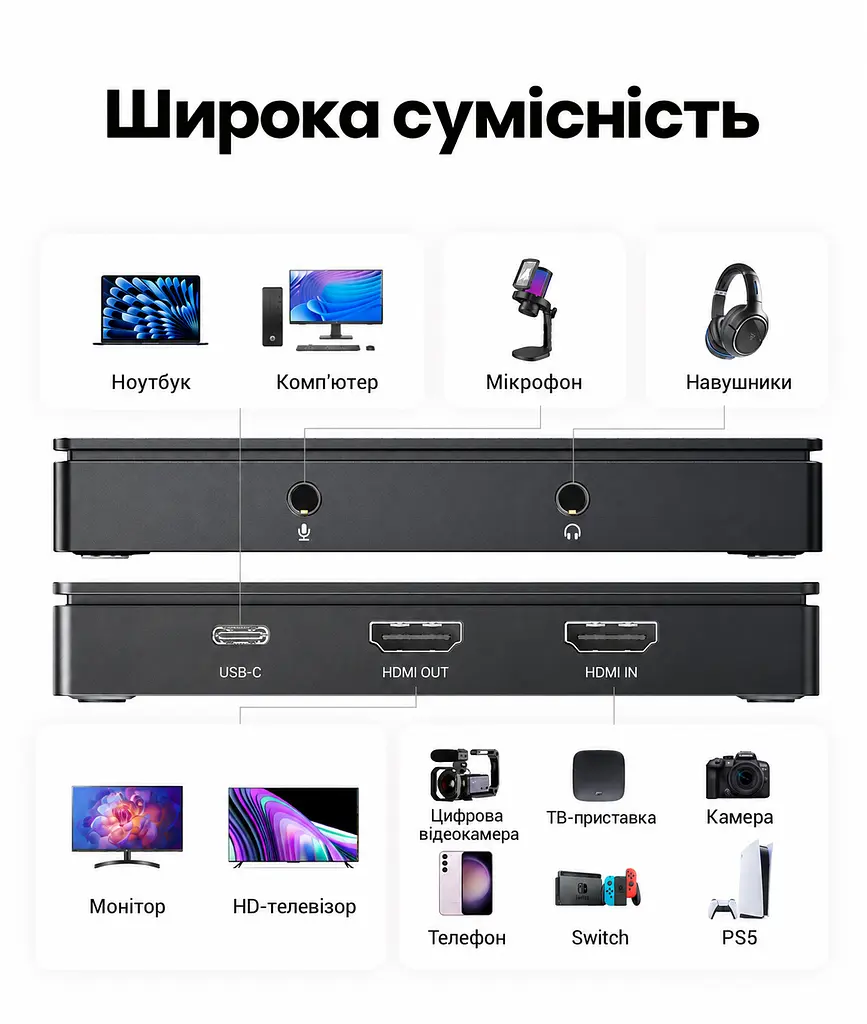

• Карта підходить для захоплення ігор зі Switch або PS5 та відео із сумісної HDMI-камери, відеокамери чи ТВ-приставки. Також її можна використовувати для запису відеозустрічей із подальшим переглядом.

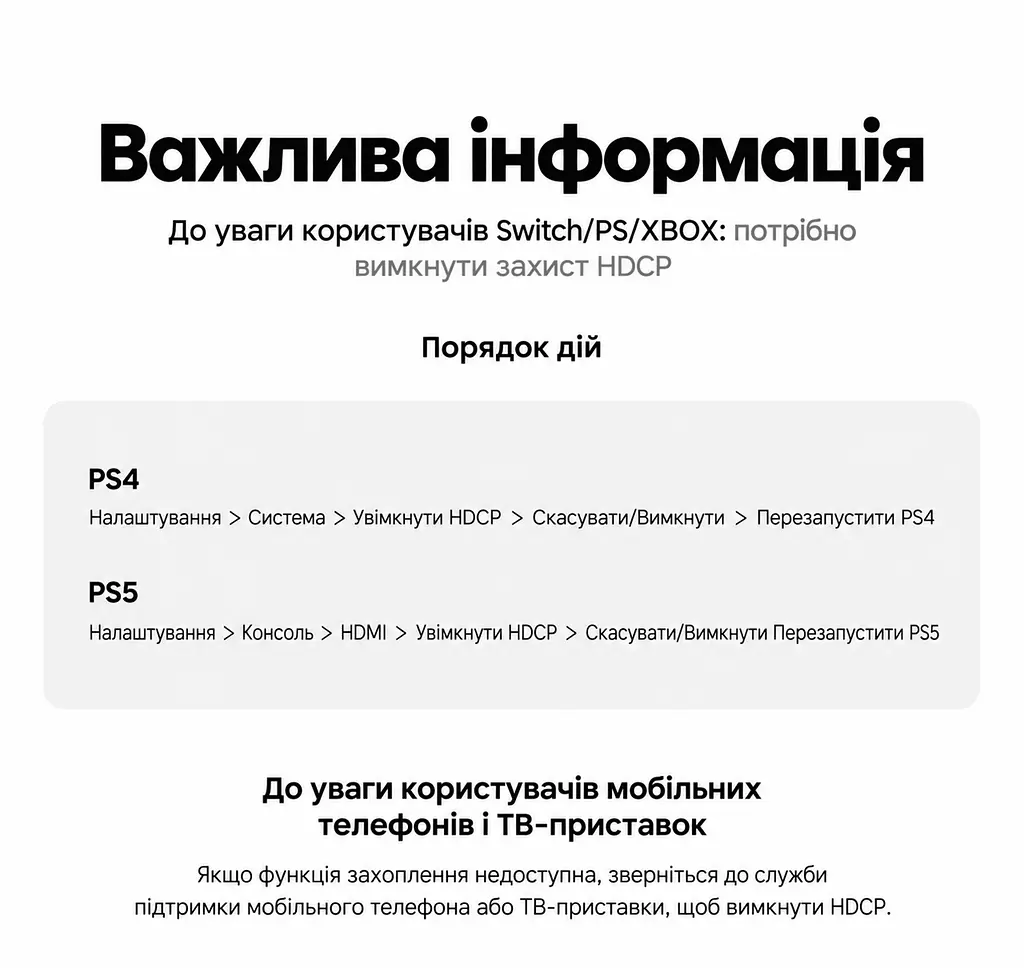

• Сигнал із захистом HDCP непридатний для захоплення. Якщо HDCP заважає запису, вимкніть його штатними налаштуваннями джерела, якщо це передбачено. Не кожне джерело дозволяє вимкнути захист.
• Якщо захоплення з телефона або ТВ-приставки недоступне через HDCP, уточніть можливість його вимкнення у підтримки відповідного джерела.
• Для смартфона як HDMI-джерела потрібні підтримка відеовиходу самим смартфоном і сумісний HDMI-адаптер. Самої наявності USB-C недостатньо.

Мікрофон, навушники та гарнітура

Окремий мікрофонний вхід підтримує мікрофон із двоконтактним штекером 3,5 мм — його можна використати для голосового коментаря під час прямої трансляції. До аудіовиходу підключаються навушники з триконтактним штекером 3,5 мм або гарнітура з мікрофоном із чотириконтактним штекером 3,5 мм.

Підключення та початок запису в OBS

1. Підготуйте сумісне HDMI-джерело, комп’ютер із програмою захоплення та з’єднання HDMI і USB для даних. Для роботи підтримуються OBS Studio, Potplayer, XSplit і QuickTime Player; сумісні системи наведені в характеристиках.

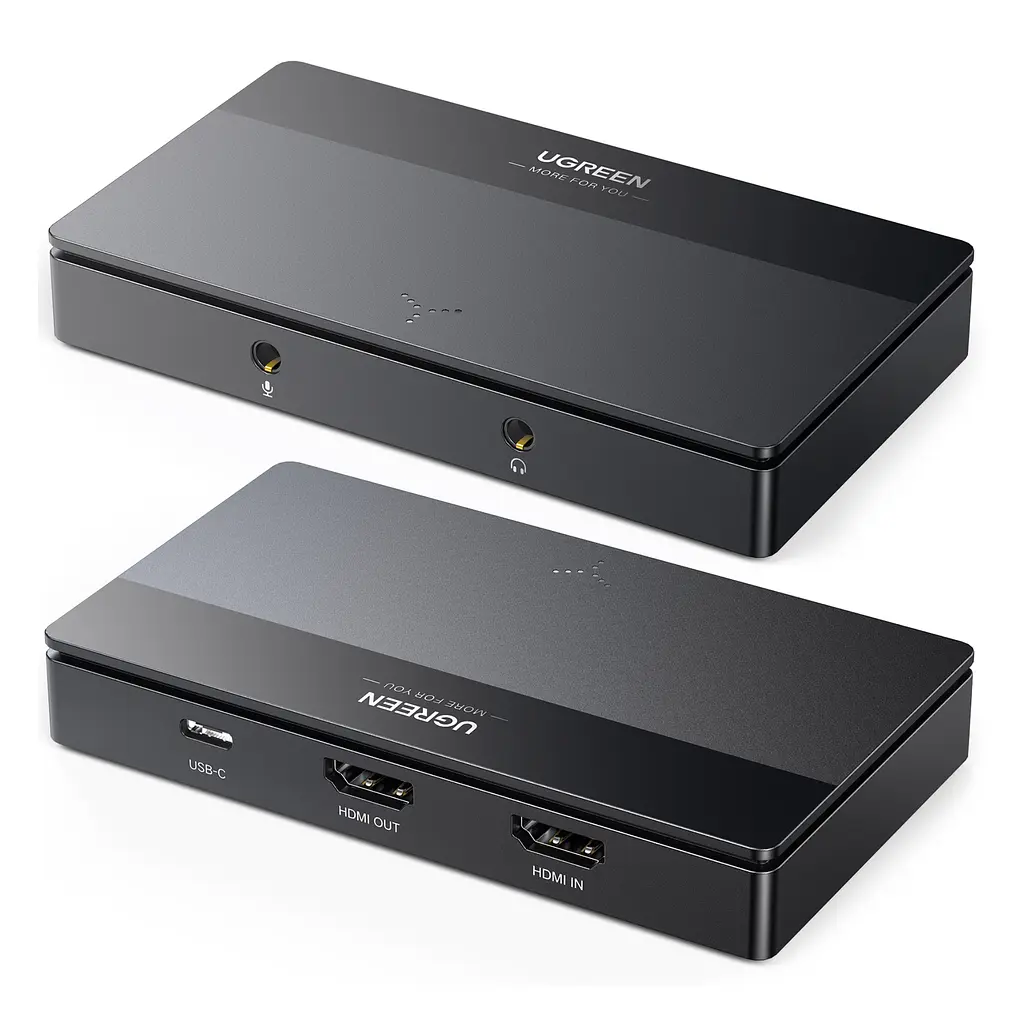

2. Підключіть відеоджерело до HDMI IN, а USB-C карти — до комп’ютера. Для одночасного перегляду підключіть монітор або телевізор до HDMI OUT.

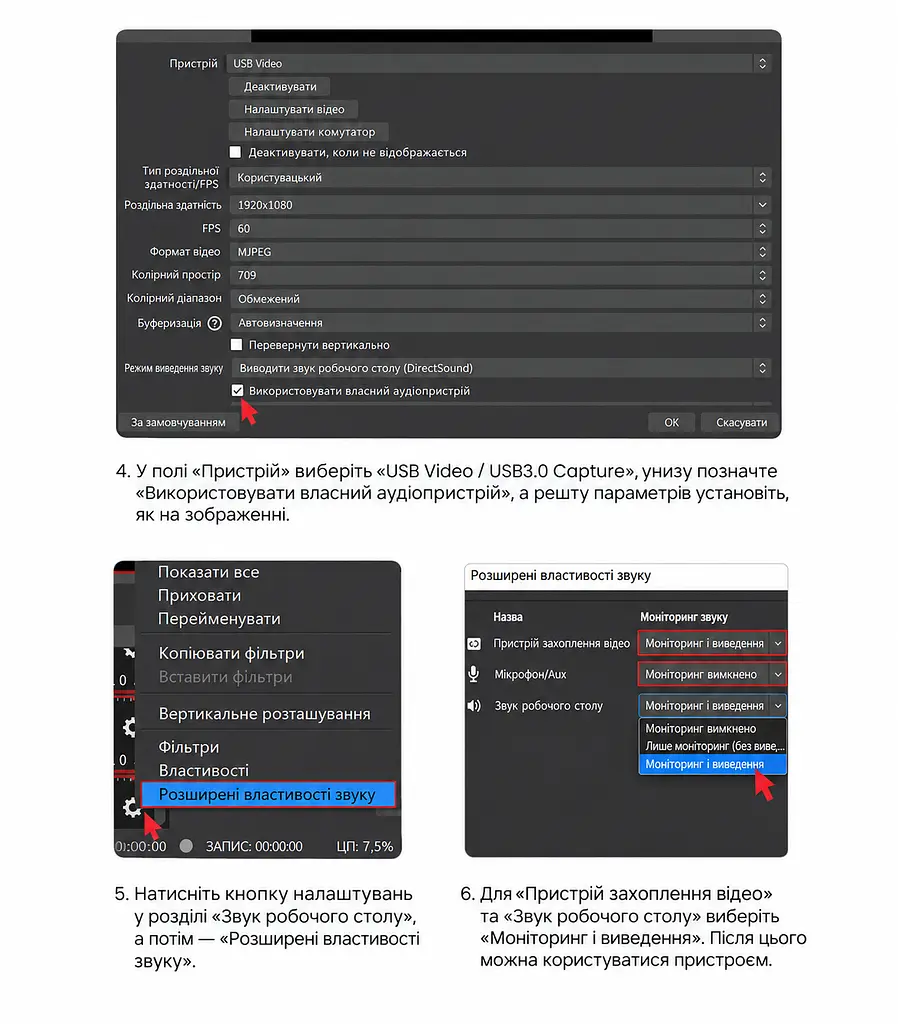

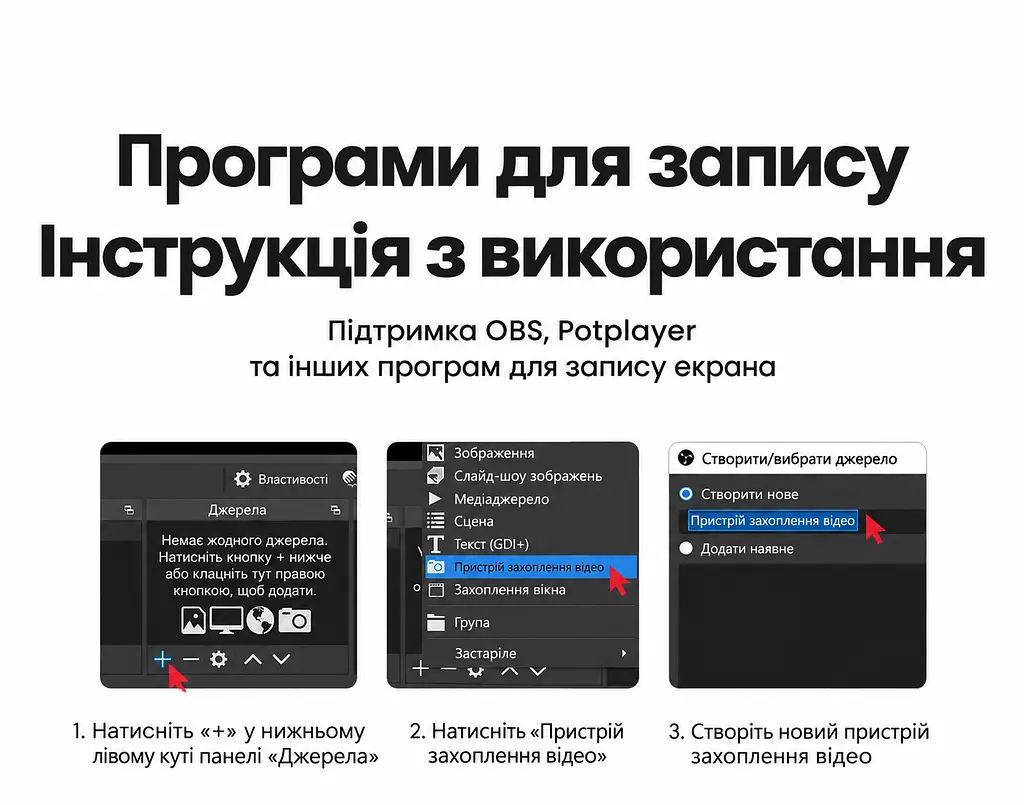

3. В OBS натисніть «+» у розділі «Джерела», виберіть «Пристрій відеозахоплення» та створіть нове джерело.
4. У властивостях джерела виберіть USB Video / USB3.0 Capture — назва пристрою в програмі може відрізнятися.
5. Як приклад налаштування відео можна використати 1920 × 1080, 60 кадрів/с, MJPEG, колірний простір 709, частковий колірний діапазон та автоматичне визначення буферизації. Це приклад, а не єдина допустима конфігурація.
6. У властивостях джерела увімкніть «Використовувати користувацький аудіопристрій». Для прослуховування та виведення звуку відкрийте «Розширені властивості аудіо» й установіть «Моніторинг і виведення» для пристрою відеозахоплення та аудіо робочого столу.

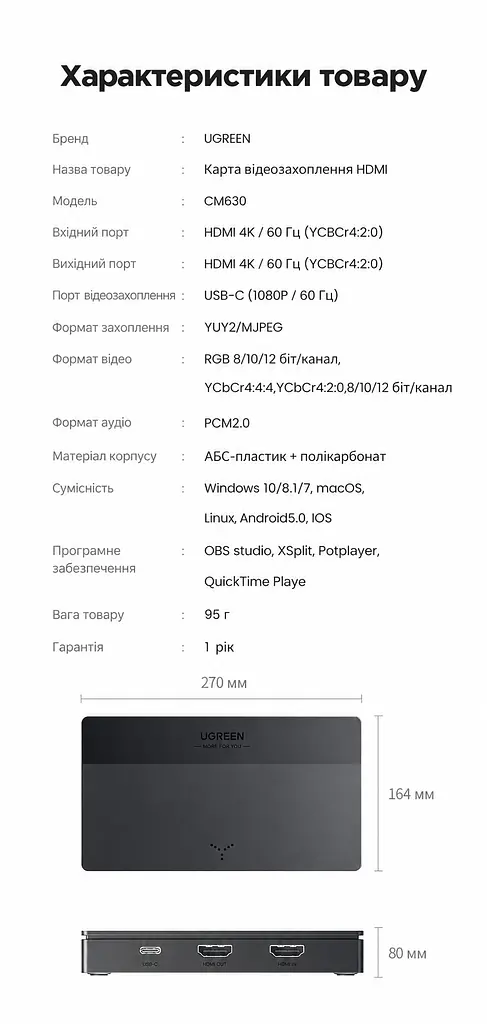

Технічні характеристики

Комплектація
